户外商用弧形烧烤炉通风栅格结构设计

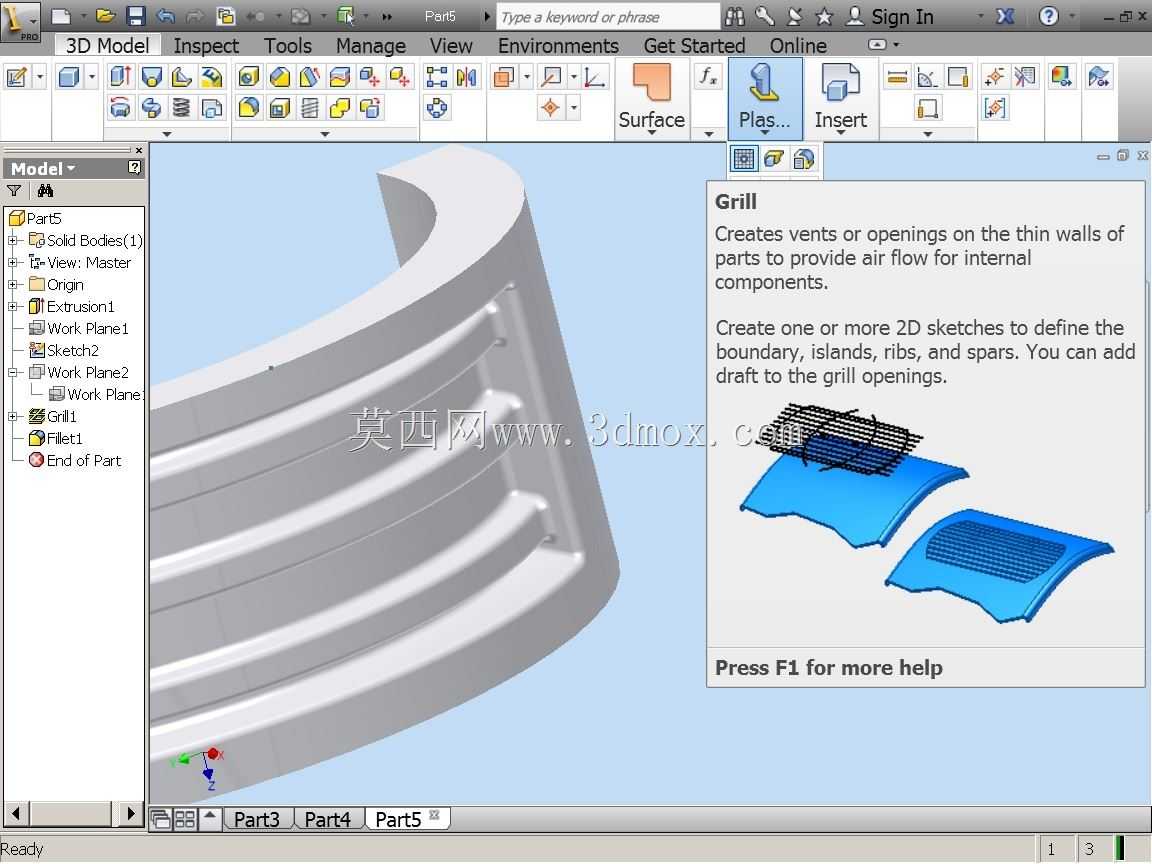

　　该结构为烧烤设备核心的通风导流部件，主要适配户外商用炭烤类炉具的弧形侧壁安装场景，在夜市摊点、户外露营营地、门店外摆烧烤区等高频使用场景下，承担炉腔内部进风导流、炭块燃烧供氧、热量均匀扩散的核心作用，同时可阻挡炭灰飞溅、避免食材残渣掉落至炉体下方进风通道，减少日常使用后的清理维护工作量。从实际使用需求出发，该部件采用与炉身侧壁匹配的弧形曲面构型，完全贴合弧形炉筒的内壁安装弧度，无需额外调整炉体原有钣金结构即可完成装配，安装边界完全匹配常规直径600-800mm的商用圆形烧烤炉侧壁开口尺寸，栅格条的排布方向顺着炉内空气自然对流的走向设置，横向贯通的栅格缝隙宽度控制在8mm，既能够保证足够的进风面积满足炭块充分燃烧的供氧需求，

　　又能避免直径10mm以上的炭块碎渣从缝隙漏出，同时栅格条做了15°的倾斜导角，可引导外部冷空气顺着弧面斜向进入炉腔下部，避免直吹导致炭块局部温度骤降、燃烧不充分的问题。设计过程中优先考虑了钣金冲压加工的工艺可行性，整个部件采用单块钣金一体冲压成型，弧形曲面通过卷边工艺一次成型，栅格缝隙通过连续冲裁加工完成，无需额外焊接拼接工序，既减少了加工工序的成本投入，也避免了焊接位置长期受高温烘烤出现锈蚀、变形的问题；部件边缘设置了5mm宽的折边安装位，折边上预留了对应炉体侧壁安装孔位的定位缺口，安装时可直接卡入炉壁预先开好的安装槽内，通过侧边的卡扣结构即可完成固定，无需额外打螺丝固定，日常拆卸清理时可直接徒手拆下，无需借助工具。

　　从结构强度角度考虑，栅格条之间设置了两道横向加强筋，顺着弧形曲面的走向布置，既不会阻挡进风路径，还能提升整个部件的抗变形能力，即使在炉腔内部长期处于300-500℃的高温环境下，也不会出现栅格条受热弯折、曲面塌陷的问题，部件表面做了高温氧化处理，可耐受长期的高温烘烤与油烟腐蚀，减少日常使用过程中的锈迹产生，延长部件的实际使用寿命。在实际装配验证中，该弧形栅格结构与炉身侧壁的贴合间隙控制在0.5mm以内，可避免油烟从安装缝隙处溢出，同时栅格的通风面积经过测算达到了部件整体面积的35%，完全满足满炭状态下燃烧所需的进风量，无需额外加装辅助进风装置即可保证炭块燃烧充分，减少燃烧过程中一氧化碳的产生量，提升户外使用的安全性；

　　针对不同尺寸的炉型，该结构可通过调整弧形曲率、整体长宽尺寸快速适配，栅格条的间距、倾斜角度也可根据不同的燃料类型（如机制炭、果木炭、易燃炭）做对应调整，适配不同燃烧特性燃料的供氧需求，部件的整体厚度采用1.2mm的冷轧钢板材质，兼顾结构强度与轻量化要求，单个部件重量控制在300g以内，不会额外增加炉体的整体负重，也方便操作人员拆卸转移。
