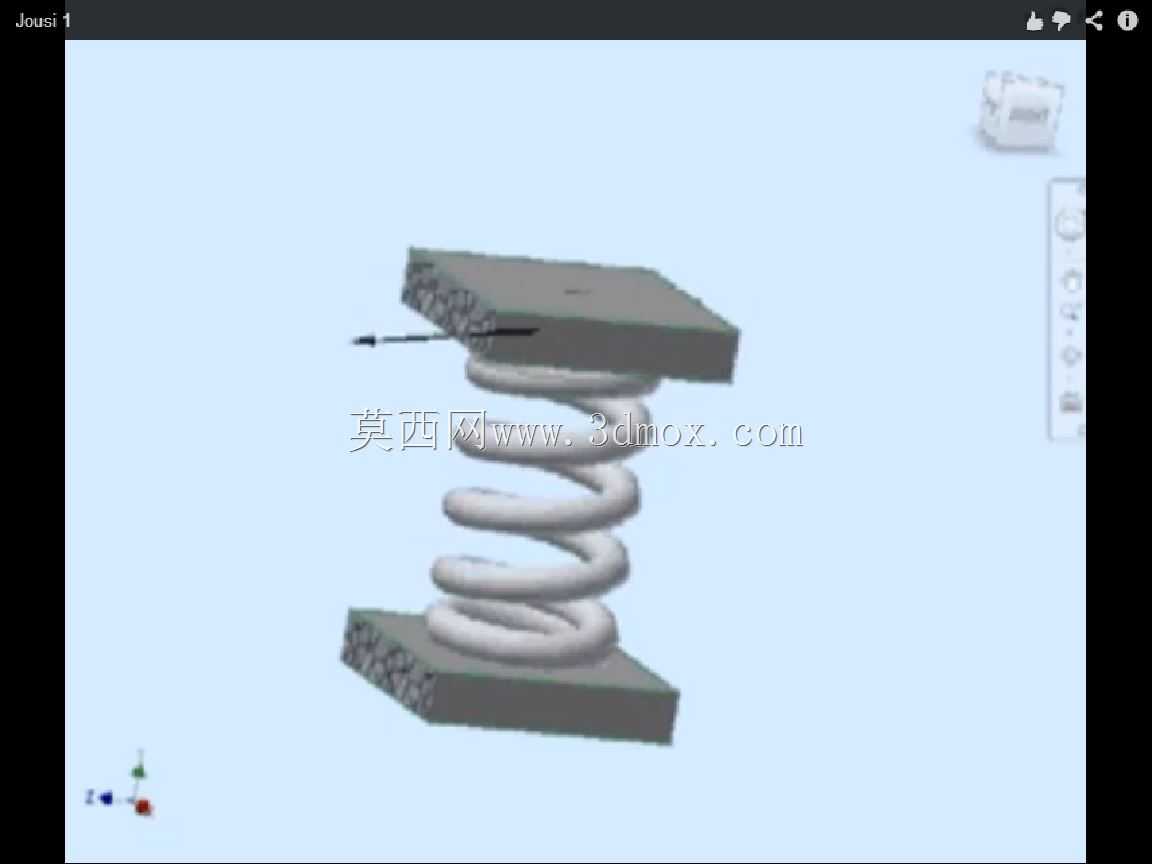

在各类工业设备的缓冲减震结构设计中,这类两端带安装基座的圆柱螺旋压缩构件是应用频次极高的弹性功能件,不同于常规无安装座的裸弹簧结构,上下两端集成的方形安装平板,直接解决了常规弹簧安装时端部易滑移、定位精度差、需要额外配置弹簧座的痛点,在做整机结构布局时,不需要单独预留弹簧座的加工与装配空间,直接通过基座上的预留安装孔位即可完成与相邻结构件的刚性连接,大幅缩减装配工序的累计误差。从实际工况适配来看,这类结构常出现在小型冲压设备的模架缓冲位、自动化输送线的端部阻挡缓冲位、小型试验台的隔振支撑位,以及部分工装夹具的压紧让位结构中,不同工况下对弹簧的线径、节距、有效圈数的参数选择差异较大,但两端安装基座的结构逻辑通用,
只需要根据安装空间调整基座的长宽尺寸与厚度,就能适配不同的安装边界。做这类构件的三维建模时,首先要确认的是安装边界的约束条件:上下安装面的允许最小间距决定了弹簧的并紧高度,最大工作行程决定了弹簧的有效圈数与自由高度,基座的长宽尺寸不能超出相邻安装位的轮廓范围,避免和周边的走线、管路、相邻运动构件产生干涉。建模过程中,弹簧的螺旋线起始端需要和基座的安装面做贴合处理,端部并紧圈的磨平结构要和基座表面完全贴合,避免受力时出现端部应力集中导致的弹簧断裂;基座上的安装孔位要和相邻配合件的孔位做同轴度校验,孔边的倒角结构不能省略,既可以避免安装时螺栓头刮伤基座表面,也能消除加工时的应力集中点。从受力特性来看,这类结构在承受轴向压力时,
上下基座的平行度公差需要控制在合理范围内,否则弹簧会出现偏载,长期运行后容易出现永久变形,因此建模时需要给基座与弹簧的连接位增加定位止口,弹簧端部嵌入止口内1-2个线径的深度,既可以保证弹簧的安装同轴度,也能避免大冲击力下弹簧从基座上滑脱。在做运动仿真验证时,需要模拟最大压缩量下的弹簧并紧状态,确认此时基座之间不会出现刚性碰撞,弹簧的并紧高度要小于最小工作间距,预留0.5-1mm的安全余量,避免弹簧被压并后失去弹性缓冲作用;同时要验证弹簧在全行程伸缩过程中,外径不会和周边的导向结构产生摩擦,如果是带导向杆的安装场景,弹簧内径要比导向杆外径大2-3mm,预留足够的变形余量,避免弹簧伸缩时卡滞在导向杆上。
这类构件的材质选择通常根据工况载荷确定,常规轻载缓冲场景选用普通碳素弹簧钢即可,有防腐要求的工况可以选用不锈钢材质,重载冲击场景则需要选用合金弹簧钢,对应的建模时不需要调整整体结构,只需要修改材料参数对应的力学属性,就能完成不同工况下的适配。在做整机BOM统计时,这类集成基座的弹簧组件可以作为单独的装配单元入库,不需要拆分弹簧和基座分别统计,大幅减少生产装配时的零件管理成本,现场装配时直接整体安装即可,不需要再单独调整弹簧的预压量,因为基座的厚度和弹簧的自由高度已经在设计阶段匹配好了预设的预压行程,安装到位后就能达到设计要求的初始预紧力。很多新手工程师在做这类结构设计时,容易忽略弹簧端部并紧圈的建模,直接用等节距的螺旋线生成弹簧实体,导致实际生产出来的弹簧端部和基座无法完全贴合,受力时出现偏斜,还有的会把基座尺寸做的过小,导致安装孔距离基座边缘太近,螺栓拧紧时基座边缘出现开裂,这些细节在三维建模阶段都需要提前规避,通过截面检查、干涉检查、受力仿真等步骤逐一验证,确保结构的合理性。
