曲线轨迹动态运动仿真机构三维设计

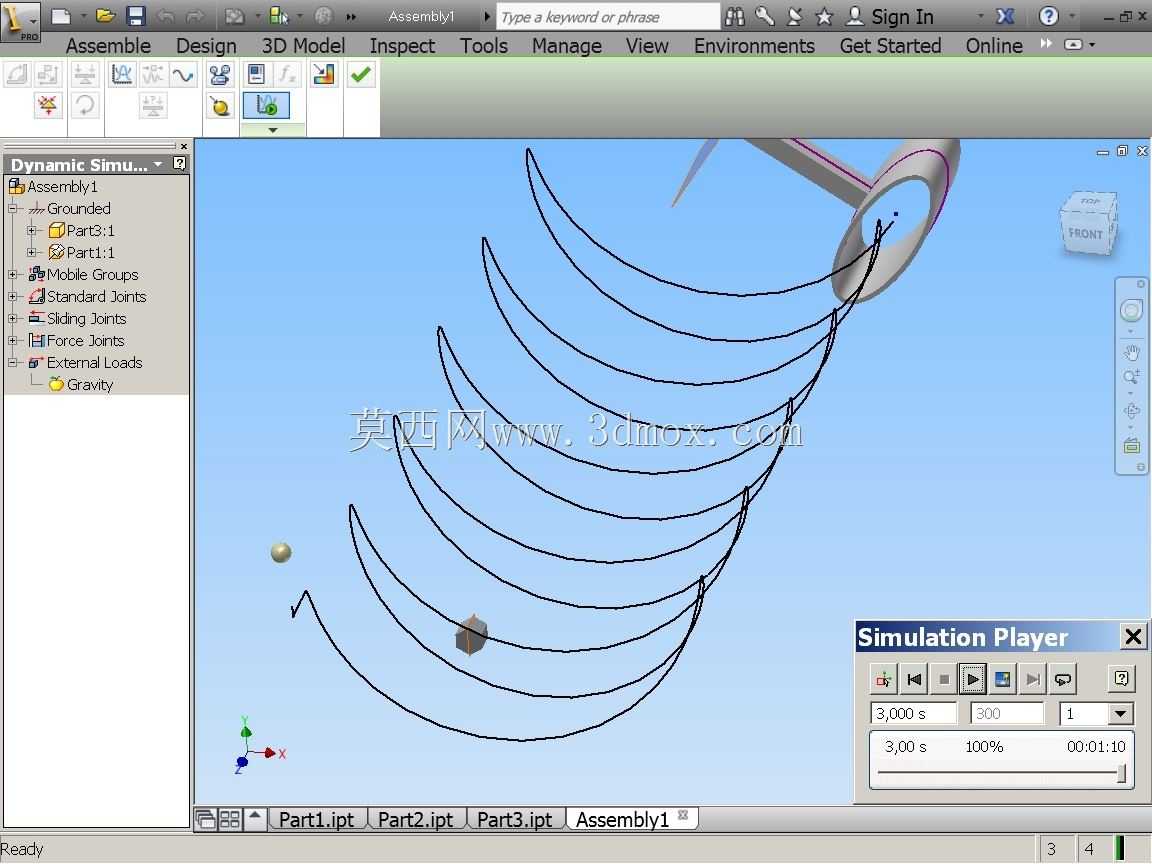

　　这套曲线轨迹动态运动仿真机构，主要面向非标自动化设备中需要实现特定空间曲线输出动作的场景做设计验证，在实际工业应用里，这类轨迹输出机构常被用在异形曲面涂胶、复杂轮廓焊接、特殊路径工件搬运等工位，替代传统多轴联动的高成本方案，用纯机械结构的约束关系实现稳定的重复轨迹输出，降低设备的电控调试难度与后期维护成本。从实际功能特性来看，该机构通过多组铰接连杆的配合约束，能够让末端执行件沿着预设的连续空间螺旋类曲线做周期性往复运动，运动过程中各铰接点的受力经过前期仿真校核，不会出现运动死点或者瞬时冲击过大的问题，运动全程的速度波动控制在合理区间，能够匹配常规工业工位每分钟15到30次循环的作业节拍要求。设计过程中优先考虑了机构的安装适配性，

　　整体安装基面采用标准的平板式安装接口，安装孔位按照通用工业铝型材的间距标准做预留，不需要额外做过渡转接板就可以直接固定在常规的设备工作台架上，整体机构的外轮廓边界控制在长320mm、宽240mm、高180mm的范围内，不会占用过多的设备内部安装空间，给末端执行件、物料输送通道留出足够的布置余量。在结构设计思路上，没有采用复杂的凸轮槽加工方案，而是用多组转动副的组合约束来生成目标轨迹，一方面降低了核心零件的加工精度要求，普通的数控铣削设备就可以完成全部结构件的加工，不需要用到五轴加工设备来做复杂曲面加工，有效控制整套机构的制造成本；另一方面，铰接点全部采用标准的深沟球轴承做转动支撑，长期运行下的磨损量极小，

　　日常维护只需要定期补充润滑脂即可，不需要频繁更换易损零件。做运动仿真验证的时候，重点校核了不同运动相位下各连杆的受力情况，对受力偏大的铰接位置做了轴径加粗处理，同时调整了连杆的截面形状，在保证整体结构刚性的前提下尽可能降低运动件的重量，减少运动过程中的惯性冲击，让机构运行时的振动控制在较低水平，不会因为自身振动影响末端作业的精度。考虑到实际产线的工况差异，这套机构的驱动端采用标准的键槽连接接口，可以匹配不同功率的伺服电机、减速电机甚至是普通的异步电机加减速器的驱动方案，用户可以根据自身的节拍需求、负载大小灵活选配驱动部件，不需要对机构主体结构做修改。末端执行件的安装位置也预留了通用的螺纹安装孔，能够直接适配常见的涂胶枪、焊枪、

　　气动夹爪等标准工业执行部件，减少用户的二次设计工作量。在安装边界的考量上，机构运动全程的最大外摆轨迹经过反复校核，不会超出预设的安装轮廓范围，用户在做设备整体布局的时候，只需要按照静态的外轮廓尺寸预留安装空间即可，不需要额外预留运动避让空间，能够有效压缩设备的整体体积。另外，机构的所有结构件都采用常见的45号钢或者铝合金材质即可加工，没有特殊的材料要求，表面做常规的发黑或者阳极氧化处理就可以满足工业场景下的防锈、耐磨要求，不需要做特殊的表面处理工艺，进一步降低了整套机构的落地成本。从实际应用的适配性来看，这套机构既可以作为独立的功能模块直接集成到专用自动化设备中，也可以作为教学演示机构用于机械原理课程的运动展示，帮助设计人员理解多连杆机构的轨迹生成逻辑，为其他类似轨迹需求的机构设计提供参考思路。在仿真验证过程中，还对机构的运动起始位置、终止位置做了硬限位设计预留，用户可以根据实际的作业需求调整运动的行程范围，不需要改动核心的连杆尺寸，只需要调整限位块的安装位置就可以实现不同长度段的轨迹输出，适配不同尺寸的工件加工需求。
