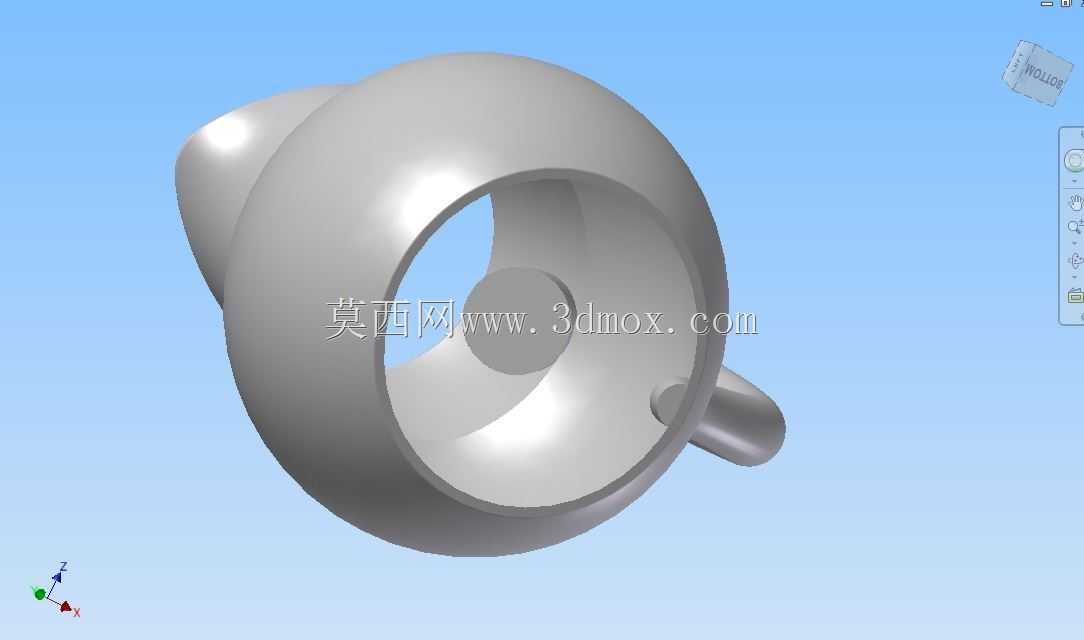

创意异形环状带柄曲面结构造型

　　该曲面构件的设计最初源于流体导流类场景的结构验证需求，在实际工程应用中，这类带侧柄的环状曲面结构常被用于小型流体管路的转向导流段、手持送风设备的风道壳体，或是文创类工业产品的主体承载结构。从功能特性来看，主体环形腔体为中空结构，内壁做了连续顺滑的曲率过渡，不存在直角折边，能够有效降低流体经过腔体时的局部阻力，减少紊流产生的概率，侧部延伸的柄状结构既可以作为流体支路的接驳接口，也可作为手持操作的握持部位，或是与其他固定构件连接的安装支耳。

　　设计过程中优先采用了曲面放样加边界混合的建模逻辑，先确定环形腔体的中心轨迹线，再根据通流截面的需求绘制不同位置的截面轮廓，通过曲率连续约束保证内外壁面的顺滑度，避免出现曲面褶皱或曲率突变的问题，侧柄与主腔体的衔接位置做了渐变式的圆角过渡，既消除了结构应力集中点，也保证了外观的整体性。建模时特意控制了壳体的均匀壁厚，所有曲面的偏移量保持一致，避免后续做实体化抽壳时出现壁厚不均甚至破面的问题，主腔体的开口边缘做了微小的倒角处理，既可以去除加工后的锐边，也能在作为接驳接口时提升与对接件的贴合度。

　　从安装边界来看，主环形腔体的外径控制在常规手持设备的适配尺寸范围内，侧柄的延伸长度预留了足够的安装操作空间，柄部末端的截面尺寸适配常规的快接接头规格，不需要额外做转接结构即可完成管路接驳。如果作为手持类设备的主体结构，侧柄的握持曲面做了贴合人体手部弧度的曲率调整，握持时不会出现硌手的问题，主腔体的中空空间可以容纳小型叶轮、导流片或是功能电路板，内部空间的利用率较高。

　　在实际生产适配层面，该结构既可以采用注塑工艺批量生产，也可通过3D打印做小批量的功能验证件，曲面的分模线设置在主腔体的最大轮廓位置，不会出现倒扣结构导致的脱模困难问题，侧柄位置的抽芯行程较短，模具结构相对简单，不需要设计复杂的抽芯机构就能完成成型。做结构强度校核时，重点关注了侧柄与主腔体衔接的位置，通过调整过渡圆角的半径大小，将该位置的应力集中系数控制在许用范围内，即使承受一定的侧向载荷也不会出现断裂问题。

　　这类曲面结构的设计难点在于平衡外观曲面的流畅度与实际功能的实用性，很多纯创意类曲面造型往往忽略了结构的工艺性与安装适配性，导致建模完成后无法落地生产，该结构在建模初期就同步考虑了成型工艺、安装空间、功能实现三个维度的需求，所有曲面的曲率变化都控制在常规加工设备可实现的范围内，不需要特殊的五轴加工设备就能完成模具的加工，有效降低了后续的生产制造成本。在做流体场景应用时，内壁的曲面粗糙度可以通过后续的抛光工艺进一步降低，提升流体通过的效率，作为外观结构件使用时，外表面可以直接做喷涂、电镀等表面处理，连续顺滑的曲面不会出现积漆或镀层不均的问题。
