百叶式通风散热冲压钣金结构件

　　这类百叶式冲压钣金结构，在工业柜体、户外设备外壳、建筑通风构件领域应用十分广泛，核心作用是在保证壳体结构完整性的前提下，实现内外空间的空气流通，同时可以阻挡大体积杂物、飞溅液滴直接进入设备内部，部分特定角度的叶片设计还能兼顾防雨、防溅的防护需求。从结构设计逻辑来看，该构件采用一体化冲压成型工艺，在整块金属板材上直接冲出多道同向倾斜的凸起叶片，叶片与基板之间保留预设角度的通风间隙，没有额外的拼接焊缝或者装配连接件，整体结构强度远高于拼接式的通风栅结构，批量生产时的加工效率也更高，适合大规模的设备外壳配套使用。

　　从实际使用的工况适配角度出发，这类百叶结构的叶片倾斜角度通常会结合安装场景做针对性调整，比如户外电气柜使用的百叶，叶片下倾角度会控制在30到45度区间，既能保证通风流道的通畅，又能让落在叶片上的雨水顺着倾斜面自然流下，不会顺着通风间隙倒灌进柜体内部；而设备内部散热风道用的百叶，叶片角度会更偏向顺气流方向，尽可能降低空气流过时的风阻，减少散热风机的负载损耗。叶片的边缘做了圆滑的冲压过渡处理，没有尖锐的冲裁毛边，一方面可以避免安装维护时划伤操作人员，另一方面也能减少气流经过叶片边缘时产生的湍流噪音，这一点在对噪音控制有要求的商用设备、机房配套柜体上尤为重要。

　　在安装边界的设计考量上，这类百叶结构通常是作为设备外壳的一部分直接冲压在整板上，不需要额外预留装配紧固件的位置，板材的边缘预留标准的折边或者焊接余量，就可以直接和柜体的框架做拼接固定，相比后期加装的塑料通风栅，金属材质的百叶结构可以耐受更高的环境温度，在散热出风口靠近发热元件的位置也不会出现受热变形的问题。叶片的凸起高度会根据通风量需求做匹配调整，凸起高度越高，叶片和基板之间的通风过流面积就越大，对应的通风散热能力就越强，但同时叶片的结构刚度会随凸起高度增加有所下降，所以大尺寸的百叶构件会在叶片之间预留加强筋的冲压位置，或者在板材背面增加横向的支撑压筋，避免板材受外力冲击时出现凹陷变形。

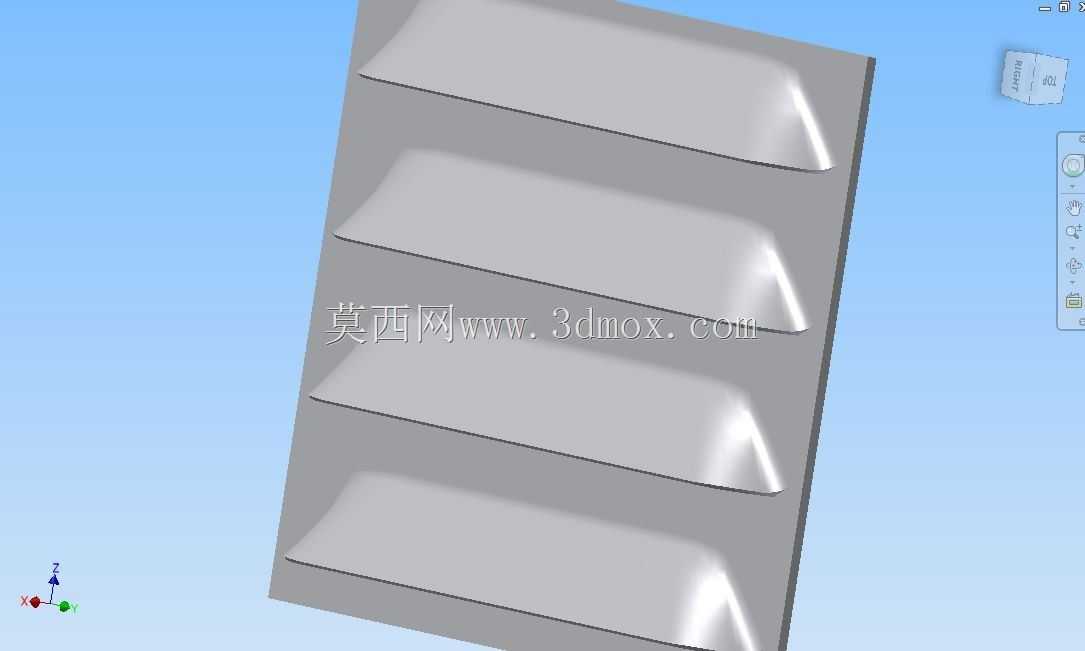

　　从建模实现的角度来看，这类结构的核心是保证每一道百叶的成型特征完全一致，叶片的曲面过渡要符合冲压工艺的脱模要求，不能出现反向的倒扣结构，否则实际冲压生产时会出现脱模困难、板材撕裂的问题。叶片根部和基板连接的位置要做足够的圆角过渡，减少冲压过程中的应力集中，避免反复开合振动或者温度变化时出现根部开裂的情况。多道叶片的间距设置也需要兼顾通风效率和结构强度，间距过小会增加冲压的工序难度，同时会让相邻叶片之间的流道变窄，反而提升风阻；间距过大则会降低单位面积内的通风开口率，影响整体的散热通风效果，通常设计时会把叶片间距控制在叶片自身宽度的1.2到1.5倍区间，平衡两方面的性能需求。

　　在不同的应用场景下，这类百叶结构还可以在背面配套防尘滤网或者防虫网，利用百叶叶片和基板之间的预留间隙固定滤网，不需要额外设计滤网的安装结构，进一步压缩整体的装配空间。比如在通讯基站的户外机柜上，这类百叶结构配合防尘滤网使用，既可以保证柜内设备散热的空气流通，又能阻挡外界的灰尘、蚊虫进入机柜内部，减少设备维护的频次；在暖通通风的管道风口上，这类金属百叶结构比塑料材质的耐用性更强，长期受气流冲刷也不会出现老化变形的问题，适配的环境温度范围也更广，从低温的户外环境到靠近热源的高温排风位置都可以稳定使用。
