异形曲面中空弯管结构造型设计

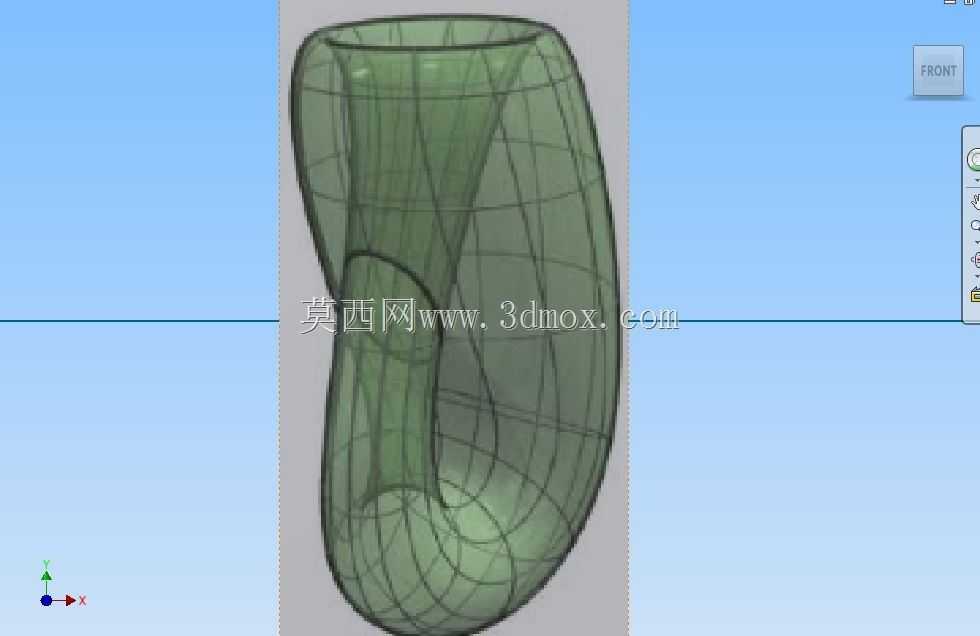

　　这类异形曲面中空弯管结构，常应用在对流体走向、空间排布有特殊要求的管路系统中，区别于常规标准角度的冲压弯管、焊接弯管，其连续顺滑的变曲率曲面过渡，能够大幅降低流体在管路转向过程中的局部阻力，减少紊流、涡旋的产生，在低流速输送、精密流体控制、特殊风道排布场景中有着不可替代的作用。从结构设计逻辑来看，整个构件采用全曲面一体化成型思路，没有额外的拼接焊缝结构，管壁厚度沿整体走向保持均匀过渡，既避免了拼接位置的应力集中问题，也能在同等壁厚条件下获得更好的结构承压能力。设计过程中首先要确定流体进出两端的接口位置与朝向，根据安装空间的边界限制，规划管路中心的空间走向曲线，中心曲线的曲率变化需要做连续顺滑处理，不能出现曲率突变的拐点，

　　否则不仅会影响流体输送效率，还会在曲面加厚生成实体时出现壁厚不均、局部几何拓扑错误的问题。在确定中心引导线之后，需要根据不同位置的通流需求调整截面轮廓，整个构件的截面并非统一尺寸的圆形，而是沿着管路走向根据通流截面的需求做渐变调整，在转向幅度较大的位置适当扩大通流内径，抵消转向带来的通流效率损失，在靠近两端接口的位置截面尺寸逐步收敛到标准接口尺寸，方便和上下游管路做对接安装。从安装边界来看，这类异形弯管不需要额外的安装固定耳座，整体结构依靠两端接口的法兰或者插接结构完成固定，安装时需要预留出整个曲面轮廓的外围空间，不能和周边其他构件出现空间干涉，由于曲面是连续顺滑的外轮廓，即使和相邻柔性构件发生轻微接触，

　　也不会出现尖锐棱角割伤配套构件的问题。在实际使用场景中，这类结构既可以作为流体输送的管路构件，也可以作为特殊设备的外壳护罩，利用其流畅的曲面外形降低风阻，比如在小型移动设备的通风道、特种实验设备的流体回路、定制化卫浴的出水构件中都能见到类似的结构形态。建模过程中需要重点关注曲面的连续性，所有相邻曲面之间要达到G2连续以上的顺滑度，不能出现棱线、折痕，否则不仅会影响实际使用时的流体状态，也会让后续的注塑、3D打印等加工环节出现壁厚不均、脱模困难的问题。管壁的厚度设计需要结合选用的加工工艺确定，如果采用注塑工艺，壁厚要控制在均匀的1.5-3mm区间，避免出现壁厚差过大导致的缩痕、翘曲问题；如果采用金属3D打印工艺，壁厚可以适当降低，

　　但要保证最小壁厚位置满足结构强度要求，不会在输送带压流体时出现变形渗漏。整个结构的中空内腔同样是连续顺滑的曲面，没有死角、凹槽结构，在输送带有少量杂质的流体时不容易出现积料堵塞的问题，日常维护清理也更加方便，不需要额外设计排污口结构就能依靠流体自身的冲刷完成内腔清洁。和常规的直角弯管、圆弧弯管相比，这种非对称的异形弯管能够适配更加局促的安装空间，在有限的空间内完成流体方向的180度转向，同时保证通流效率不会出现明显下降，很多定制化的小型设备内部空间排布紧凑，标准管路件无法满足走向要求时，就需要这类定制化的曲面弯管结构来完成管路连接，避免为了适配标准管路件而改动其他核心部件的位置，大幅压缩整体设备的体积。设计时还要考虑构件的受力状态，在管路转向的外侧位置，流体流动时会产生持续的冲击压力，这部分位置的曲面曲率要做适当的圆弧放大处理，分散流体冲击的应力，避免长期使用过程中出现局部疲劳破损。整个外曲面没有多余的凸起、凹槽结构，外表面光洁度高，无论是做抛光、喷涂还是电镀表面处理都能获得很好的外观效果，在对外观有要求的外露管路场景中也能适用。
