复古燃油两轮摩托车逆向结构设计

　　本次逆向重构的复古燃油摩托车结构，主要面向民用休闲代步、复古机车改装、影视道具制作三类应用场景，在结构还原过程中完全参照实车的安装边界与尺寸链逻辑，没有做脱离实际使用的夸张化改动。从实际用途出发，这类小排量复古摩托多用于城郊短途通勤、机车文化展示场景，因此在结构设计时优先保证车架的受力合理性，其次还原外观的复古质感，没有为了曲面流畅度牺牲部件的安装维护空间。

　　功能特性层面，整车采用单缸卧式汽油机布局，动力输出端直接对接初级减速齿轮组，通过链条将动力传递至后轮，传动结构的张紧调节空间预留了15mm的调整行程，可适配不同磨损程度的传动链条，日常维护无需拆解周边覆盖件。前后轮均采用辐条式轮毂结构，轮轴的安装同轴度公差控制在0.1mm以内，前轮转向节的最大转角为32度，对应最小转弯半径为2.1m，符合两轮摩托的城市穿行需求。制动系统采用前后鼓刹结构，制动摇臂的转动行程预留了8mm的自由间隙，避免行驶过程中出现制动拖滞问题。燃油箱设置在车架主梁上方，容量为9L，加油口的位置避开了车把转动的干涉范围，满油状态下的续航可满足日常通勤的使用需求。鞍座采用分体式布局，主驾驶位的座高为760mm，适配多数成年人的骑行坐姿，后座的承载能力按照75kg的载荷设计，底部的支撑钢架与车架后段通过螺栓刚性连接，没有采用易松动的卡扣结构。

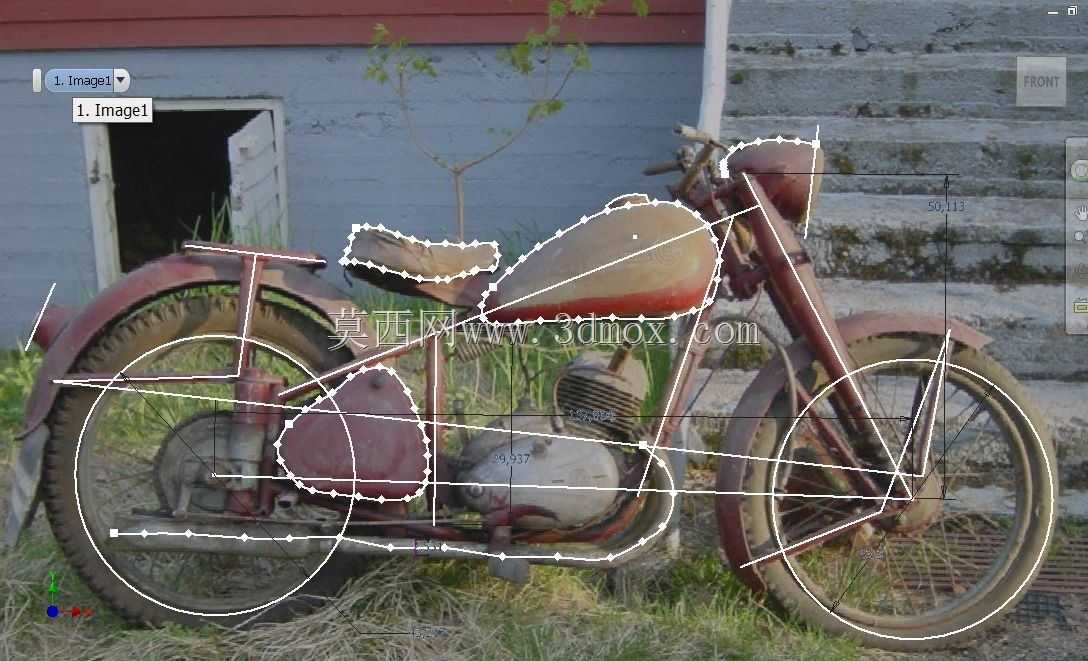

　　设计思路上，首先通过实车点云提取关键的安装基准点，先搭建车架的线框骨架，确定前后轮轴、发动机安装位、转向立管的相对位置，保证轴距为1230mm，整车长度控制在1980mm，宽度为720mm，高度为1020mm，整体外廓尺寸符合两轮摩托车的上牌尺寸边界。车架采用钢管焊接结构，主梁的钢管直径为38mm，壁厚2.5mm，后平叉的连接点设置了缓冲衬套的安装位，可过滤行驶过程中的路面颠簸。外观曲面的构建完全贴合实车的复古造型，油箱的曲面弧度、前后挡泥板的弯折角度、侧盖的轮廓都参照实车的光影特征调整，曲面的G1连续性覆盖所有可见外观面，没有出现明显的折痕与曲面畸变。走线布局上，刹车管线、油门拉线的走向都沿着车架内侧布置，预留了车把转动时的管线活动余量，避免转向过程中管线被拉扯磨损。排气管道从发动机排气口引出后，沿着车架右侧向后延伸，排气口的位置高于后轮最低点，避免积水倒灌进入发动机。

　　安装边界层面，发动机与车架的连接采用三点式悬置结构，三个安装点的相对位置公差控制在0.2mm以内，悬置衬套的压缩量预留了3mm的缓冲空间，可抵消发动机运转时的振动传递。前减震的行程为120mm，减震上端与转向立管下联板连接，下端与前轮轴固定，减震的最大压缩位置不会与前挡泥板发生干涉。后减震采用双弹簧结构，上端连接在车架后段的吊耳位置，下端连接在后平叉的安装座上，减震的软硬调节螺母预留了扳手操作空间，无需拆解周边部件即可完成减震预载调整。所有覆盖件的安装孔位都对应车架上的焊接螺母，安装间隙控制在2-3mm之间，既保证装配后的贴合度，也避免车辆振动时覆盖件出现异响。整车的重心位置位于车架中心靠前100mm处，高度为520mm，保证行驶过程中的稳定性，高速状态下不会出现发飘的问题。
