2014款卡丁车钢管式车架结构设计

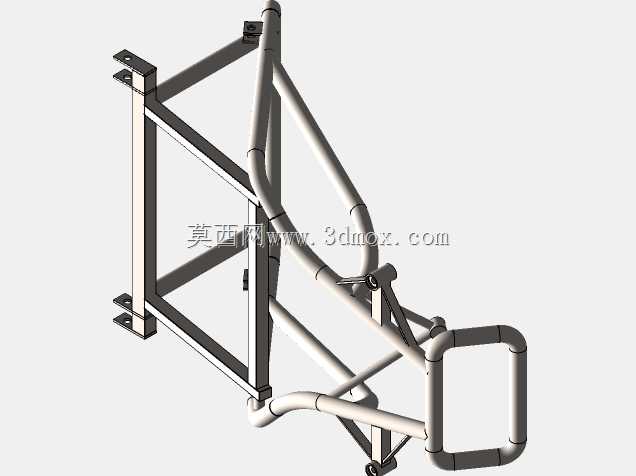

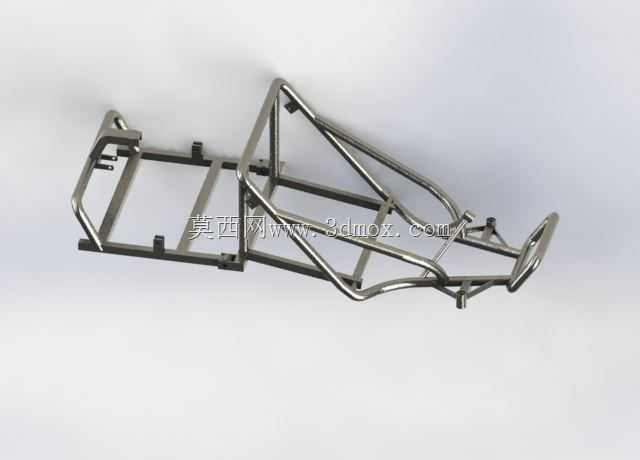

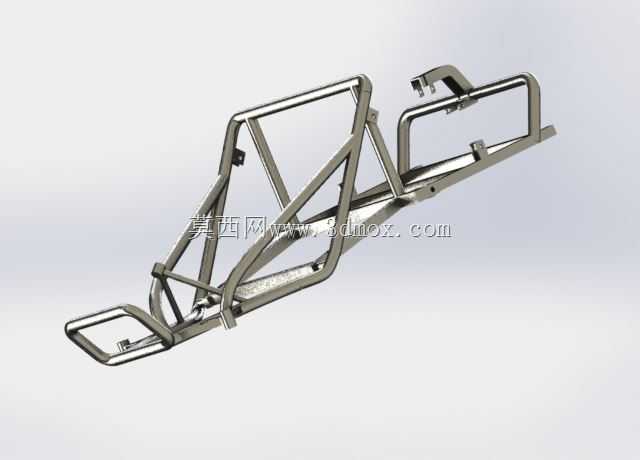

　　这套卡丁车车架采用空间钢管桁架结构形式，是小型非道路运动车辆的核心承载基体，主要应用于户外休闲游乐场地、业余赛车体验赛道、青少年卡丁车培训场馆等场景，承担整车所有零部件的安装定位与行驶过程中的载荷传递作用。从结构设计逻辑来看，整个车架采用等直径薄壁钢管弯折后焊接成型，没有采用复杂的冲压钣金拼接结构，一方面降低了小批量生产时的模具投入成本，另一方面桁架式的管梁布局能够在控制整体重量的前提下，获得足够的扭转刚度与弯曲强度，适配卡丁车低重心、短轴距的操控特性。车架前部的管梁延伸结构预留了转向机构的安装点位，包括转向柱固定支座、转向拉杆铰接位的安装平面，位置精度直接决定前轮前束、主销后倾等定位参数，

　　设计时通过管梁的弯折角度控制安装面的空间坐标，避免后期额外焊接调整支座带来的应力集中问题。中部的座舱区域采用下沉式管梁布局，两侧的边梁构成乘员座椅的安装支撑，同时预留了安全带固定点的焊接位，管梁的内侧间距经过反复校核，既保证乘员乘坐时的侧向空间，又能在发生侧面碰撞时通过管梁的变形吸收冲击能量，不会直接挤压乘员舱空间。车架后部的管梁呈发散式布局，分别预留了动力单元安装位、后轴固定支座、后轮制动系统的安装点位，后部管梁的壁厚比前部座舱区域稍厚，主要是因为动力输出与后轮承载的动载荷更大，起步、制动时的纵向冲击力会集中作用在后部连接节点上，加厚管梁能够有效降低焊缝处的疲劳开裂风险。从安装边界来看，

　　整个车架的轴距控制在适配小型卡丁车的常规范围内，轮距的安装点位预留了一定的调整余量，能够适配不同尺寸的轮毂与轮胎组合，车架底部的最低离地间隙经过校核，在满载状态下能够满足常规铺装赛道的通过需求，不会在过弯侧倾时出现管梁剐蹭地面的问题。车架上的所有焊接节点都采用了相贯线切口设计，钢管之间的贴合面紧密，焊接时能够保证焊透深度，避免虚焊带来的结构失效风险，同时在主要受力节点处没有出现锐角交汇的管梁布局，减少了应力集中的区域。整个车架的外形轮廓没有多余的外凸结构，所有管梁的弯折处都做了圆弧过渡，既避免了尖锐棱角带来的安全隐患，也为后续安装外覆盖件预留了贴合面。在实际使用场景中，这种钢管桁架车架的维修便利性也比较高，若出现局部管梁变形，

　　可通过切割更换局部管段的方式完成修复，不需要整体更换车架，大幅降低了场地运营方的后期维护成本。设计过程中还考虑了不同体重乘员的承载需求，通过管梁的布局优化，让载荷能够均匀分散到整个桁架结构上，不会出现局部载荷过大导致的管梁变形问题，同时车架的重心位置经过反复调整，尽量靠近整车的几何中心，提升过弯时的操控稳定性，减少转向不足或转向过度的调校难度。车架前部还预留了前防撞缓冲结构的安装位，可加装缓冲泡棉或防撞杠，进一步提升碰撞时的安全防护能力，后部的管梁结构也预留了消音器、传动护罩等附属部件的安装孔位，不需要在主体结构上二次钻孔，避免破坏管梁的结构强度。
