编织网面金属套筒式劳赫丁结构件

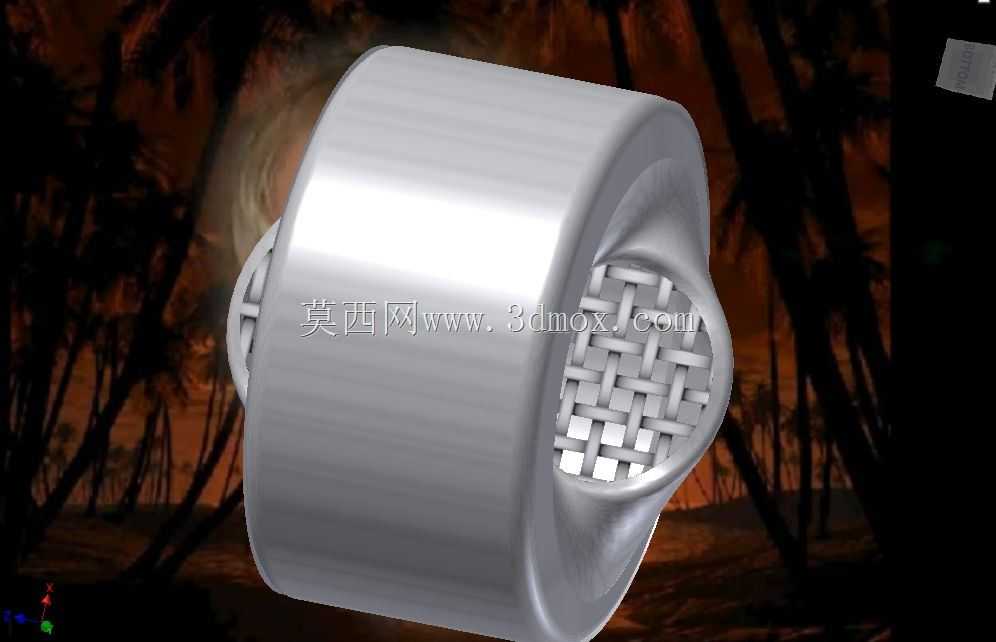

　　在流体输送末端的匀流工况、小型设备的透气防护场景中，这类带编织网面的金属套筒结构件有着非常务实的应用价值，不少做小型气动元件、流体匀配装置的结构工程师，在做出口端匀流设计时，常会用到类似结构来替代传统的冲孔板匀流件，相比冲孔板固定孔径的局限，编织网面的通透率可以通过编织密度灵活调整，同时曲面成型的网面和套筒本体一体化衔接的结构，也能避免传统拼接结构存在的缝隙漏流、装配错位问题。从结构设计逻辑来看，这个构件的主体采用等径圆柱套筒作为基础承载结构，圆柱外壁做了大圆角过渡处理，两端的开口边缘做了加厚收边，既可以提升套筒整体的抗形变能力，也能在嵌入对应安装位时，避免锐边刮伤配合件的密封层。套筒侧壁开设的类圆形通槽，是整个构件的功能核心区域，通槽边缘同样做了顺滑的圆弧过渡，没有直角应力集中点，编织网面采用和套筒本体同材质的金属丝编织成型，网面的弧度和套筒外壁的曲面完全贴合，网面的编织纹路采用正交压编结构，每根金属丝的交错位置都做了压合固定，不会因为流体长期冲刷出现丝位偏移、网孔变形的问题。从安装适配的角度来说，这类套筒结构的外径公差一般控制在h7级别，能够直接嵌入对应内径的安装基座内，不需要额外做适配加工，套筒的轴向长度可以根据实际安装腔体的深度做调整，两端的收边结构可以直接卡在安装腔体的台阶位上，不需要额外设置轴向定位结构，安装时只需要在套筒外壁套上对应规格的O型密封圈，就能实现侧壁的密封，避免流体从套筒和安装腔的缝隙处旁通。在实际使用场景中，

　　这类构件既可以作为小型气动系统的排气匀流件，让排出的压缩空气经过网面打散后均匀流出，避免高速气流直吹造成工件表面损伤，也可以作为小型储液腔的透气防护件，在保证腔体内外气压平衡的同时，阻挡外部的粉尘、碎屑进入腔体内部，还可以作为小型消音结构的载体，网面的多层交错孔隙可以耗散气流的脉动能量，降低气流排放时的噪音。设计这类结构的时候，需要重点关注几个核心的尺寸边界：首先是通槽的开孔面积，要根据实际需要的通流量计算，不能为了追求通透率盲目扩大开孔面积，否则会大幅降低套筒的整体结构强度，在受压工况下容易出现变形；其次是编织网面的丝径和网孔尺寸，丝径要匹配通槽的曲面曲率，丝径过粗的话网面无法完全贴合曲面，容易出现凸起缝隙，

　　丝径过细则网面的抗冲击能力不足，容易被高压流体冲坏，网孔尺寸要根据需要拦截的颗粒物最小直径确定，同时要考虑流体经过网面时的压损，避免网孔过小造成压损过大影响系统效率；最后是套筒壁厚的选择，要根据实际工况的压力等级确定，低压工况下壁厚可以适当减薄来降低整体重量，高压工况下则要适当增加壁厚，同时在通槽的内侧增加加强筋结构，避免通槽位置在压力作用下出现鼓胀变形。另外，这类结构的表面处理也需要结合工况选择，普通工况下做本色钝化处理即可，具备基础的防锈能力，如果是在有腐蚀性介质的工况下使用，则可以根据介质类型选择镀镍、阳极氧化或者喷涂防腐涂层的处理方式，网面部分的表面处理要注意避免涂层堵塞网孔，影响通透效果。在三维建模过程中，

　　这类结构的建模难点主要在编织网面的曲面贴合部分，不能直接用平面编织网做弯曲变形，否则会出现网面和套筒曲面之间的间隙，需要先提取套筒外壁通槽位置的曲面作为基准面，在曲面上绘制编织丝的路径，再通过扫掠命令生成每一根编织丝的实体，之后对编织丝和套筒本体的衔接位置做布尔合并，再对衔接处做圆角过渡处理，这样生成的模型才能够准确反映实际结构的衔接状态，后续做有限元分析的时候也不会因为结构衔接问题出现计算误差。不少刚接触这类结构设计的工程师，容易犯的错误是把网面和套筒本体做成两个独立的零件，实际生产中这类结构如果采用分体装配，不仅会增加装配工序，还会在长期使用过程中出现网面松动、脱落的问题，一体化的结构虽然在加工的时候需要用到曲面成型编织工艺，但是长期使用的可靠性要比分体结构高很多，尤其是在有振动、压力波动的工况下，一体化结构不会出现拼接位置的疲劳失效问题。
