曲面流线型异形导流构件三维数模

　　该异形曲面构件的建模过程全程围绕流体工况下的导流需求展开，最初的设计触发点来自小型流体试验台的导流段优化需求——原有直角过渡的导流段在高速气流通过时会产生明显的涡旋，不仅增大了流阻，还会引发试验段的压力波动，影响测试数据的准确性，因此需要设计一款平滑过渡的流线型导流构件来替换原有结构。建模时首先确定了构件的安装边界：其安装端为平面法兰结构，需要与试验台的圆形安装口完全贴合，因此安装端面的外轮廓严格匹配安装口的直径尺寸，安装面上预留的密封槽位置也与原有接口的密封件尺寸完全对应，不需要额外改动原有设备的安装结构即可完成替换，大幅降低了改造成本。

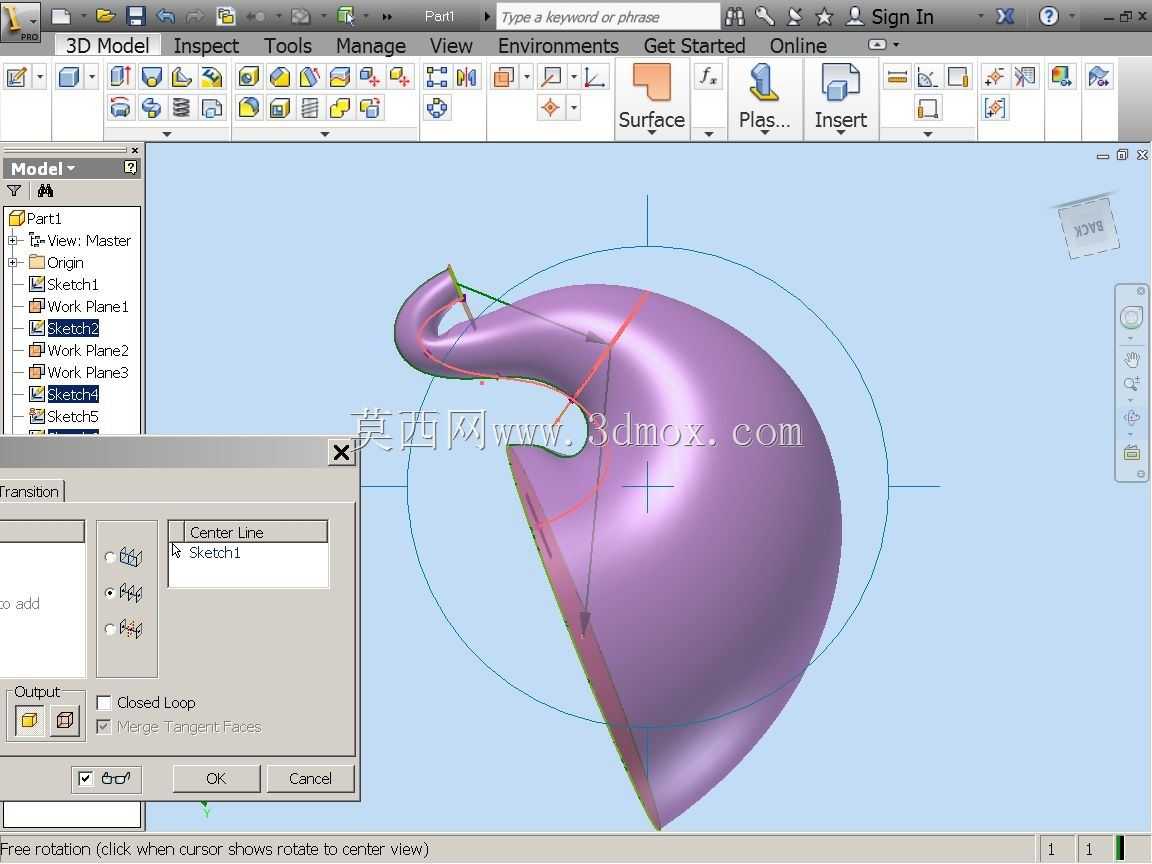

　　从结构特性来看，该构件为薄壁曲面结构，壁厚均匀控制在2mm，既保证了结构强度能够承受试验工况下的正负压力差，又不会因为壁厚过大增加不必要的重量，同时均匀的壁厚也适配后续的注塑或者3D打印加工工艺，避免出现壁厚不均导致的加工缺陷。曲面部分的造型完全遵循流体流线轨迹，从安装端的大截面平滑收窄至出口端的小截面，整个曲面的曲率变化连续无突变，不存在尖锐的折角或者曲率拐点，能够让流体沿着曲面平滑流过，最大程度减少边界层分离现象，降低涡旋产生的概率。建模过程中采用了多截面曲面放样的思路，首先在不同的基准面上绘制对应位置的截面轮廓线，每个截面的轮廓尺寸都经过流场模拟的初步验证，确保截面收缩速率符合流体流动的速度变化规律，避免截面突变引发的流阻激增；之后通过引导线将各个截面串联起来，引导线的曲率同样做了连续化处理，保证放样生成的曲面G2连续，曲面表面光滑无凹凸。

　　在实际应用场景中，这类流线型异形导流构件除了用于流体试验台之外，还可以适配小型通风设备的出风口导流、卫浴产品的出水端导流、小型无人机的进气道导流等场景，不同场景下只需要调整安装端面的尺寸以及曲面的收缩比例，即可快速适配不同的安装边界。建模时特意将安装端面与曲面主体做了参数化关联，当需要调整安装口直径时，只需要修改安装端草图的尺寸参数，曲面部分会自动跟随更新，不需要重新绘制整个曲面，大幅提升了后续变型设计的效率。针对安装固定的需求，安装端面上的安装孔位置采用了均布设计，孔位的中心圆直径与原有接口的孔位完全一致，安装时直接使用原有螺栓即可完成固定，不需要重新打孔或者制作过渡连接件。曲面的出口端做了微小的圆角处理，避免出口端的锐边在安装或者维护过程中划伤操作人员，同时圆角处理也能够减少出口端的气流剪切噪音，优化使用体验。

　　从建模细节来看，整个曲面构建完成后做了全面的曲率检查，确保没有出现曲率反转或者曲面褶皱的问题，薄壁抽壳时统一了壁厚方向，避免出现局部壁厚过薄或者过厚的问题，安装端的密封槽深度与宽度都按照标准密封件的尺寸设计，保证安装后的密封性能，不会出现流体泄漏的问题。针对后续的仿真分析需求，模型保留了完整的参数化特征，可以直接导入流体仿真软件中进行流场分析，根据仿真结果快速调整曲面的曲率参数，直到流阻、涡旋强度等指标满足设计要求。这类异形曲面构件的建模难点在于曲面的连续性控制，很多新手建模时容易出现曲面不光顺、曲率突变的问题，直接导致后续加工出来的构件导流效果达不到预期，甚至会产生比原有结构更大的流阻，因此建模过程中每完成一段曲面都需要进行曲率梳检查，确保曲率变化平滑过渡，没有突兀的拐点。
