流线型曲面螺旋桨结构三维造型

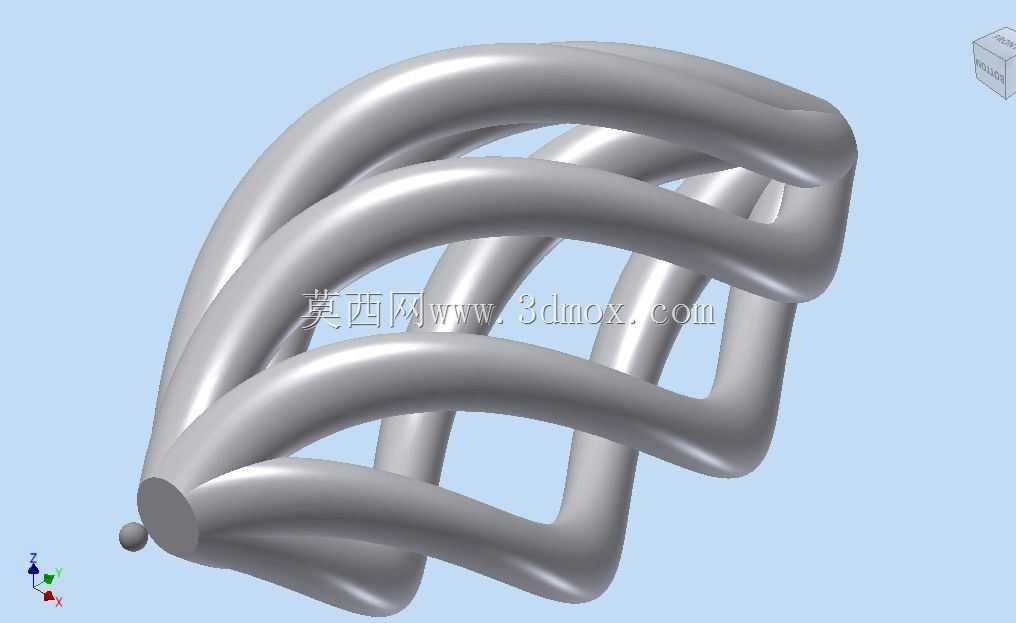

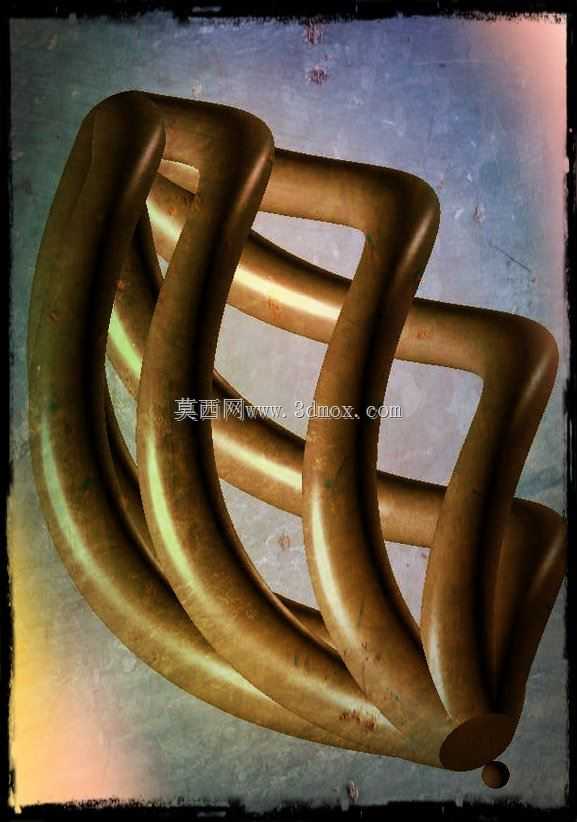

　　在流体输送、动力推进类设备的结构开发环节，螺旋桨类构件的曲面造型精度直接决定整套设备的运行效率与能耗表现，这类多曲面连续扭转的构件，无法通过规则几何体拼接完成建模，必须依托空间曲线扫掠、曲率连续约束完成整体造型构建。本次呈现的螺旋结构采用多组等曲率扭转的环形肋条布局，所有肋条从中心基座向外平滑延伸，相邻肋条的间隙沿周向均匀分布，既保证流体经过时的流道连续性，也避免局部涡流造成的能量损耗。从实际应用场景来看，这类曲面螺旋结构可适配低转速流体搅拌、小型水下推进、特种风道导流等多个工况，不同工况下仅需调整肋条的扭转角度、截面直径与整体外径，即可匹配对应的流量、推力参数需求。设计过程中首先需要确定中心安装基座的尺寸边界，

　　基座作为整个构件的受力核心，需要预留与动力输出轴匹配的安装孔位，孔位的同轴度公差需要控制在0.02mm以内，避免高速旋转时出现动不平衡量。肋条的截面采用圆形截面设计，相比翼型截面加工难度更低，同时在含杂质的流体工况下不易出现杂物缠绕的问题，圆形截面的曲率半径沿肋条走向保持一致，扫掠过程中需要严格控制每一段路径的扭转角度，保证相邻肋条之间的最小间隙均匀，不会出现局部间隙过小导致的流道堵塞问题。从安装边界来看，该结构的整体外轮廓为类球形空间结构，最大外径可根据配套设备的安装腔尺寸调整，安装时仅需通过中心基座的孔位与输出轴锁紧，不需要额外的辅助支撑结构，肋条的末端做圆弧过渡处理，避免安装过程中出现锐边磕碰，

　　也能降低流体经过末端时的尾流扰动。在建模逻辑上，首先绘制中心基座的回转特征，之后构建单根肋条的空间引导线，引导线采用螺旋线与空间圆弧组合的方式拟合，保证从基座出发到末端的曲率连续，之后以圆形截面沿引导线扫掠生成单根肋条，再通过圆周阵列生成其余肋条，阵列过程中需要校验每根肋条与相邻肋条的间隙值，确保所有间隙偏差不超过设计值的5%。这类结构在实际投产前，还需要通过流体仿真校验不同转速下的表面压力分布，调整肋条的扭转角度让表面压力分布更均匀，避免长期运行时局部出现气蚀磨损，同时要做动平衡校验，在肋条的指定位置去除少量余量，将整体动平衡等级控制在G6.3以上，满足旋转部件的运行要求。相比传统的直叶式推进结构，

　　这种连续曲面的螺旋结构在相同转速下能产生更稳定的推力或搅拌流场，运行时的振动与噪音也更低，适合对运行平稳性有要求的特种工况，比如小型水下探测设备的推进部件、实验室精密搅拌装置的搅拌桨等场景，都能看到这类结构的应用。建模过程中需要特别注意曲面的连续性，不能出现硬边或者曲率突变的位置，否则不仅会影响流体经过时的流态，还会在3D打印或者铸造过程中出现应力集中，导致部件运行中断裂。肋条的截面直径需要根据受力情况计算确定，在推力较大的工况下需要适当加大截面直径，提升整体结构强度，避免长期受流体冲击出现变形，中心基座与肋条的连接位置需要做圆角过渡，分散连接位置的应力，降低疲劳断裂的风险。
