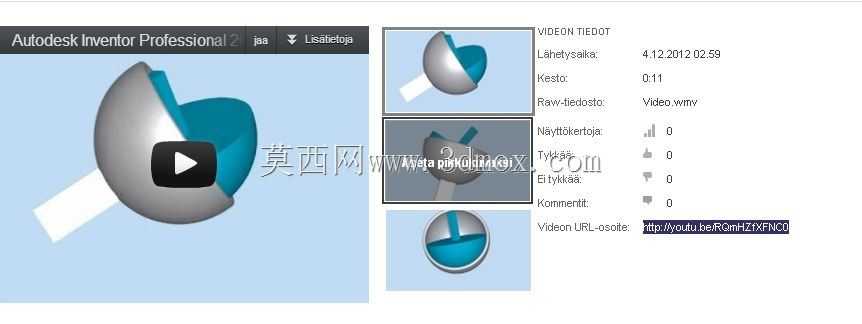

剖分式有限球面机械结构三维设计

　　在机械结构设计领域，球面类构件的应用场景覆盖了从流体换向、球面密封到铰接支撑、运动导向等多个工程环节，这类构件的曲面精度、剖分结构合理性直接决定了配套设备的运行稳定性与密封可靠性。本次设计的剖分式有限球面结构，针对常规整球面构件在安装、维护、局部功能实现上的痛点做了针对性优化，没有采用完整整球的构型，而是截取了特定弧度的球面段作为主体结构，搭配内部的径向支撑肋与外部的安装柄，能够直接适配需要局部球面配合的设备工位。

　　从实际应用场景来看，这类有限球面结构常被用在中低压流体管路的换向接头、小型铰接支座的球面摩擦副、以及部分检测设备的球面定位基准面上。不同于整球结构需要预留完整的球腔安装空间，有限球面的构型可以大幅压缩安装边界，在设备内部空间局促的位置，不需要为整球预留全周转动的冗余空间，只需要保证截取球面段的摆动角度覆盖实际工况的运动行程即可，这一点在紧凑型自动化设备的铰接部位设计中优势尤为明显——很多小型工装的摆动角度往往只需要30度到60度，采用整球结构不仅浪费安装空间，还会增加不必要的加工成本，而有限球面的结构刚好匹配这类小角度摆动的工况需求。

　　在功能特性设计上，该结构的球面部分做了等壁厚处理，球面主体的壁厚保持均匀一致，避免了厚薄不均导致的注塑或铸造过程中出现缩痕、应力集中的问题；内部设置的径向支撑肋沿着球面的曲率方向延伸，既能够提升球面整体的抗变形能力，在承受径向载荷的时候不会出现球面塌陷，又不会额外增加过多的结构重量。外部延伸出的安装柄采用了扁位结构，不是完整的圆柱柄，安装时可以通过扁位做周向定位，防止构件在安装孔内出现周向转动，保证球面的工作曲面始终对准配合面，避免非工作球面与配合件发生干涉。

　　设计思路上，最初的构型阶段先确定了球面的工作包角，根据常见的小角度摆动工况需求，将球面的有效工作弧度设定为120度，这个弧度范围既能够覆盖绝大多数小角度摆动、密封的工况需求，又能够最大限度减少非必要的结构材料。在曲面建模阶段，先构建基准球面，再根据安装边界的约束条件，用基准平面截取需要的球面段，之后在球面的非工作侧设计支撑结构，支撑肋的位置避开了球面的工作接触区域，防止支撑肋突出球面影响配合精度。安装柄与球面的连接位置做了圆弧过渡处理，没有采用直角相接的结构，避免连接处出现应力集中，在承受冲击载荷的时候不会在连接位置发生断裂。

　　从外形尺寸与安装边界来看，该结构的球面外径根据常规小型铰接、密封件的通用尺寸做了适配，整体的最大外轮廓尺寸控制在小型构件的常用范围内，安装柄的直径与通用安装孔的孔径匹配，安装时不需要额外做扩孔或者定制连接件，直接采用标准的圆柱销或者紧定螺钉就可以完成固定。球面的表面粗糙度要求按照配合面的常规标准设定，工作球面的轮廓度公差控制在合理范围内，保证与配合的球窝结构接触时能够实现面接触，而不是点接触或者线接触，降低接触应力，提升构件的使用寿命。

　　在实际选型适配的时候，设计人员可以根据具体的工况载荷调整球面的壁厚与支撑肋的数量，如果是用于密封工况，可以在球面表面预留密封件的安装槽位；如果是用于铰接支撑工况，可以适当提升支撑肋的厚度，提升结构的承载能力。该结构的建模过程中所有的曲面都采用参数化驱动，修改球面半径、包角、安装柄长度等参数时，只需要调整对应的参数值就可以快速生成新的构型，不需要重新绘制曲面，能够大幅提升系列化设计的效率，方便设计人员根据不同的设备参数快速调整结构尺寸，适配不同的安装空间与载荷需求。
