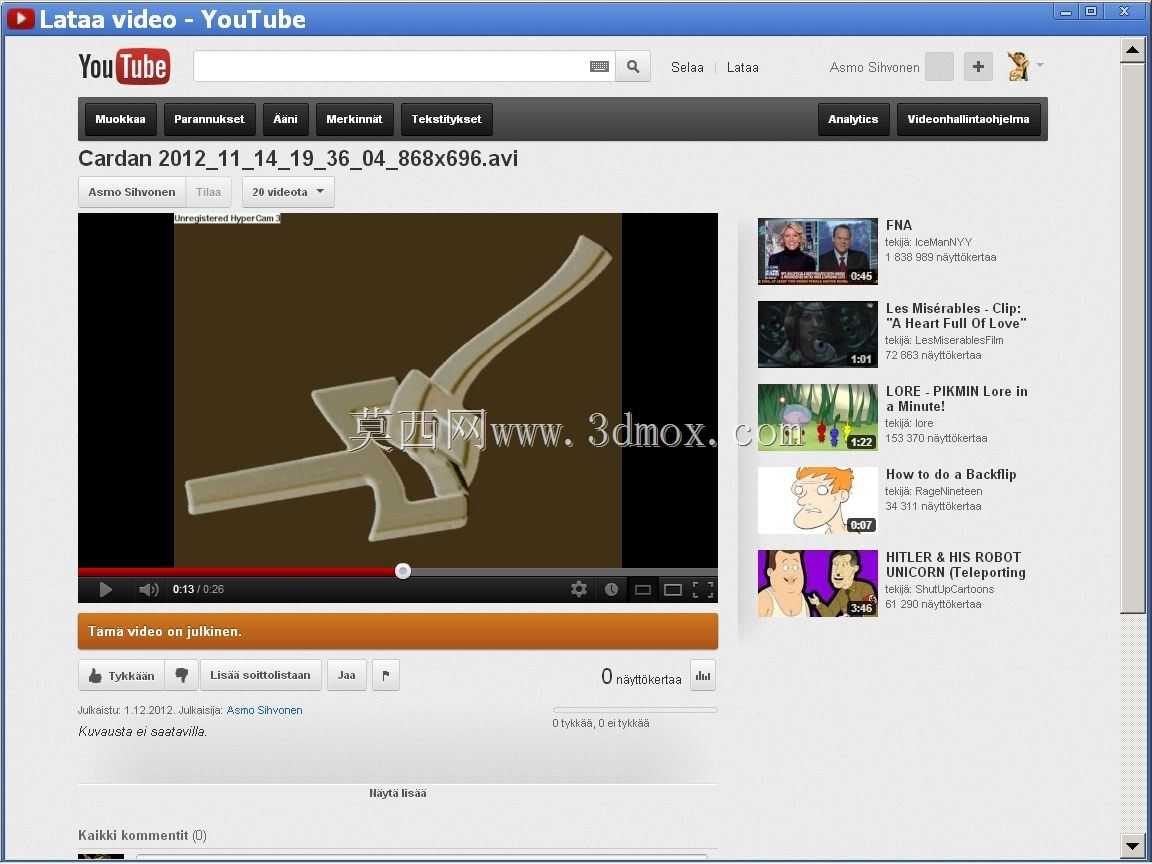

万向节传动轴结构三维展示素材

项目分类:通用机械零部件 发布时间:2022-02-05 ID:539619
  • 万向节传动轴结构三维展示素材

  在各类需要变角度传递扭矩的传动场景中,这类十字轴式万向节传动轴是应用极广的核心部件,从农用机械的动力输出端,到工业设备的非同轴传动工位,再到特种车辆的传动链路,都能见到它的身影。它的核心作用是在两轴轴线不重合、存在夹角偏差,或是工作过程中两轴相对位置会发生动态变化的工况下,稳定持续地传递旋转扭矩,补偿安装误差与工作位移带来的角度、轴向偏差,避免传动系统出现卡滞、应力集中断裂的问题。

  从结构设计逻辑来看,这类万向节采用十字轴作为核心铰接件,两个万向节叉分别对接主动轴与从动轴,十字轴的四个轴颈通过滚针轴承与叉耳配合,既保证了周向的扭矩传递能力,又能实现两个方向的角度摆动,适配不同的轴间夹角需求。设计时首先要考虑的是额定扭矩承载能力,十字轴的轴颈直径、万向节叉的耳板厚度都需要根据目标工况的峰值扭矩做强度校核,避免冲击载荷下出现叉耳断裂、十字轴弯曲的失效问题。滚针轴承的选型要兼顾径向承载能力与摆动灵活性,轴承端面的密封结构要能阻挡工况中的粉尘、水汽进入摩擦副,延长部件的维护周期。

  实际应用中,单万向节存在输出轴转速周期性波动的问题,夹角越大波动幅度越明显,因此在多数长距离、大夹角传动场景中,会采用双万向节的布置形式,通过合理调整中间轴的相位与两端万向节的夹角,抵消转速波动,保证从动端的运转平稳性。这类传动轴的滑动花键结构可以补偿轴向的长度变化,适配设备运行过程中因振动、位移产生的轴向窜动,避免传动部件受到额外的轴向力。

  从安装边界来看,设计时需要明确万向节的最大允许摆角范围,常规工业用万向节的静态摆角一般不超过35度,动态工作摆角通常控制在15度以内,过大的工作摆角会大幅降低滚针轴承的使用寿命,加剧传动振动。传动轴的临界转速需要根据轴管长度、直径做核算,避免工作转速接近临界转速引发共振,长距离传动的传动轴还需要增加中间支承结构,提升轴系的刚性。轴端的连接形式需要匹配对接部件的接口,常见的有法兰连接、花键连接、平键连接等,连接部位的配合公差要保证扭矩传递可靠,同时方便拆装维护。

  在三维建模过程中,需要重点还原十字轴与万向节叉的配合间隙,滚针轴承的装配关系,以及滑动花键的配合公差,确保模型可以直观展示部件的运动原理,验证摆动过程中是否存在结构干涉。模型的结构细节要贴合实际加工工艺,万向节叉的叉耳部位要预留轴承安装的定位台阶,十字轴的轴颈要设计润滑油道,保证润滑脂可以到达轴承摩擦面,这些细节的还原能让模型在做结构演示、装配培训时更贴近实际工程场景,帮助设计人员快速理解万向节的传动逻辑与安装要点,为传动系统的选型、改型提供直观的参考依据。
