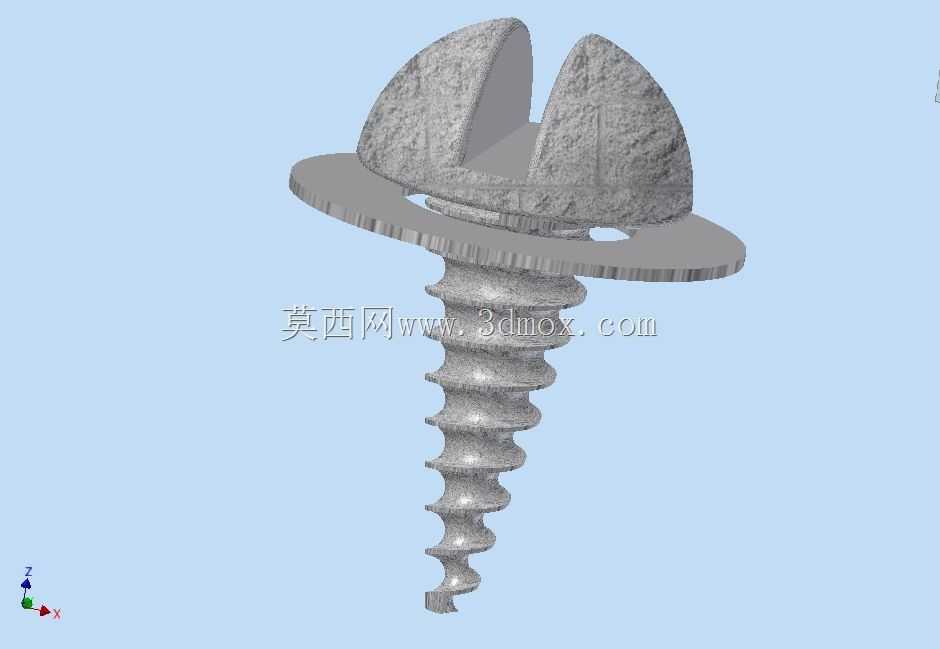

带法兰盘一字槽圆头自攻螺钉结构

　　日常做薄板类构件连接时，很多新手会纠结选哪种紧固件能兼顾安装效率与防松性能，这款带法兰面的一字槽圆头自攻螺钉，就是针对0.5-3mm厚度的金属薄板、工程塑料板连接场景优化的结构。从实际装配场景来看，这类螺钉常出现在家电外壳组装、小型电气柜内部件固定、汽车内饰非金属饰板安装、低压配电箱走线支架固定这类工位上，不需要预先在被连接件上攻出匹配内螺纹，直接用对应规格的一字螺丝刀施加轴向压力同时旋转，就能靠自身的自攻螺纹在预制底孔上挤出啮合的螺纹牙，单颗紧固件的安装耗时比机螺钉配合螺母的方案缩短60%以上，非常适合流水线批量装配的工位。

　　设计这款螺钉的时候，首先要考虑头部的受力与压紧需求，圆头的弧形轮廓不会在被连接件表面留下尖锐的压痕，对外观要求较高的饰板类零件很友好，头部下方一体成型的法兰盘相当于集成了一个平垫圈，不需要装配时额外套入垫圈，既减少了装配时的零件清点工作量，也能避免漏装垫圈导致的压紧力不足问题，法兰盘的下表面做了细微的防滑齿纹，当螺钉拧紧到位后，齿纹会轻微嵌入被连接件的表层，能有效抵抗设备运行过程中的振动载荷，避免螺钉出现回转松脱的情况。头部的一字槽是适配最广泛的槽型，不管是手动一字螺丝刀、气动起子配一字批头，甚至应急情况下用扁铲类工具都能完成拆装，对维修场景的工具适配性远高于特殊槽型的紧固件。

　　螺纹部分采用的是自攻螺钉专用的宽牙距螺纹，牙型角经过优化，攻入预制底孔时的切削阻力更小，不会出现攻入过程中被连接件材料开裂的问题，螺纹的收尾端做了锥形导向设计，能顺利对准预制底孔，不会出现歪牙、错牙的装配故障。从安装边界来看，选用这款螺钉时，被连接件上的预制底孔直径需要控制在螺纹大径的70%-75%区间，底孔过大则螺纹啮合牙数不足，连接强度达不到设计要求，底孔过小则攻入阻力过大，容易出现螺钉槽口拧花、甚至螺钉断裂在孔内的问题；法兰盘的外径比螺纹大径大出2-3个螺距的尺寸，压紧时的接触面积是普通圆头自攻螺钉的2.5倍左右，能有效分散压紧应力，避免质地较软的塑料板、薄铝板被螺钉头压溃变形。

　　做三维建模的时候，要特别注意几个容易出错的细节：一是法兰盘与螺杆衔接的位置要做足够半径的过渡圆角，避免热处理和装配受力时出现应力集中导致的头部断裂；二是一字槽的深度要控制在头部厚度的30%-40%，槽过深会降低头部的结构强度，槽过浅则批头咬合不足，容易出现滑牙；三是自攻螺纹的牙顶要做微小的倒钝处理，避免螺纹牙过于锋利，攻入时刮下过多被连接件的材料碎屑，残留在连接缝隙里影响装配精度。另外，这款螺钉的总长度要根据被连接件的总厚度来选，螺钉拧入底层被连接件的有效啮合长度要保证不小于3个螺距，才能达到足够的连接强度，对于有防水要求的装配场景，还可以在法兰盘下方预置橡胶密封垫圈，靠法兰盘的压紧力让垫圈变形填充连接缝隙，达到IP65级别的防水效果。在振动较大的设备上使用时，还可以配合螺纹点胶工艺，在螺钉拧入前在螺纹表面涂覆适量的螺纹锁固胶，进一步提升防松性能，完全可以满足多数工业场景下的轻载连接需求。
