互锁式弯折杆连接结构三维设计

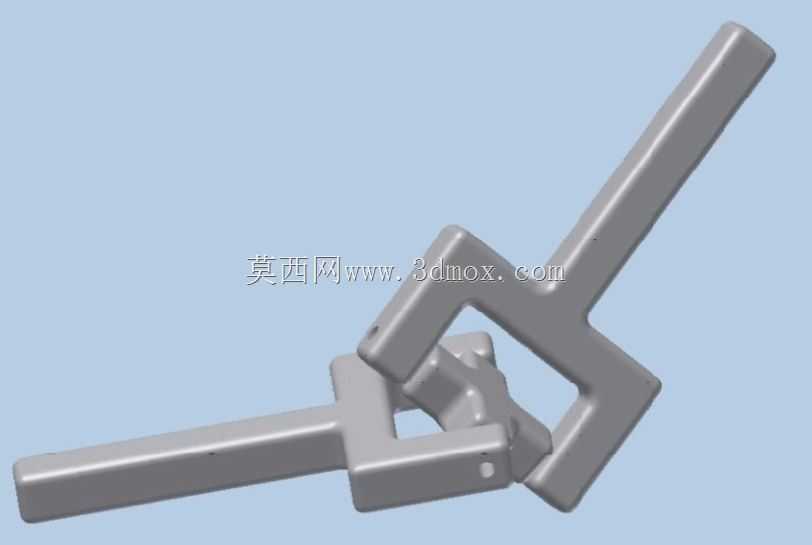

　　这类互锁式弯折杆连接结构，常应用在快装式工装框架、临时防护栏搭建、模块化展架拼接场景中，核心作用是无需额外紧固件即可实现两根杆件的快速锁合连接，在需要频繁拆装重组的工位布局调整、户外临时作业围挡搭设场景下，能大幅降低装配耗时，减少螺栓、卡扣这类零散配件的丢失概率。从结构功能上看，两个对称的弯折杆构件通过端部的框型卡口实现互锁，杆件插入卡口后依靠接触面的挤压摩擦力实现轴向限位，常规工况下可承受沿杆长方向的静拉力，同时能抵抗一定程度的径向扭转，不会出现松脱滑脱的问题。设计阶段首先要确定杆件的截面尺寸，本次设计的杆件采用等截面方型结构，截面边长根据常规快装框架的承载需求设定，框型卡口的内轮廓尺寸与杆件截面保持小间隙配合，单边间隙控制在0.

　　1mm到0.15mm之间，既保证插接时的顺畅度，又不会因为间隙过大导致连接后出现晃动。卡口位置的弯折角度经过反复校核，两个构件互锁后，卡口的受力面与杆件轴线呈垂直状态，拉力作用下受力面均匀承压，不会出现应力集中导致的局部变形。考虑到实际使用中可能存在的反复拆装磨损，卡口的接触棱边做了0.2mm的圆角过渡，避免锐边在多次插拔后出现毛刺卡滞，同时提升构件的抗疲劳强度，减少应力集中点的开裂风险。安装边界方面，该结构不需要额外的安装操作空间，两根杆件对齐后沿垂直于杆长的方向按压即可完成锁合，拆卸时仅需要将其中一根杆件沿插接反方向推出即可，单人即可完成操作，不需要借助额外工具。在实际设备配套场景中，这类结构也可用于小型设备的防护门快装锁扣、

　　输送线侧边护栏的快速拼接段，相比传统的螺栓连接，不需要在杆件上预钻孔，也不需要配套螺母垫片，配件数量减少60%以上，装配效率提升三倍以上。设计过程中对互锁后的配合公差做了多轮迭代，最初的方案卡口间隙设置为0.3mm，装配后杆件存在明显的径向窜动，在承受侧向推力时容易脱开，后续通过调整卡口内框的成型尺寸，将间隙压缩到合理区间后，既保证了插拔的顺畅性，又让连接后的整体刚性满足使用要求。同时杆件的长度可根据实际使用场景做模块化裁切，卡口结构统一标准化，不同长度的杆件可以通用互锁，大幅提升了构件的通用化率，降低生产备货的品类数量。从受力特性来看，该结构的受力薄弱点位于弯折处的转角位置，设计时在转角内侧做了加厚处理，壁厚比杆身部分厚20%，

　　通过有限元校核，在额定拉力载荷下，转角位置的最大应力低于材料屈服强度的60%，满足长期使用的强度要求，不会出现塑性变形。表面处理方面，若采用金属材质加工，可做喷塑或镀锌处理提升防锈能力，若采用工程塑料注塑成型，可直接添加抗老化剂适配户外使用场景，不同材质的构件都可以沿用这套互锁结构的尺寸参数，不需要修改核心配合尺寸。在装配验证阶段，需要重点检查两个卡口的贴合面平整度，若成型后贴合面存在翘曲，会导致锁合后接触面积不足，摩擦力不够容易松脱，因此生产过程中要对成型后的卡口平面度做抽检，平面度公差控制在0.1mm以内即可满足使用要求。
