双链轮滚子链条传动组合结构设计

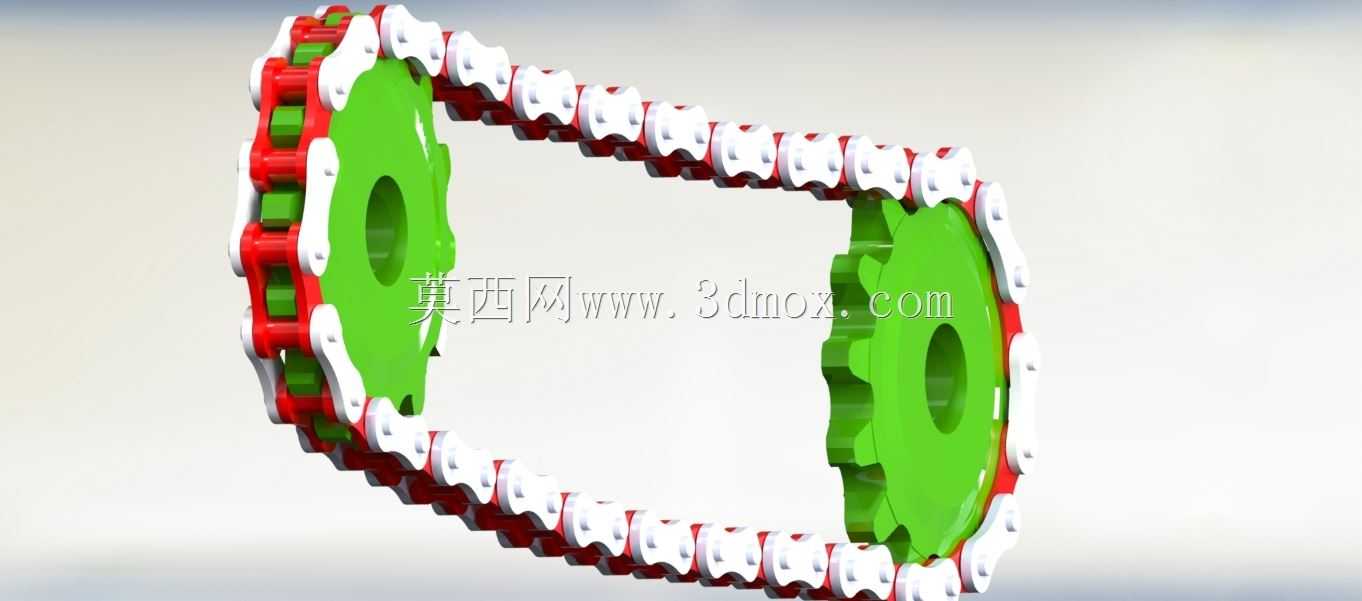

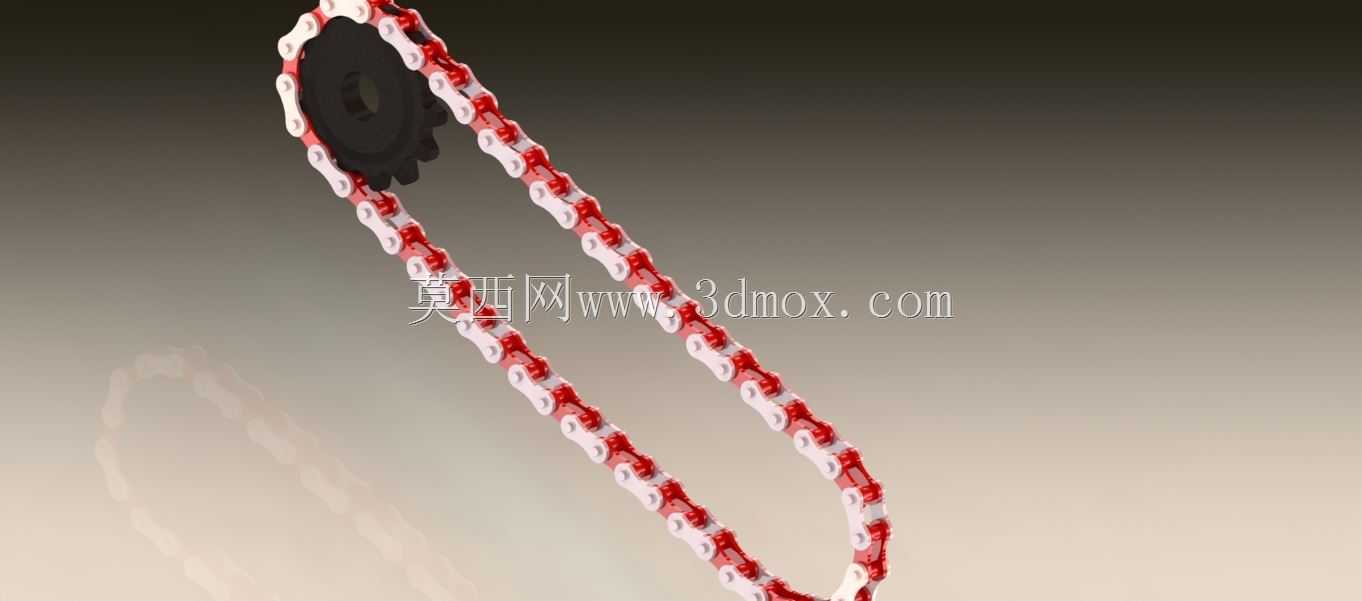

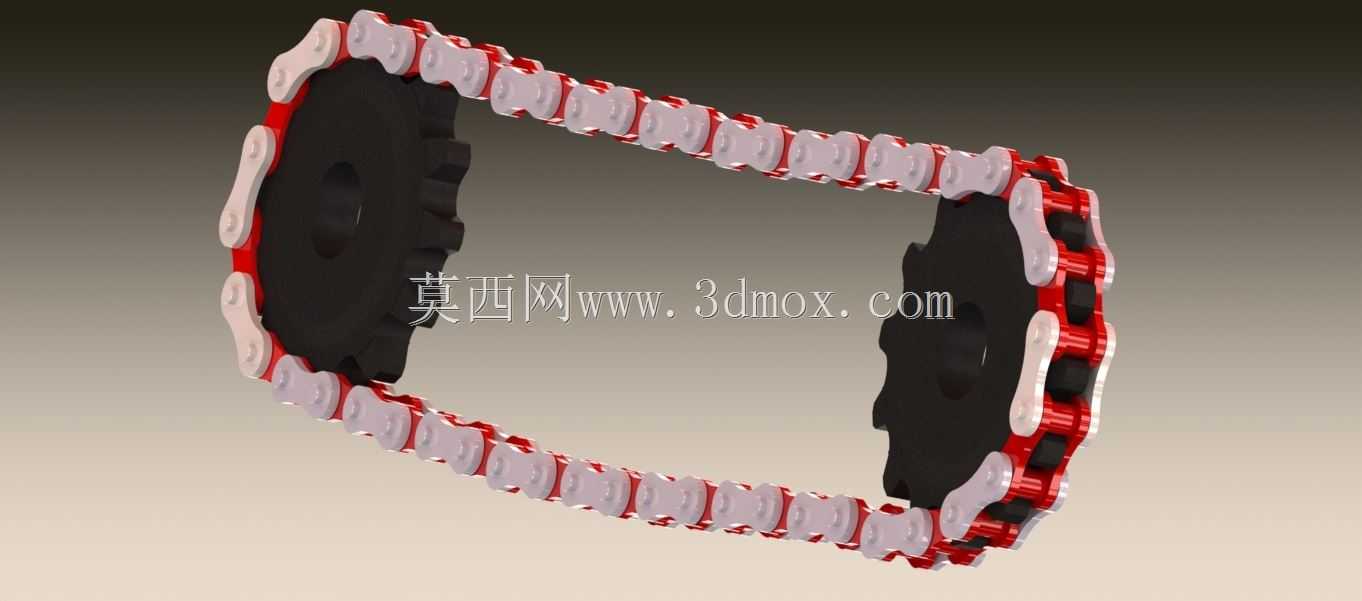

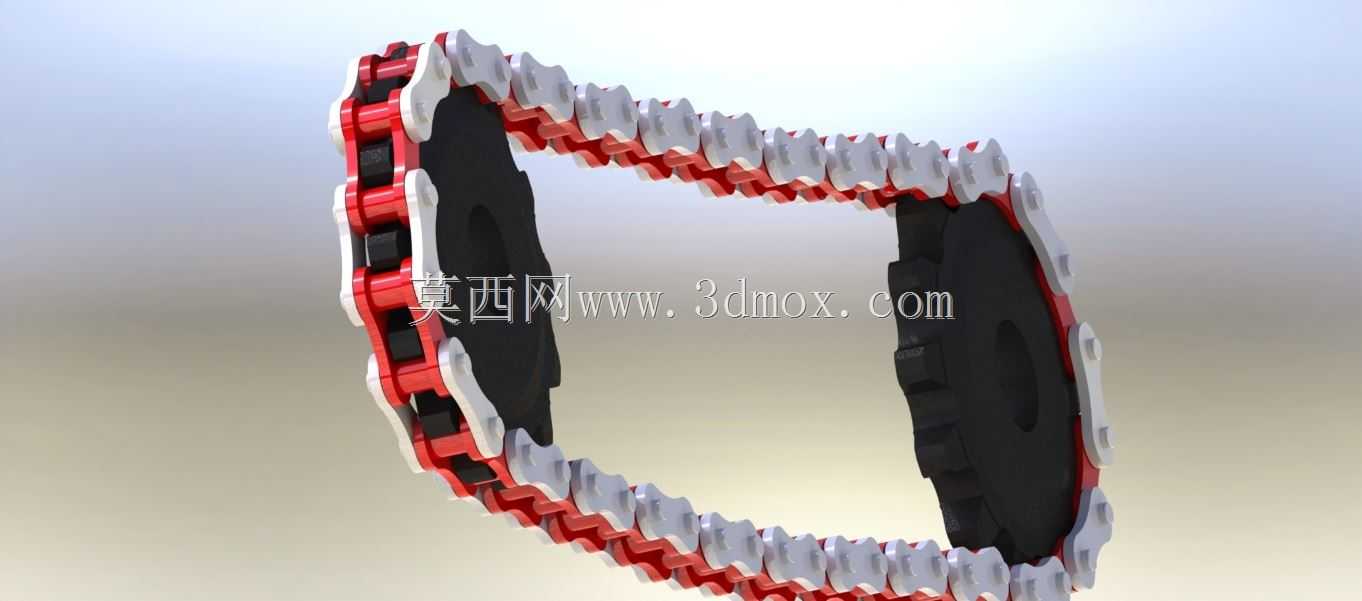

　　这套链传动组合结构，是工业传动场景里应用极广的动力传递方案，区别于齿轮传动对中心距的严格限制，链传动能在两轴中心距较远的工况下完成恒定传动比的动力输送，不会出现带传动常见的弹性滑动丢转问题，在输送线、摩托车动力总成、农业收割设备、机床进给机构里都能见到这类结构的身影。从结构组成来看，这套模型包含两个不同齿数的链轮与配套的闭合滚子链条，大齿数链轮作为从动轮布置在结构左侧，小齿数链轮作为主动轮布置在右侧，链条通过内外链板交错铰接形成闭合环带，每个链节外侧设置的红色缓冲衬层，是针对高速传动场景做的降噪优化设计，能降低链节与链轮齿啮合瞬间的刚性冲击，同时减少链板之间的磨损碎屑产生。设计过程中首先要匹配的是链轮齿形参数，

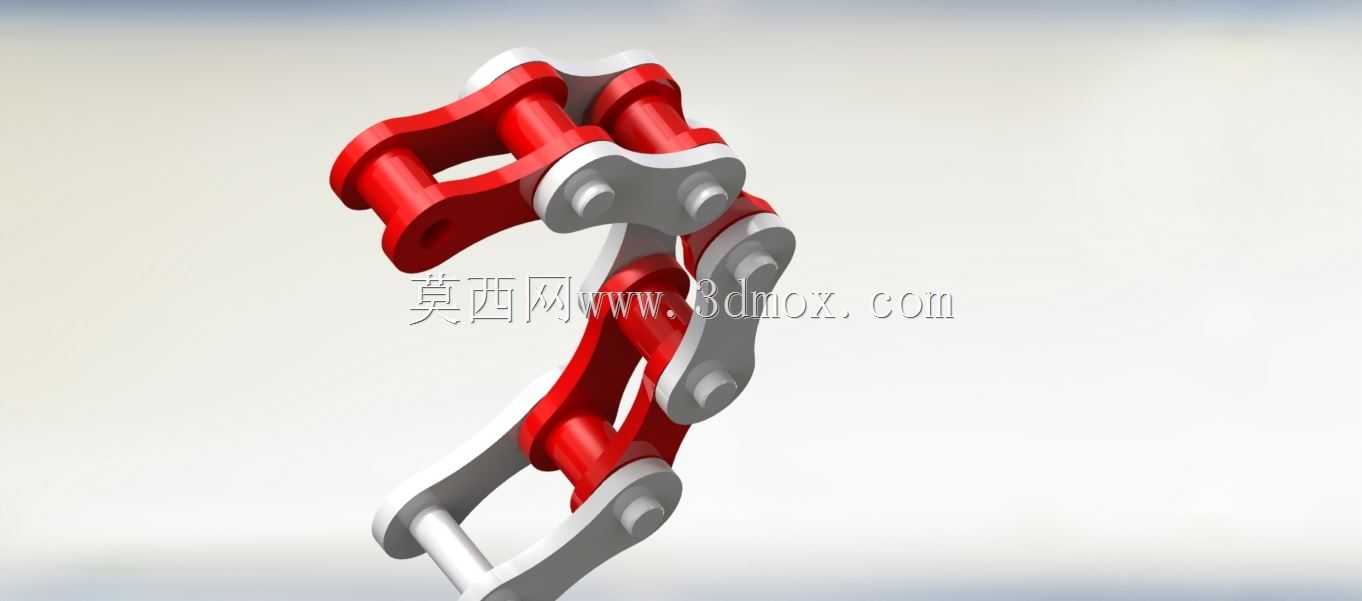

　　采用三圆弧一直线的标准齿廓能保证链节能平稳啮入啮出，不会出现卡链、跳齿的故障，齿根位置预留的排屑间隙，能让工况中混入的粉尘、金属碎屑顺着间隙排出，避免碎屑卡入啮合面造成齿面压溃。链条的链节铰接处采用间隙配合的销轴结构，能保证链节在绕经链轮时灵活转动，不会出现卡滞导致的传动阻力骤增，内外链板采用8字形的等强度截面设计，在保证链板抗拉强度的前提下尽可能降低自身重量，减少高速运转时的离心力带来的附加载荷。安装边界上，两个链轮的中心距需要控制在链条节距的30-50倍区间内，中心距过大会导致链条松边垂度过大，运转时出现上下晃荡拍击的问题，中心距过小则会导致链条包角过小，同时啮合的齿数量不足，容易出现断链故障；

　　安装时必须保证两个链轮的端面处于同一平面，偏差不能超过两轴中心距的千分之二，否则会出现链条偏磨、脱链的问题。松边需要设置张紧结构，这套模型的链条张紧度调整可以通过改变其中一个链轮的安装位置实现，也可以在松边外侧加装张紧轮，张紧轮的齿形不需要和链轮完全一致，采用光面压轮即可，压轮的压紧位置选在松边靠近小链轮的三分之一处，既能保证足够的张紧效果，又不会额外增加链条的弯折损耗。实际应用中，这类链传动结构能适应多粉尘、高湿度、温度波动大的恶劣工况，不像同步带对油污、高温敏感，也不像齿轮传动需要完全封闭的润滑腔体，在露天作业的工程机械、长距离输送的生产线上，这种结构的维护成本远低于其他传动形式。设计时还要考虑链条的磨损伸长量，

　　当链条总伸长量超过原长度的百分之三时就需要更换，否则会出现跳齿问题，链轮的齿面硬度要高于链板硬度，保证磨损首先出现在易更换的链条上，降低设备的长期维护成本。链节的铰接位置需要预留润滑通道，定期加注润滑脂能减少销轴和套筒之间的磨损，延长整套传动结构的使用寿命，高速运转场景下还可以在链条外侧加装防护罩，避免运转时链条断裂甩出造成安全事故，同时阻挡外界杂物落入啮合区域。
