泵类设备端盖连接壳体结构设计

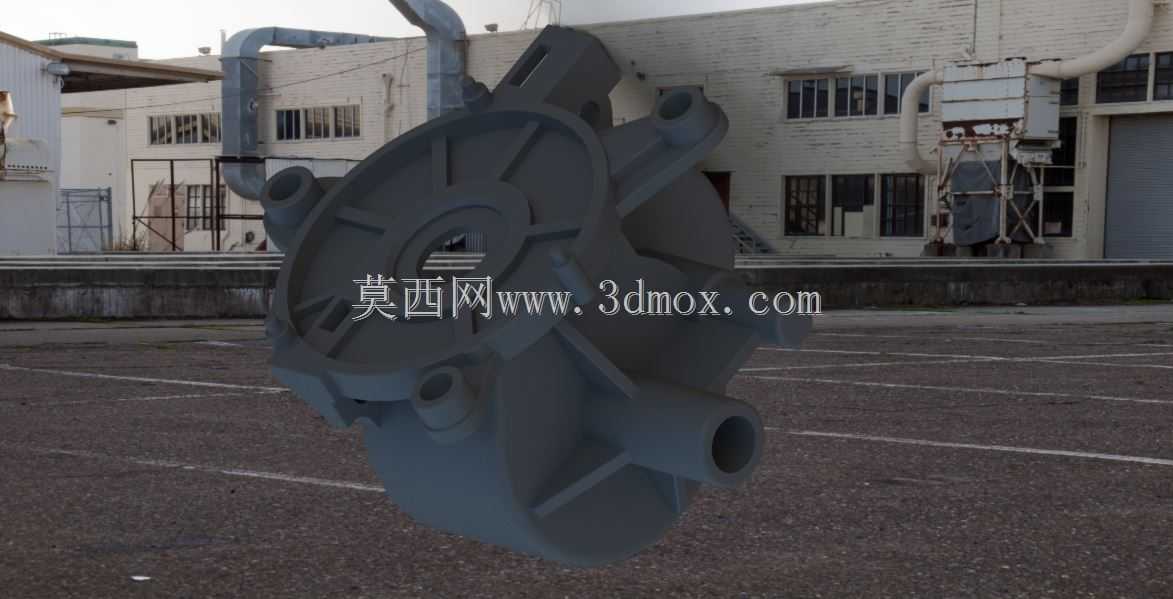

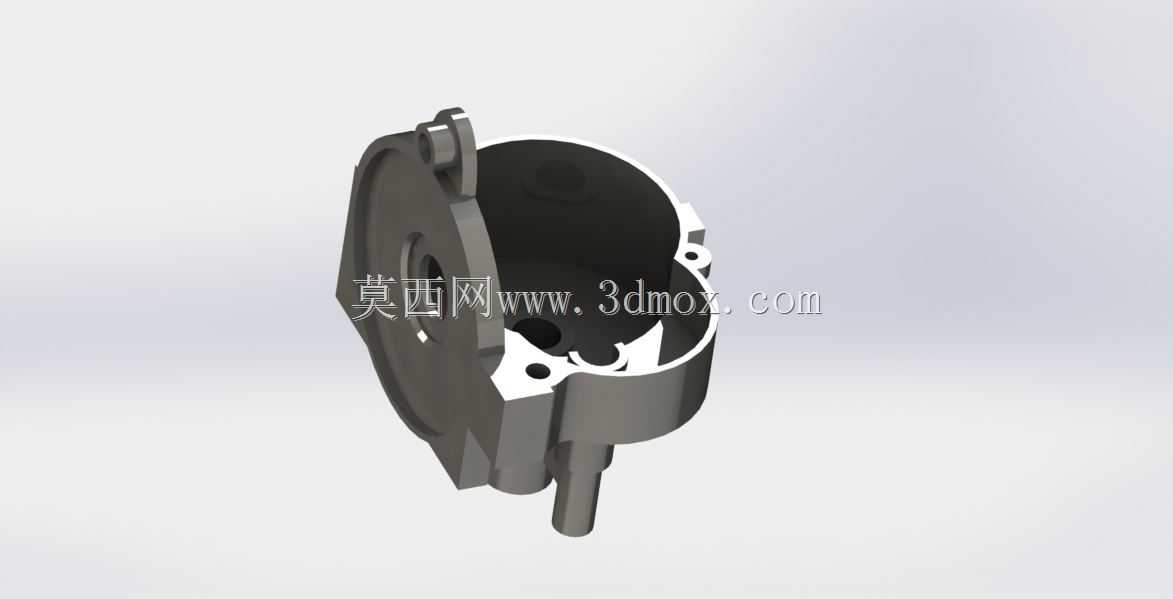

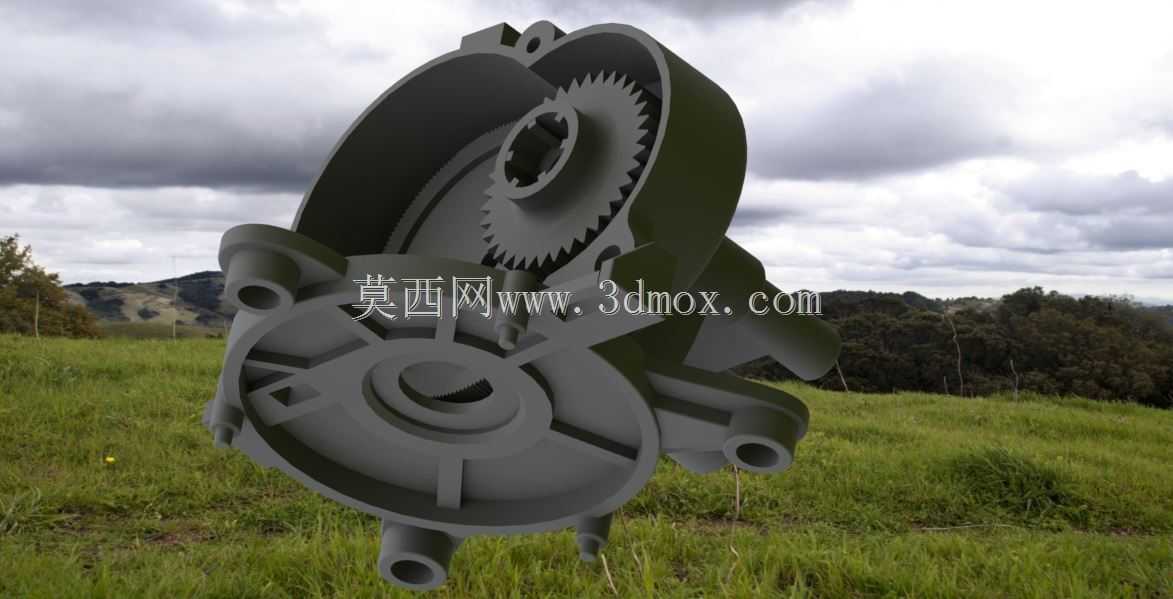

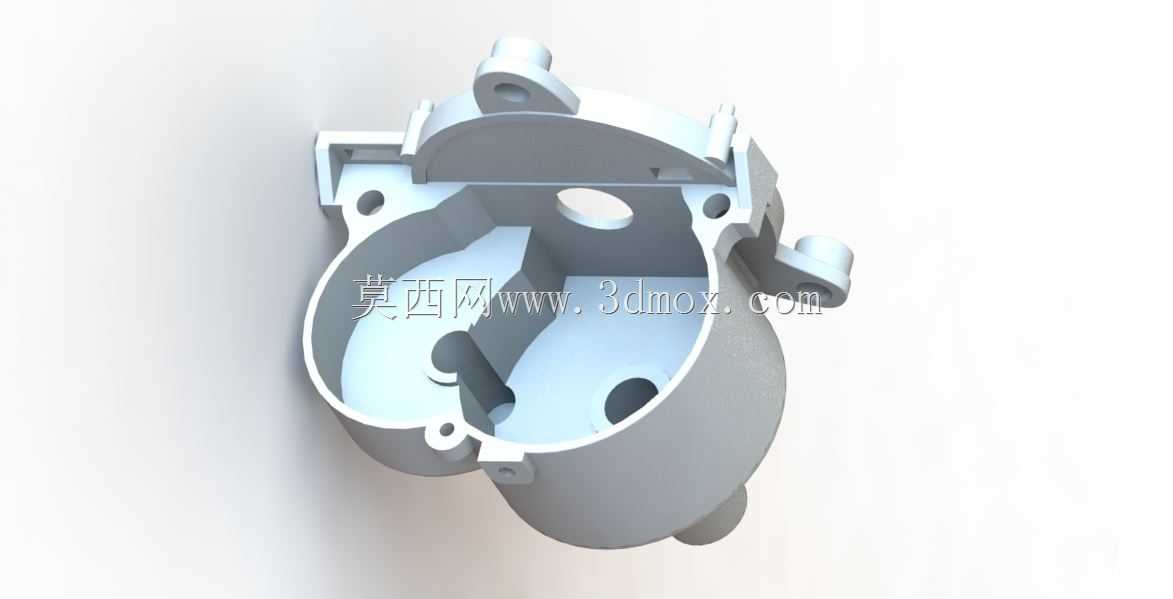

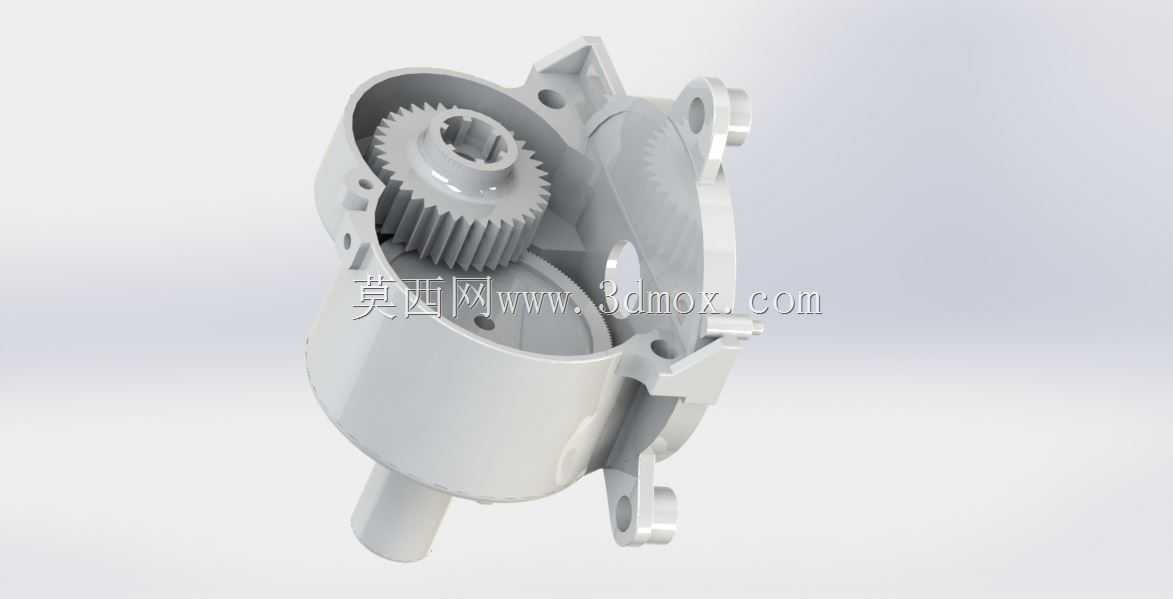

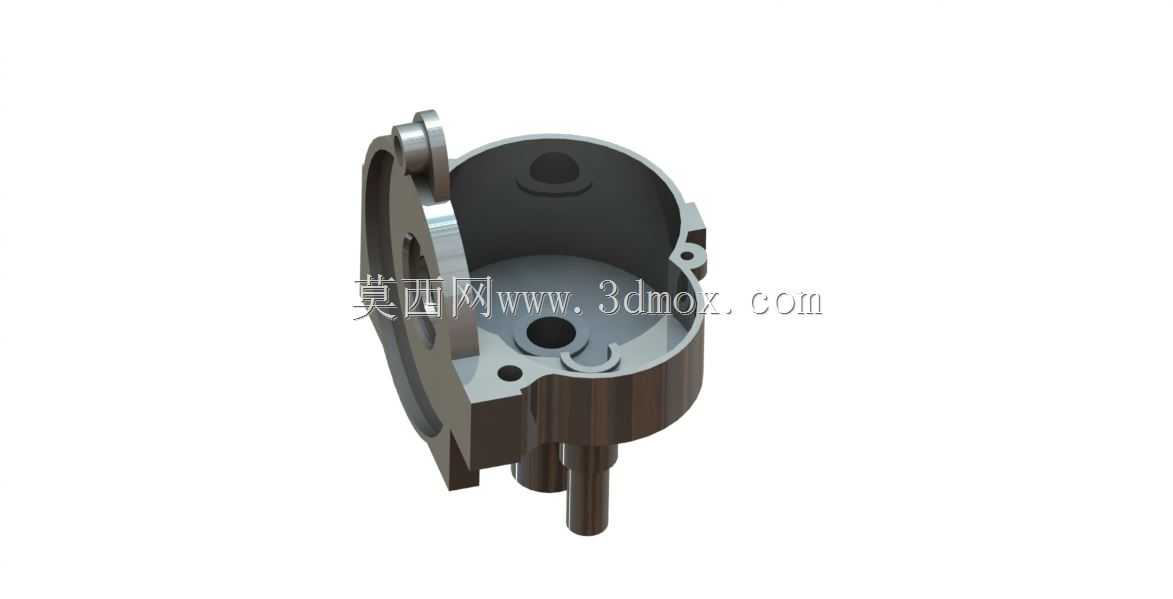

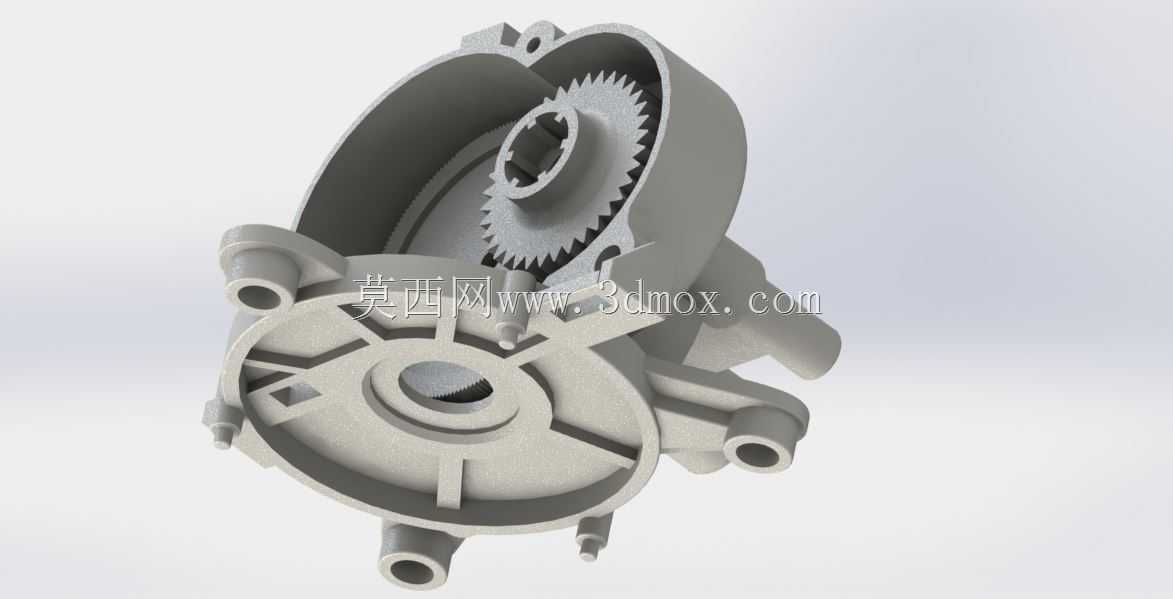

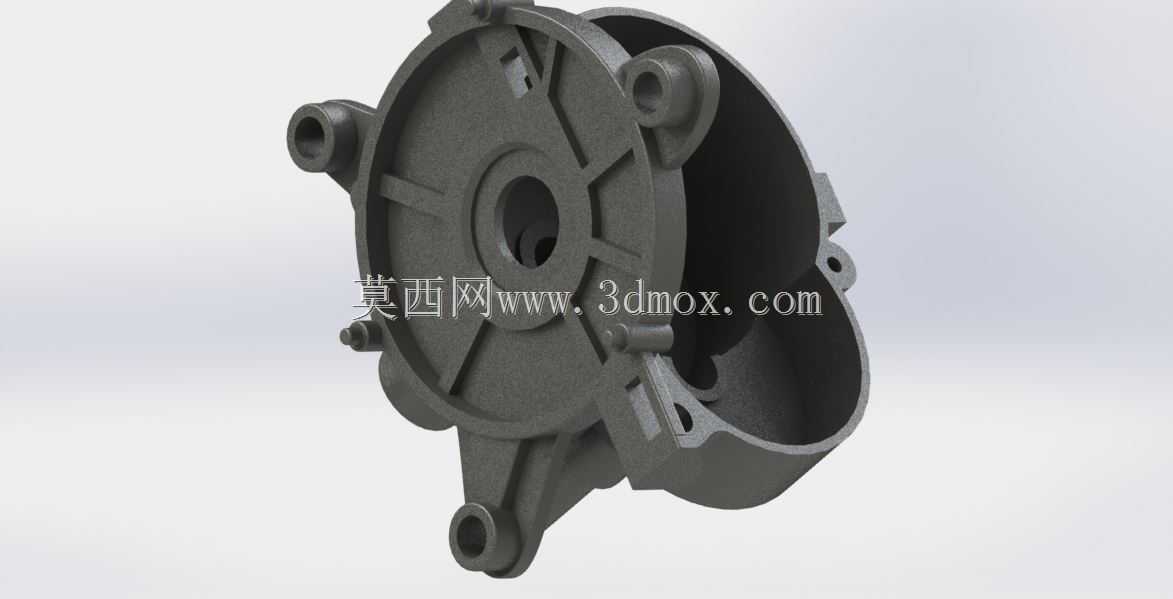

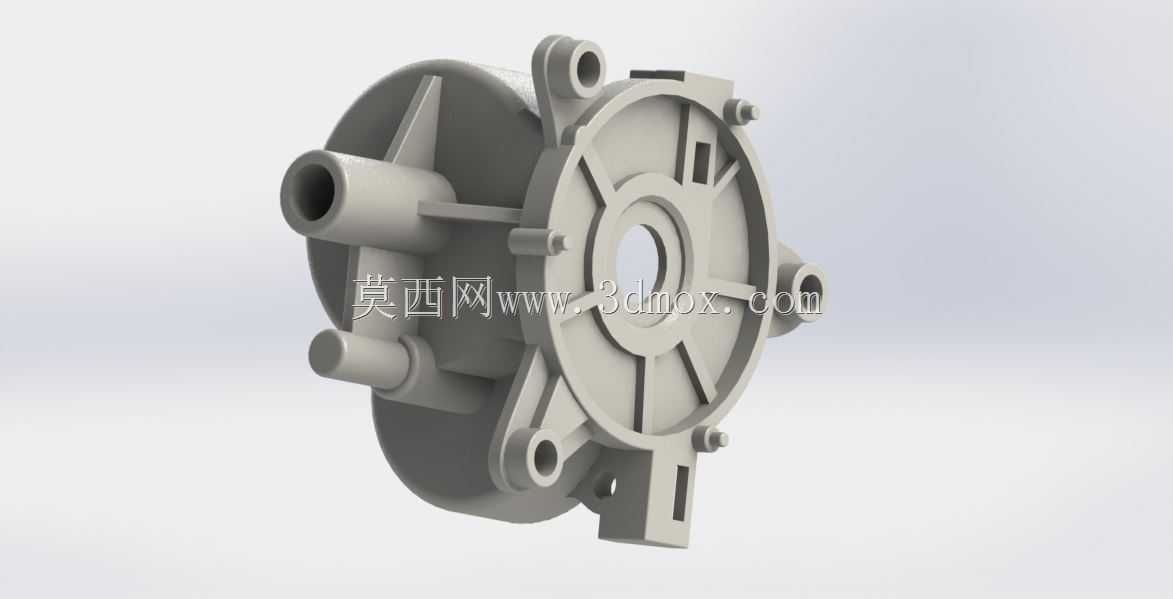

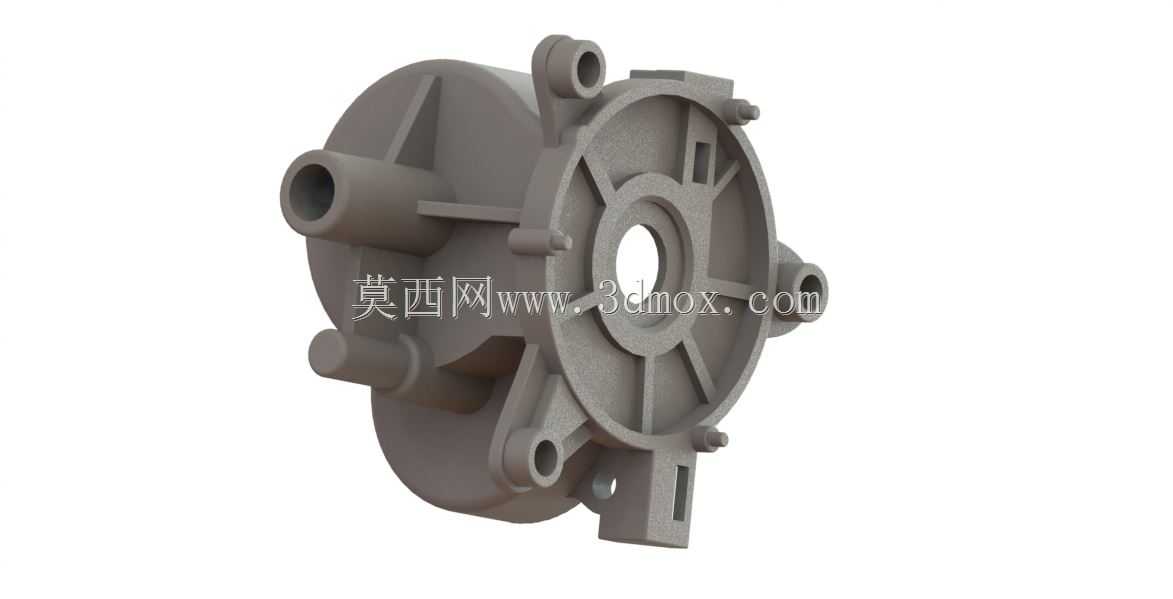

　　这款壳体结构属于流体输送类泵体的核心端盖连接部件，日常在小型自吸泵、家用增压泵以及部分微型隔膜泵的动力端与流体腔衔接位置应用较多，主要承担腔体密封、部件定位、外接管路对接的核心作用。从结构设计逻辑来看，整个壳体采用一体化压铸成型的基体思路，主体圆盘区域作为核心密封贴合面，平面度公差控制在0.05mm以内，保证和泵腔配合时不会出现流体渗漏的问题。中心位置的通孔是为泵轴转动预留的穿装空间，孔位周边设计的环形凸台，一方面是为了提升孔位的结构强度，避免轴件长期转动带来的震动磨损导致孔位变形，另一方面也为密封件的安装预留了卡位，可直接嵌装骨架油封实现动密封，不需要额外加装密封压盖，减少装配环节的零件数量。

　　壳体侧面伸出的两个不同管径的圆柱接口，分别对应流体的吸入与排出通道，接口内径根据常规小流量泵的通径设计，可直接对接标准规格的塑料软管或者硬管接头，接口根部设计的三角形加强筋，从圆盘基体一直延伸到接口外壁，能有效抵消管路安装时的侧向应力，避免接口受外力磕碰出现断裂问题。圆盘基体上均匀分布的多个带孔凸耳，是整个部件的安装固定点位，孔位的位置度公差经过严格校核，和泵体、电机端盖的对应安装孔完全匹配，安装时直接穿装螺栓即可完成定位，不需要额外调整对位，部分凸耳上设计的沉台结构，可让螺栓头完全沉入凸耳内部，避免螺栓外露占用额外安装空间，也能防止螺栓长期暴露在潮湿环境下出现锈蚀。

　　壳体上预留的几个方形通槽，主要是为了平衡壳体两侧的气压，同时也能在设备运行时带走部分轴件转动产生的热量，避免腔体内温度过高导致密封件加速老化。从安装边界来看，整个壳体的最大外圆直径控制在120mm左右，轴向总厚度不超过60mm，侧面接口伸出长度不超过40mm，整体安装占用空间非常紧凑，适配功率在500W以下的小型泵类产品，不管是家用供水设备还是小型工业循环水系统都能适配。设计过程中特意对壳体的壁厚做了均匀化处理，整体壁厚保持在3mm左右，既保证了壳体的结构强度，能承受1.2MPa以内的工作压力，也不会因为壁厚过大导致整体重量超标，同时均匀的壁厚也能适配压铸生产工艺，减少成型过程中出现的缩孔、翘曲等缺陷，降低生产环节的废品率。

　　在实际装配场景中，这个壳体一侧和泵的叶轮腔贴合，另一侧直接和电机的前端盖连接，不需要额外设计过渡连接零件，叶轮转动时产生的轴向力可以通过这个壳体直接传递到电机端盖，由电机的轴承承担载荷，整个传力路径非常短，能减少长期运行过程中的结构形变。壳体表面没有多余的装饰性结构，所有的凸台、筋位都是从功能需求出发设计，没有冗余结构，既方便压铸生产时的脱模，也能减少后期机加工的工序量，除了密封贴合面、轴孔位置需要做精加工之外，其余区域直接保持压铸成型的表面即可满足使用要求，能有效控制生产加工的成本。针对不同的使用场景，这个壳体的材质可以选用压铸铝合金或者增强工程塑料，铝合金版本适合有一定强度要求、工作温度稍高的工业场景，工程塑料版本适合家用供水、水族循环等对防腐要求较高、工作载荷偏低的场景，两种材质对应的结构尺寸完全一致，可以实现通用互换，不需要针对材质重新调整配套零件的尺寸。
