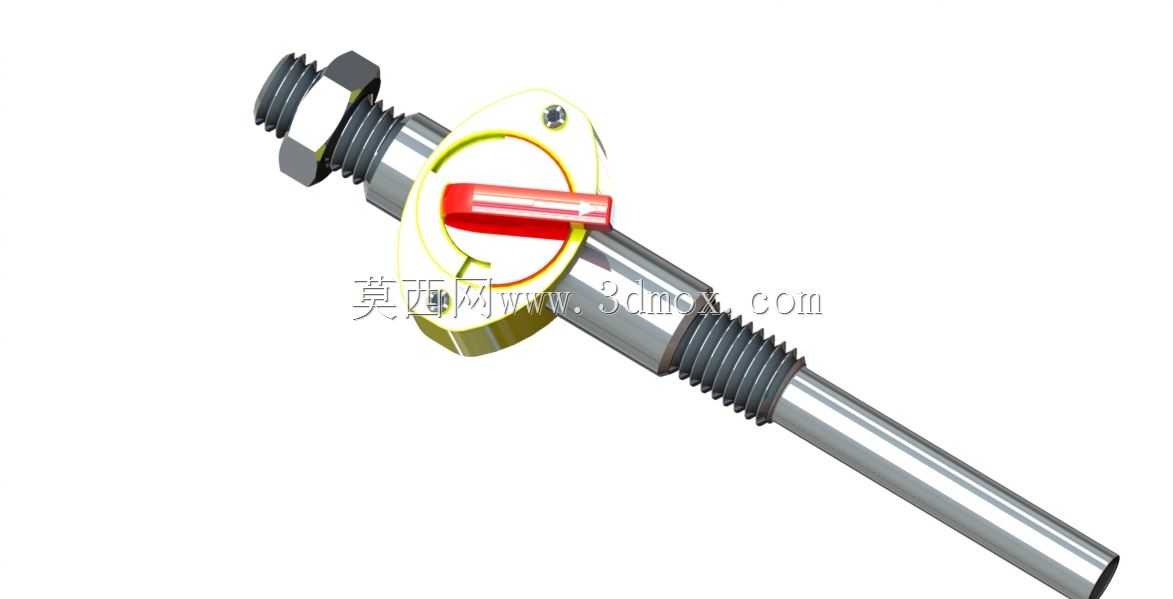

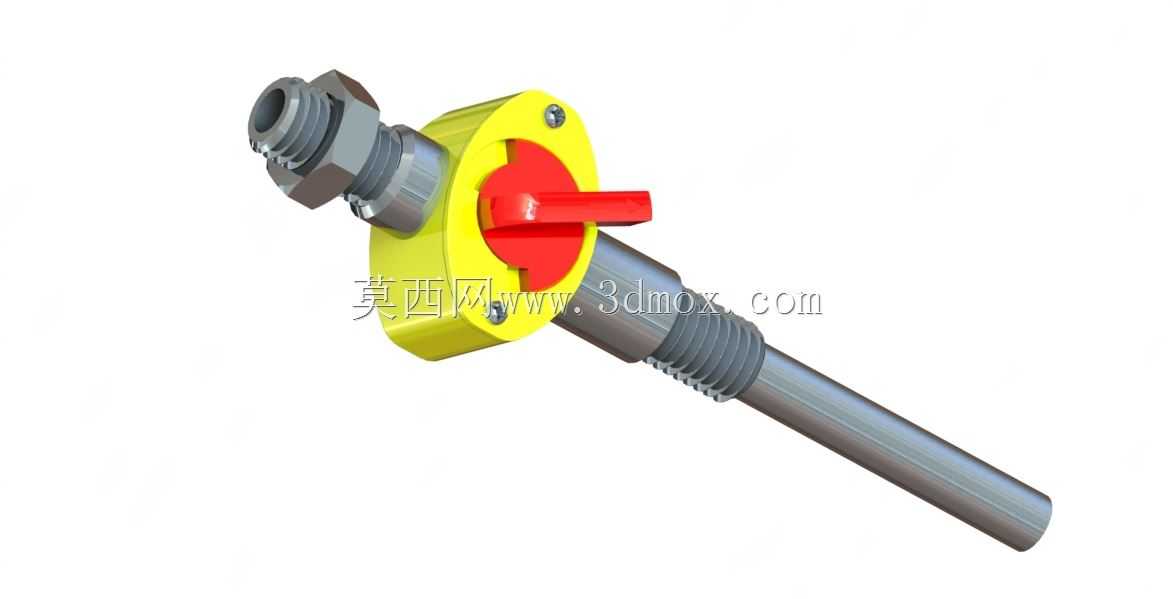

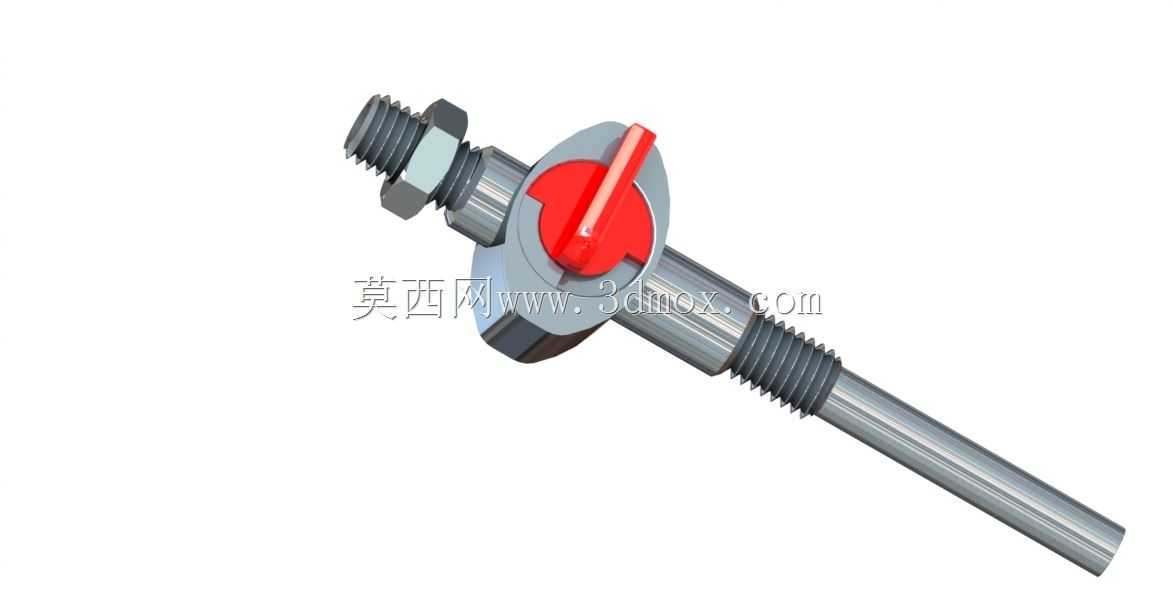

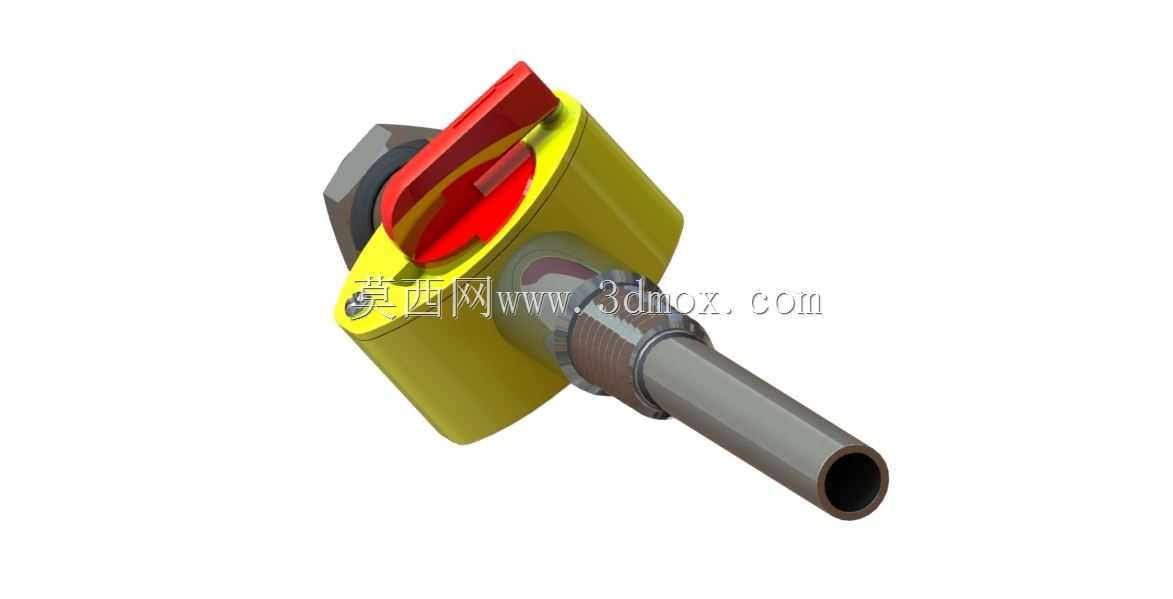

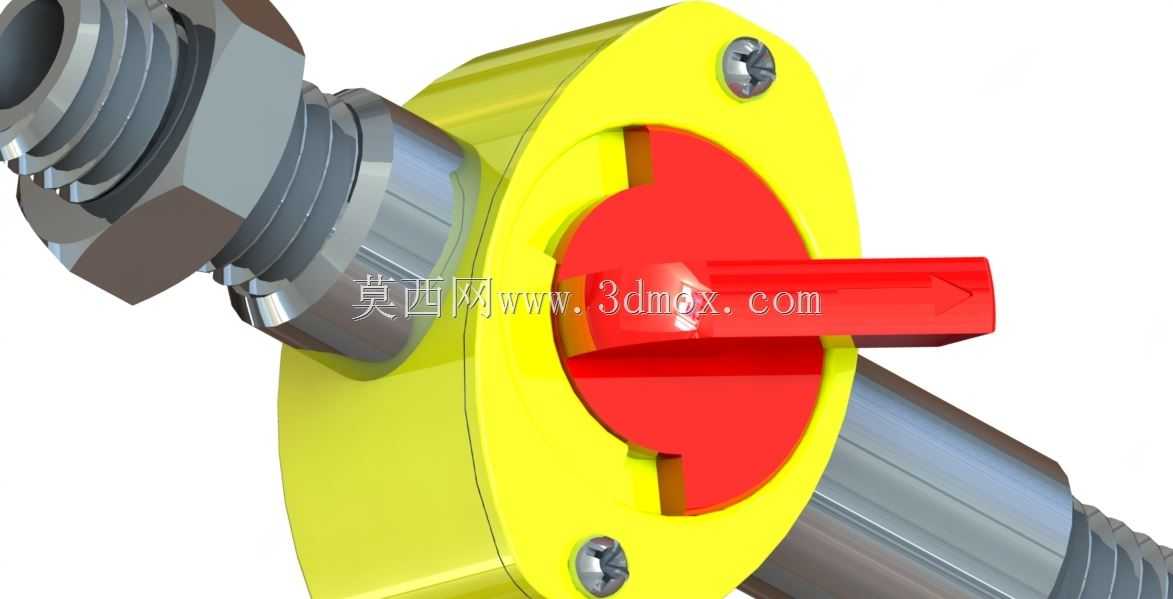

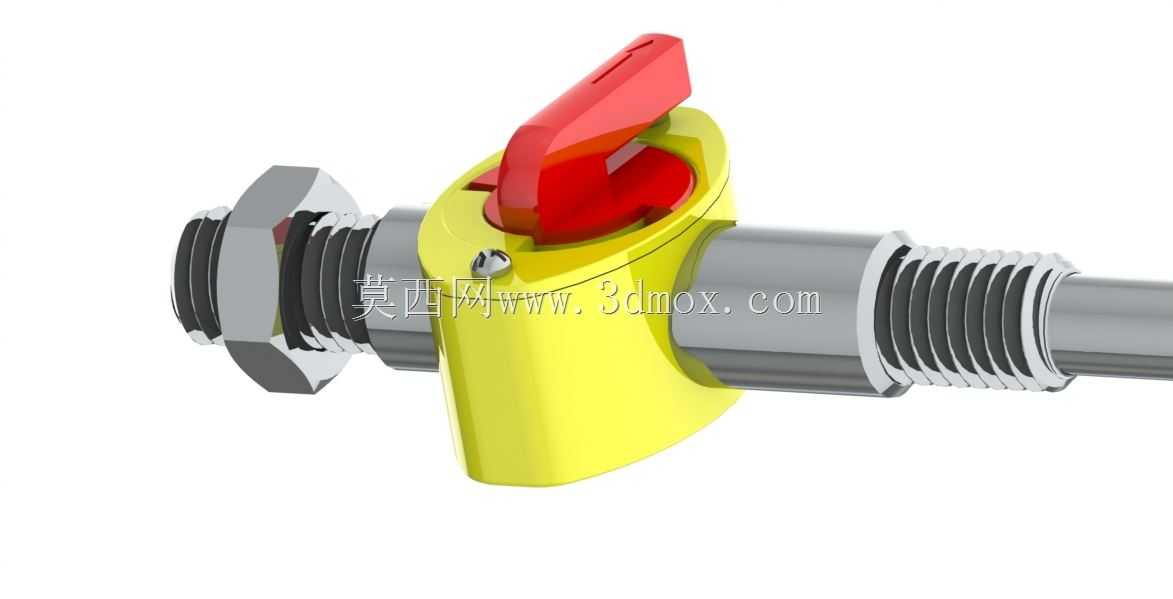

带红色手柄的穿板式燃油开关阀结构

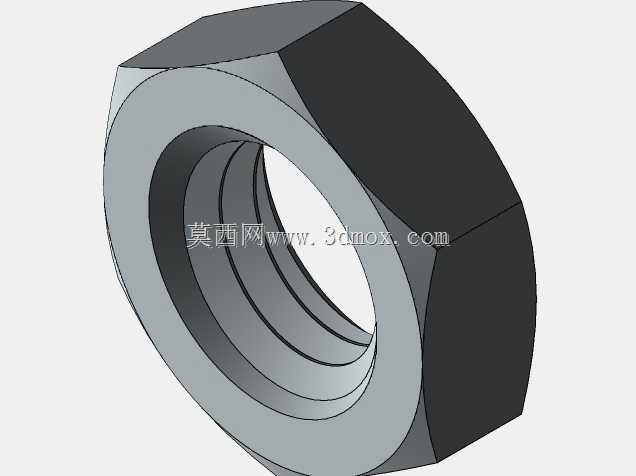

　　这款穿板式手动燃油开关阀，主要应用在小型通用动力设备、移动式燃油供给机组、改装作业车辆的辅助油路系统中，承担油路通断控制的核心功能，可在设备检修、长期停放、油路故障排查时快速切断燃油供给，避免燃油渗漏、误供油引发的安全隐患。从实际使用场景来看，这类阀件常安装在燃油箱侧壁、设备机身隔板位置，阀体两端的外螺纹结构可直接穿过预制安装孔，通过配套六角锁紧螺母完成固定，不需要额外设计安装支架，能大幅压缩油路布置的占用空间，适配壁厚3-12mm的各类金属、非金属安装面板，安装时仅需在面板上开出对应直径的过孔即可，对安装面的平面度要求不高，螺纹配合处加装密封垫圈就能满足燃油密封要求。

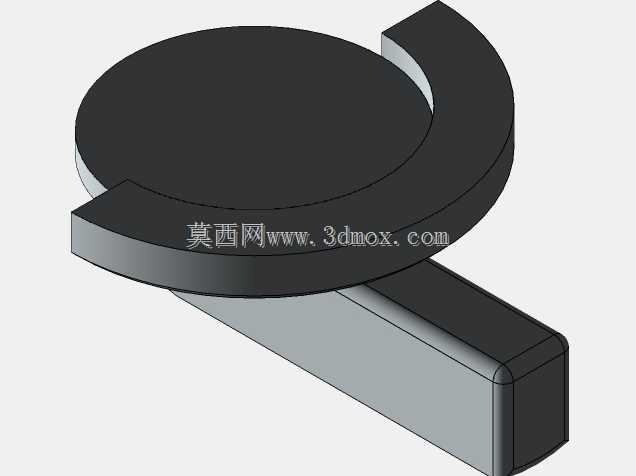

　　结构设计上，阀体采用通径式流道结构，内部阀芯为锥形密封结构，和黄色阀座的配合面经过精度研磨，在手柄旋转90度的行程内即可实现全开、全关的状态切换，操作力矩控制在0.8-1.5N·m区间，操作人员不需要借助额外工具，徒手扳动红色手柄就能完成操作，手柄表面做了防滑的凸起造型，即使手上沾有油污也能稳定施力，不会出现打滑脱手的问题。手柄的旋转位置设置了明确的档位限位，全开和全关位置都有硬限位结构，避免操作时旋转过位导致阀芯密封面磨损，同时手柄的颜色采用高饱和度的红色，在设备整体的金属、工程塑料配色中辨识度极高，操作人员巡检时可以快速判断阀门的开关状态，不需要凑近观察标记，降低误操作概率。

　　阀体两端的外螺纹为标准管螺纹规格，可直接适配市面上通用的燃油软管、硬管接头，不需要定制非标转接件，流道的通径尺寸匹配小流量燃油供给的需求，全开状态下的流道阻力极小，不会对燃油供给造成额外压损，能够满足额定流量下的燃油输送要求。阀座部分采用耐燃油腐蚀的工程塑料材质，和金属阀体结合的位置设置了两道O型密封圈，长期浸泡在汽油、柴油等常见燃油介质中不会出现溶胀、开裂问题，密封寿命可以满足设备全生命周期的使用要求，不需要频繁拆解更换密封件。阀芯和操作手柄的连接位置设置了防松结构，长期反复操作不会出现手柄松动、档位错位的问题，即使在设备振动较大的工况下，也不会因为振动导致阀门自行开关，保障油路状态的稳定性。

　　从安装边界来看，阀门整体的轴向安装长度适配常规的设备隔板厚度，安装完成后手柄侧的突出高度控制在合理范围，不会和周边的管路、结构件发生运动干涉，手柄旋转的全行程范围内没有结构遮挡，操作空间充足。阀体的金属部分采用镀锌防锈处理，在户外、潮湿的使用环境下也不会出现锈蚀卡滞的问题，适合各类非道路移动设备、小型发电机组、农用作业机械的油路系统使用。设计过程中充分考虑了实际维护的便利性，当阀门出现故障时，仅需要拆下阀座顶部的固定螺丝，就能取出阀芯和密封件进行检查更换，不需要将整个阀体从安装面板上拆下，也不需要排空整个油路的燃油，大幅降低后期维护的工作量和燃油损耗。
