塞古里达3/4规格截止式阀件结构

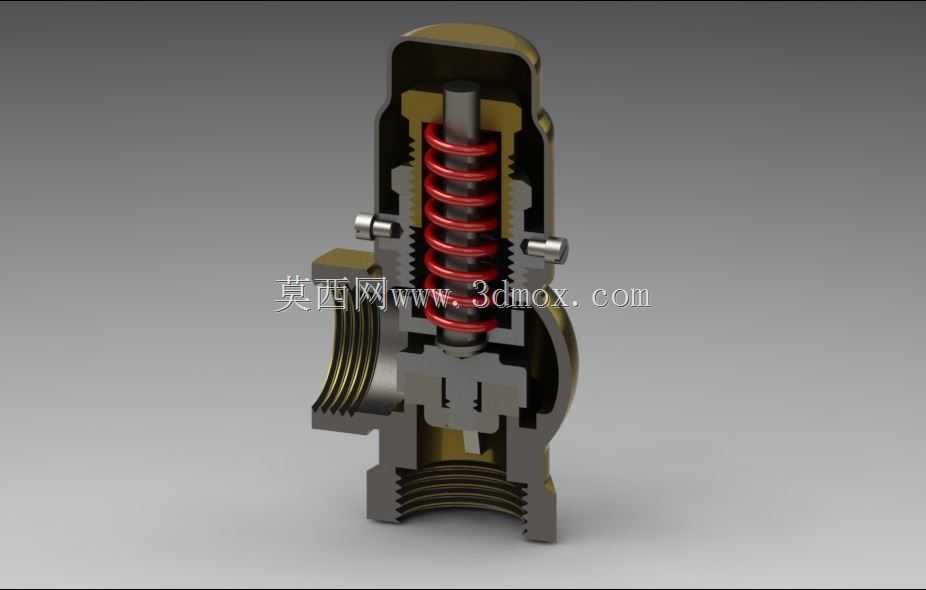

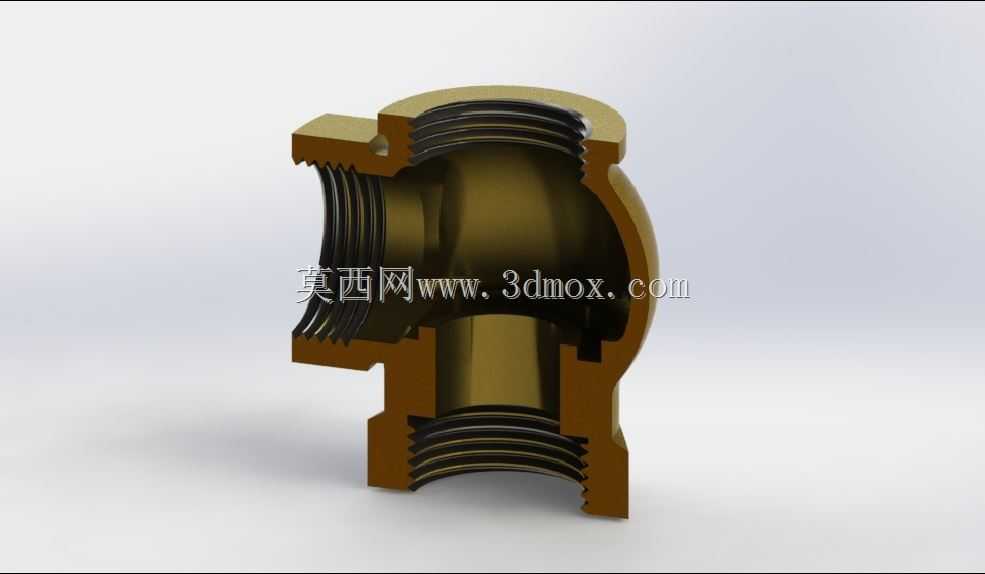

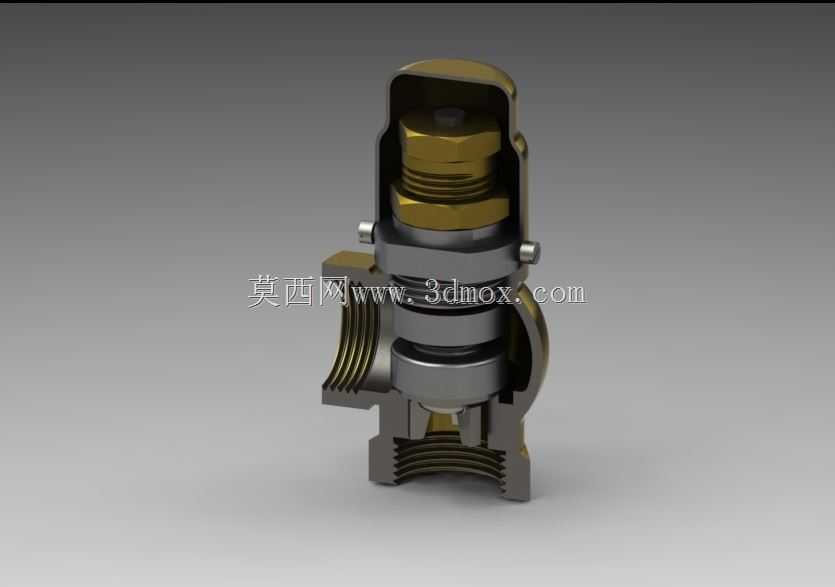

　　这款3/4规格的塞古里达阀件，主要应用在民用给排水、小型工业流体输送支路、暖通空调水循环管路等场景中，作为支路通断控制的核心构件，承担着截断或导通管路内流体的作用，适配公称通径20mm的常规管路系统，日常工况下可耐受常规水压与非腐蚀性流体的长期冲刷。从结构设计来看，该阀件采用上下分体式装配逻辑，主体壳体为黄铜材质锻压成型，内部流道做了圆弧过渡处理，尽可能降低流体通过时的局部阻力，减少管路压损；上部调节结构采用梯形螺纹传动，旋转手轮时可带动阀瓣做垂直方向的升降运动，实现阀口的开度调节与完全截断，阀瓣与阀座的密封面采用锥面配合结构，相比平面密封具备更好的对中性，即便长期使用出现轻微磨损，也能依靠旋紧行程补偿磨损量，延长密封使用寿命。

　　阀件的两端均采用内螺纹连接结构，螺纹规格匹配国标3/4英寸管螺纹标准，安装时无需额外焊接法兰，直接在管端缠绕生料带后旋入即可，安装边界尺寸紧凑，整体轴向长度控制在70mm以内，最大径向尺寸不超过40mm，适合在管路排布密集、安装空间局促的场景下使用，比如家装厨卫的进水支路、设备内部的冷却水支管等位置，不会因为构件体积过大挤占其他管路或元器件的布置空间。在功能特性上，该阀件的中腔密封采用多层组合填料结构，填料压盖通过侧面的两个对称锁紧螺栓固定，当阀杆往复旋转出现填料磨损渗漏时，可均匀拧紧两侧螺栓压缩填料，实现不停机状态下的在线密封维护，无需将整个阀件从管路中拆卸下来，大幅降低后期运维的工作量与成本。阀件上部的防护帽结构可隔绝外部灰尘、

　　水汽对阀杆螺纹的侵蚀，避免长期暴露在潮湿环境下出现螺纹锈蚀卡涩的问题，即便在地下室、户外管廊等湿度较高的安装场景中，也能保证操作力矩稳定，不会出现拧不动、关不严的情况。从建模逻辑来看，该三维结构完整还原了实际产品的所有装配关系，每个零件的配合公差都按照常规五金阀件的加工精度做了预留，比如阀杆与填料腔的间隙控制在0.1-0.2mm之间，螺纹配合的公差带选用6H/6g的通用配合等级，既保证装配时的顺畅度，也不会因为间隙过大出现晃动偏斜的问题。内部流道的建模严格按照实际通径尺寸构建，没有出现多余的结构遮挡流道，在做流体仿真分析时可以直接提取内部流道网格，无需额外做几何清理工作，对于做管路系统设计、阀件选型校核的工程师来说，

　　可以直接将该模型导入装配体中做干涉检查，验证安装空间是否充足，也可以基于该结构做参数化修改，调整通径规格、密封形式来适配不同的工况需求。在实际选型应用中，这类阀件需要注意适配的流体温度范围，常规黄铜材质的结构适配流体温度不超过120℃，如果用于高温热水或者蒸汽管路，需要更换对应的密封填料与壳体材质，但该基础结构的设计逻辑具备很强的通用性，只需要替换对应材质的零件即可拓展应用场景。另外，该阀件的操作力矩设计符合民用管路配件的操作要求，无需借助额外的扳手工具，徒手旋转上部的手轮即可实现完全开闭，对于普通用户来说操作门槛低，不会出现因为力矩过大拧不动、或者力矩过小关不严的问题。结构上的对称设计也让安装时无需区分进出口方向，正反安装都不会影响密封性能与通流能力，降低现场安装的出错概率，适合批量安装的施工场景，减少施工人员的判断成本，提升管路铺设的效率。
