立式双风机循环风道内部结构设计

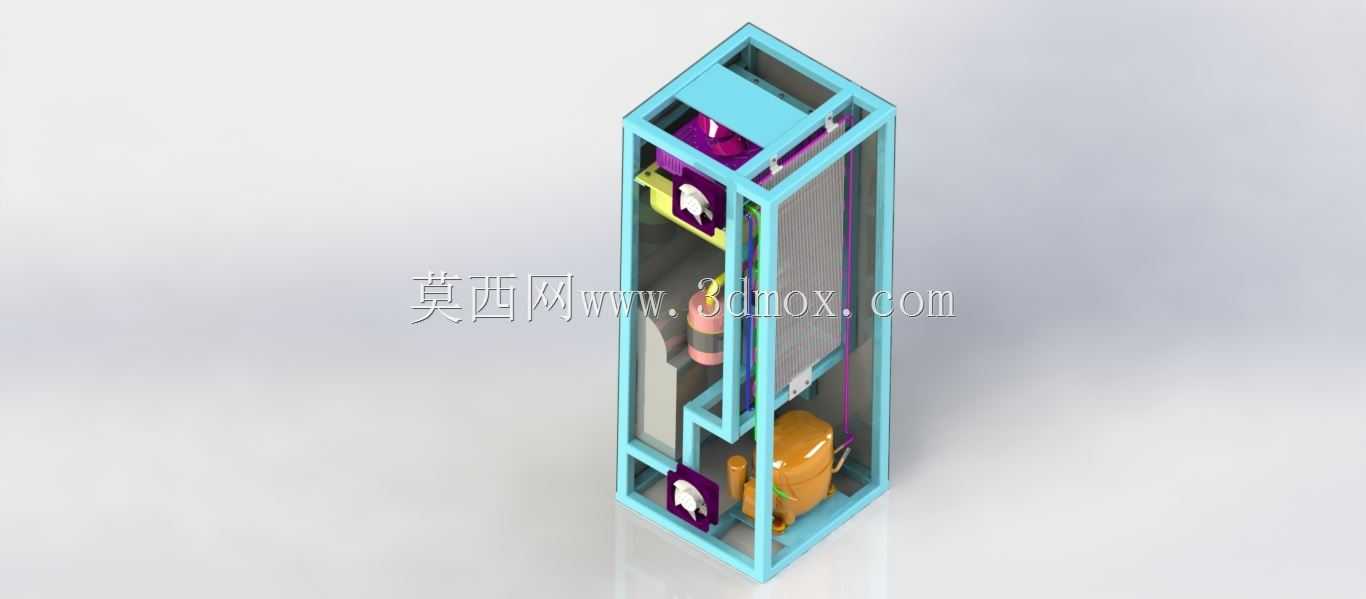

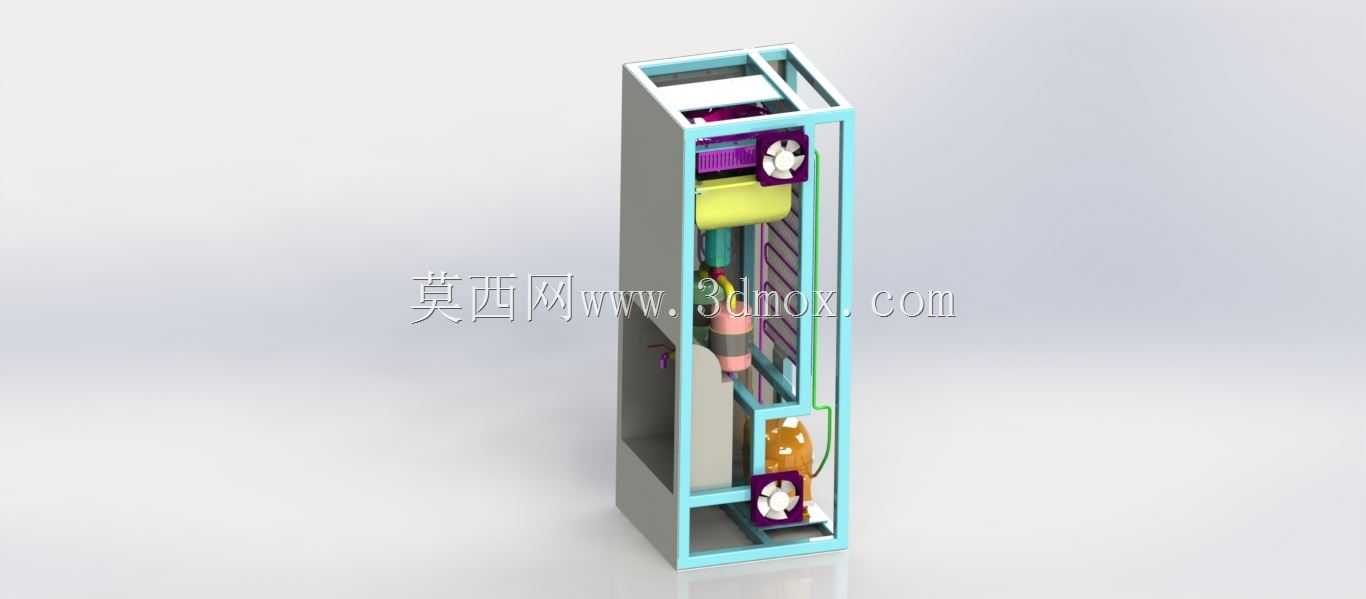

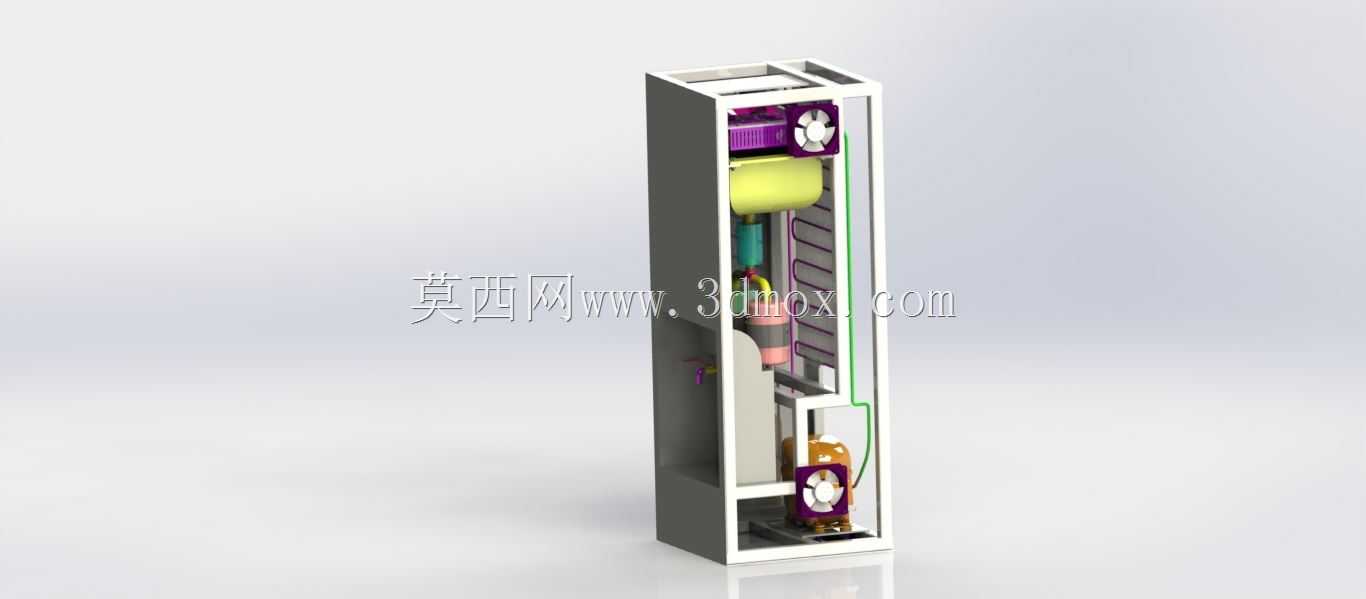

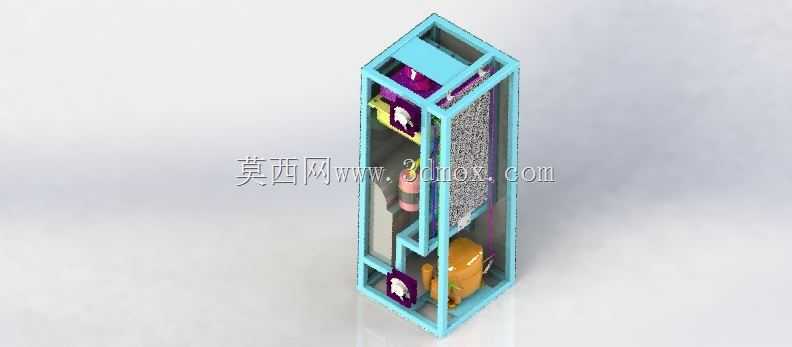

　　从结构剖视视角能清晰看到这套立式通风装置的完整内部排布，整体采用窄长型立式框架布局，外框以轻质型材做主体支撑，所有功能组件沿竖直方向依次排布，最大化利用纵向安装空间，适配狭小竖向安装位的使用需求。这类结构常见于小型机柜散热、窄空间空气循环、立式小型温控单元等场景，在设备排布紧凑、横向安装空间不足的工业现场，这类立式风道结构能在极小的占地范围内完成定向空气导流与循环作业。

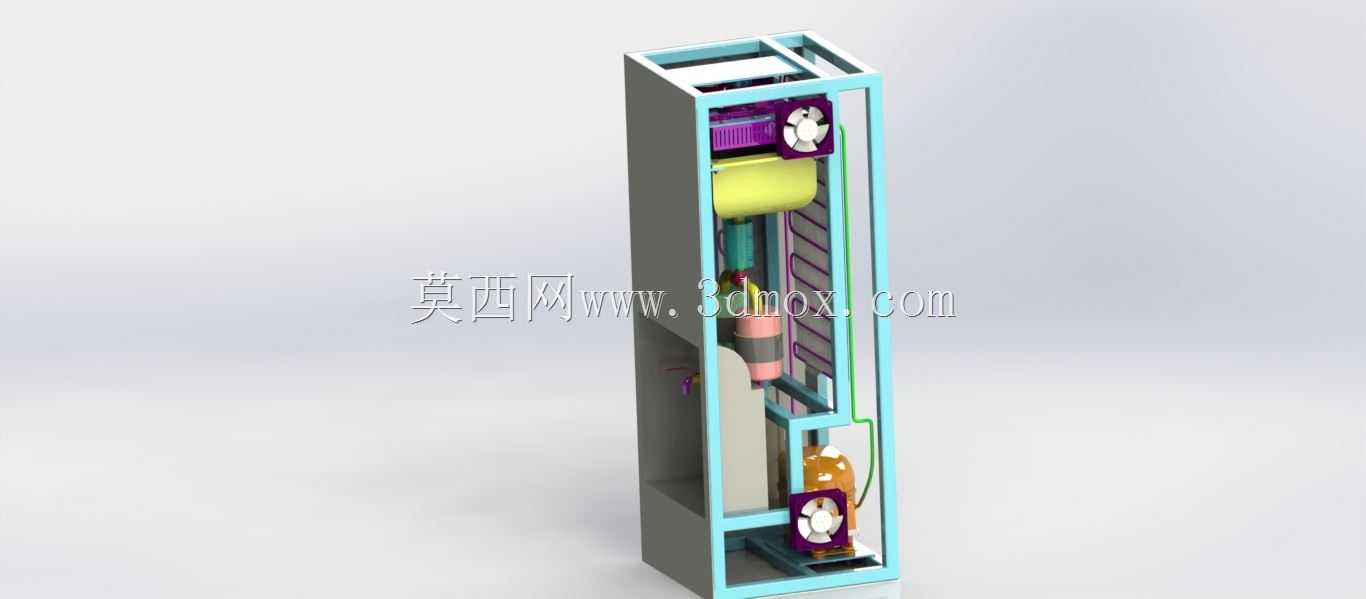

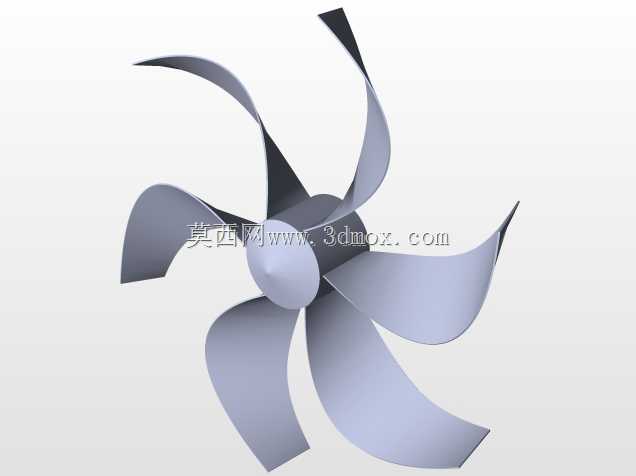

　　整套结构的核心动力源为上下布置的两组轴流风机，分别位于框架的顶部与底部区域，风机通过专用安装支架固定在框架侧部的安装板上，安装位预留了减震垫的装配间隙，避免风机运行时的振动传递至外框引发共振。上下双风机的布局形成了下进上出的完整风路，底部风机负责将外部空气导入风道内部，流经中间段的功能组件区域后，由顶部风机将换热后的空气导出，相比单风机结构，双风机对置布局能大幅提升风道内部的风压均匀性，避免风道中段出现气流死角。

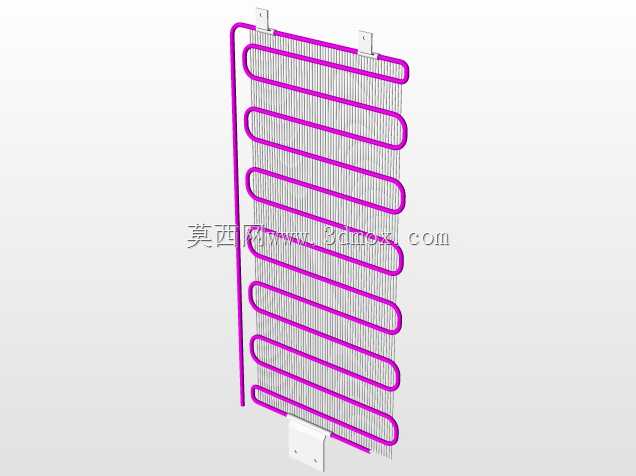

　　风道中段的结构设计做了分层处理，靠近侧安装板的位置预留了功能组件的安装位，从剖视结构能看到不同直径的柱状组件沿竖直方向依次固定，组件与风道壁之间预留了均匀的气流过流间隙，间隙尺寸经过测算，既保证气流能充分接触组件表面完成热交换，又不会因为间隙过大导致气流流速下降影响换热效率。风道另一侧设置了竖直排布的导流格栅，格栅叶片角度做了统一倾斜处理，能引导气流沿竖直方向平稳流动，减少气流在风道内部的紊流与涡流损耗，降低风机运行时的风噪。

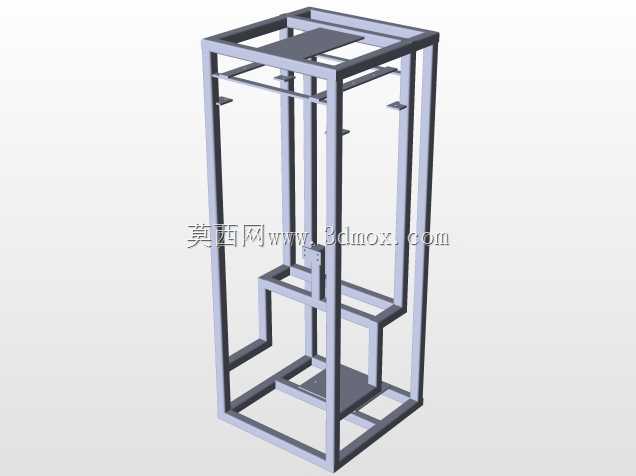

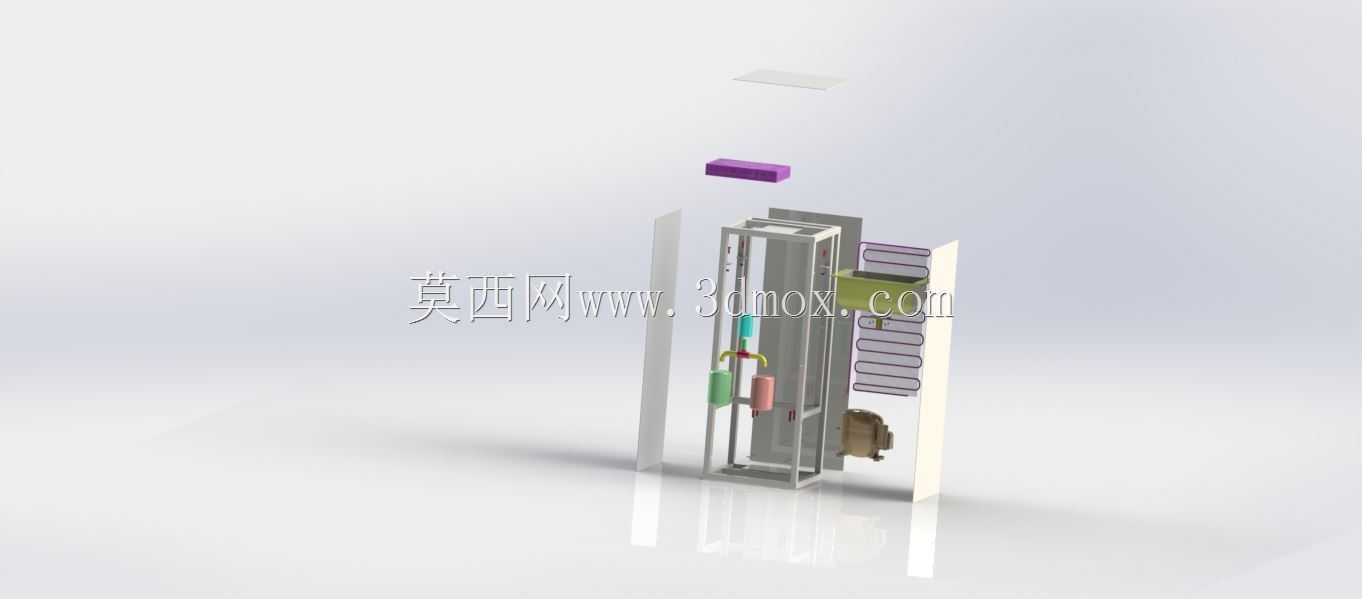

　　外框架的设计采用了拼装式结构，侧梁与上下端板通过角件连接，不需要复杂的焊接工艺，装配时可以先将内部所有组件固定在侧安装板上，再完成外框的拼装，大幅降低装配难度。框架的安装边界做了统一规划，背部安装板预留了标准的壁挂安装孔位，底部预留了落地支撑的安装脚位置，既可以壁挂安装在设备机柜侧壁，也可以直接落地放置在设备舱内部，适配不同的安装场景。

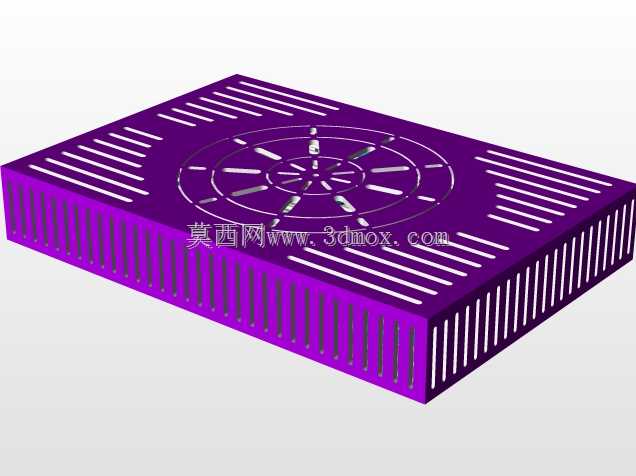

　　从结构细节来看，风机的接线沿框架内侧的走线槽排布，走线槽与风道区域做了隔离处理，避免气流长期吹拂线缆加速线缆老化，同时也避免线缆干扰风道内部的气流走向。风道内壁做了光滑处理，没有突出的结构棱角，减少气流流动时的沿程阻力。上下端板的位置预留了通风网板的安装槽，网板可以过滤进入风道的空气中的大颗粒杂质，避免杂质附着在风机叶片或者中段组件表面，影响长期运行的稳定性。

　　在实际选型应用中，这类立式风道结构可以根据实际通风量需求更换不同功率的风机组件，框架的型材规格也可以根据安装空间的尺寸做适配调整，中段的功能组件安装位预留了通用安装孔，可适配加热模块、制冷模块、过滤模块等不同功能组件，拓展成小型立式温控装置、空气净化单元、机柜散热单元等不同用途的设备。结构设计时充分考虑了维护便利性，外侧的导流格栅采用可拆卸式固定，不需要完全拆解外框就可以拆下格栅清理风道内部的积尘，或者更换中段的功能组件，降低后期维护的操作难度。

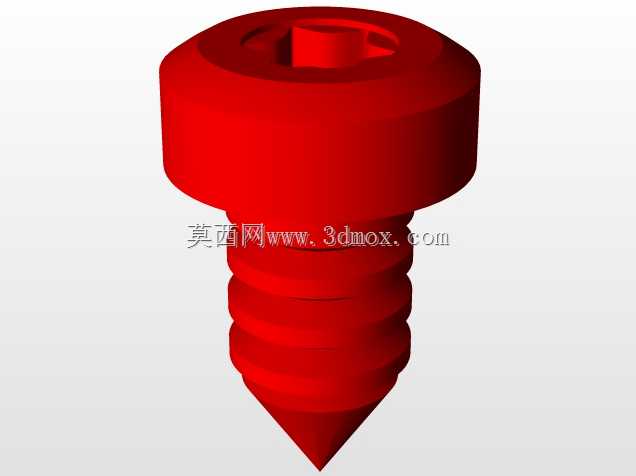

　　整体结构的受力分布经过优化，重量较大的风机组件分别布置在上下端靠近安装固定点的位置，降低框架中部的承重负荷，避免长期使用后框架出现变形。风道的过流截面沿竖直方向保持一致，保证气流在整个风道内的流速稳定，不会因为截面突变产生额外的风阻。所有固定件都采用标准通用规格，装配和维护时不需要特殊工具，符合工业设备的通用设计要求。
