手摇式双辊压延送料传动机构

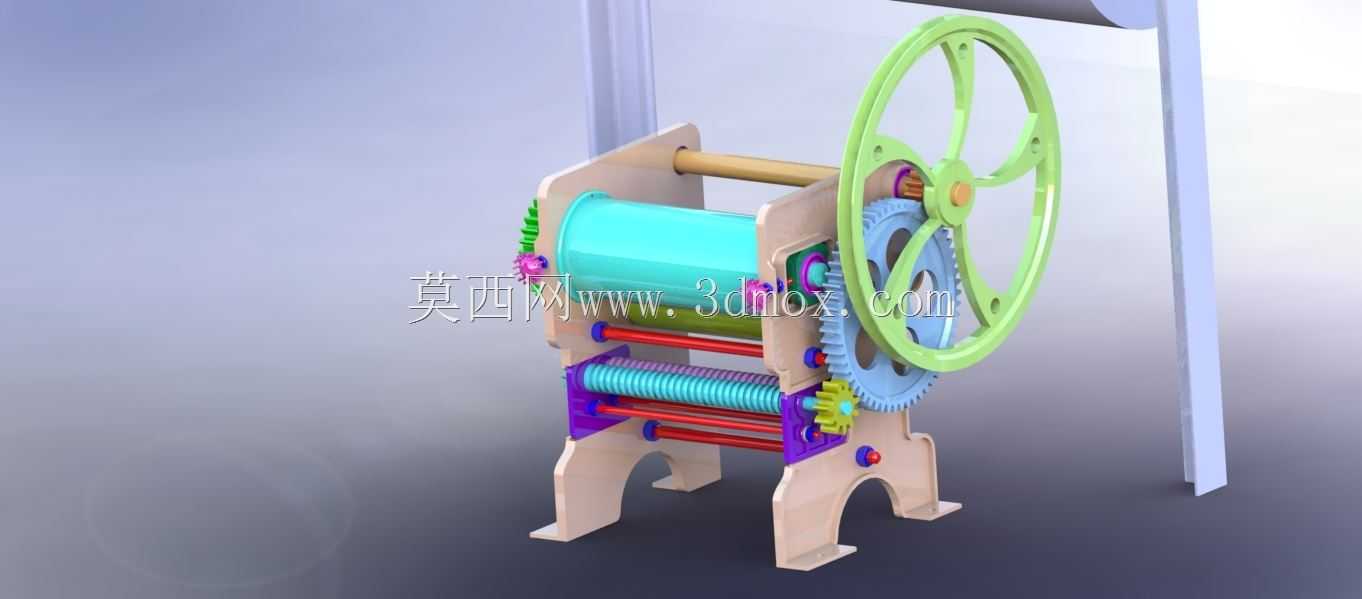

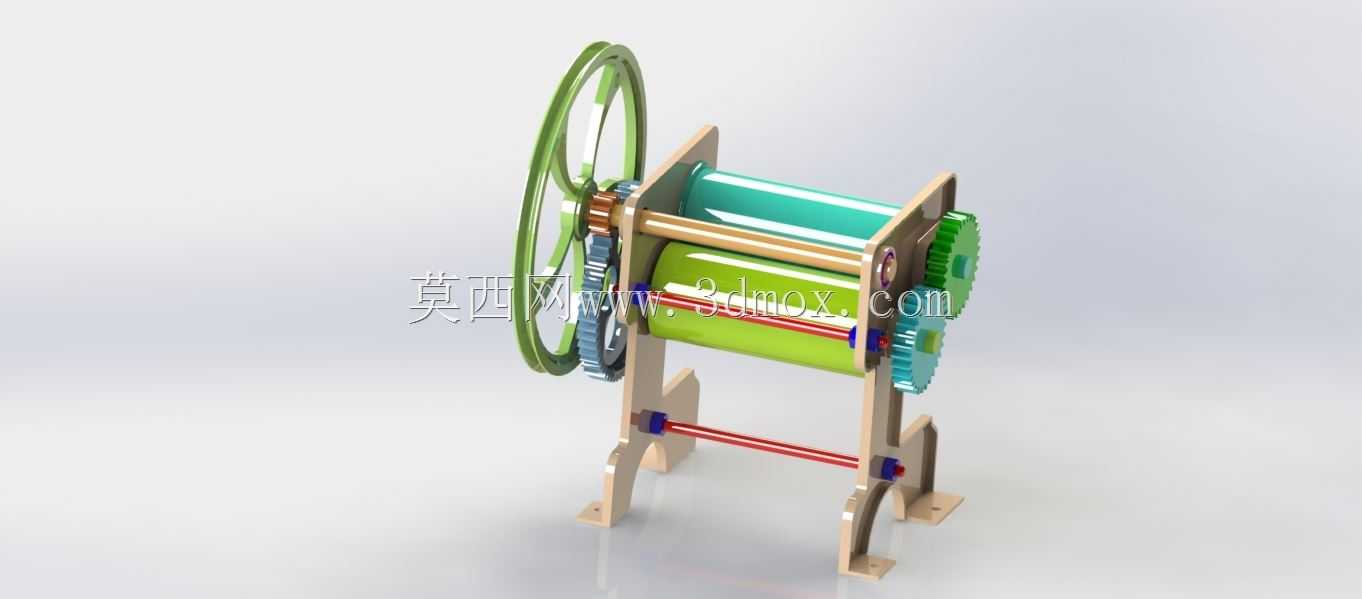

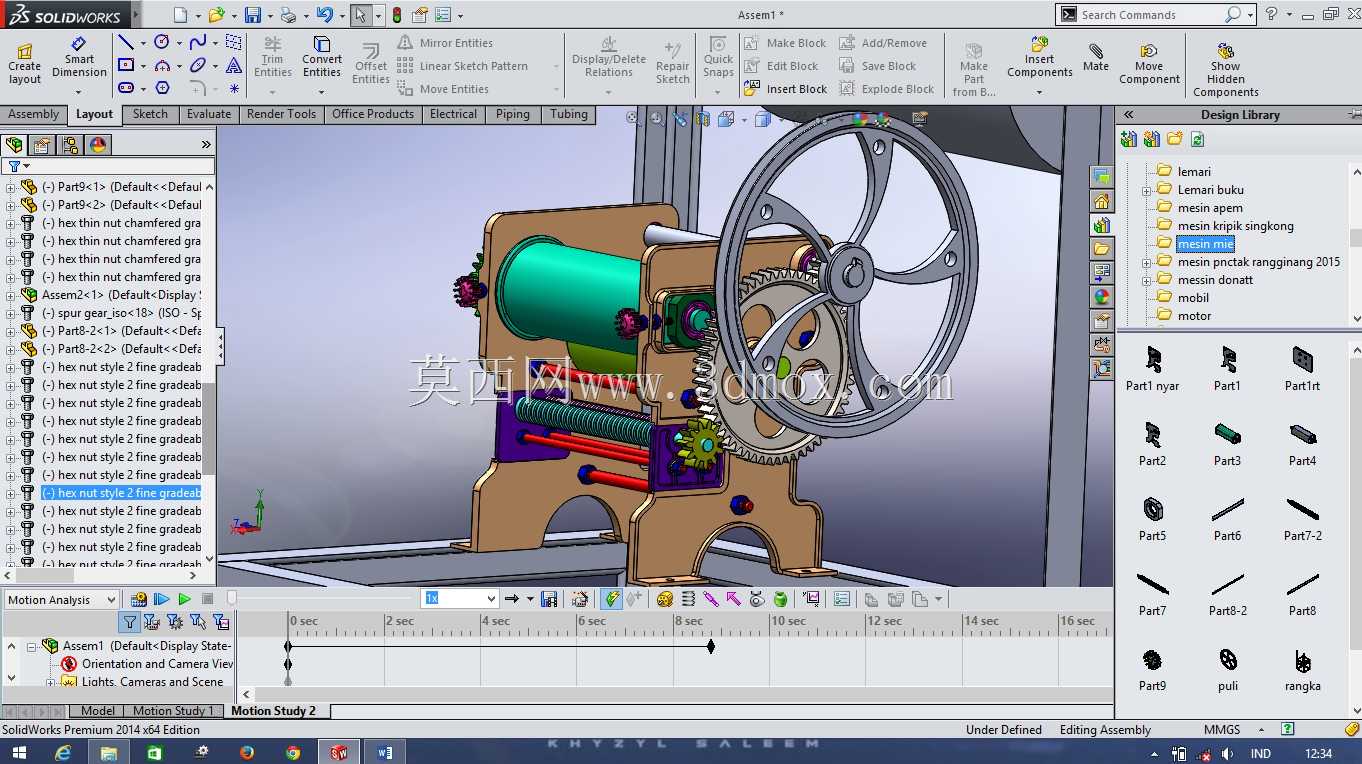

　　这套手动双辊压合传动结构，主要面向小型作坊、教学实训场景下的薄料压延、涂胶覆合工序设计，无需外接动力源，完全依靠手摇输入扭矩完成作业，适配厚度0.1mm到2mm的柔性片材，包括纸张、薄皮革、塑料薄膜、小型金属箔材的压平、涂胶后覆合作业，在没有供电的户外作业场景、职业院校机械原理实训课堂、手工皮具小批量加工场景中都能适配使用。从结构布局来看，整机采用立式侧板支撑架构，两块对称的立式支撑板作为所有核心部件的安装基准，支撑板底部开设支撑脚缺口，可直接放置在平整工作台面使用，无需额外打孔固定，整机放置后的边界尺寸控制在长220mm、宽120mm、高260mm范围内，不会占用过多操作台空间，单人即可完成搬移换位。

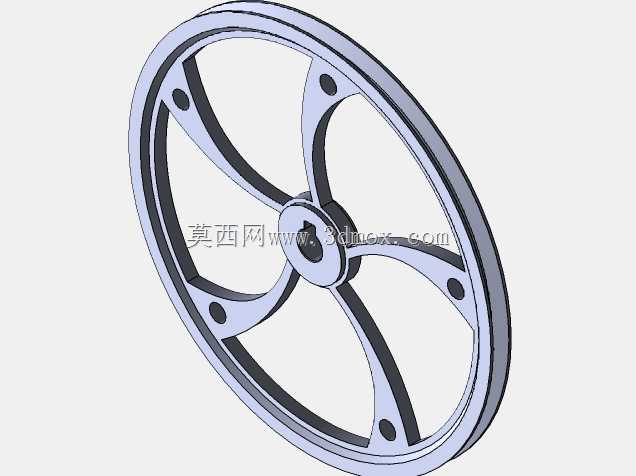

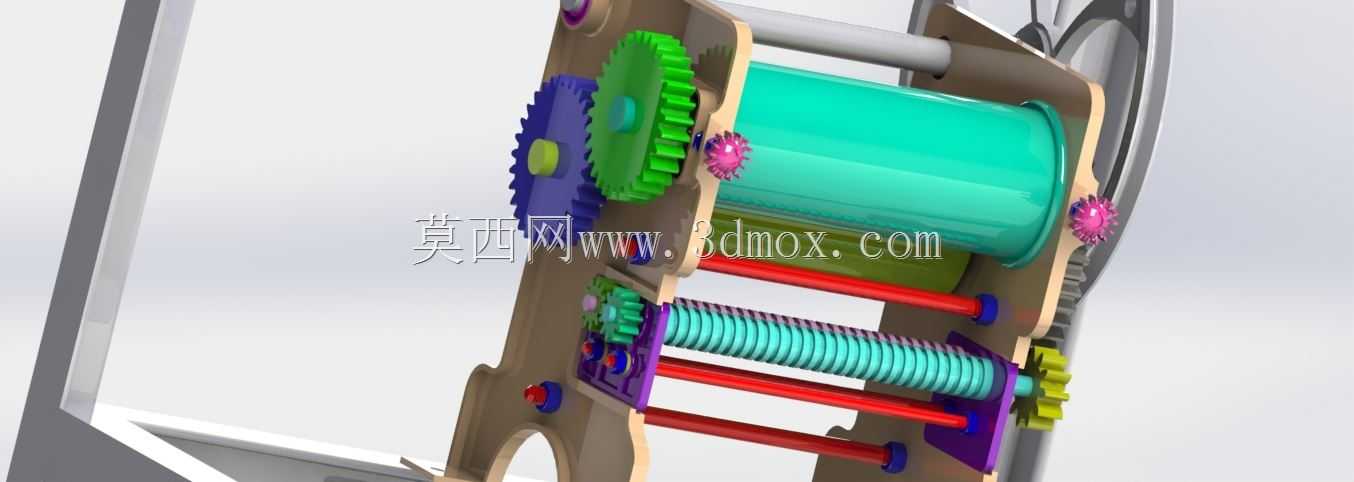

　　动力输入侧采用大直径手摇轮设计，轮缘做圆弧过渡处理，手摇操作时握持手感顺畅，大轮径的设计可以降低手动输入时的所需作用力，操作人员无需施加过大的握力即可驱动整套机构运转，手摇轮与主动齿轮轴同轴固定，动力通过一级直齿轮减速传递到上压辊轴，同时上压辊轴端的小齿轮与下送料辊轴端的从动齿轮啮合，实现上下辊的反向同步转动，保证上下辊的线速度一致，避免片材输送过程中出现褶皱、拉扯错位的问题。上下辊的间隙调整通过侧板上的腰型安装孔实现，上辊的轴承座可沿腰型孔上下滑动，配合侧边的锁紧旋钮可以根据加工片材的厚度调整压合间隙，调整行程范围在0到5mm之间，调整到位后旋紧旋钮即可锁定辊轴位置，保证压合过程中辊缝均匀，

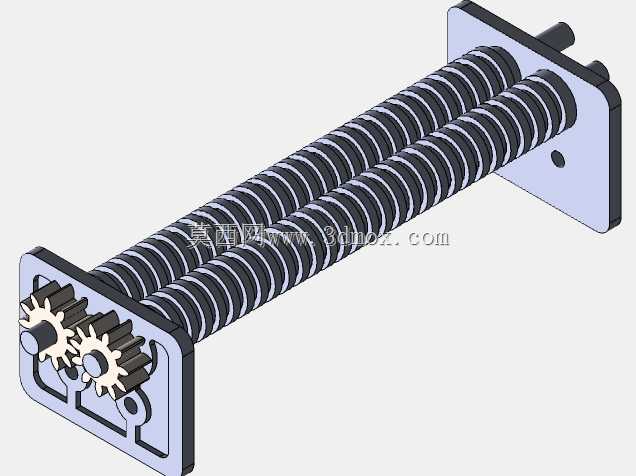

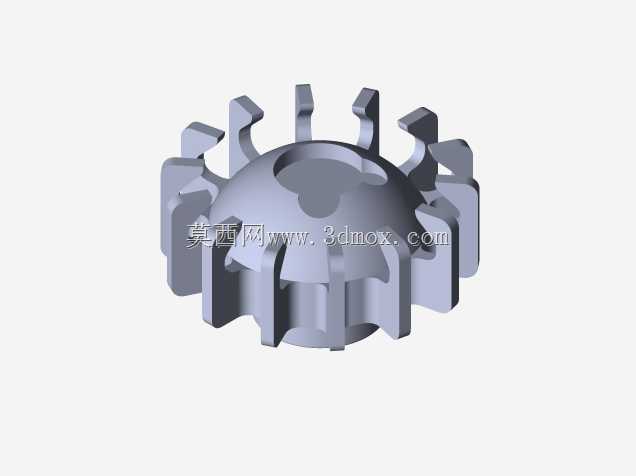

　　不会出现两端压力不一致导致的片材跑偏问题。辊轴下方设置的带波纹表面的导料辊，主要作用是对进入压合区前的片材进行预展平，波纹结构可以增大与片材的接触摩擦力，避免薄料在输送过程中打滑，导料辊两端通过卡簧固定在侧板的安装槽内，拆装更换十分便捷，当加工不同材质的片材时，可以快速更换不同表面纹理的导料辊来适配摩擦系数需求。整套传动结构的齿轮模数统一选用1模，齿部做圆弧倒角处理，手动运转时不会出现卡滞、打齿的问题，齿轮与轴之间采用平键连接传递扭矩，轴端通过轴用挡圈做轴向限位，所有转动配合位置都预留了润滑脂加注空间，长期使用时只需定期在配合位置涂抹润滑脂即可维持顺畅运转，无需复杂的维护保养。从设计逻辑上看，

　　这套结构优先考虑了手动操作的省力性与拆装维护的便捷性，没有采用复杂的多级传动结构，所有传动部件都外露在侧板外侧，既方便观察传动运转状态，也能在出现卡料故障时快速排查问题，侧板采用拼接式安装结构，所有连接位置都采用螺栓紧固，无需焊接工序，加工时只需对板材做激光切割即可完成支撑板的加工，辊轴采用标准圆棒料车削加工即可，零部件的加工门槛低，普通的机加工车间即可完成全套零件的加工制作，适合小批量自制生产。在实际使用过程中，片材从设备后侧的进料间隙送入，经过下方导料辊预展平后进入上下压辊之间的压合区，摇动手摇轮即可带动片材向前输送，同时完成压合作业，如果在压辊表面涂抹胶水，还可以完成两层片材的涂胶覆合作业，压辊表面做光滑镀铬处理，不会粘附带胶的片材，压合完成后的片材从设备前侧送出，整个操作过程单人即可完成，无需额外辅助人员。结构的安装边界设计充分考虑了桌面使用的需求，底部支撑脚的跨度达到180mm，手摇操作时整机不会出现侧翻、晃动的问题，所有外露的传动部件边缘都做了倒圆角处理，操作时不会划伤操作人员的手部，手摇轮的安装位置距离设备底座的高度为180mm，符合成年人坐姿操作时的手臂高度，长时间摇转操作也不会出现手臂酸胀的问题。
