运动型汽车改装多辐式轻量化轮毂结构

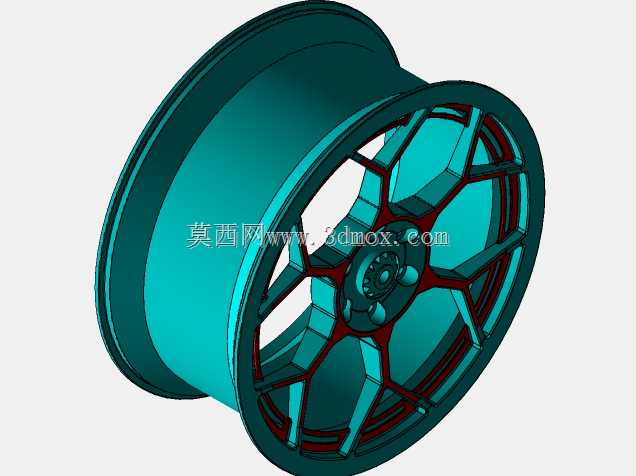

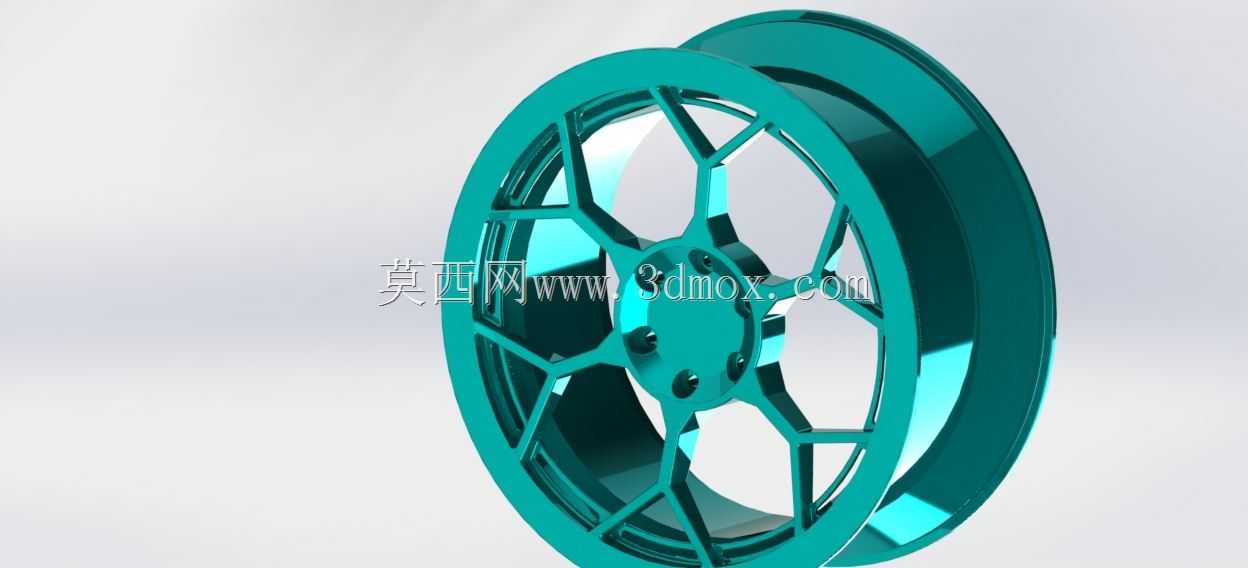

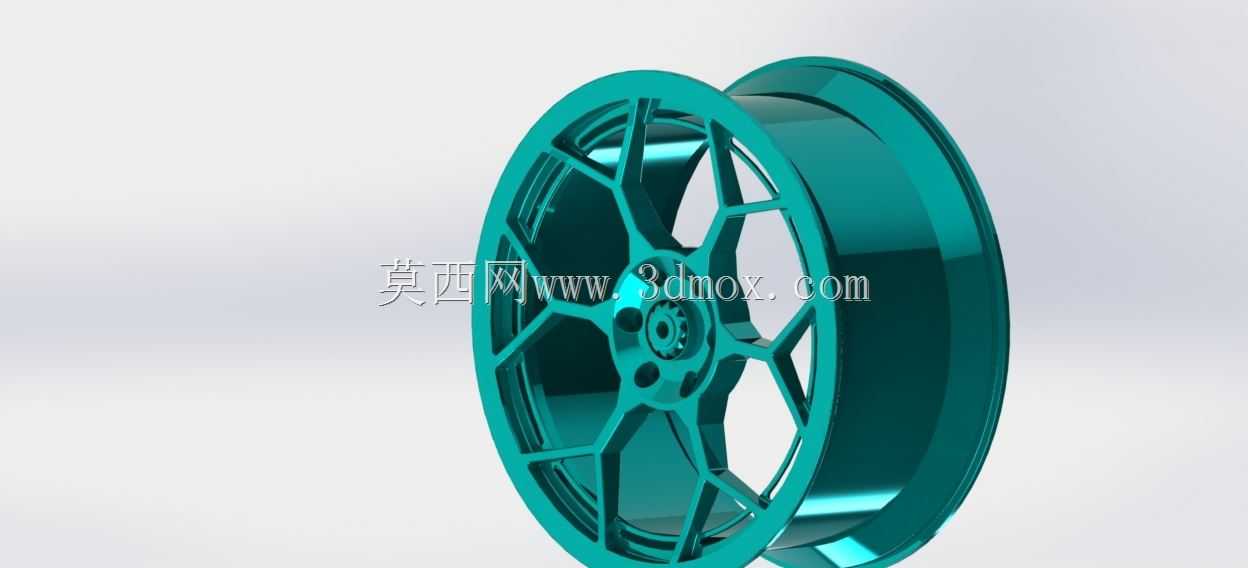

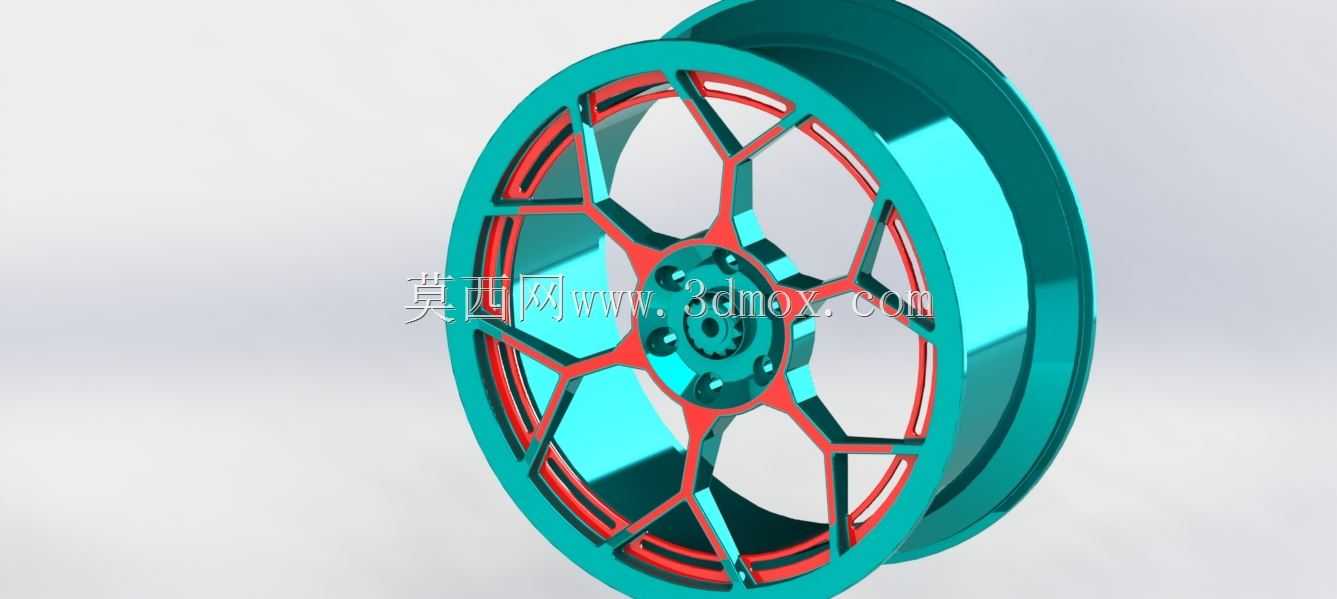

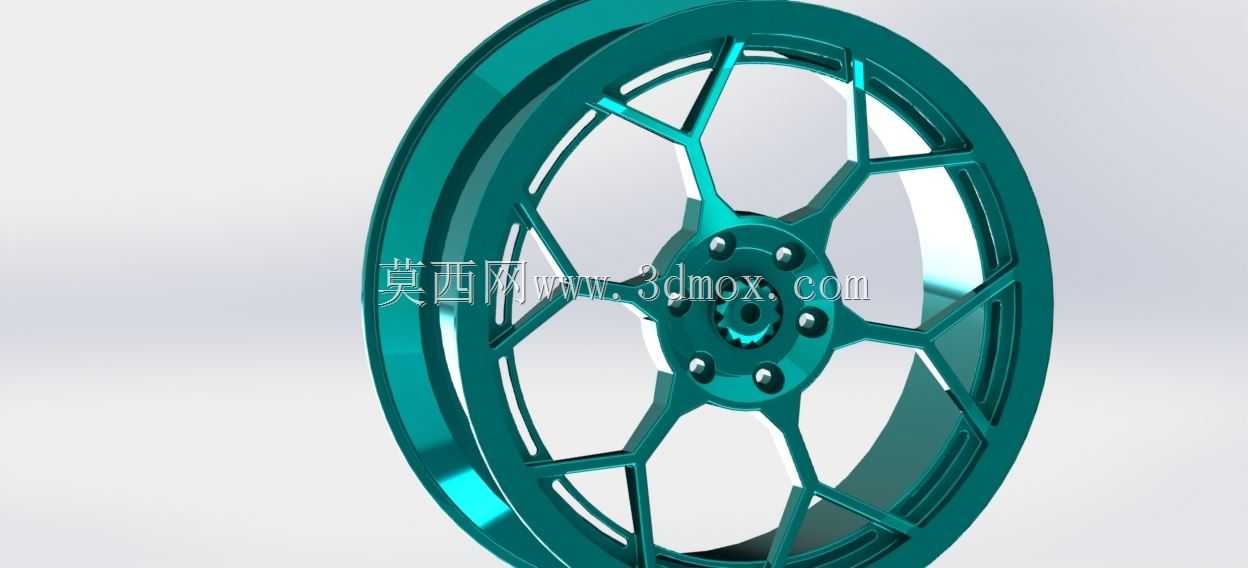

　　这款轮毂的设计首先围绕乘用车行走系统的实际工况展开，日常道路行驶中，轮毂需要承担整车簧下质量的载荷传递，同时在过弯、颠簸路面承受径向、侧向的交变冲击，因此结构设计上优先保证辐条的力学传递路径顺畅。从结构来看，多辐条的镂空布局并非单纯追求视觉效果，每一根辐条都从中心安装座位置向外延伸至轮辋边缘，形成均匀的受力支撑点，在车辆急加速、紧急制动时，扭矩可以通过辐条均匀分散到整个轮辋，避免局部应力集中导致的结构变形。

　　在实际应用场景中，这类轮毂多用于民用乘用车的性能升级场景，兼顾日常通勤的耐用性与非竞技场景的外观需求。设计过程中需要严格匹配对应车型的安装边界：中心孔位需要与车辆轴头完全贴合，保证同轴度，避免高速行驶时出现车轮抖动；PCD螺栓孔的位置度公差控制在极小范围内，确保安装时螺栓可以均匀锁紧，不会出现偏载；轮辋的J值、ET偏距需要匹配对应规格的轮胎，同时保证转向时轮胎与翼子板、悬挂部件之间留有足够的安全间隙，不会在满打方向、悬架压缩到极限行程时发生运动干涉。

　　从功能特性上看，镂空的辐条设计可以有效降低簧下质量，相比同尺寸的原厂铸造轮毂，合理的轻量化设计能够减少悬挂系统的往复运动惯性，提升减震器对路面颠簸的响应速度，间接改善车辆的操控响应与行驶质感。同时辐条之间的大间隙可以为制动系统留出足够的通风空间，车辆连续制动时，行驶产生的气流可以顺着辐条间隙流过刹车卡钳与刹车盘表面，带走制动产生的热量，降低制动系统出现热衰减的概率，提升连续制动时的安全性。轮辋的边缘设计做了加厚处理，在轮胎意外蹭到路沿时，可以先通过轮辋边缘承受剐蹭，避免轮胎胎侧直接受到硬冲击出现鼓包破损。

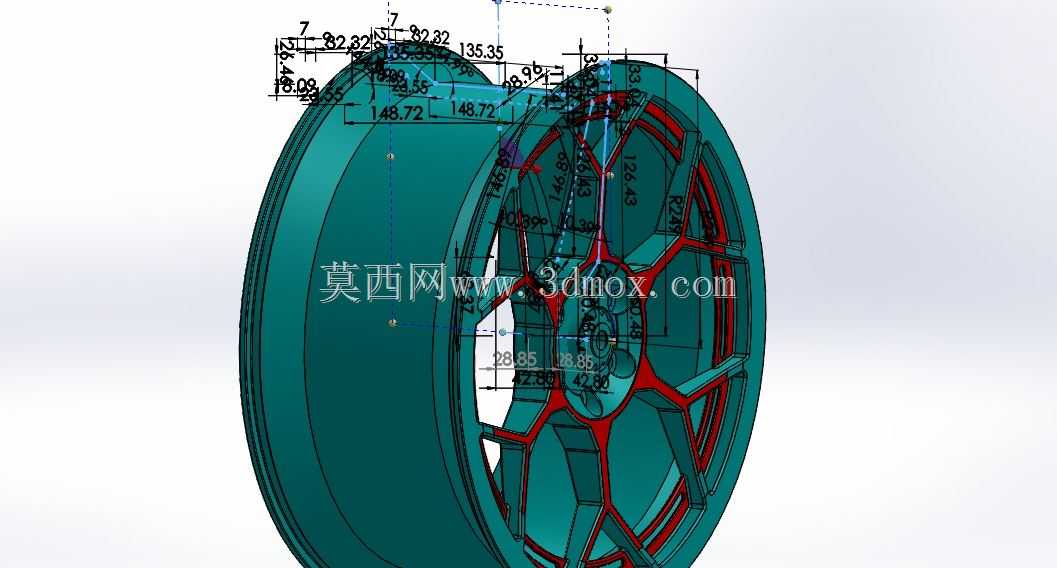

　　设计思路上，首先确定核心的安装基准面，以中心孔轴线为整个模型的设计基准，所有辐条、轮辋的特征都围绕该基准做圆周阵列，保证整体的动平衡特性，减少后期装配时需要添加的平衡块重量。辐条的截面采用变厚度设计，靠近中心安装座的位置厚度更大，承受更高的扭矩载荷，靠近轮辋的位置逐渐收窄，在保证结构强度的前提下尽可能去除多余材料，避免不必要的重量增加。轮辋与轮胎配合的胎圈座位置严格按照行业标准设计尺寸公差，保证轮胎安装后气密性良好，不会出现慢漏气的问题，同时轮辋的气门嘴孔位预留了标准安装位置，适配常规的真空胎气门嘴组件，不需要额外做改装适配。

　　在安装边界的考量上，设计时需要预留刹车卡钳的避让空间，中心安装座周围的凹陷结构可以容纳大尺寸的多活塞刹车卡钳，避免轮毂转动时与卡钳、刹车油管发生刮蹭。轮辐的背面做了平滑的过渡处理，没有尖锐的凸起结构，一方面减少铸造或机加工过程中的应力集中点，提升结构疲劳强度，另一方面也避免安装时剐蹭操作人员，同时减少行驶过程中的气流乱流，降低轮拱部位的风阻与风噪。整个轮毂的载荷额定值匹配对应级别乘用车的轴荷要求，在最大载荷工况下，辐条的变形量控制在弹性变形范围内，不会出现永久塑性变形，保证长期使用的结构可靠性。
