电磁驱动式直线送料模组结构设计

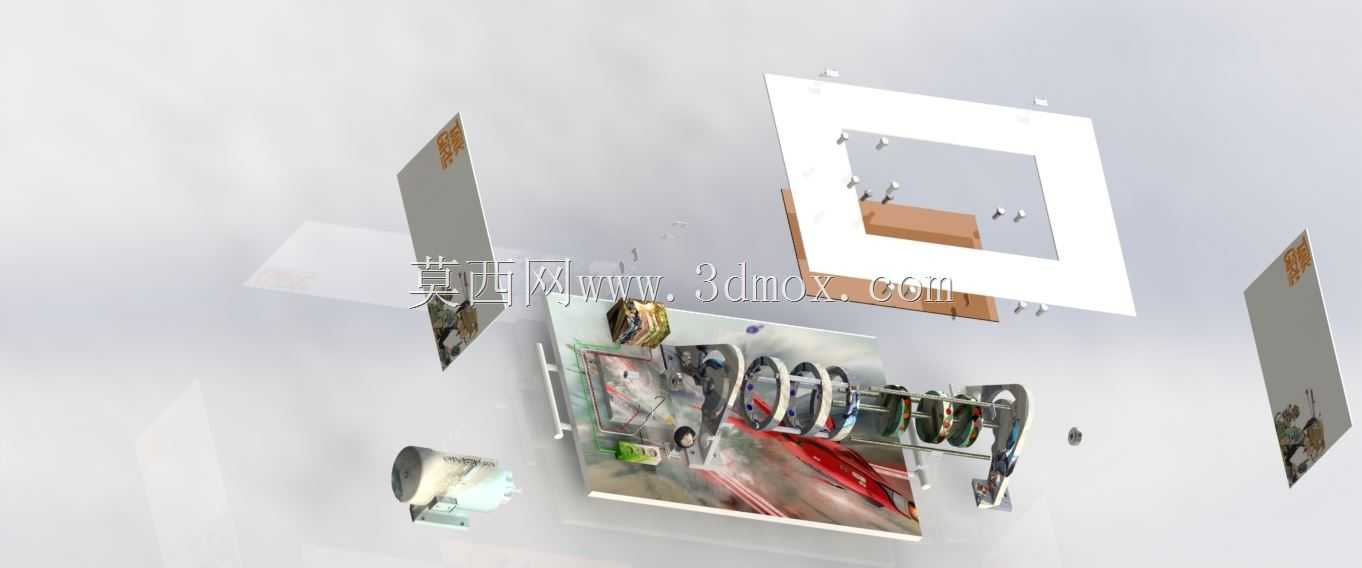

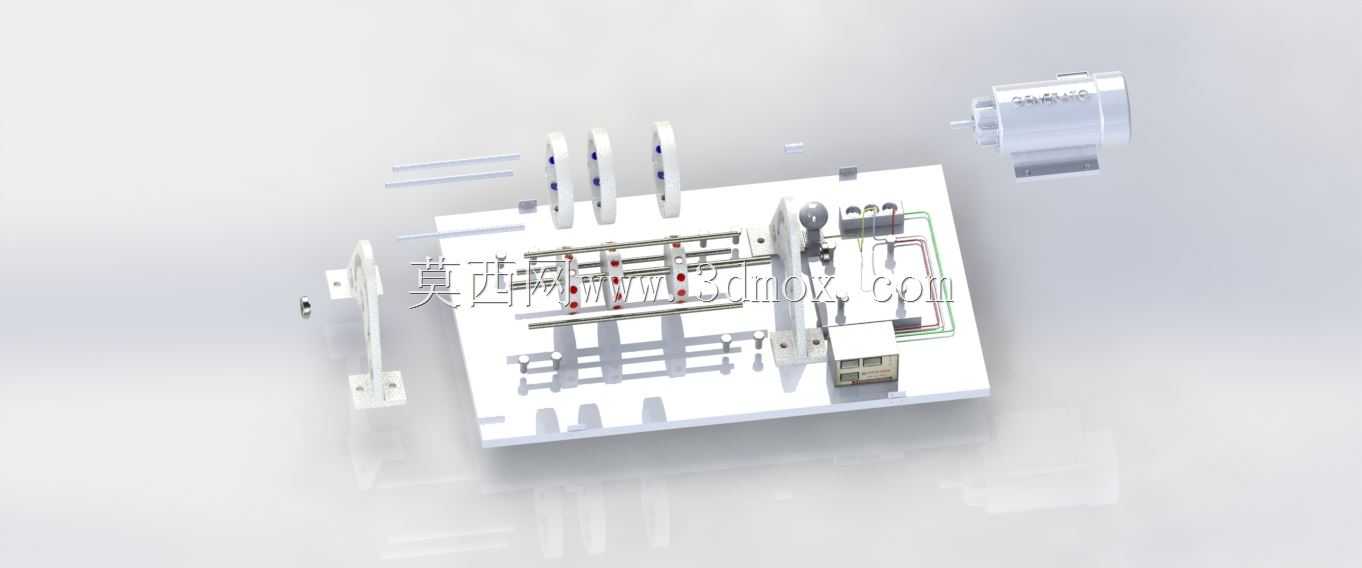

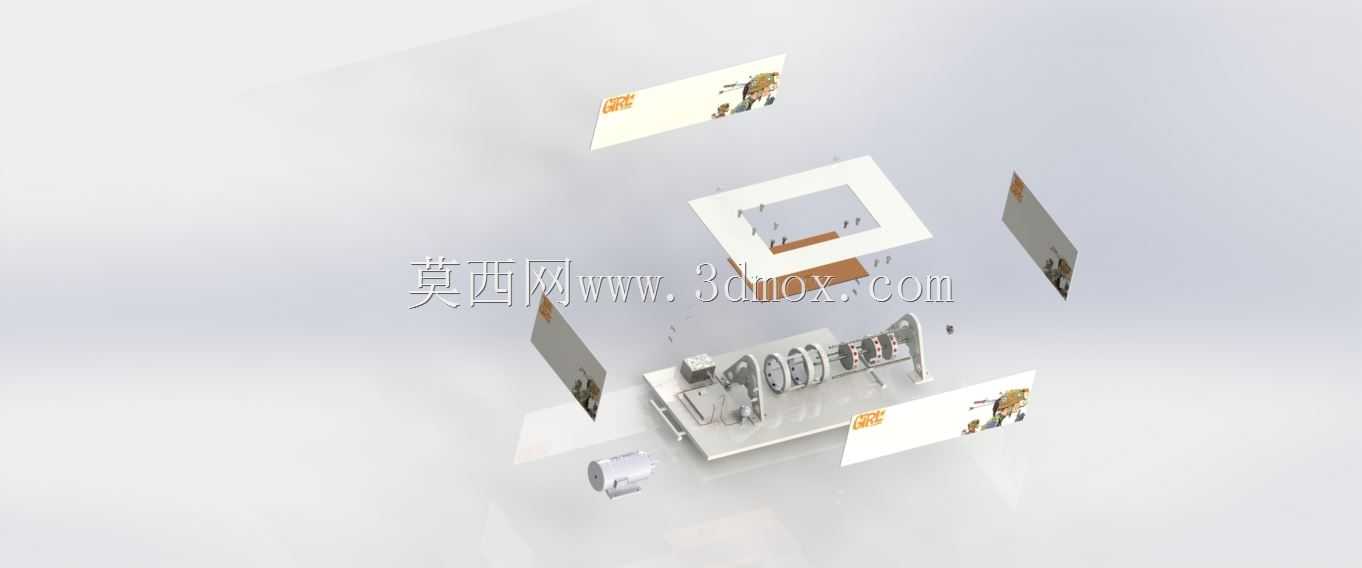

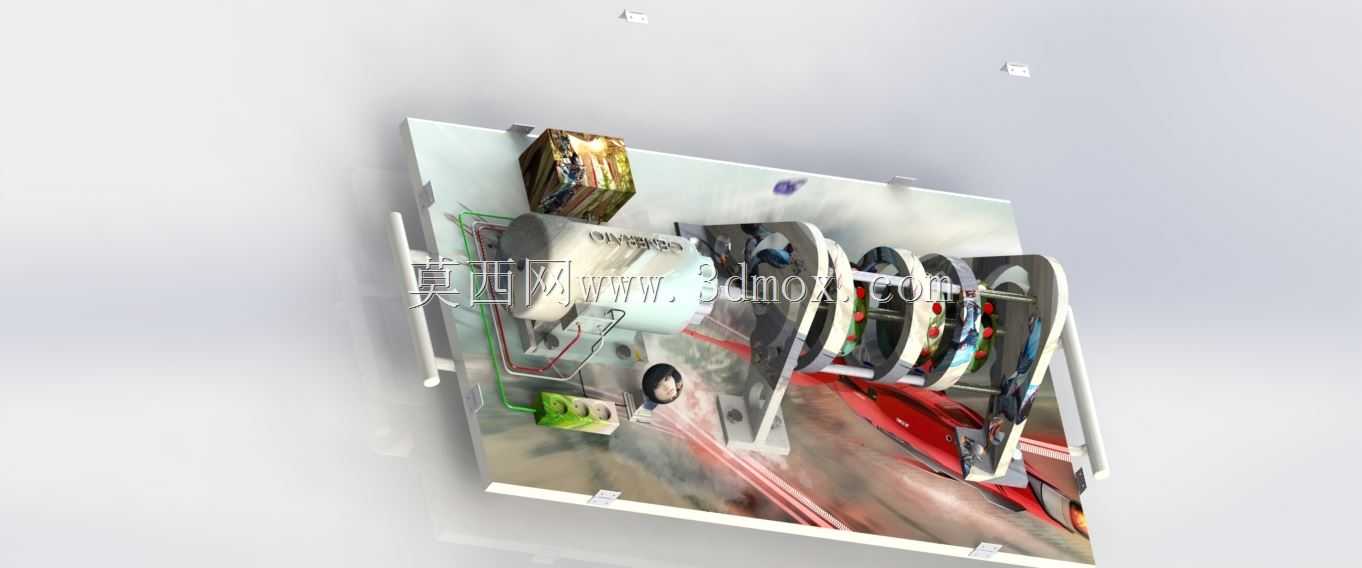

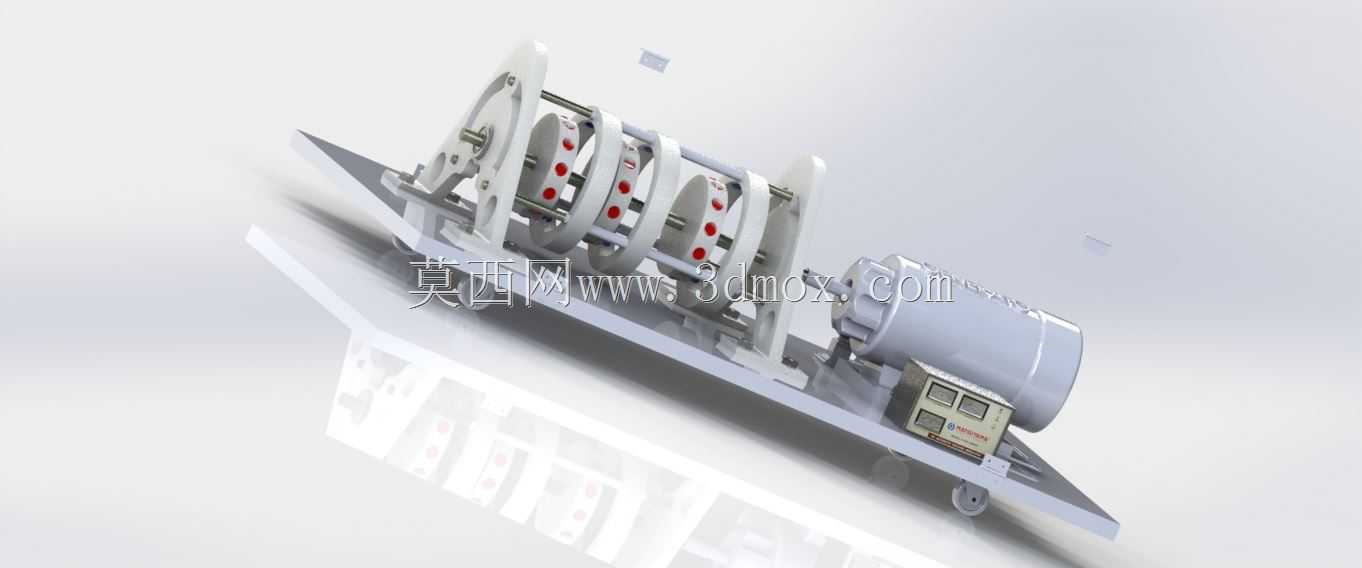

　　这套电磁驱动直线送料模组，核心是依托马达磁铁的磁作用力实现物料的平稳直线输送，在小尺寸轻量零件的自动化上料场景中适配性极强，常见于电子元器件分拣、小五金件排序送料、精密装配线供料工位，能替代传统振动盘的部分送料功能，在送料行程可控性、送料节拍稳定性上有更突出的表现。从结构布局来看，整套模组采用底板集成式设计，所有功能部件都安装在一块平整的安装基板上，安装基板预留了标准化的安装孔位，可直接固定在设备台面板或者铝型材机架上，安装边界的孔位间距按照通用工业机架的孔距标准设计，不需要额外加工转接板就能完成装配，整体外形的长宽高比例适配多数桌面型自动化设备的内部安装空间，不会占用过多的设备布局空间。驱动端采用独立的磁驱马达单元，

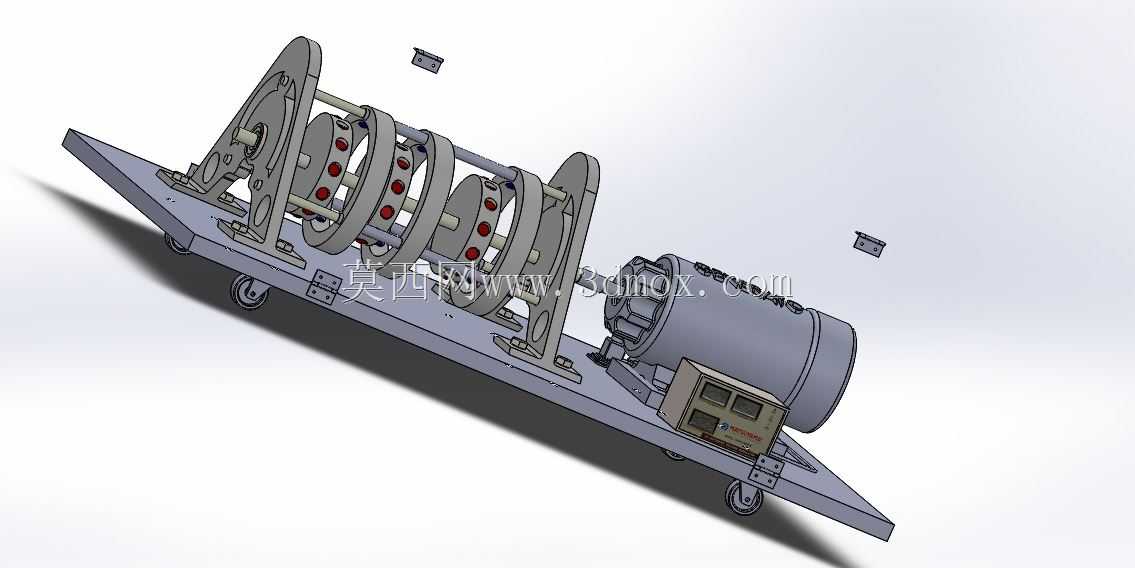

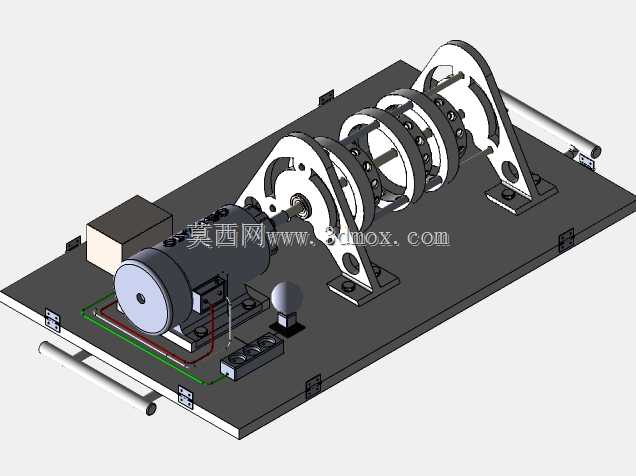

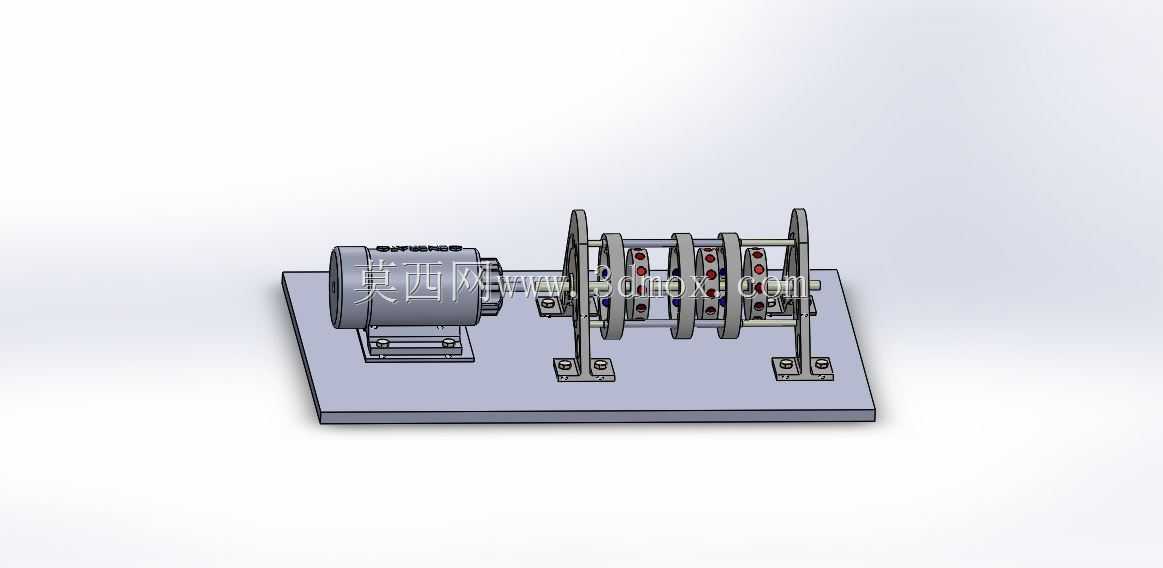

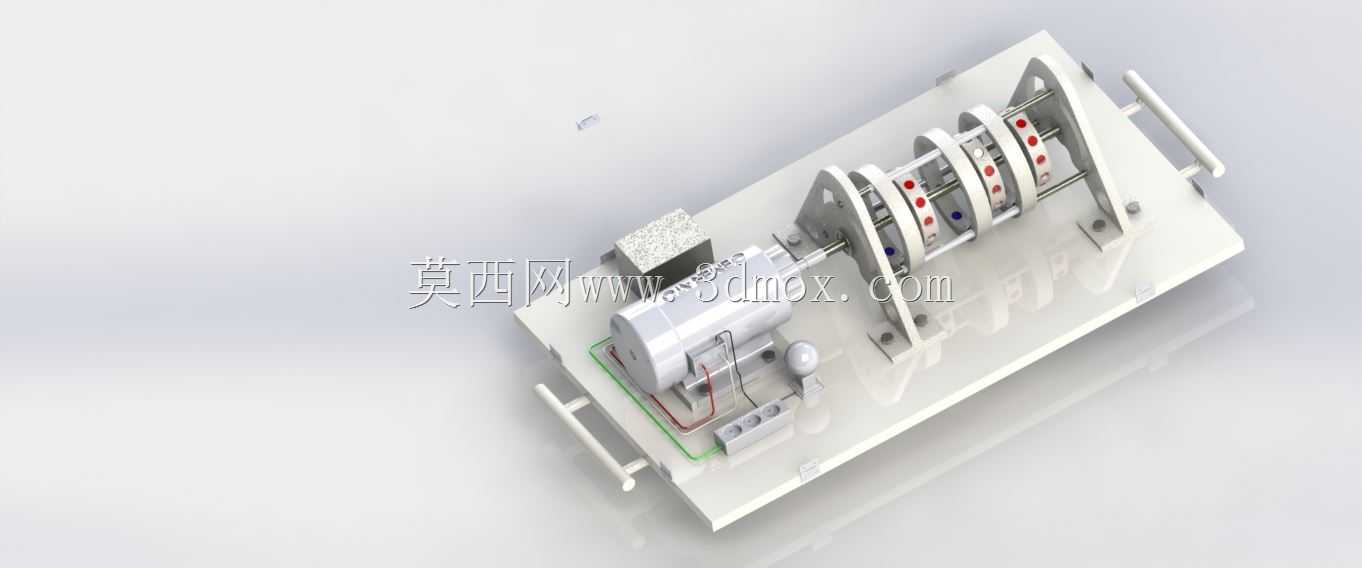

　　马达输出端通过连接轴与送料导轨组件相连，磁驱部分的磁铁排布采用多极对位设计，能在通电状态下产生稳定的往复直线驱动力，相比传统的凸轮连杆驱动结构，磁驱结构没有刚性接触的传动摩擦副，长期运行的磨损量极低，不需要频繁添加润滑脂维护，运行过程中的噪音也能控制在较低水平，适合在有静音要求的精密装配车间使用。送料导轨部分采用多轨并行设计，三根平行的导向轴作为送料滑块的运动导向，导向轴两端通过立式支撑座固定在底板上，支撑座的安装位置可通过底板上的长圆孔进行微调，能适配不同宽度尺寸的物料载具调整导轨间距，送料滑块上预留了载具安装孔，可根据输送物料的外形定制适配的载具，不管是薄片状的电子零件还是小型的轴类五金件，都能通过更换载具实现适配。

　　电路与传感部分全部集成在底板的一侧，接线端子、驱动电路板都采用嵌入式安装，不会突出到模组的运动行程范围内，避免运动过程中出现线缆干涉的问题，传感元件的安装位置预留了调节槽，可根据送料行程的起止位置调整传感器的触发位置，精准控制送料的行程距离，避免出现送料过位或者行程不足的问题。设计过程中优先考虑了模组的模块化属性，整套结构的各个部件都采用标准化的连接方式，驱动单元、导轨组件、底板都可以单独拆卸更换，后期维护时不需要整体拆解模组，只需要更换故障部件就能快速恢复运行。导向部分的选型经过反复校核，导向轴的直径与支撑座的间距匹配合理，在额定负载下的挠度变形量控制在微米级，能保证送料过程中载具的运行平稳性，不会出现物料偏移或者卡滞的问题。

　　磁驱部分的磁铁安装位置经过反复对位调整，磁铁与驱动线圈的间隙控制在合理范围内，既保证磁驱动力的传递效率，又避免运动过程中出现磁铁与线圈的摩擦剐蹭，长期运行也不会出现部件磨损导致的精度下降。在实际应用场景中，这套模组可以单独作为小型送料装置使用，也可以多组并排拼接组成多通道送料机构，对接多工位的装配设备，相比传统的皮带输送线，它的送料定位精度更高，能实现定距步进送料，送料节拍可通过驱动参数进行无级调节，适配不同生产节拍的生产线需求。安装时只需要保证底板的安装平面度在公差范围内，将固定螺栓锁紧到规定扭矩即可，不需要复杂的调试过程，初次使用时只需要根据送料物料的重量调整驱动参数，就能达到稳定的送料效果。整套结构没有复杂的异形加工件，大部分零部件都可以采用标准机加工工艺制作，加工成本可控，适合小批量定制生产，也适合作为标准模组进行批量推广应用。
