倒置式双筒液压前减震器结构设计

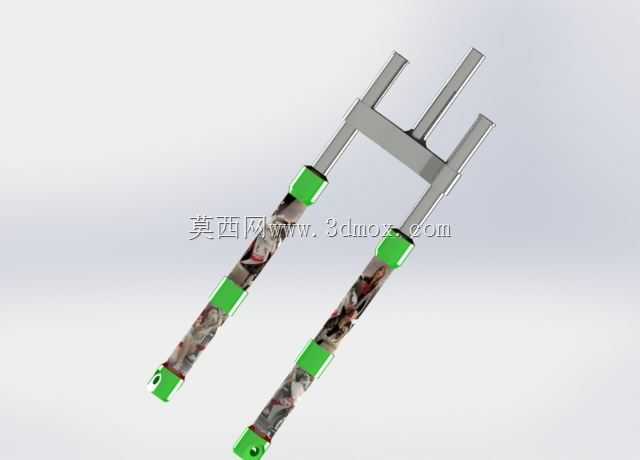

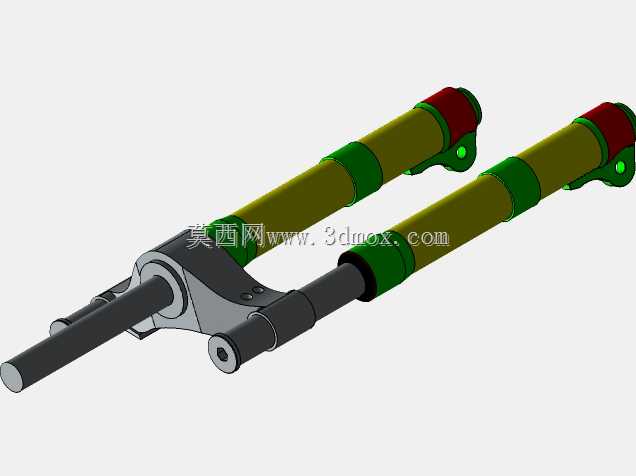

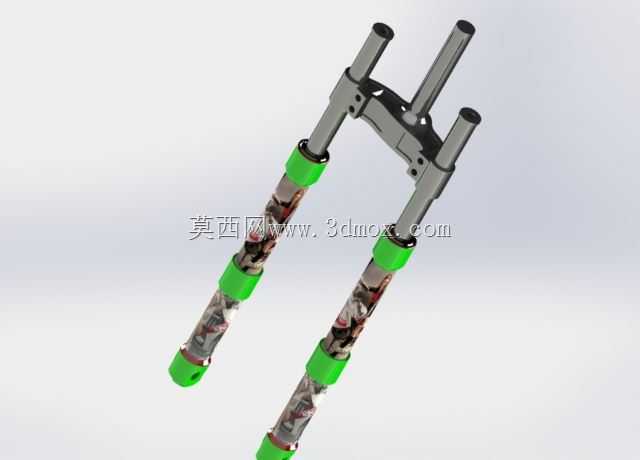

　　这款倒置式双筒液压阻尼减震构件，主要适配非道路两轮代步车辆、电动两轮通勤车辆的前部悬架系统，核心作用是承接前轮传递的路面冲击载荷，通过阻尼介质的节流作用耗散振动能量，避免轮端跳动直接传递至车架主体，保障骑行过程的操控稳定性与驾乘舒适度。从结构布局来看，该构件采用上下分体式连接设计，上部两根平行设置的安装芯轴用于与车架方向柱下联板紧固配合，芯轴外径匹配常规代步车方向柱的安装卡箍内径，安装时通过卡箍螺栓的预紧力实现周向与轴向固定，芯轴的伸出长度预留了足够的调节余量，可适配不同车型方向柱的安装高度差，避免出现安装干涉问题。中部的连接桥采用一体式压铸铝合金材质，将两根减震筒的上部刚性连接为整体，保证两侧减震构件的运动同步性，

　　连接桥的镂空减重设计在保证结构刚度的前提下，有效降低了构件整体重量，减少了前轮的簧下质量，对于提升轮端贴地性能有明显帮助。下部的阻尼工作筒采用倒置式布局，相比正置式减震结构，倒置布局将大直径的阻尼筒设置在靠近车架的上部，工作活塞杆位于下部靠近轮轴的位置，能够有效降低路面泥水、沙尘对活塞杆密封件的侵蚀，延长密封组件的使用寿命，同时倒置结构的整体抗弯曲刚度更强，在承受前轮侧向冲击载荷时，筒身的形变量更小，适合复杂非铺装路面的使用场景。阻尼筒外侧设置的多组绿色环形限位缓冲套，采用耐油丁腈橡胶材质，一方面在减震器压缩至极限行程时起到硬限位缓冲作用，避免金属筒身直接碰撞产生异响与结构损伤，另一方面缓冲套的外径略大于阻尼筒外径，

　　可在车辆发生倾倒时对筒身表面形成防护，减少漆面刮擦与筒身变形的概率。阻尼筒内部设置有活塞阀系与底阀组件，通过活塞往复运动时液压油在不同腔室之间的节流流动产生阻尼力，阀系的节流孔孔径与弹簧预紧力经过匹配调校，可在压缩行程提供相对柔和的阻尼特性，快速吸收路面凸起带来的冲击，在回弹行程提供更强的阻尼拉力，避免弹簧回弹速度过快导致的车轮弹跳失控。下部轮轴安装座设置有贯穿的轮轴安装孔，孔位公差控制在H7级别，可与常规直径的前轮轴实现间隙配合，安装座侧面预留有刹车卡钳的安装螺纹孔，适配主流的碟刹制动系统安装需求，无需额外制作转接支架即可完成装配。在实际建模过程中，该构件的各部件配合间隙经过反复校核，

　　阻尼筒与活塞杆之间的密封槽尺寸严格匹配标准油封的安装尺寸，保证密封性能的同时避免油封过紧导致的运动卡滞；连接桥与减震筒的配合部位采用过盈配合加径向定位销的固定方式，保证大冲击载荷下不会出现筒身松动移位的问题；所有外露的金属部件均做了圆角过渡处理，避免应力集中导致的部件断裂，同时也减少了安装维护过程中尖锐边角划伤操作人员的风险。从安装边界来看，该减震器的最大伸展长度与最大压缩行程均适配常规12-14寸轮径的两轮代步车辆，安装时无需对车架方向柱或前轮轮轴进行改装，直接替换原有同规格减震构件即可完成升级装配，两侧减震器的初始长度公差控制在0.5mm以内，避免装配后出现前轮偏斜、方向跑偏的问题。在日常使用场景中，该结构的减震构件可适应城市铺装路面的细碎振动，也可应对乡村非铺装路面的较大冲击载荷，阻尼特性调校兼顾了低速骑行的舒适性与高速骑行的稳定性，不会出现低速过坎过硬、高速过弯过软的问题。
