实验室可调直流稳压供电电源结构

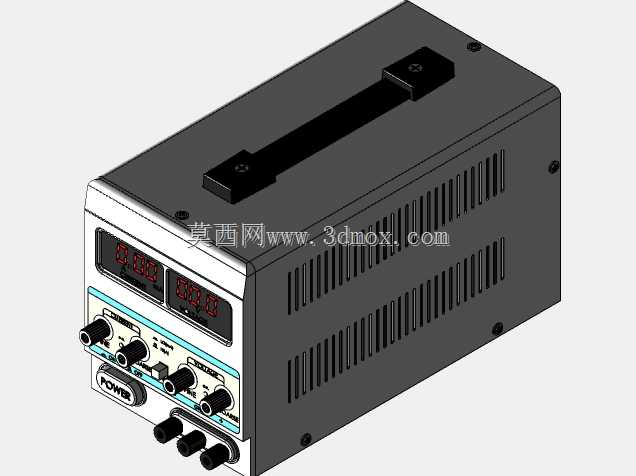

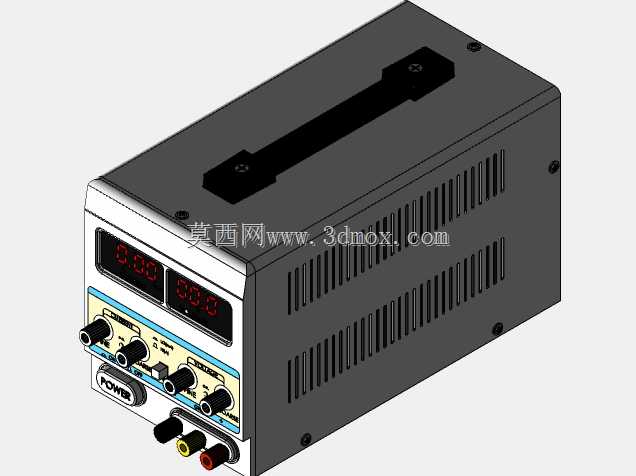

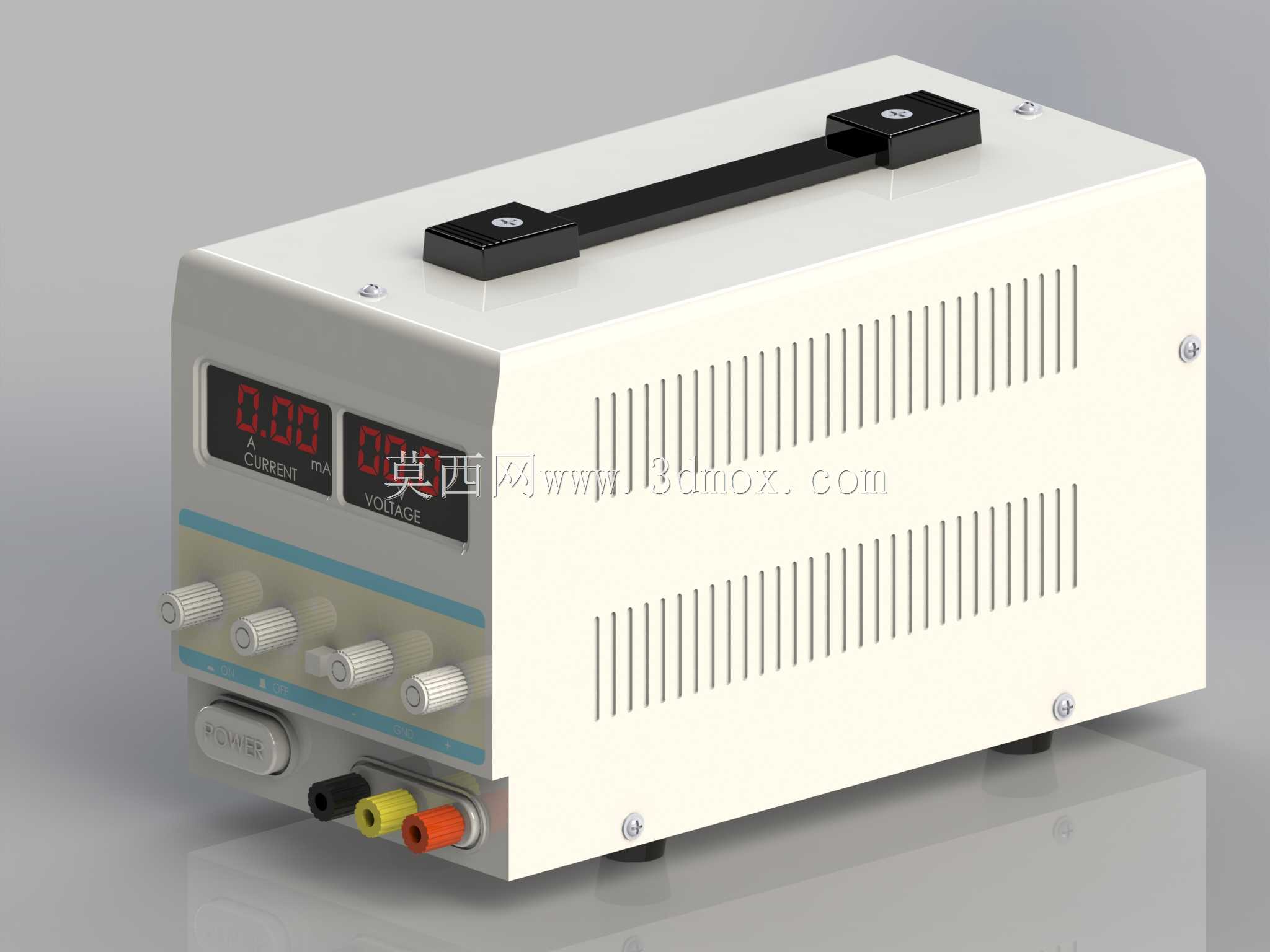

　　在理化分析、电子电路调试、小功率器件测试类实验室场景中，稳定可控的直流供电是所有测试环节开展的基础前提，这类台式直流电源需要同时兼顾操作便捷性、运行稳定性与摆放适配性，才能适配实验台面上高频次、多参数调整的使用需求。从结构设计层面看，这款电源采用一体式金属壳体结构，外壳选用冷轧钢板折弯成型，表面做哑光喷塑处理，既可以屏蔽内部电路产生的电磁干扰，避免对周边精密测试仪器造成信号影响，也能提升壳体的耐磨抗刮性能，适配实验室日常使用中频繁挪动、轻微磕碰的工况。壳体顶部集成嵌入式提手结构，提手做圆角钝化处理，握持时不会硌手，方便在不同实验工位之间转移设备，提手安装位置经过重心配平，单手提携时设备不会出现明显倾斜，避免接线端受力拉扯。

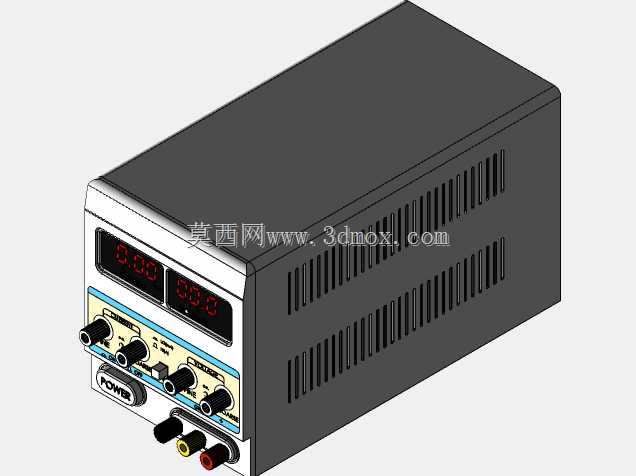

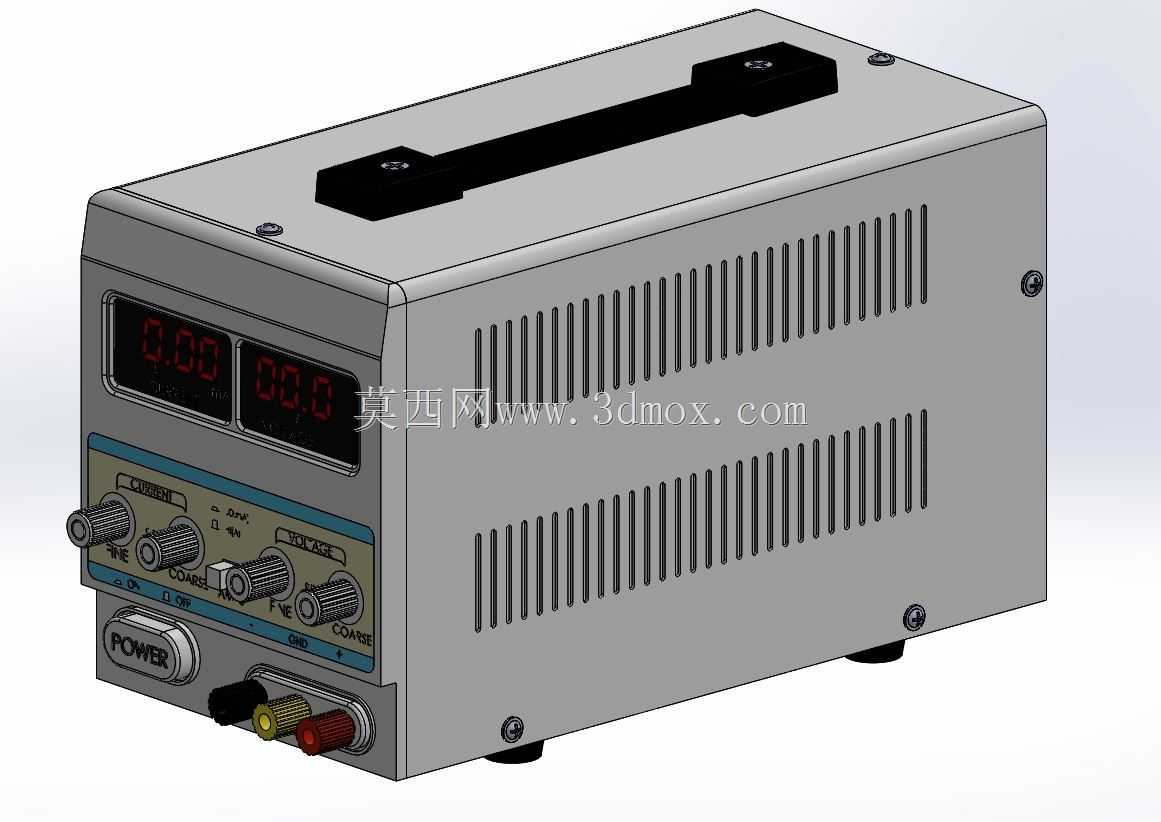

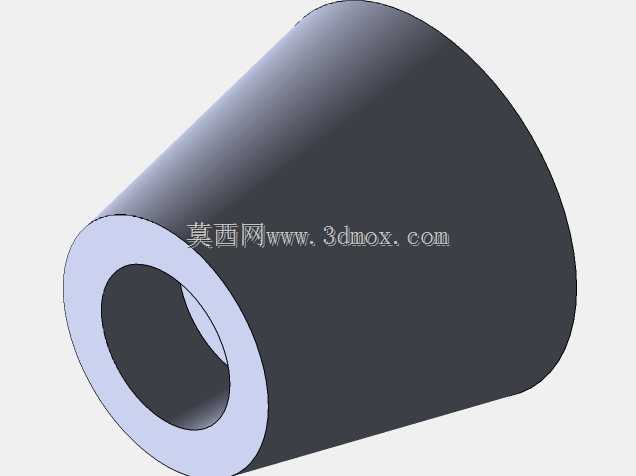

　　设备正面的操作区域做了分区布局，上方是双路数码显示窗口，分别对应输出电压与输出电流的实时数值显示，显示窗采用红色高亮数码管，搭配深色滤光面板，即使在实验室强光环境下也能清晰读取数值，不会出现反光看不清参数的问题。显示窗下方是调节旋钮区，分别设置电压粗调、电压细调、电流粗调、电流细调四个旋钮，旋钮采用滚花防滑设计，调节时阻尼手感均匀，细调旋钮的调节精度可以满足毫伏级、毫安级的参数微调需求，适配不同精度要求的测试场景。旋钮区下方设置船型电源开关，开关表面做凹凸标识，盲操作也能快速判断开关状态，最下方是输出接线端子区，分别对应正极、负极与接地端，端子采用铜质镀镍材质，导电性能优异，大电流输出时不会出现端子发热氧化的问题，

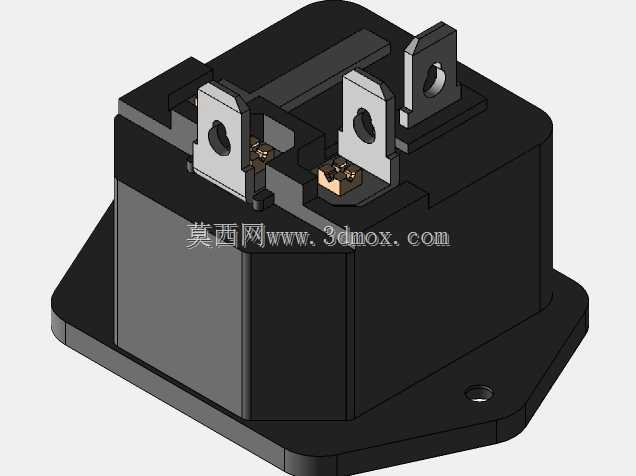

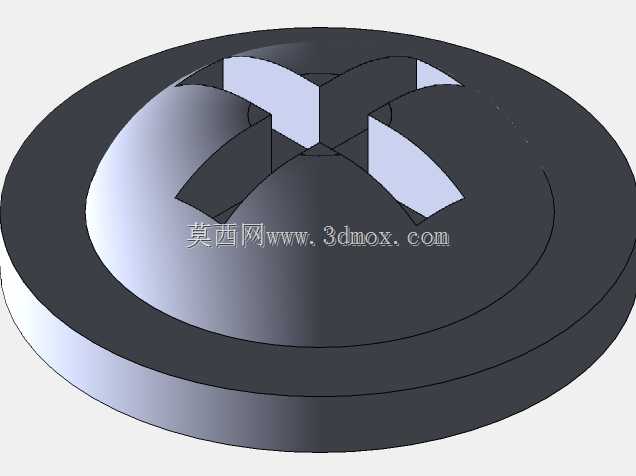

　　接线端采用旋钮锁紧结构，无论是插片式接线还是裸导线压接都能牢固固定，不会出现接触不良导致的输出波动。设备的侧面与背面设计了通长的格栅式散热孔，散热孔采用冲压成型的长条缝隙，缝隙宽度控制在2mm以内，既可以保证内部散热风道的通畅，让功率元件工作时产生的热量能够快速排出，避免长时间满负荷运行时内部积热导致元件老化加速，也能防止实验过程中掉落的细小导线、金属碎屑掉入壳体内部造成短路故障。壳体底部设置四个橡胶防滑脚垫，脚垫高度为8mm，既可以垫高壳体保证底部空气流通辅助散热，也能增大与实验台面的摩擦力，避免调节旋钮时设备出现滑动移位。电源输入部分采用带保险丝的一体化交流电源插座，插座集成保险丝仓，更换保险丝时不需要拆开整机外壳，

　　直接用平口螺丝刀撬开仓盖即可快速更换，适配实验室过流故障后的快速恢复需求，插座旁预留接地端子，可直接连接实验室等电位接地端，进一步提升设备使用的安全性。从安装边界来看，这款电源的整体尺寸适配常规实验室工作台的摆放空间，宽度控制在180mm以内，深度在250mm左右，高度不超过150mm，放置在实验台面上不会占用过多操作空间，背部的输入线出线位置做了防弯折护套，避免线材反复弯折出现线芯断裂的问题。在实际使用场景中，这类电源可以为传感器测试、电路板焊接调试、电化学实验、小型直流电机驱动等场景提供稳定的0-30V、0-5A范围内的连续可调直流输出，内置的过流保护电路会在输出电流超过设定阈值时自动切断输出，避免接错线或者负载短路时损坏被测器件与电源本身。结构设计过程中，所有内部元件的安装位都预留了足够的绝缘间隙，功率元件与壳体之间加装绝缘导热垫片，既保证热量能够传导到壳体辅助散热，也能避免出现漏电风险，前面板的丝印标识采用耐磨油墨印刷，长期使用擦拭也不会出现标识脱落模糊的问题，方便操作人员快速识别各个旋钮与端子的功能。
