派珀J-3幼崽轻型飞机三维结构设计

　　从结构设计角度拆解这款轻型上单翼机型，首先要明确其核心应用场景覆盖通用航空初级训练、低空农林作业、短途通勤联络、战时低空侦察与前线校射多个领域，不同场景对机体结构的要求存在明确差异，这也是该机型结构设计的核心出发点。作为上单翼支柱支撑的单翼机型，其机翼采用大面积矩形翼型，这种翼型选择并非追求高速性能，而是为了在低空低速状态下获得足够升力，同时降低失速速度，对于初级飞行训练场景而言，较低的失速速度能给学员留出足够的操作容错空间，减少训练过程中的操作风险；机翼与机身的连接采用外露式支柱结构，相比悬臂式上单翼，这种结构不需要在机翼内部布置复杂的承力翼梁，能大幅降低机翼结构重量，同时简化生产制造流程，也方便日常维护过程中对连接部位的检查与紧固件更换，适配大规模量产的需求。

　　机身主体采用焊接钢架作为承力主体，钢架外部覆盖织物蒙皮，这种结构设计在轻型飞机领域具备极强的实用性：焊接钢架的加工不需要大型锻压、铣削设备，普通的焊接工装即可完成生产，能有效降低制造成本；织物蒙皮的重量远低于金属蒙皮，同时具备足够的拉伸强度维持机身气动外形，即便出现局部破损，也能快速完成修补，不需要复杂的钣金修复工序，对于野外作业、前线部署这类缺乏专业维护条件的场景适配性极强。座舱采用并列双座布局，两个座椅并排布置，这种设计在教练场景下，教员可以直接观察学员的操作动作，及时纠正操作偏差，相比串列双座布局的沟通效率更高；座舱内部的操纵机构采用钢索传动，直接连接舵面与操纵杆、脚蹬，传动路径直接，没有复杂的液压助力结构，一方面降低了结构重量，另一方面减少了故障点，提升了整机的可靠性，即便在极端工况下出现操纵卡滞，也能快速排查故障位置。

　　动力系统采用风冷水平对置四活塞发动机，搭配固定螺距螺旋桨，固定螺距螺旋桨的结构简单，不需要配套变距操纵机构与液压控制系统，进一步降低了整机的结构复杂度与维护难度；风冷设计不需要布置复杂的液冷管路、散热器与冷却液循环系统，避免了低空飞行过程中散热器被杂物堵塞、冷却液泄漏等故障风险，适配简易跑道、野外场地的起降需求。起落架采用后三点式固定起落架，主起落架配备低压轮胎与简易减震结构，尾轮为可自由转向的小型机轮，这种起落架布局对不平整跑道的适应能力极强，在草地、土跑道甚至平整的硬地上都能完成起降，不需要高标准的铺装跑道，适配农林作业、前线临时场地起降的需求；起落架的承力结构直接与机身下部的焊接钢架连接，不需要额外布置承力隔框，进一步简化了机身结构。

　　从安装边界与尺寸设计来看，该机翼展控制在适合低空低速飞行的区间，机身长度紧凑，整机空重较低，对起降场地的长度要求极低，仅需要百余米的平整场地即可完成起降；机身钢架的焊接节点全部经过应力优化，在飞行过程中，机翼升力通过支柱传递到机身钢架的主承力节点，发动机的振动通过安装架的减震垫传递到机身，避免振动直接传递到座舱影响驾乘体验，也防止长期振动导致钢架出现疲劳裂纹。尾翼采用常规布局，水平尾翼与垂直尾翼的面积匹配矩形机翼的低速气动特性，舵面的偏转角度经过校准，在低速状态下能提供足够的操纵力矩，保证飞机在低速飞行、起降阶段的操纵响应足够灵敏。

　　在实际作业场景中，该机可以根据需求快速拆除座舱的部分蒙皮与结构，加装简易的农林喷洒设备、侦察观测设备，不需要对机身主承力结构进行改装，因为钢架结构本身预留了足够的改装冗余度，不同功能的附加设备可以通过卡箍、螺栓直接固定在钢架的预设节点上，不会破坏机身的整体承力结构。作为初级教练机使用时，座舱内可以加装双套操纵机构，教员位置的操纵系统具备超控权限，在学员操作失误时可以直接接管飞机操纵，保证训练安全；作为通用通勤飞机使用时，座舱后部可以预留少量行李空间，放置小型工具与随身物资，满足短途出行的需求。战时作为前线联络机使用时，该机可以在战线后方的临时平整场地起降，承担人员输送、通讯中继、弹着点校射的任务，其极低的飞行速度反而能让飞行员更清晰地观察地面目标，同时较小的机身尺寸也不容易被地面防空火力发现。

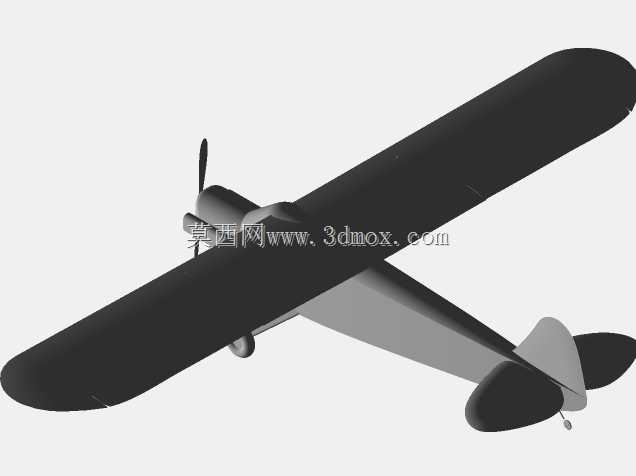

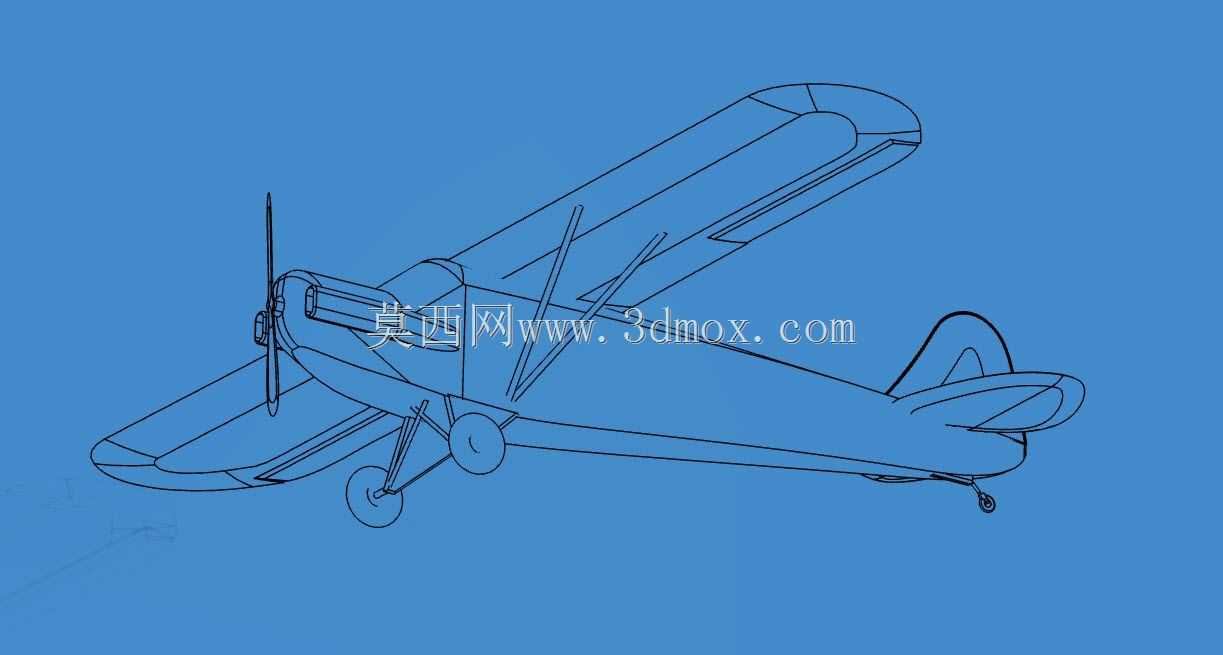

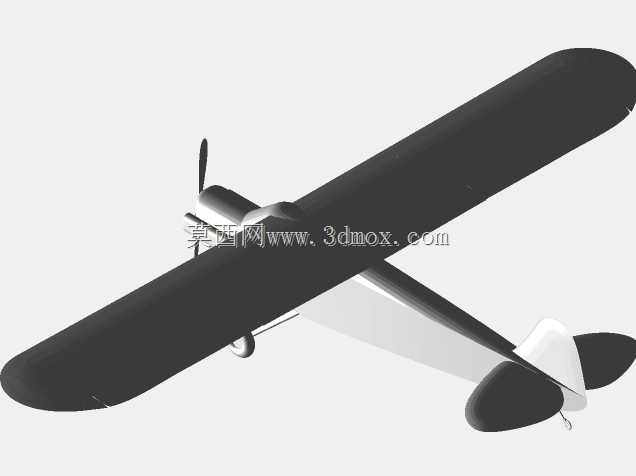

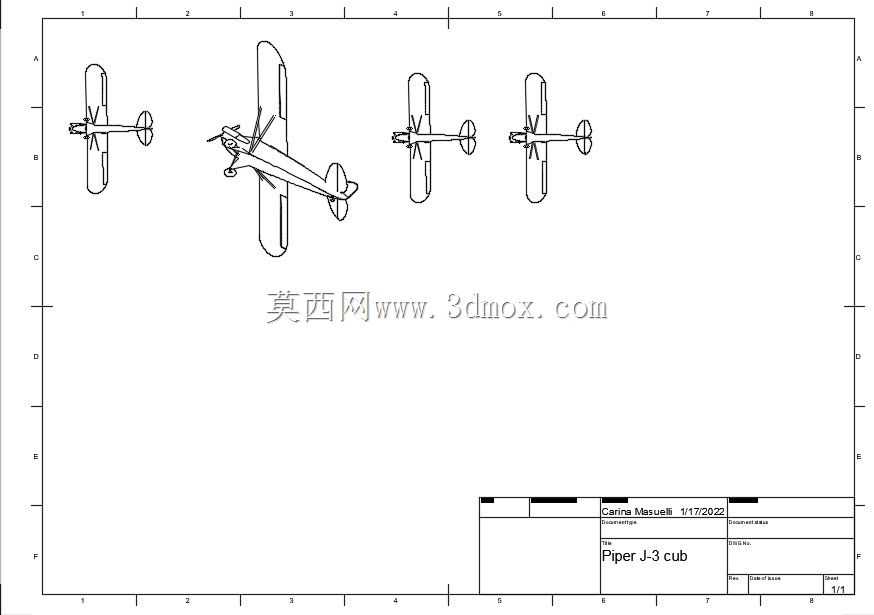

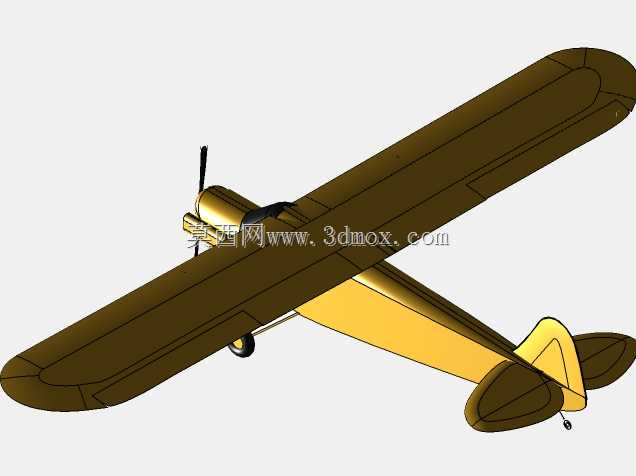

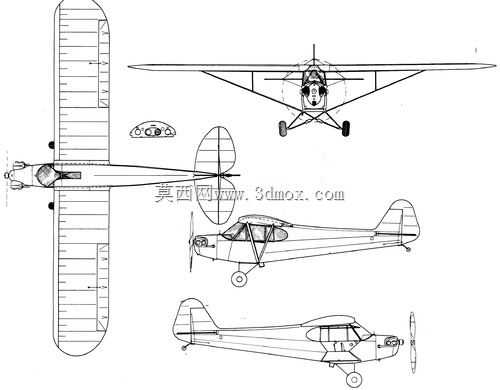

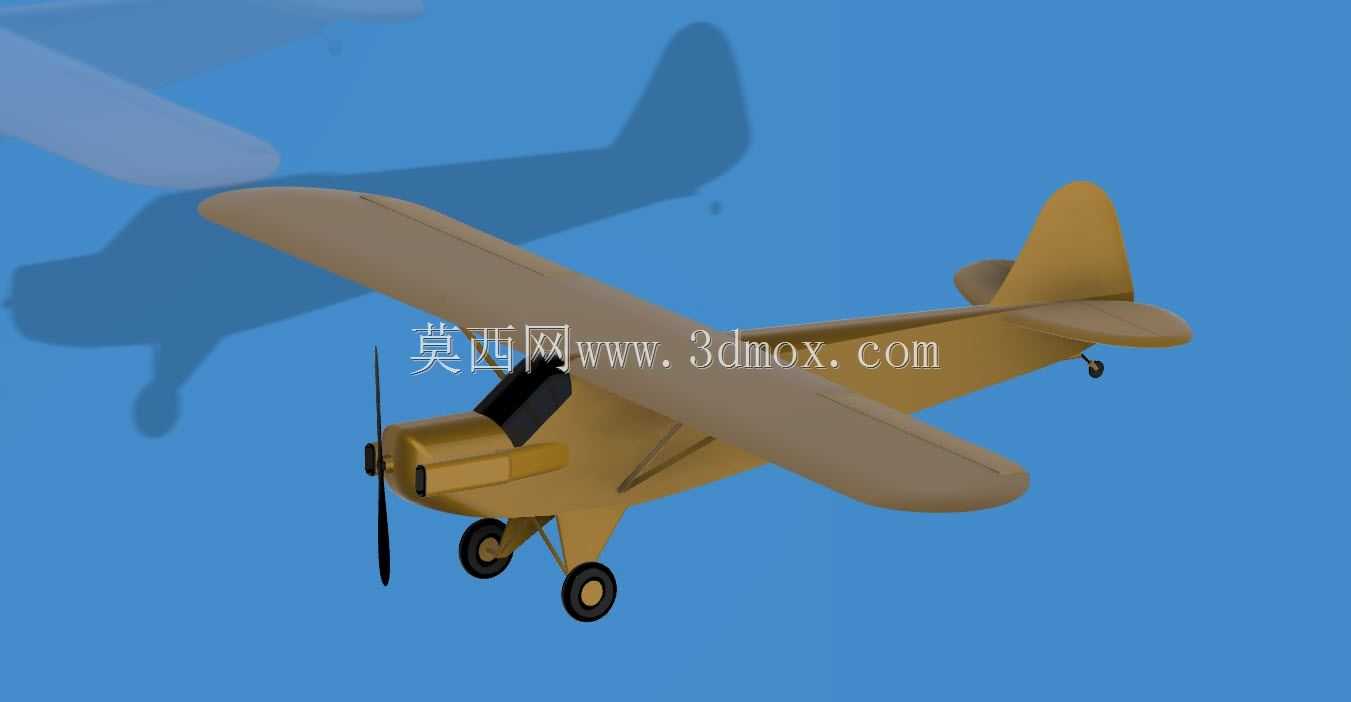

　　从建模还原的角度来看，该机型的结构细节需要重点还原焊接钢架的节点位置、机翼支柱的连接角度、螺旋桨的翼型曲面、起落架的减震结构行程，同时要注意织物蒙皮的张紧形态，因为织物蒙皮在不同部位的张紧度存在差异，并非完全光滑的刚性曲面，在翼根、机身框架对应的蒙皮位置会存在轻微的凹陷，这些细节的还原能提升模型的真实感；此外操纵钢索的走向、舵面的连接铰链、发动机的散热片结构都是建模过程中需要重点关注的细节，这些结构直接影响模型的工程参考价值，能为轻型飞机结构设计、初级教练机改装设计提供直观的三维参考。
