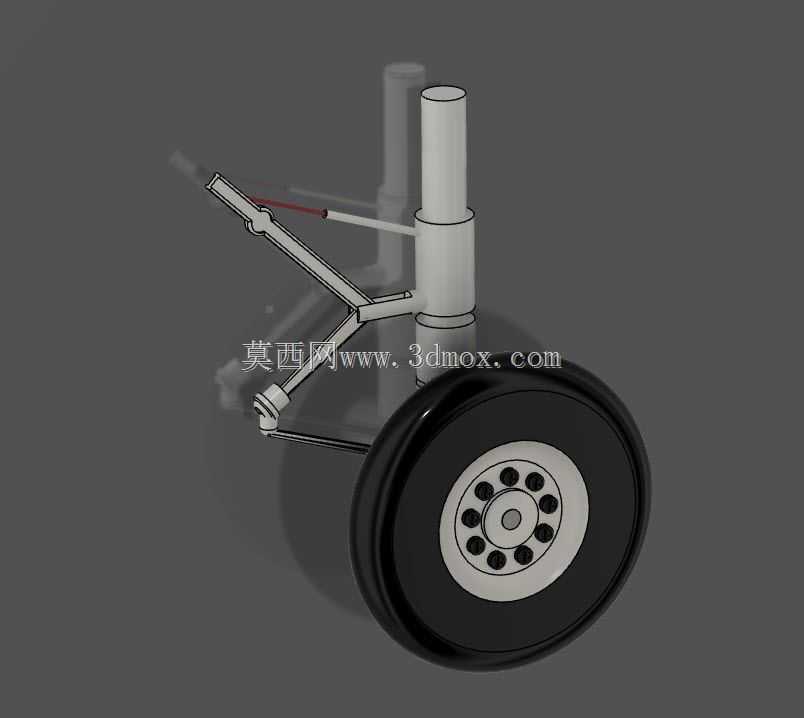

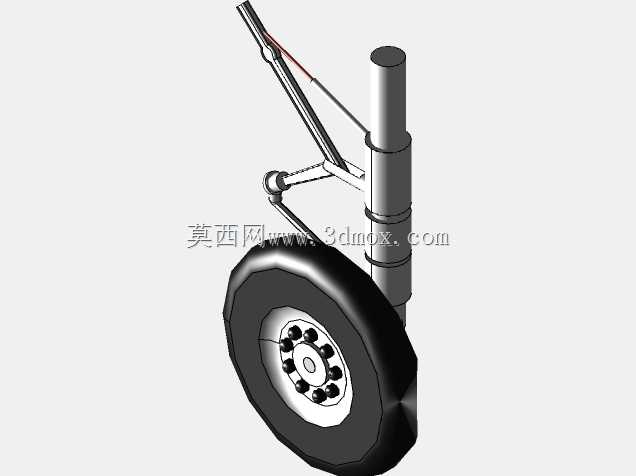

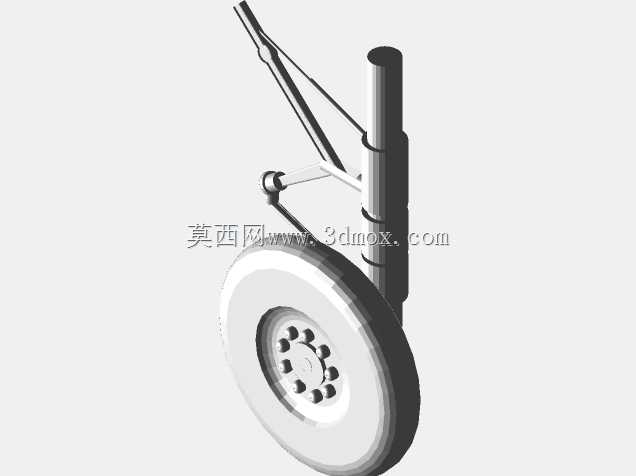

在舰载机起降作业场景中,主起落架是承担整机着舰冲击、地面滑跑载荷的核心承力部件,区别于陆基战斗机起落架,舰载型主起落架需要承受拦阻着舰时的瞬间纵向过载,以及航母甲板系留、弹射牵引阶段的复合载荷,其结构强度、缓冲行程、收放轨迹的设计直接决定舰载机的甲板作业安全性与起降可靠性。这套F-14舰载机主起落架结构,围绕舰载作业的特殊工况完成结构搭建,核心的缓冲支柱采用油气缓冲结构设计,支柱外筒与活塞杆的配合段预留了足够的导向长度,避免大冲击载荷下出现卡滞风险,支柱上端通过铰接耳片与机身主承力框连接,铰接点的位置经过反复校核,确保起落架收放时的运动轨迹不会与机身侧部的保形油箱、翼下挂点产生运动干涉,同时在着舰冲击时能将载荷均匀传递到机身主承力结构上,避免局部应力集中造成结构损伤。
起落架的收放机构采用连杆式传动设计,作动筒的安装支点兼顾了收放效率与锁止可靠性,收起时起落架整体绕主铰接点向内翻转,机轮随支柱转动后完全收纳进机身下部的起落架舱内,放下时作动筒推动连杆机构到达锁定位,机械锁销自动卡入锁位完成刚性固定,避免着舰时出现起落架意外收起的恶性事故。机轮组件采用单轮大载荷设计,轮胎适配航母甲板的防滑涂层摩擦系数要求,轮毂上的螺栓孔位均匀分布,确保轮盘与轮毂的连接强度能够承受拦阻减速时的巨大扭矩,轮毂中心的轴承安装位预留了足够的润滑脂存储腔,满足高频次甲板作业下的润滑需求,减少舰上维护的工作量。
从安装边界来看,这套主起落架的缓冲支柱完全伸出时的总高度匹配F-14机身下部的离地间隙要求,既保证了机腹挂载弹药、副油箱时的安全距离,也避免支柱过长导致着舰时的姿态稳定性下降;机轮的宽度与直径参数适配航母甲板的弹射器滑轨、拦阻索的布置高度,滑跑时不会出现机轮剐蹭拦阻索、卡入甲板缝隙的问题。摇臂式的扭力臂结构连接在缓冲支柱外筒与活塞杆之间,限制活塞杆的周向转动,确保机轮始终保持顺航向的姿态,避免滑跑过程中出现摆振问题,扭力臂的铰接点采用自润滑衬套设计,能够在高盐雾的海洋作业环境下长期保持转动灵活性,减少腐蚀带来的结构卡滞风险。
在实际应用场景中,这类舰载机主起落架不仅要承担垂直方向的冲击载荷,还要传递拦阻着舰时的水平减速载荷,以及甲板系留时的风浪晃动载荷,因此结构上所有承力耳片的厚度、铰接销的直径都经过载荷工况的迭代校核,关键承力部位的圆角过渡处理避免了应力集中,能够在规定的疲劳寿命周期内承受数千次的起降循环。起落架上预留的刹车管路、轮速传感器安装位,匹配舰载机的防滑刹车系统需求,能够在着舰滑跑阶段根据轮速变化自动调整刹车压力,配合拦阻索快速将战机速度降至零,同时避免机轮抱死导致的轮胎爆胎问题,适应航母甲板短距起降的特殊要求。
