波音E-3哨兵预警机外观结构三维建模

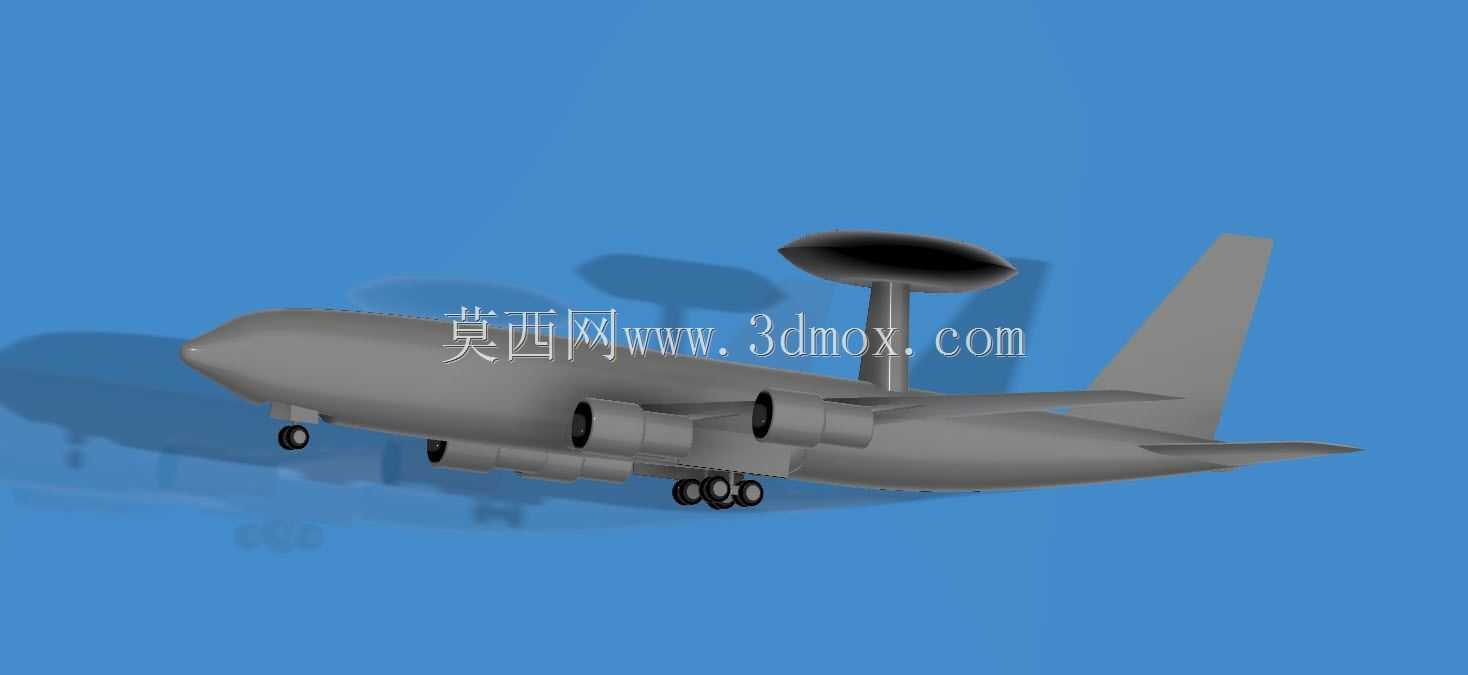

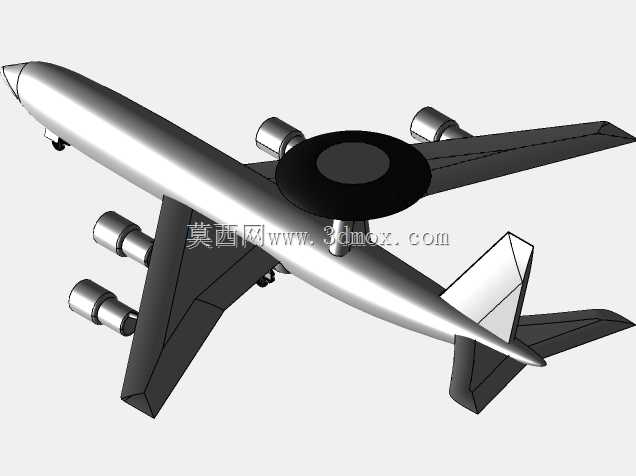

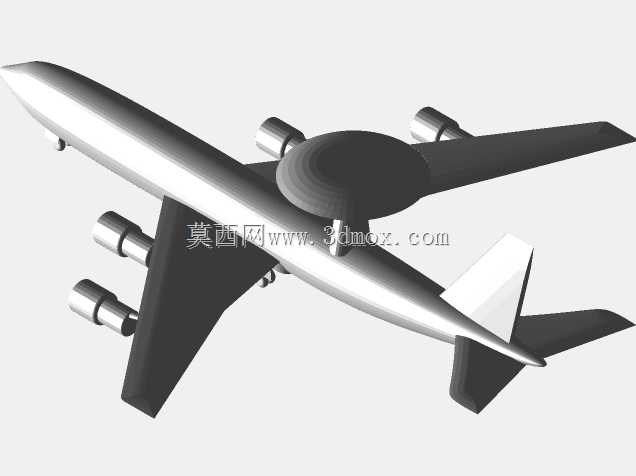

　　本次呈现的E-3哨兵预警机三维模型，完整还原了载机平台与任务系统的融合结构，建模过程中优先匹配了机载预警任务的实际安装边界约束。从机身主体来看，其基于窄体民航客机的基础构型改造，机身截面保持了民用干线客机的典型椭圆轮廓，在机头、机尾段做了任务设备适配的修型，机头雷达罩的曲率兼顾了气动减阻与内部雷达天线的安装空间，没有出现气动面与设备舱干涉的结构问题。机身上方的旋转雷达罩是整个模型的核心特征结构，建模时严格匹配了罩体的椭球外形与支撑支架的安装位置，支架与机身蒙皮的连接区域做了加强结构的还原，对应实际机型中该位置需要承载雷达罩旋转带来的动载荷、以及高速飞行下的气动载荷的结构设计需求，罩体的旋转轴线与机身纵轴保持垂直，

　　安装高度预留了足够的雷达扫描无遮挡边界，避免机身、尾翼对雷达波束的遮挡。机身两侧的发动机吊舱采用翼下吊装布局，吊舱与机翼的连接挂架结构完整还原，挂架的安装角度匹配了发动机的推力线设计，保证飞行过程中推力传递路径的结构合理性，发动机短舱的进气道、尾喷口轮廓做了精准拟合，兼顾了气动外形的还原度。尾翼部分采用常规的后掠垂尾加低置平尾布局，垂尾的高度经过适配调整，避开了上方旋转雷达罩的运动包络，避免雷达罩旋转过程中与尾翼结构发生碰撞，平尾的安装位置与机翼的气动焦点匹配，保证整机的纵向操纵稳定性。起落架部分还原了前三点式起落架的收放结构，主起落架的多轮组布局对应整机满载时的地面承载需求，起落架舱门的轮廓与机身蒙皮齐平，

　　减少飞行过程中的气动阻力。从应用场景来看，这类预警机模型可用于航空装备结构教学、机载任务系统布局演示、空中预警作战场景仿真等方向，建模过程中对所有外露功能部件的位置关系做了严格校验，比如机身表面的各类传感器天线、通信天线的安装位置，都对应实际任务中的信号覆盖范围要求，没有出现天线被机身结构遮挡的布局问题。机身侧面的舱门、应急出口位置也做了对应还原，舱门的尺寸匹配人员进出与设备运输的通行边界，机身内部的任务舱段虽然没有做全舱细节建模，但在外形上预留了任务舱的舷窗位置与设备散热开口的结构特征，对应实际机型中任务舱需要布置多组操控台、通信设备、数据处理设备的空间需求。机翼部分采用后掠翼布局，机翼的后掠角、展弦比匹配高亚音速飞行的气动需求，

　　机翼上的襟翼、副翼操纵面的分界位置清晰还原，翼下的发动机挂点位置与机翼的承力翼梁位置对应，保证载荷能够直接传递到机翼主承力结构上。整个模型的外形曲面做了连续顺滑处理，没有出现曲面褶皱、曲率突变的问题，能够直接用于气动仿真计算的前置几何准备，也可用于航空科普类的展示场景，所有结构的比例关系严格对照实机的尺寸参数，雷达罩的直径、机身长度、翼展的比例协调，没有出现部件比例失真的问题。在建模思路上，优先保证整机气动外形的准确性，其次对任务系统相关的特征结构做重点细化，对于不影响整体外形与功能表达的内部非承力结构做了简化处理，既保证了模型的展示精度，也控制了模型的整体数据量，适配不同场景下的使用需求。
