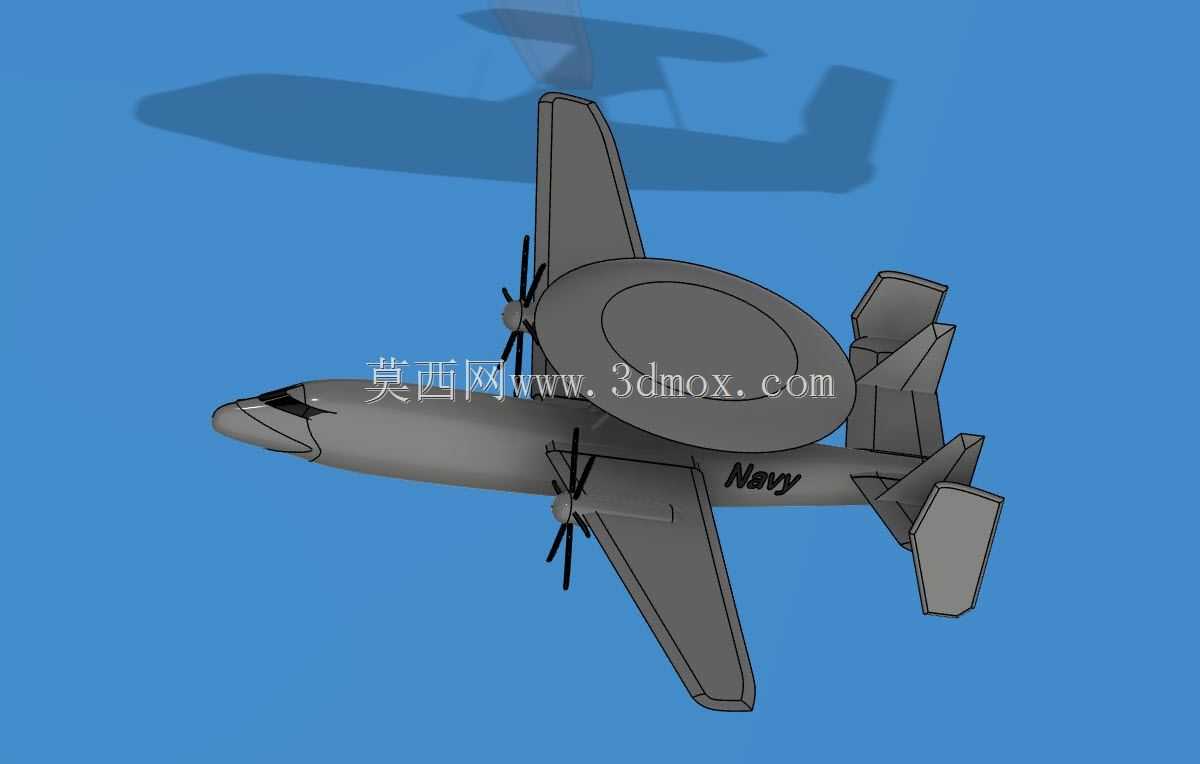

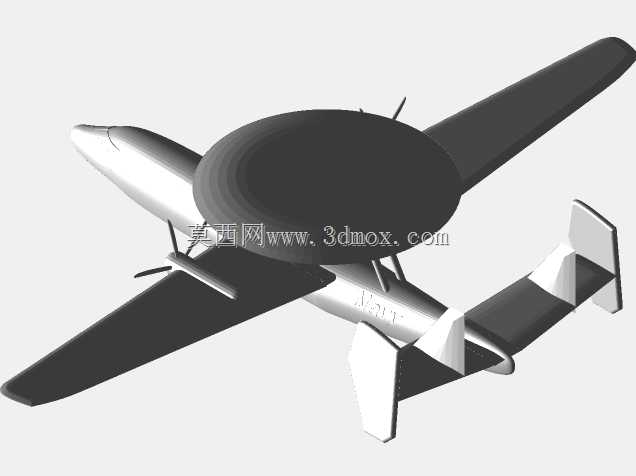

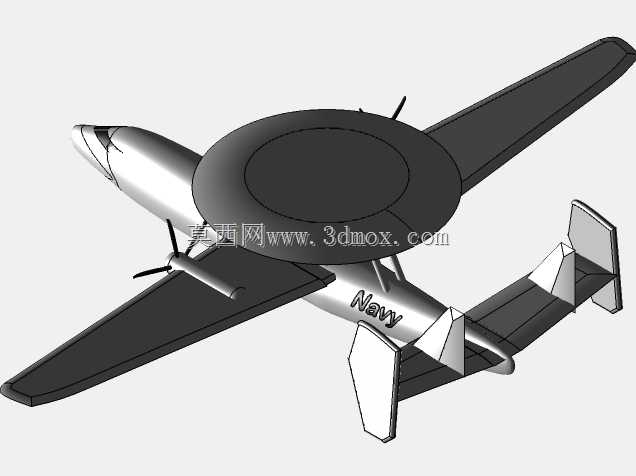

诺斯罗普格鲁曼E2鹰眼舰载预警机三维建模

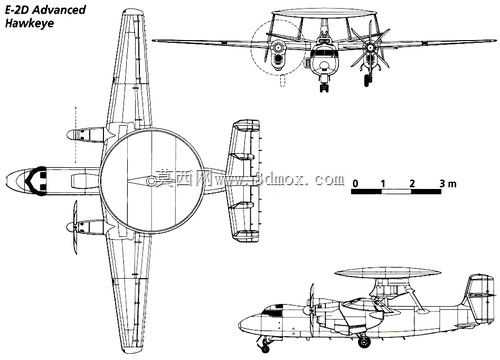

　　作为航母编队空中态势感知的核心节点，该型预警机的三维建模需严格匹配舰载作业的严苛边界约束，首先要还原其最具辨识度的背部旋转雷达罩结构，该部件是整机气动与结构设计的核心难点，建模时需明确雷达罩与机身顶部承力结构的安装接口，匹配四垂尾尾翼的气动避让设计——由于背部雷达罩会对后方气流产生明显遮挡，常规单垂尾无法满足舵效要求，因此采用四片垂尾的布局，建模时需精准还原每片尾翼的安装角度、舵面偏转范围，以及与水平尾翼的相对位置关系，确保结构干涉检查完全符合实机状态。

　　整机采用上单翼布局，机翼设计需兼顾航母机库停放的折叠需求，建模时要明确机翼折叠转轴的位置、折叠后的外翼段收放边界，折叠后整机横向尺寸需匹配航母升降机、机库停机位的尺寸限制，同时要还原机翼上两台涡轮螺旋桨发动机的安装结构，包括发动机短舱与机翼主梁的连接接口、螺旋桨桨叶的旋转包络，以及短舱上的散热口、检修口盖的细节结构，起落架部分需严格按照舰载机强化设计的特征建模，前起落架采用双轮结构带弹射牵引杆接口，主起落架为单轮结构配备着舰拦阻钩连接结构，所有起落架的收放路径、收上后的舱门贴合间隙都要做完整的运动仿真校验，避免出现收放干涉问题。

　　机身部分的建模需还原载机任务属性对应的结构特征，机头位置的雷达罩、驾驶舱风挡的多曲面造型要做连续曲面处理，保证曲面G2连续符合气动要求，机身侧面的任务舱舷窗、电子设备散热通风口、天线安装基座都要按实机布局还原，尾部的拦阻钩收纳舱、尾椎处的电子设备舱结构也要明确边界，机身表面的蒙皮分块、口盖位置、铆钉排布细节可按结构受力逻辑做简化处理，保证模型用于结构展示、气动仿真时的精度需求。

　　从应用场景来看，该模型可用于舰载机编队调度仿真、航母甲板作业流程推演、预警机任务系统集成演示等场景，建模时需预留任务系统载荷的安装接口，背部雷达罩内部可预留雷达天线的安装空间，机身内部可根据任务舱布局预留操作员工位、电子设备机架的安装位置，方便后续做内部结构的拓展建模。螺旋桨部分的建模需还原八叶桨的翼型特征，每片桨叶的扭转角度、安装角都要匹配涡轮螺旋桨发动机的动力输出特性，可配合做螺旋桨旋转的运动仿真，还原整机滑跑、飞行状态下的部件运动逻辑。

　　需要注意的是，整机的重心位置需匹配实机的配平要求，背部大尺寸雷达罩带来的重心上移问题，在建模时要对应机身内部设备的布局位置做配重参考，机身下部的结构加强筋、承力框的位置要与起落架、机翼、尾翼的主承力点对应，保证结构受力传递路径的合理性，所有气动操纵面包括副翼、升降舵、方向舵的偏转角度范围都要符合实机的操纵权限，可直接用于飞行仿真的模型输入。机身与雷达罩之间的旋转支撑结构也要做细节还原，包括雷达罩的旋转驱动机构安装座、导流片结构，避免模型出现结构缺失的问题，机翼折叠机构的铰链、锁扣位置也要做精准建模，还原机翼展开后的锁止固定结构，满足结构强度展示的需求。
