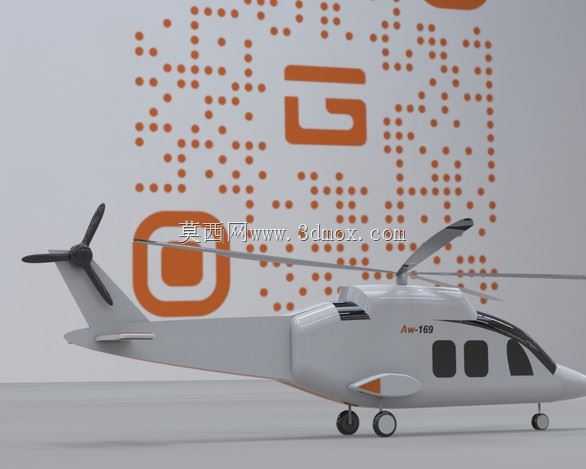

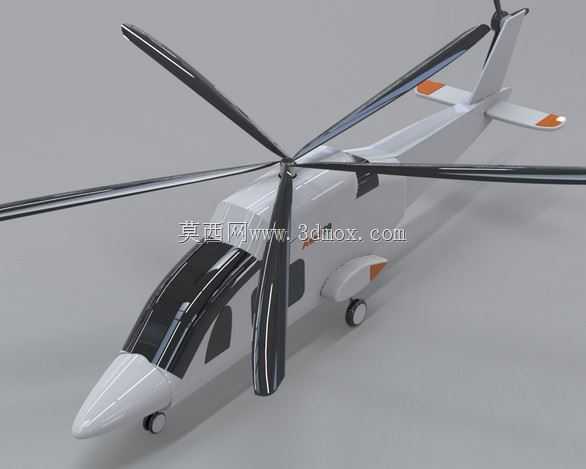

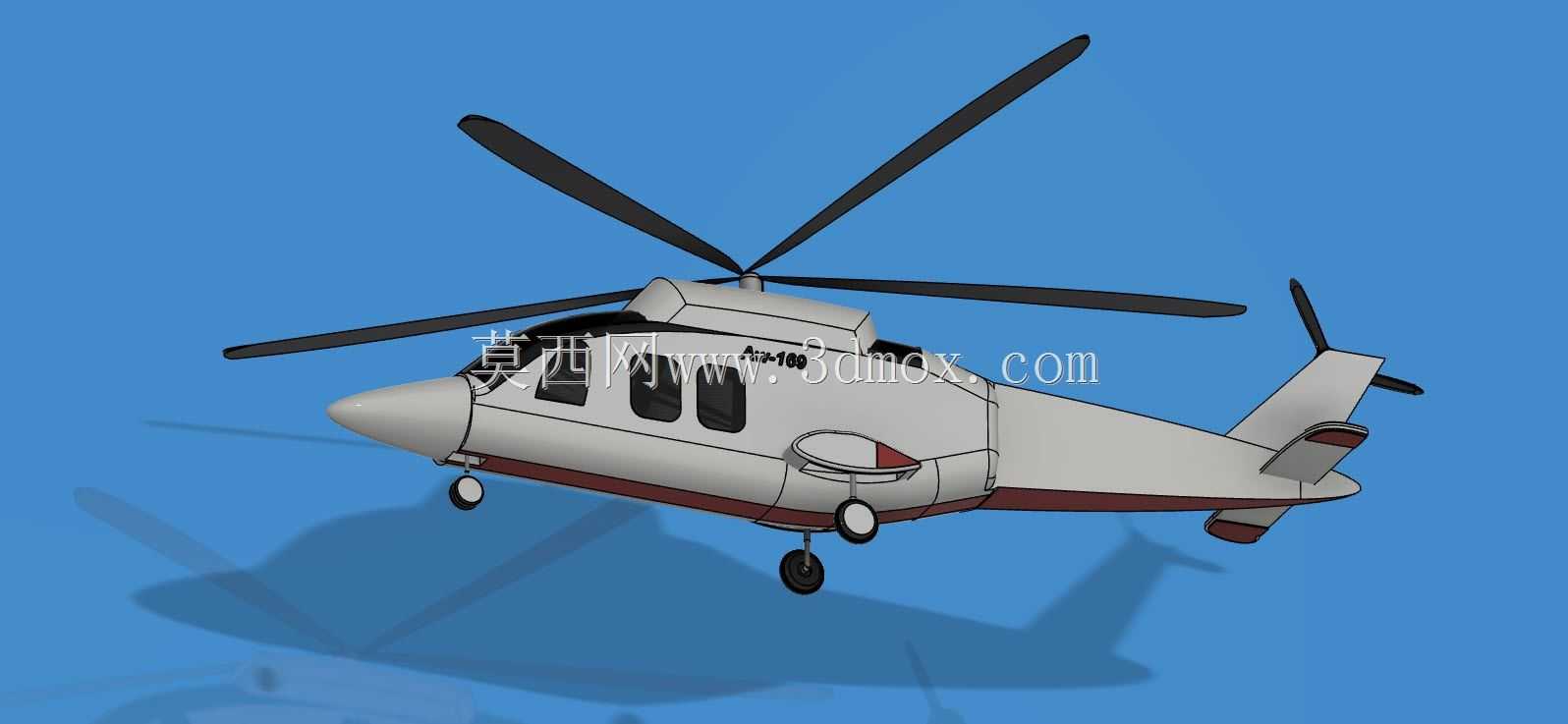

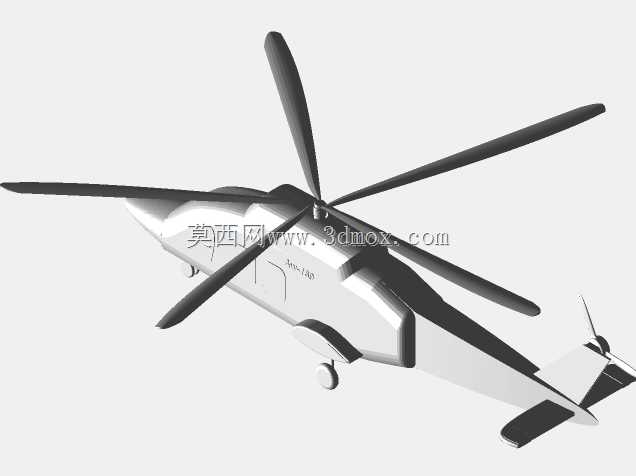

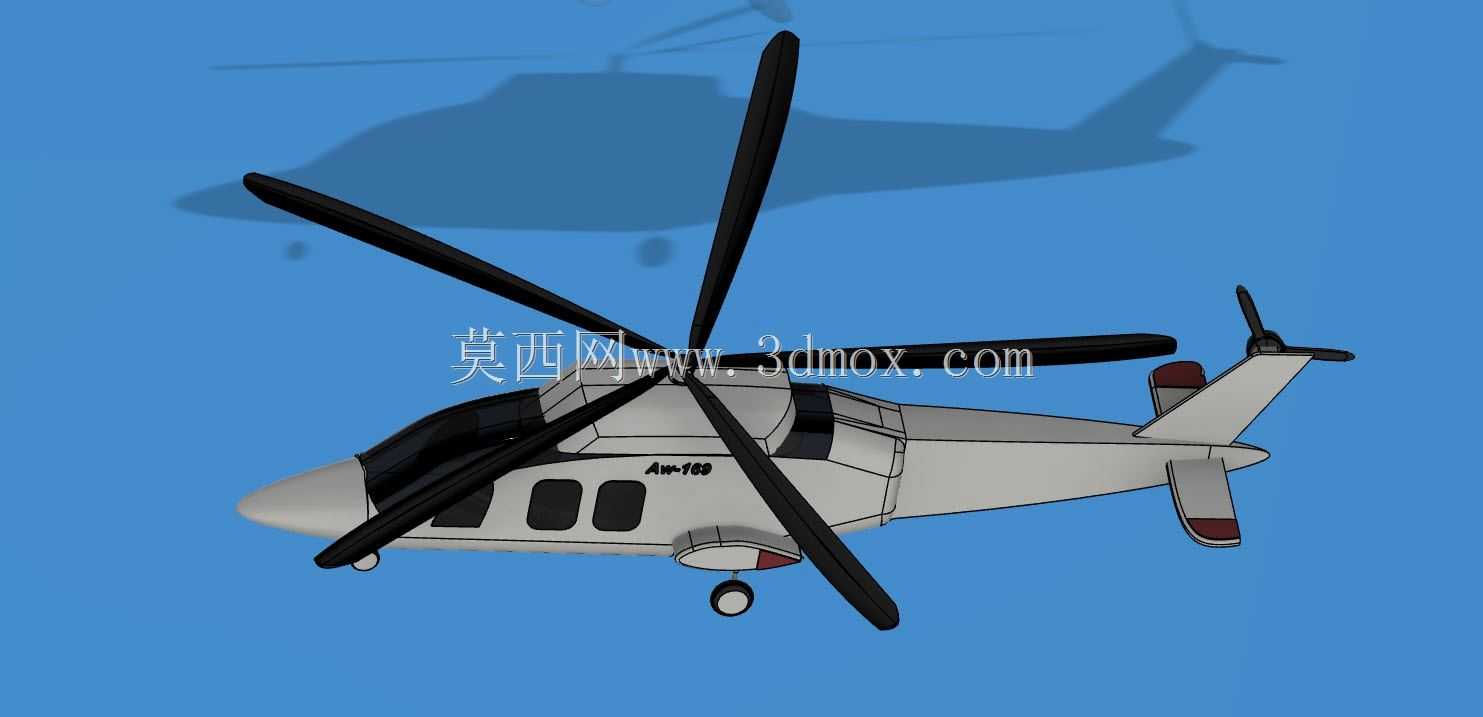

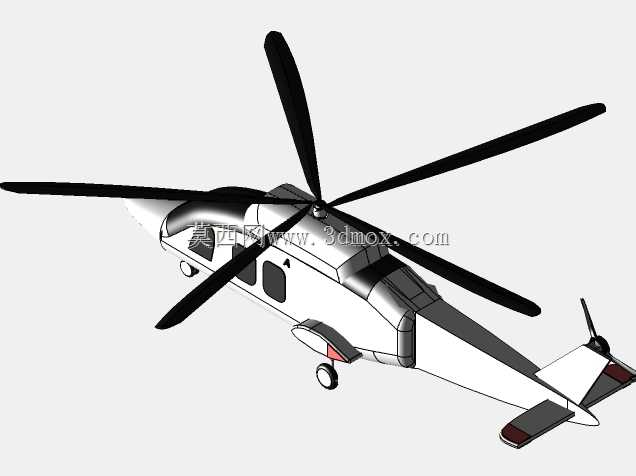

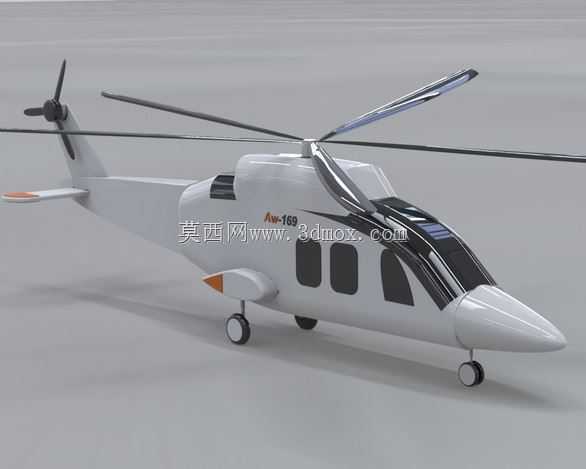

阿古斯塔韦斯特兰AW169直升机外观结构

　　这款双发中型直升机的三维结构还原，首先要明确其核心应用场景覆盖公务通勤、应急医疗救援、海上平台通勤、警用执法与低空观光多个通航领域，不同场景下的舱内布局预留是建模时需要重点考量的设计边界。从实际用途出发，该机型定位4.8吨级起飞重量区间，10座的载客容量刚好填补了轻型单发直升机与大型双发远程直升机之间的市场空白，在人口密集的城市空域作业时，双引擎的冗余设计能满足单发失效后的安全迫降要求，符合城市低空作业的严苛适航标准。

　　建模过程中首先要梳理整机的气动外形逻辑，主旋翼采用四叶复合材料桨叶设计，桨叶的翼型剖面沿展向有连续的扭转变化，桨尖后掠的构型是为了降低前飞时的压缩性阻力，同时削弱旋翼噪音，这部分曲面建模不能只做外观的光顺处理，要还原桨叶的扭转角变化梯度，保证后续如果做气动仿真分析时模型具备基础的几何精度。尾桨采用涵道式设计，这种布局的优势是降低地面作业时尾桨碰擦障碍物的风险，同时减少尾桨噪音对舱内的传递，建模时要注意涵道内壁与尾桨叶尖的间隙控制，这个安装间隙直接影响尾桨的气动效率，实际机型中这个间隙控制在极小的范围内，建模时不能随意放大间隙导致结构失真。

　　机身主体的气动外形采用宽体流线型设计，机头段的曲面收敛角度兼顾了飞行员的下视视野与前飞减阻需求，风挡玻璃的多块拼接角度要符合实际的视野要求，不能为了曲面光顺随意调整风挡的倾斜角度，否则会导致飞行员视界的模拟失真。机身两侧的舷窗采用矩形倒圆角设计，不同作业构型下舷窗的数量可以根据需求调整，比如医疗救援构型下会预留更大的舱门开口用于担架进出，建模时要在机身中段的舱门位置预留可修改的结构边界，方便后续切换不同作业场景的布局。

　　起落架采用前三点轮式起落架设计，前起落架为双轮结构，安装在机头下方的承力结构上，主起落架为单轮结构，安装在机身下部的两侧整流罩内，起落架的收放机构运动路径是建模时的重点，要保证收放过程中机轮与机身整流罩、舱门之间没有干涉，减震支柱的行程长度要符合实际起降时的缓冲需求，不能将起落架做成固定的装饰性结构，要还原其可动的结构逻辑。

　　动力舱布置在机身上部主减速器后方，双引擎的对称布局要保证整机的重心落在主旋翼轴的合理范围内，建模时要注意引擎进气道与排气口的位置，进气道设置在引擎舱的两侧，避免吸入旋翼下洗气流卷起的地面杂物，排气口向外倾斜布置，减少高温排气对尾梁结构的热影响。尾梁段的结构从机身中部向后逐渐收窄，尾梁内部要预留传动轴、尾操纵线系的安装空间，水平安定面安装在尾梁的中后段，垂直安定面与尾桨涵道整合为一体，这种整合设计能减少尾部的结构重量，同时优化尾部的气动流场。

　　舱内布局的建模要考虑不同场景的适配性，公务构型下的座椅排布采用2+2+3+3的布局，座椅之间预留足够的过道空间，医疗构型下可以拆除后排座椅，预留担架与医疗设备的安装位置，驾驶舱的操纵机构布局要符合人机工程学要求，周期变距杆、总距杆、脚舵的位置要对应飞行员的操作可达范围，仪表板的布置角度要避免阳光直射造成的反光。整机的外形尺寸要严格控制实际机型的参数边界，旋翼转动时的整机长度、尾桨顶端的高度、机身宽度都要符合通用机场的起降场地要求，地面停放时主桨叶的最低高度要高于地勤人员的通行高度，避免地面作业时的碰擦风险。

　　建模时的曲面分块要符合实际的复合材料蒙皮拼接逻辑，机身蒙皮的分块线要沿气动流线布置，减少飞行时的阻力，舱门、维护口盖的边界要预留密封结构的安装位置，不能将蒙皮做成一体化的整体曲面，否则会丢失实际机型的维护口盖细节，影响模型的结构真实感。旋翼桨毂的结构要还原铰链接头的细节，挥舞铰、摆振铰、变距铰的位置要准确，这部分结构是旋翼系统动力学仿真的基础，不能简化成实心的连接结构。
