罗克韦尔B-1兰瑟超音速轰炸机三维建模

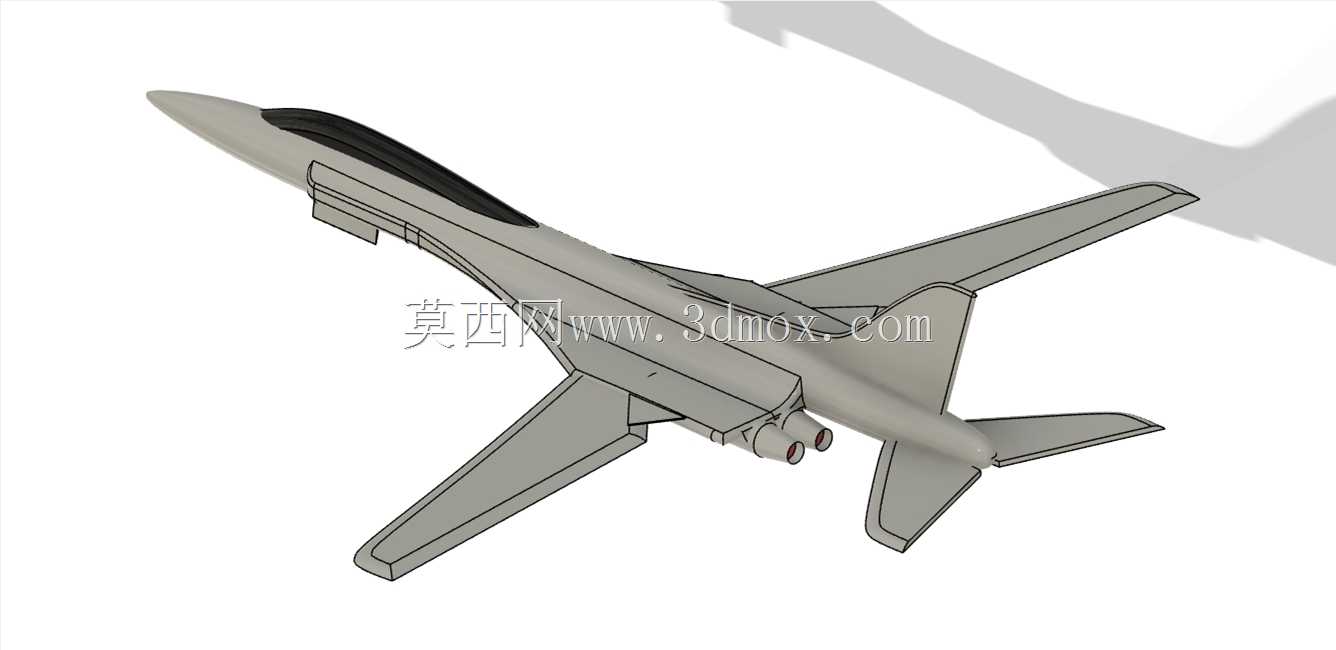

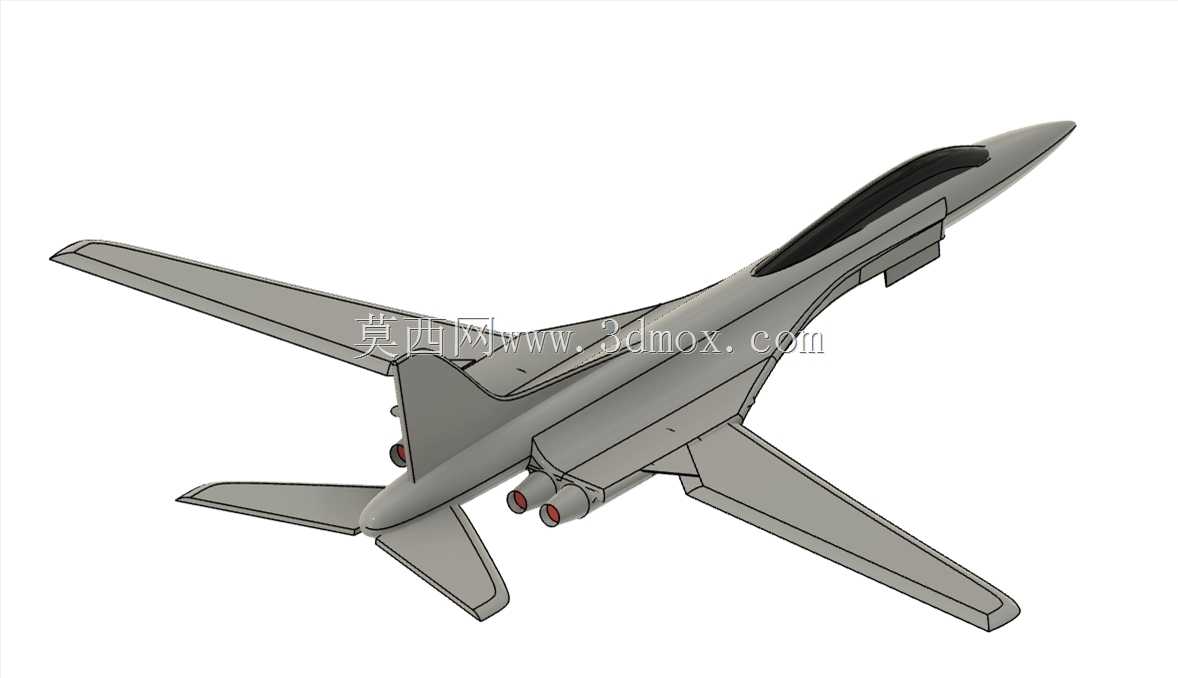

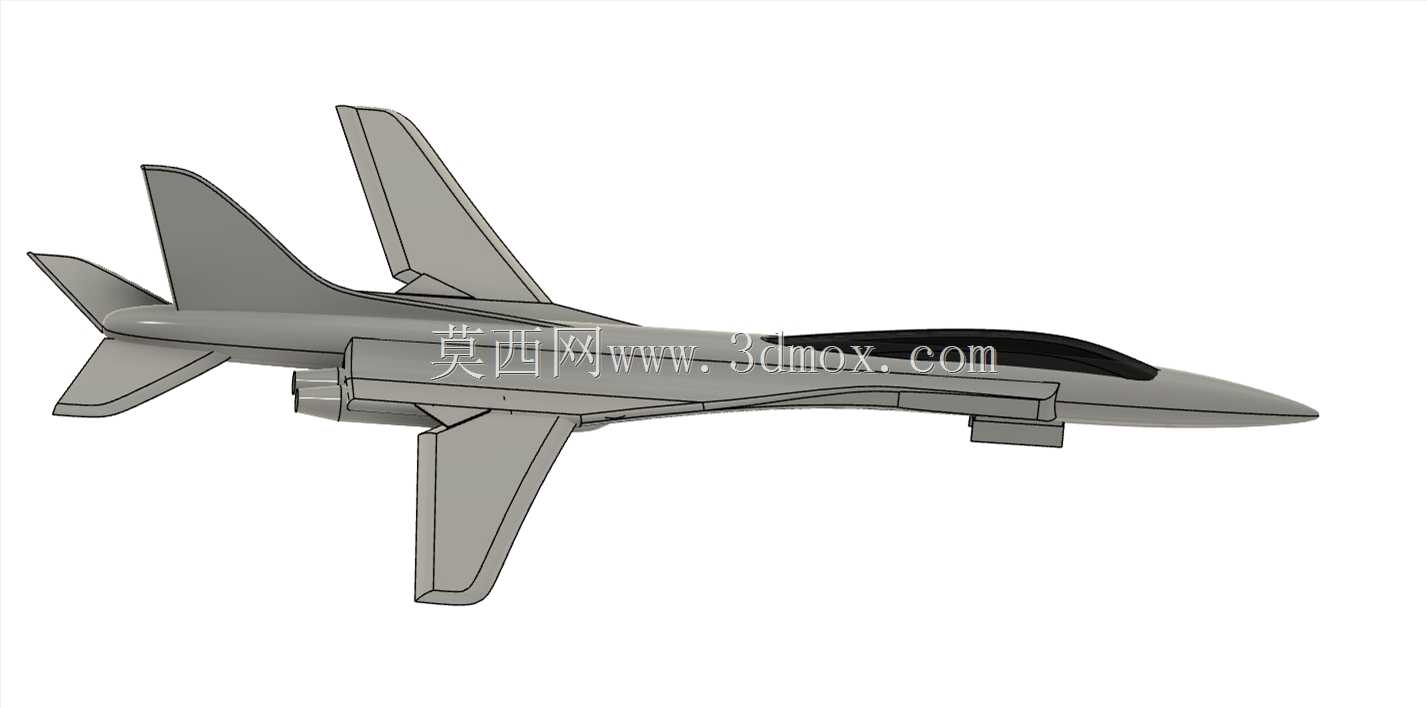

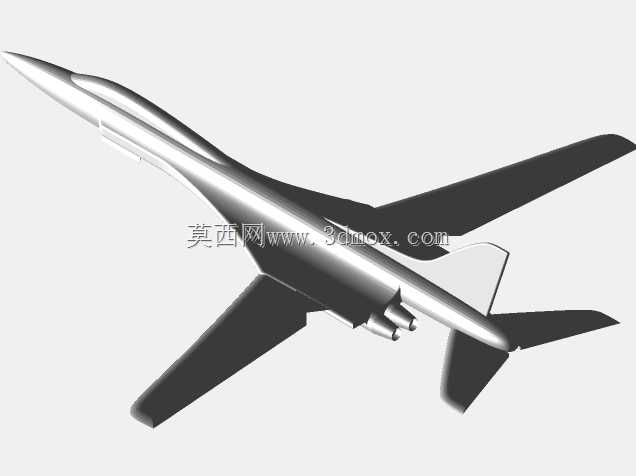

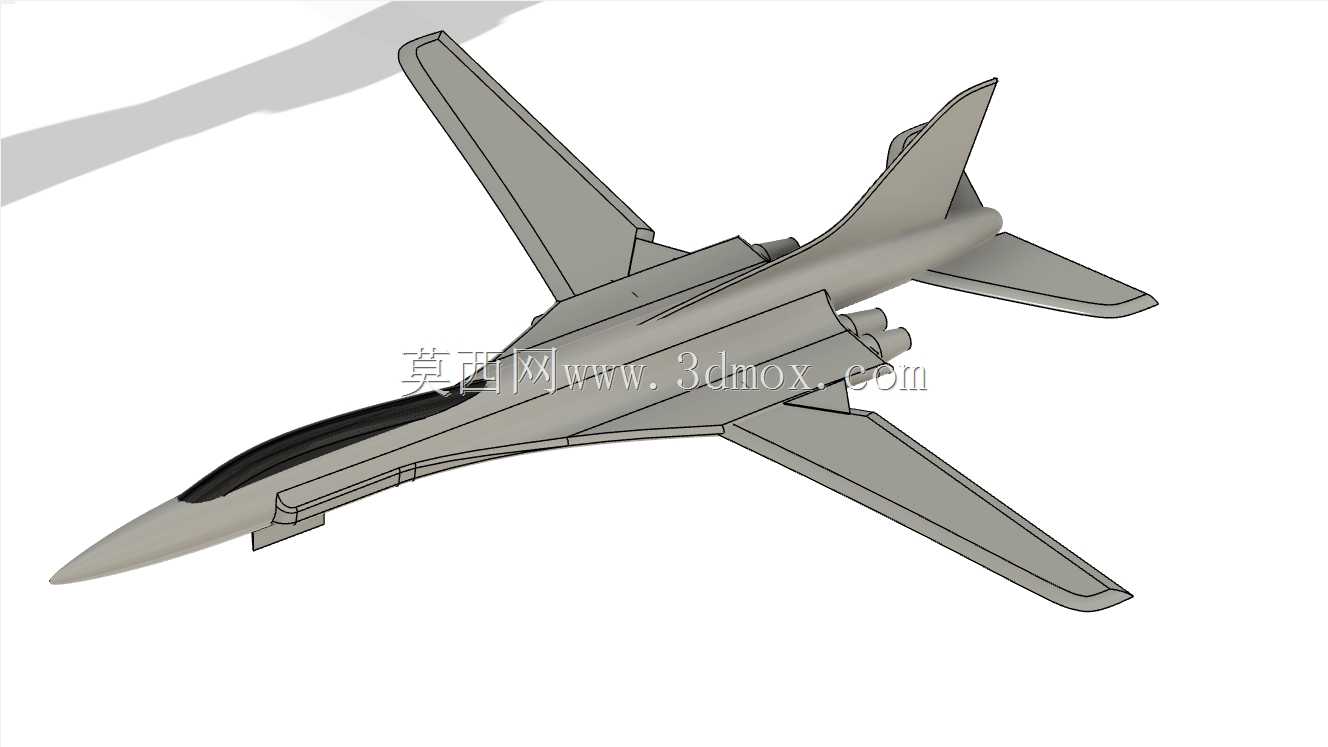

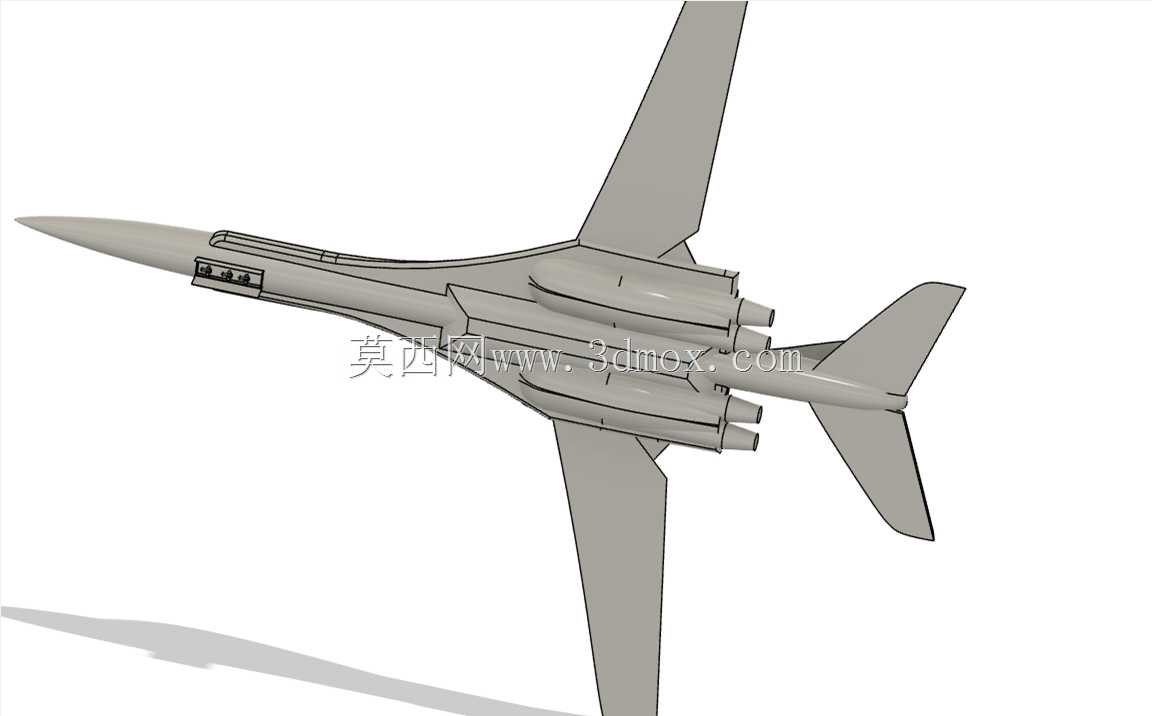

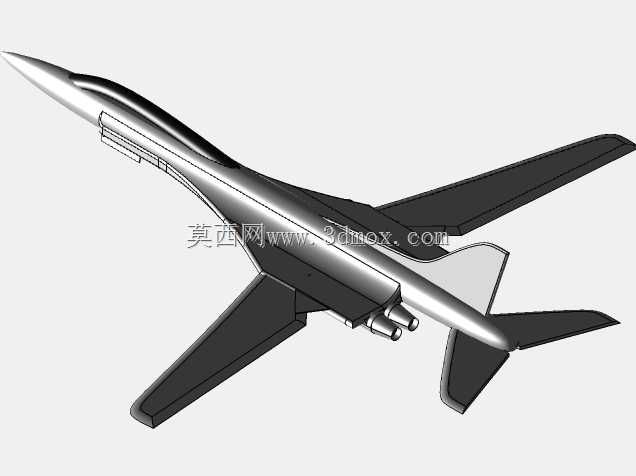

　　本次建模还原的罗克韦尔B-1兰瑟机型，作为可变后掠翼布局的超音速军用航空器，其三维模型的搭建完全围绕实际装备的气动特性、结构边界与功能分区展开，可用于航空装备结构教学、气动布局仿真验证、国防科普展陈建模等场景。从实际用途来看，该机型作为远程突击平台，需兼顾高空高速突防与低空高速渗透能力，建模过程中首先要还原的就是可变后掠翼的结构逻辑：机翼转轴位置的设定直接决定了不同后掠角度下的整机重心变化，模型中严格按照实机的转轴安装边界，预留了机翼转动的结构间隙，后掠角调节范围覆盖最小后掠的起降状态到最大后掠的高速突防状态，每个角度下机翼与机身整流段的贴合度都做了曲面连续处理，避免出现结构干涉的问题。机身部分的建模采用半硬壳式结构的曲面还原思路，

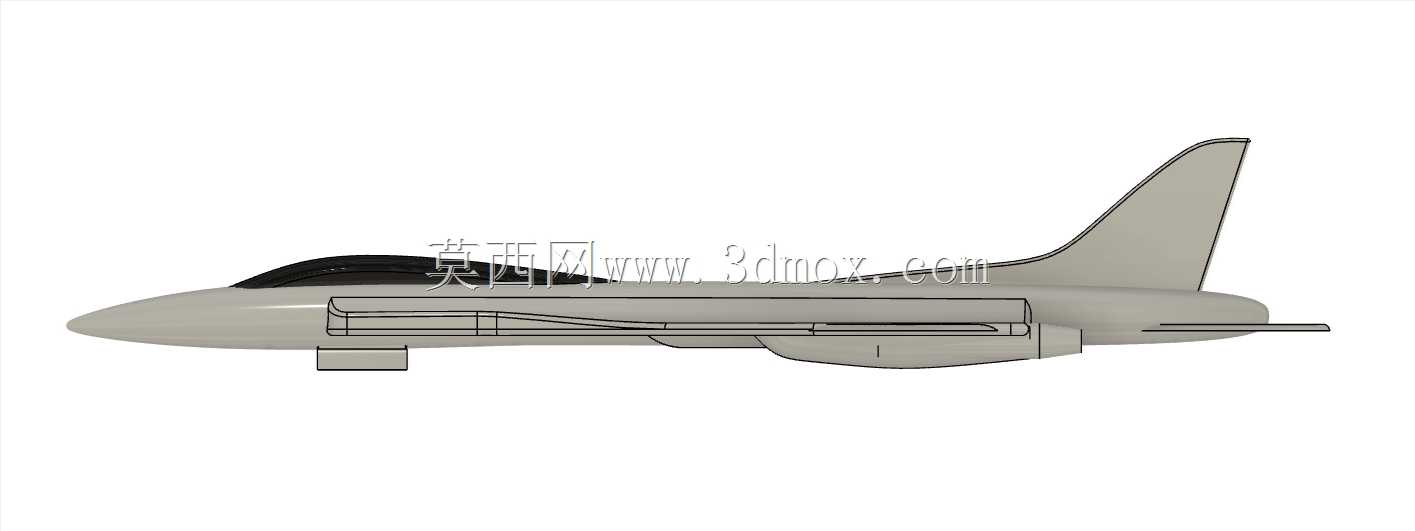

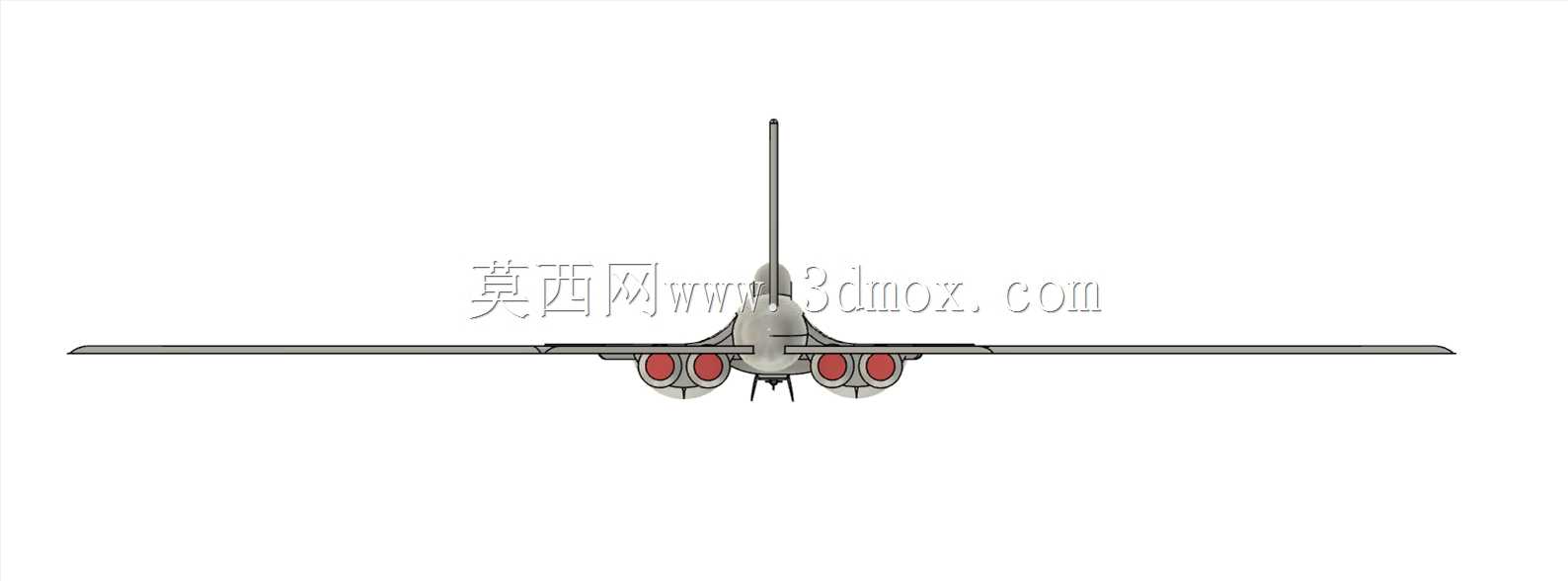

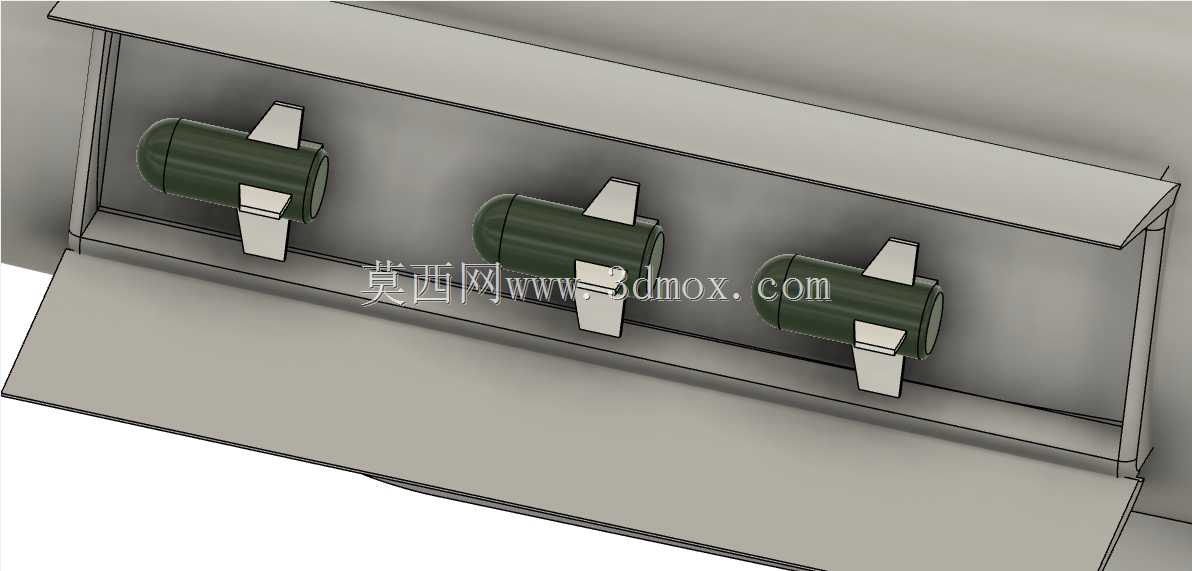

　　机头雷达罩的圆锥曲面弧度严格匹配实机的雷达安装倾角，保证雷达罩内部预留的设备安装空间符合实际尺寸边界；串列双座座舱的盖体曲面做了分层处理，外层的透明件与内层的弹射座椅安装位预留了足够的结构空间，座舱后部的机身背脊线条平滑过渡到垂尾根部，兼顾气动减阻与内部油箱的容积需求。动力系统部分，四台发动机的短舱安装在机翼根部的固定段下方，模型中还原了进气道的可调斜板结构边界，进气道唇口的曲面弧度适配不同飞行速度下的进气效率需求，尾喷口的收敛扩张段做了可动结构的预留，能够匹配加力推力状态下的喷口形态变化。机身中部的弹舱结构做了分区还原，三个独立弹舱的舱门开合边界、内部挂架的安装位置都按照实机的挂载尺寸设定，既可以搭载远程巡航导弹，

　　也可以适配常规制导炸弹的挂载空间，弹舱舱门的锯齿边缘结构也做了细节还原，贴合实际的雷达散射截面控制需求。起落架部分采用前三点式布局，前起落架的双轮结构、主起落架的四轮小车结构都按照实际承载比例建模，起落架收放的转动轴位置、收放后在机身/起落架舱内的容纳边界都做了干涉检查，保证收放动作路径上无结构冲突。尾翼部分采用全动平尾加单垂尾的布局，全动平尾的转轴位置设定在平尾根部的气动焦点附近，保证操纵力矩的输出效率，垂尾的后掠角度与机身纵向轴线的夹角严格匹配实机的航向稳定性设计，垂尾根部的减速伞舱也做了结构预留。从建模的工程逻辑来看，整机的曲面拆分完全按照实际航空制造的工艺分段来做，机头段、前机身、中机身、后机身、机翼固定段、可变外翼段、

　　尾翼段各自独立成组，既方便后续做结构拆解演示，也能适配不同仿真场景下的网格划分需求；整机的外形尺寸严格控制在实机的尺寸公差范围内，翼展在最小后掠角与最大后掠角下的数值差、机身长度、机高都符合实际装备的参数边界，安装对接面的公差预留符合航空结构件的装配要求。对于低空突防相关的结构设计，模型中还原了机身下表面的地形跟踪雷达安装鼓包，机翼前缘的缝翼、后缘的襟翼结构都做了可动面的边界预留，能够模拟不同飞行状态下的翼面偏转形态；机身表面的传感器窗口、天线布局都按照实际位置排布，没有随意增减结构细节，保证模型的还原度能够满足专业场景的使用需求。
