AIM-54远程空空导弹结构三维数模

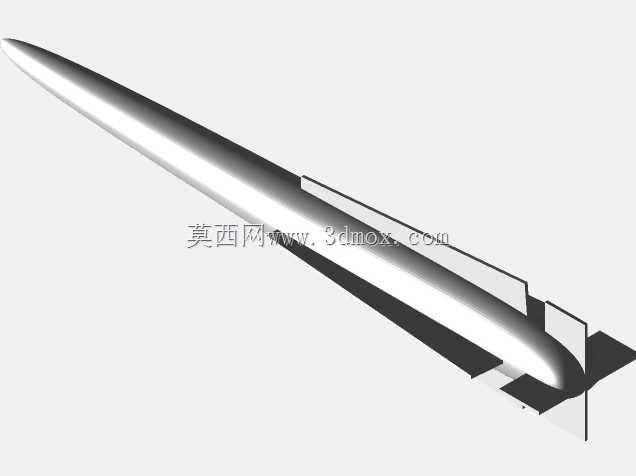

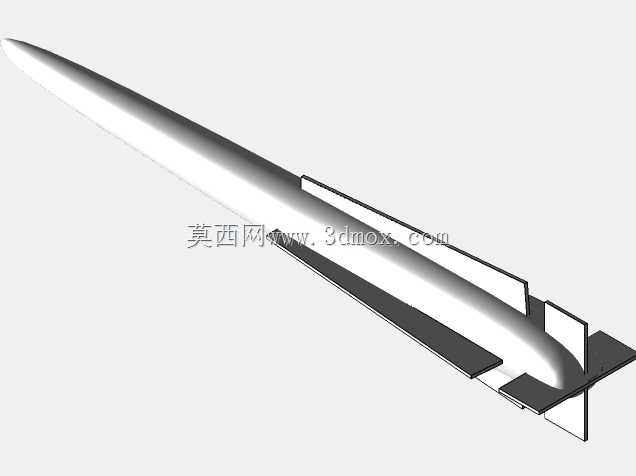

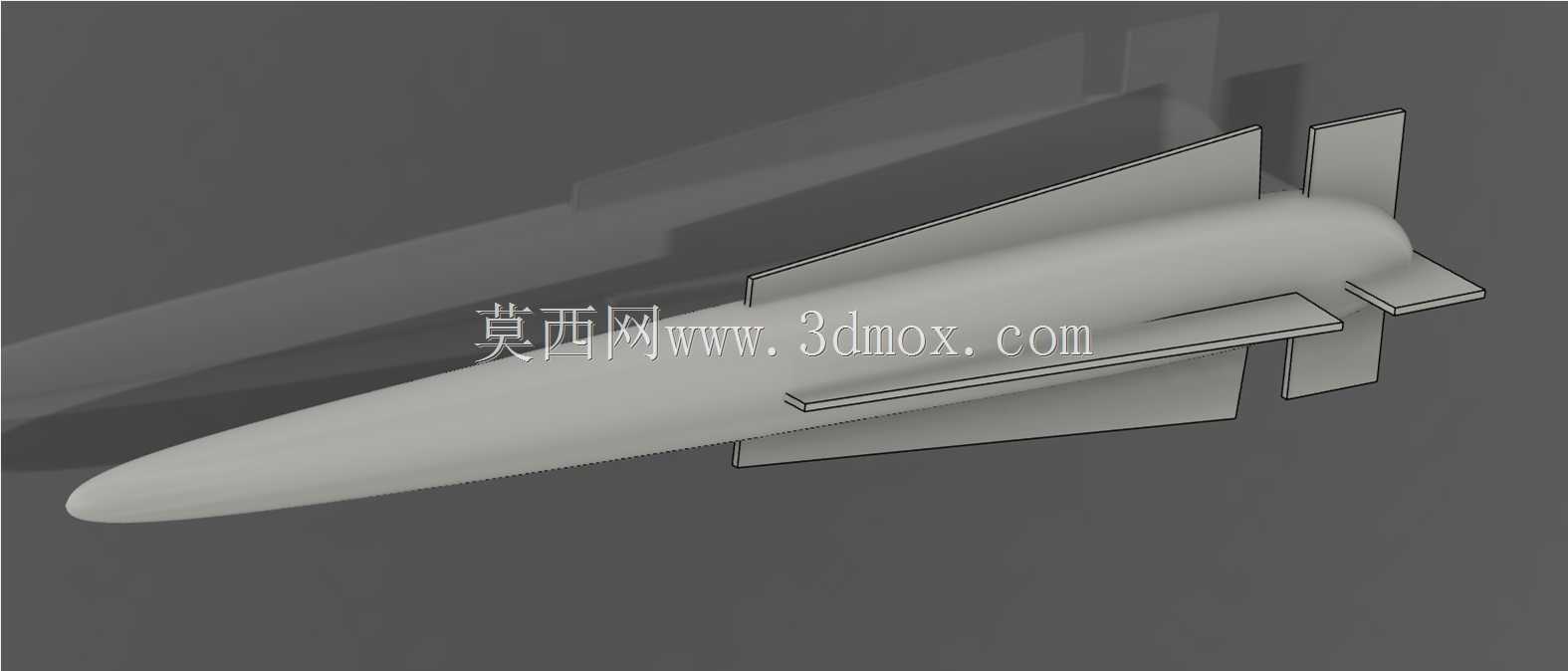

　　在制空作战装备的结构设计领域，远程空空导弹的气动布局与挂载适配设计，一直是机载武器研发环节中兼顾飞行性能与载机匹配度的核心工作。这款AIM-54导弹的三维数模，完整还原了该型远程制导弹药的真实结构特征，可直接用于机载武器挂载仿真、作战场景可视化推演、装备结构教学等多个工程场景。从实际作战用途来看，该型导弹作为配套重型舰载战斗机的远程拦截弹药，核心任务是在远距离上对敌方空中目标发起拦截，尤其是针对大型空中目标的多目标同时打击场景，其弹体结构设计完全围绕远程高速飞行的需求展开。数模中清晰呈现了弹体的气动外形细节：尖锥形的弹头设计是为了降低超音速飞行过程中的波阻，让导弹在高速飞行阶段能够维持稳定的飞行姿态，

　　弹身采用的长细比设计经过气动优化，能够在大射程飞行过程中减少飞行阻力，保障动力段的能量留存。弹翼与尾舵的布局设计也在数模中得到了精准还原，四片切尖三角翼布置在弹体中后段，能够为导弹提供足够的升力，同时适配高速飞行下的气动载荷分布，尾部的四片全动舵面则负责飞行过程中的姿态调整，舵面的偏转角度范围、与弹身的连接结构都在数模中做了符合工程实际的还原，能够直观体现该型导弹的气动控制逻辑。在挂载适配的设计层面，数模还原了弹体上的挂载接口结构，该接口的位置、尺寸完全匹配对应载机的机翼挂点与机腹半埋挂点的安装边界，能够直接导入载机装配环境中完成挂载干涉检查，验证挂弹状态下载机的气动干扰情况、挂点载荷分布是否符合设计要求。从结构设计思路来看，

　　该型导弹的弹体分段结构清晰可辨：导引头舱段位于弹头位置，预留了雷达制导组件的安装空间，战斗部舱、动力舱、控制舱依次沿弹身轴线排布，各舱段的连接法兰位置、壳体厚度变化都在数模中有所体现，能够帮助结构设计人员理解远程空空导弹的舱段布局逻辑，即如何在有限的弹体空间内，合理分配制导系统、战斗部、动力系统、控制机构的安装位置，同时保证弹体的结构强度能够承受大过载机动与高速飞行带来的载荷。在工程应用场景中，该数模既可以作为机载武器装备教学的直观演示载体，帮助学员理解远程空空导弹的结构组成与工作逻辑，也可以用于作战仿真场景中的装备建模，为空中对抗推演提供高还原度的装备模型，还能够为新型机载弹药的气动布局设计提供参考，

　　通过对该经典型号的结构特征分析，提炼远程空空导弹在气动设计、挂载适配、舱段布局上的成熟设计经验。数模的外形尺寸完全符合该型导弹的真实参数边界，弹体总长、弹径、翼展的比例关系严格按照实装数据还原，在进行挂载仿真时，能够准确模拟导弹与载机挂点、地面保障设备之间的空间位置关系，避免出现尺寸偏差导致的仿真结果失真。弹体表面的细节设计也贴合工程实际，没有多余的装饰性结构，所有的凸起、棱线都对应实装上的天线口盖、管路接口、结构加强筋等真实结构，能够满足结构分析、气动仿真等专业工程场景的使用需求，不会因为细节失真影响相关计算的准确性。对于从事机载武器结构设计、作战仿真建模、装备教学教具开发的从业者来说，该数模能够有效减少基础建模的工作量，直接基于高还原度的结构模型开展后续的分析、仿真、演示工作，也可以通过对该模型的结构拆解，理解经典远程空空导弹的设计取舍逻辑——比如为了兼顾大射程与高速性能，如何平衡弹体结构重量与结构强度的关系，如何通过气动翼面的布局设计兼顾飞行稳定性与机动性能，如何通过舱段的紧凑排布在有限的弹体空间内集成全部功能组件，这些设计思路对于同类装备的研发设计都具备实际的参考价值。
