符合德标坐姿男性人体空间校核模板

　　做座舱、座椅类产品的结构设计时，最容易踩的坑就是只盯着零件本身的装配公差，忽略了真实使用状态下的人体占用空间边界，很多新手设计师对着平面尺寸线画结构，样件做出来才发现腿部顶到前面板、肘部和侧围干涉，或是视野被前方结构遮挡，反复改模拖慢项目进度。这套人体模板就是专门用来解决这类人机校核问题的，它采用第50百分位成年男性的坐姿尺寸基准，对应普通成年男性的平均体态，覆盖绝大多数民用座椅、操作工位的适配人群范围，不用设计师再去零散查不同部位的人体测量数据，直接把模板调入装配环境就能快速做空间干涉检查。

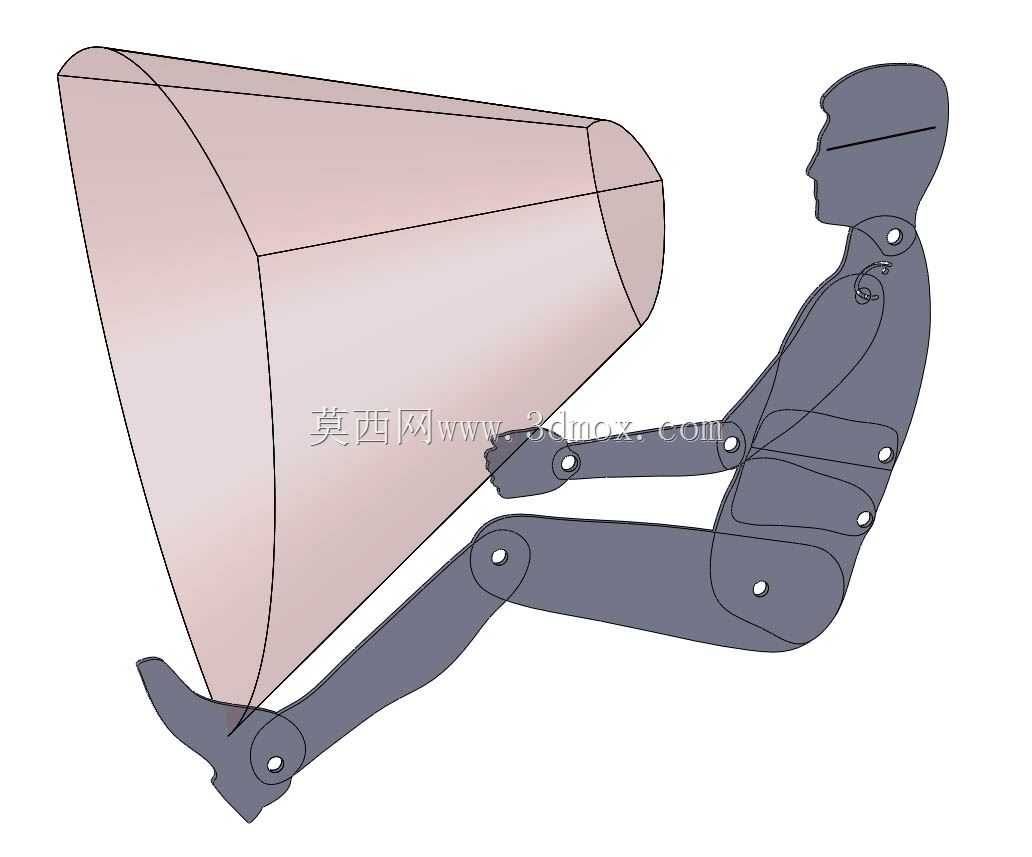

　　从实际使用场景来说，不管是乘用车驾驶舱布局、工程机械操作室设计、办公座椅的周边工位规划，还是公共交通座椅的排布、特种设备的操作位人机验证，都能用到这个模板。它不是单纯的人体外形轮廓，还附带了使用视野的楔形区域，也就是人在正常坐姿下的有效视觉观察范围，做控制台按键布局、前挡风玻璃视野校核、前方操作件的位置排布时，只要把需要观察的部件放在这个楔形区域内，就能保证操作者不用刻意调整坐姿就能清晰看到目标，避免出现操作盲区。

　　设计思路上完全贴合座椅类产品的校核逻辑，把人体的关节转动中心都做了明确的点位标识，髋关节、膝关节、踝关节、肘关节、肩关节还有颈部的转动位置都对应真实人体的关节活动轴，设计师如果需要调整坐姿角度，比如调整靠背倾角、腿部屈伸角度，直接绕对应关节点转动肢体段就行，不用重新绘制人体轮廓，能快速适配不同靠背角度、不同踏点位置的座椅布局校核。整个模板的轮廓是按照人体放松坐姿下的最大外轮廓绘制的，包含了日常穿着普通工作服的衣物余量，不会出现按裸身尺寸校核完，实际使用时因为衣物厚度导致空间不足的问题。

　　安装边界和尺寸层面，这个坐姿模板的踵点位置是固定基准，也就是脚跟放置在踏板或地板上的接触点，调入装配体的时候直接把踵点和设计的踏点、地板支撑面重合，再根据设计的座椅H点（胯点）位置调整整体定位，就能快速匹配设计状态。整个坐姿状态下，从踵点到头顶的垂直高度、膝盖位置的前伸量、肘部的侧展宽度都对应标准人体测量值，前方的视野楔形区域从眼部位置出发，按照正常坐姿下的有效视锥角延伸，覆盖前方操作和观察的核心区域，校核的时候只要检查产品结构有没有侵入这个人体外轮廓范围、有没有遮挡视野楔形区的观察路径，就能快速排查出人机干涉问题。

　　实际工程应用里，很多设计师做结构的时候容易把注意力都放在零件强度、装配关系上，最后阶段才发现人机问题，这时候改结构往往要牵动周边一堆零件的调整，成本极高。在方案初期就把这个人体模板放进装配环境，一边做结构一边核对空间边界，能在方案阶段就把大部分人机问题规避掉，比如做驾驶舱的时候，提前核对方向盘和腿部的间隙、换挡杆和肘部的距离、仪表板的可视范围，不用等到样件试制才发现问题。另外这个平面模板虽然是二维轮廓，但在三维建模环境里可以作为基准参考，辅助搭建三维人体模型的定位框架，比从零开始找人体尺寸数据效率高很多，尤其是做前期方案快速迭代的时候，不用等精细人体模型调入，用这个模板就能快速完成多版布局的人机对比，筛选出合理的布局方案再做细化设计，能大幅减少前期方案的反复调整次数。
