参数化大画框画布结构三维设计

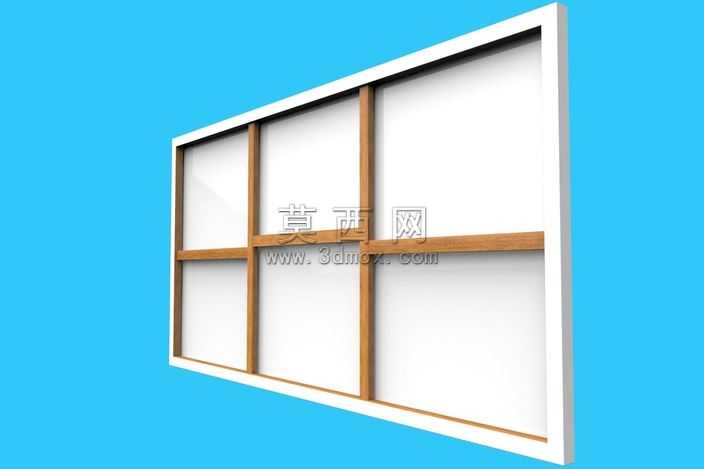

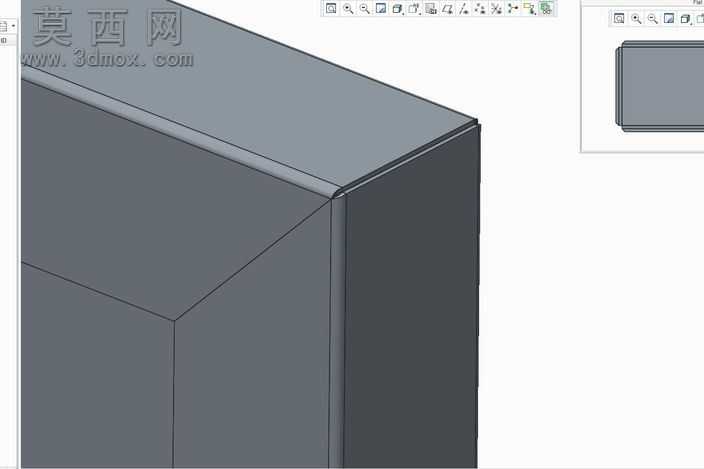

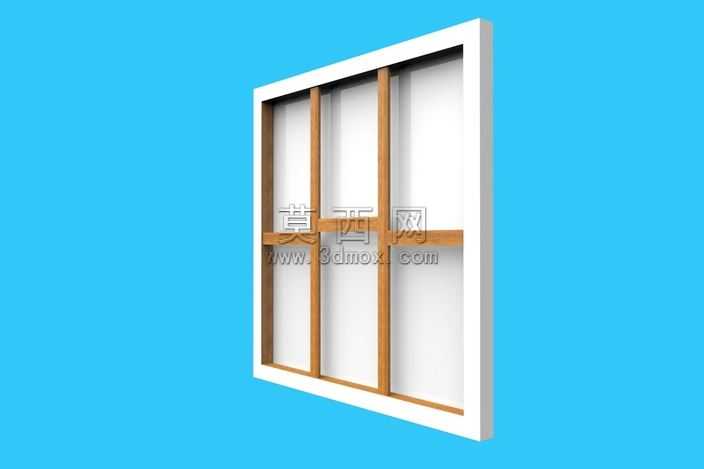

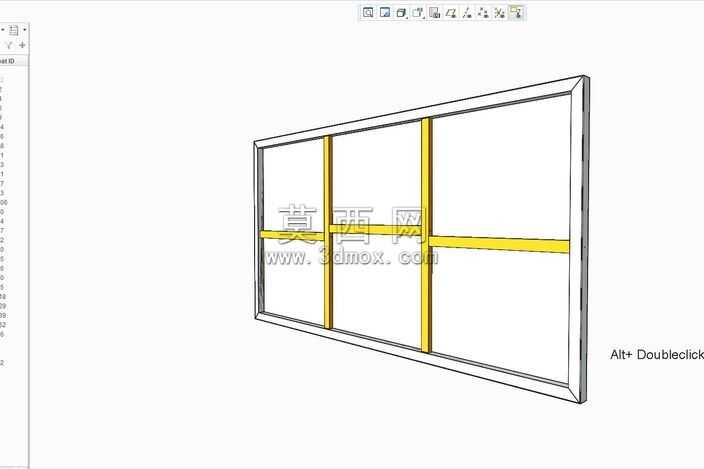

本作品采用Creo参数化骨架设计思路完成大尺寸画框与画布的三维建模，整体建模逻辑以骨架模型作为顶层设计基准，将画框的外轮廓尺寸、内部横竖分隔条的排布间距、框体截面厚度等核心参数全部关联至骨架的参数表中，使用者无需进入单个零件特征层级修改，仅需在骨架模型的参数面板调整对应数值，即可驱动整个画框装配体自动完成尺寸更新，实现不同规格大画框的快速变型设计，大幅提升同系列产品的设计迭代效率。建模过程中，画框主体的外框、内部横竖分隔筋均采用钣金件建模逻辑构建，精准还原钣金折弯、拼角的工艺结构，框体边角处的拼接缝隙、折弯圆角都按照实际钣金加工的工艺参数设置，确保模型结构符合真实生产的加工要求，避免参数驱动后出现结构干涉、工艺无法落地的问题。画布部分采用薄壁实体结构建模，与画框内侧的安装卡槽做了精准的配合约束，参数驱动时画布的长宽尺寸会随画框内框尺寸自动同步更新，始终保持与框体的正确装配关系，不会出现尺寸错位、装配间隙异常的问题。渲染阶段采用简洁的亮蓝色背景突出模型主体，画框的木质分隔条赋予了仿真木纹材质，还原实木画框的纹理质感，外框的白色边框赋予哑光烤漆材质，画布部分赋予哑光亚麻布材质，通过材质参数的细微调整区分不同部件的质感差异，让整体渲染效果清晰直观地展现画框的结构层次。整个设计充分发挥参数化骨架建模的优势，将原本需要逐个零件修改的重复操作整合为顶层参数的统一调控，尤其适合大尺寸画框多规格系列化的设计场景，模型的结构细节完全贴合实际产品的装配逻辑，既可以作为画框类产品设计的参数化模板使用，也可以用于相关产品的结构验证、效果展示环节，为同类型框体产品的参数化设计提供了清晰的参考逻辑，解决了传统建模方式下同系列产品改型效率低、容易出现装配错误的问题。
