M16规格2.5倍径钢丝螺套三维结构设计

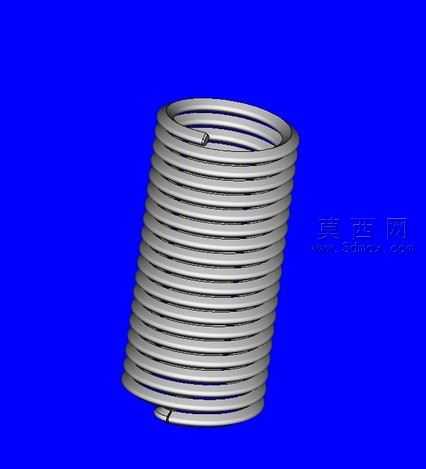

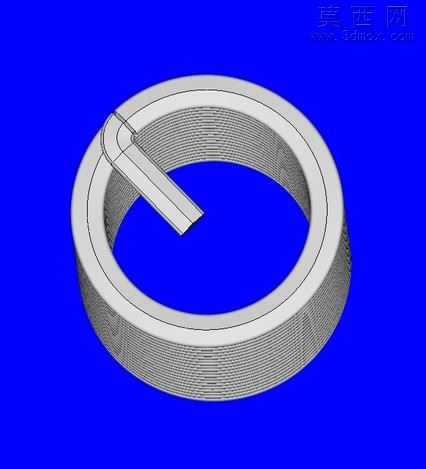

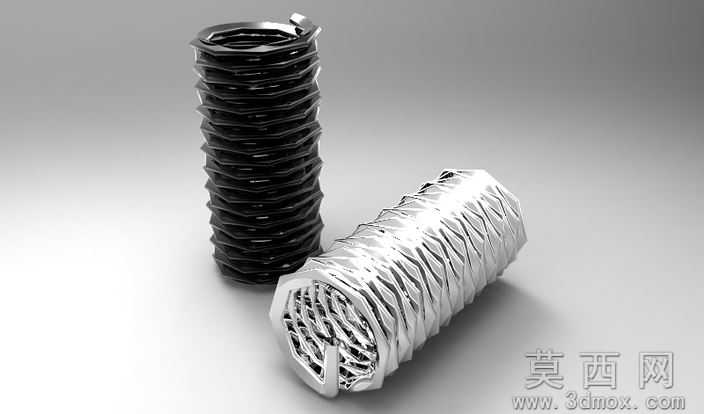

本作品为M16规格、长度为公称直径2.5倍的钢丝螺套三维建模成果，建模过程严格遵循螺纹紧固件的相关设计规范，完整还原了钢丝螺套的典型结构特征。建模初期首先梳理钢丝螺套的成型逻辑：该类螺套由高精度菱形截面钢丝绕制而成，整体为内外带螺纹的同心环状结构，带有用于安装导向的折弯安装柄，因此建模时首先确定基准轴线，以M16普通内螺纹的参数为基础，匹配对应外螺纹的啮合参数，先绘制菱形截面的钢丝轮廓，通过螺旋线扫描命令生成连续的螺套主体螺旋结构，螺旋升角、螺距参数完全匹配M16粗牙螺纹的标准数值，保证螺纹配合的合理性。在安装柄结构的处理上，在螺套起始端沿径向延伸出平直的折弯柄部，柄部与螺套主体的衔接处做平滑过渡处理，避免应力集中，同时还原安装柄根部的易断槽结构，符合实际产品安装时可折断去除柄部的功能特性。材质渲染阶段选用不锈钢金属材质，调整金属粗糙度、反射率参数，还原不锈钢构件的哑光金属质感，背景选用高对比度蓝色背景突出模型轮廓，通过多角度打光展现螺套的螺纹层叠结构细节，清晰呈现内外螺纹的牙型轮廓与整体环形形态。结构设计上严格控制螺套的整体长度为公称直径的2.5倍，保证螺套装入基体后能够提供足够长度的标准螺纹啮合段，提升螺纹连接的强度与耐磨性，螺套的内外径尺寸、钢丝截面尺寸均参照对应规格螺套的行业标准设定，确保模型可直接用于装配模拟、工程演示等场景。建模过程中对螺纹首尾的收尾段做了精细化处理，避免扫描特征出现破面、畸变，保证模型的几何连续性，整体模型结构完整，细节还原度高，能够准确体现钢丝螺套的结构特点与功能属性，可用于机械设计教学、紧固件选型演示、装配工艺模拟等多种场景。
