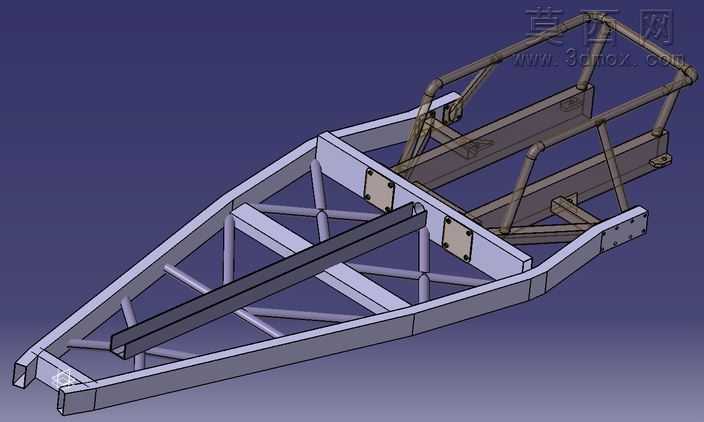

钢管桁架式赛车车架结构三维设计

本作品为钢管桁架式赛车车架的三维参数化建模成果，建模过程依托三维设计软件完成全结构的精准搭建，严格遵循赛车车架的力学承载逻辑与装配适配要求开展设计。建模阶段首先完成主纵梁的轮廓放样，采用变截面的空间弯折构型匹配赛车低趴的气动布局需求，主纵梁作为车架的核心承载基体，从车头防撞段向后平滑延伸至后悬安装区域，全程通过连续的曲率约束保证型材弯折处无应力集中拐点。主体框架采用空间钢管桁架结构，通过多组斜向支撑管与横向连接管构建三角稳定构型，在乘员舱区域形成环绕式的防滚笼结构，所有管材的连接节点均做共面贴合处理，避免出现悬空搭接的非受力连接，保证载荷可以沿管材轴向顺畅传递。模型中完整还原了各安装点位的连接固定板，包括悬架安装支座、动力总成固定支架、车身覆盖件连接点等结构，每块安装板都预留了标准的螺栓过孔与定位销孔，安装板与管材的连接位置做了贴合面的随形切割处理，保证焊接面完全贴合，还原真实加工的工艺要求。渲染阶段采用金属哑光材质模拟钢管的焊接毛坯质感，对安装板赋予略带氧化层的钢材材质表现，通过环境光遮蔽效果凸显桁架结构的空间层次，清晰展现每一处杆件的连接关系与空间走向。设计过程中重点考量了车架的轻量化与刚性平衡，通过拓扑优化思路排布桁架杆件的走向，在受力较大的悬架安装点、碰撞受力区域加密支撑结构，在非主要承载区域合理简化杆件排布，在保证整体扭转刚度、弯曲刚度满足赛事要求的前提下尽可能降低整体重量，同时预留了足够的乘员操作空间、动力总成布置空间与散热气流通道，兼顾结构性能与整车布置的实用性。
