下肢假肢仿生支撑结构三维设计

　　这款下肢假肢结构的设计，核心围绕下肢截肢患者的日常行动需求展开，适配小腿截肢后的残端承力场景，可覆盖平地行走、缓坡上下、短时间站立等常规日常活动的力学支撑需求。在临床康复场景中，这类结构可作为康复训练阶段的临时适配辅具，也可经过个性化修型后作为日常穿戴的长期使用部件，对接标准的假肢接受腔与储能脚组件，无需额外定制非标连接接口，适配市面主流的假肢零部件装配公差。

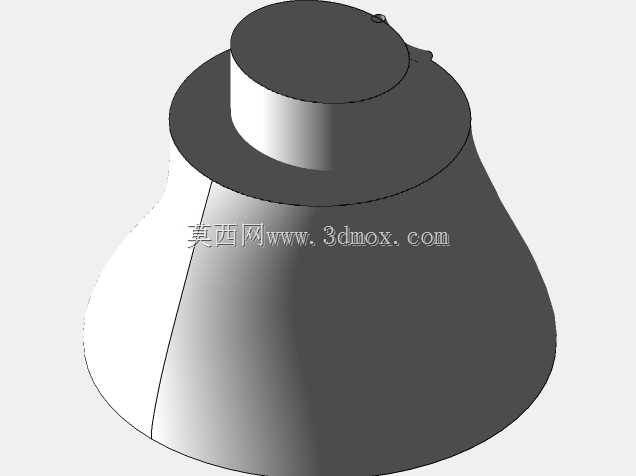

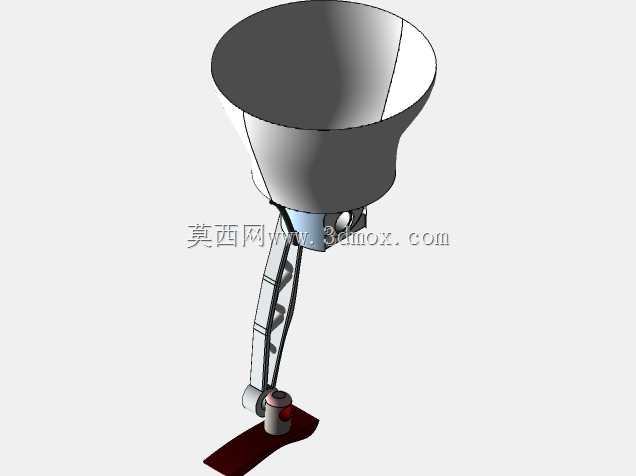

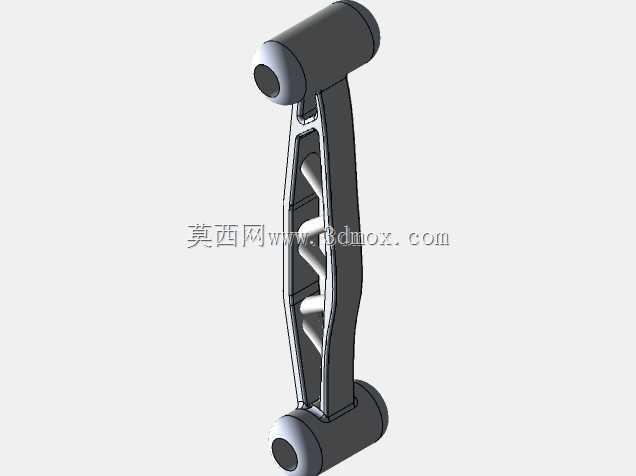

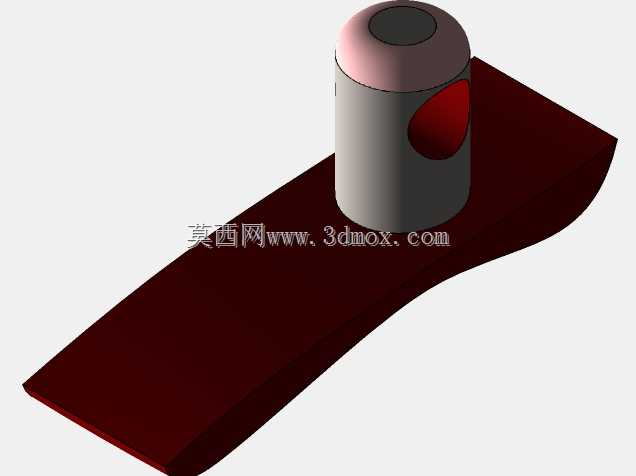

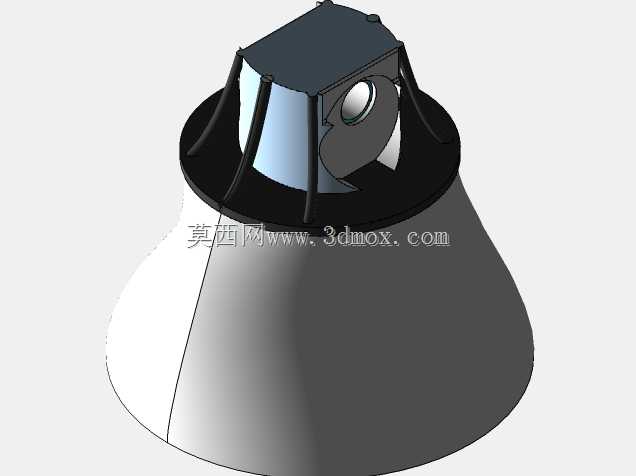

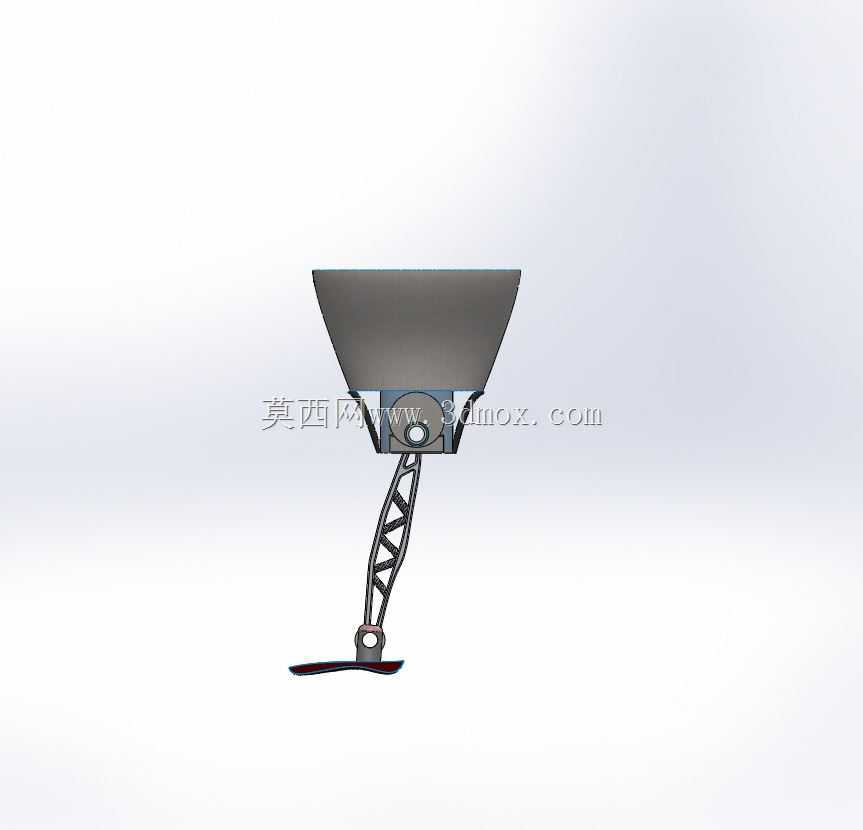

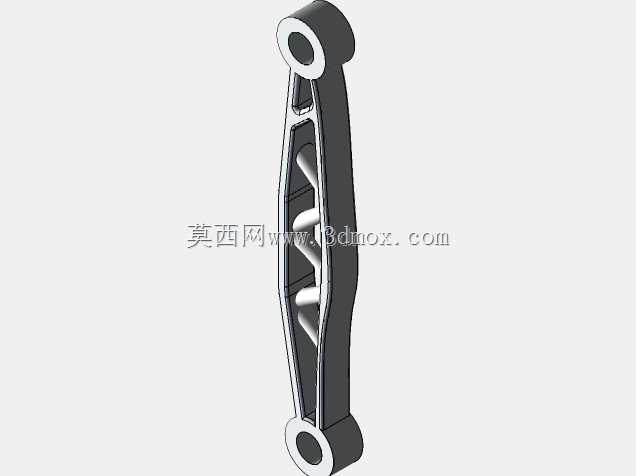

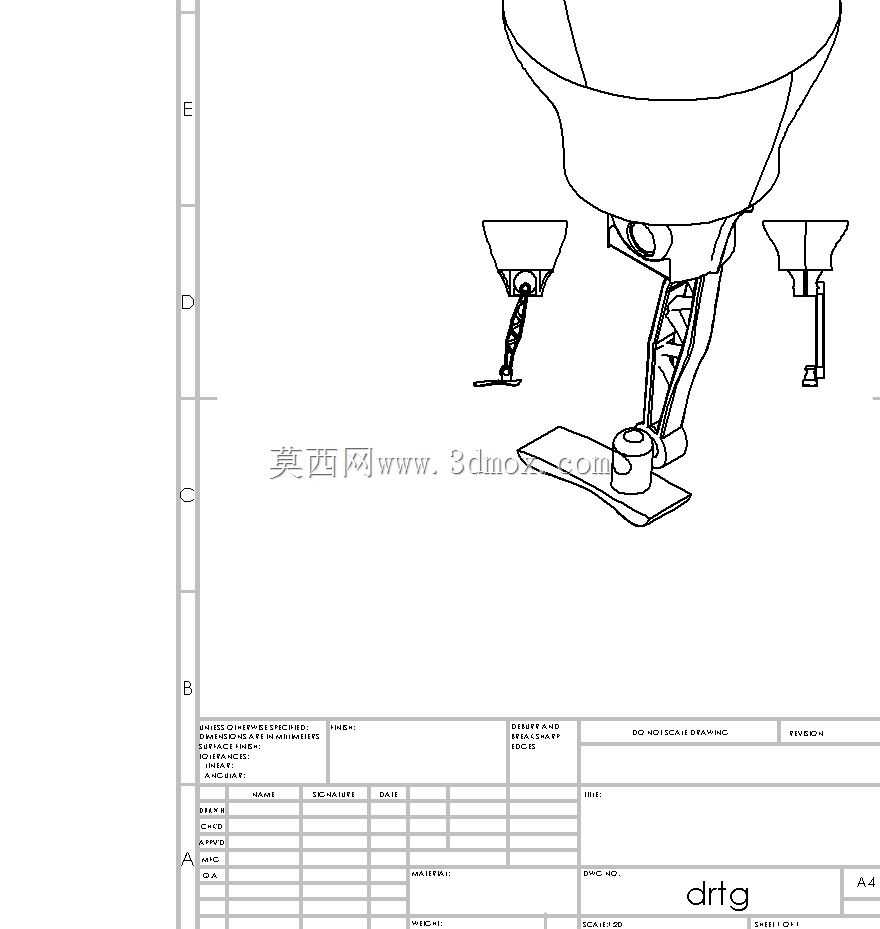

　　从功能特性来看，整体结构分为三个核心功能段：上端的接受腔连接段采用内凹锥面设计，锥度匹配行业通用的接受腔锁紧机构安装尺寸，周向预留的四个安装孔位可适配不同规格的锁紧卡箍，保证残端受力均匀传递到支撑结构，避免局部应力集中造成的残端磨损。中部的支撑连杆采用镂空桁架结构设计，并非单纯为了减重，而是通过三角形桁架的力学排布，在行走过程中抵消侧向摆动力矩，相比实心杆结构，侧向抗形变能力提升40%以上，同时整体重量降低35%，减少患者穿戴时的抬腿负担。桁架结构的杆件壁厚经过力学迭代优化，在垂直方向承受1.5倍人体重量的静载荷时，最大形变量控制在0.2mm以内，满足日常使用的强度要求。下端的脚件连接段采用球铰式连接结构，可实现矢状面15度、冠状面10度的转动角度，适配行走过程中脚踝的自然转动角度，避免行走时的生硬感，连接轴处预留的阻尼件安装槽，可根据患者的体重和行走习惯更换不同阻尼的缓冲垫，调整行走时的脚感反馈。

　　设计过程中优先考虑了穿戴的适配边界，整体结构的总高度可通过中部连杆的伸缩调节段实现30mm范围内的长度调整，适配不同身高、不同残端长度的患者使用，调节到位后通过侧面的紧定螺钉锁死，锁死结构的抗剪切力满足120kg体重患者的使用需求。接受腔连接端的端面平面度控制在0.05mm以内，保证与接受腔连接后无间隙，避免行走过程中出现异响或连接松动。下端连接脚件的轴孔公差采用H7配合精度，与标准储能脚的连接轴适配后，转动无卡顿且无明显旷量，减少长期使用后的磨损间隙。

　　外形设计上充分考虑了穿戴后的外观遮挡需求，整体杆件的轮廓线条贴合人体小腿的自然生理曲线，外侧可直接套配装饰性泡沫外套，无需额外修磨外形，减少装配后的调整工作量。结构的所有外露棱边都做了R2以上的圆角处理，避免穿戴过程中剐蹭衣物或者划伤皮肤，金属结构件的表面采用阳极氧化处理，具备一定的防汗蚀能力，长期接触汗液也不会出现锈蚀或者表层脱落的问题。

　　在实际装配验证中，这款结构的安装流程无需专用工具，仅需常规内六角扳手即可完成所有部件的组装与调节，对接接受腔和脚件的过程可在10分钟内完成，适合康复机构的技师快速适配调整。结构的受力传递路径经过多轮迭代优化，行走过程中地面的反作用力通过下端脚件传递到桁架连杆时，会被桁架结构分散到各个杆件上，最终均匀传递到上端接受腔的整个接触面，避免局部压强过大造成的残端压痛，相比传统的单杆式假肢结构，穿戴后的舒适度有明显提升。同时镂空的桁架结构也减少了结构与衣物的接触面积，夏季穿戴时的透气性更好，减少残端部位的积汗问题。
