双剪叉重载升降支撑平台结构设计

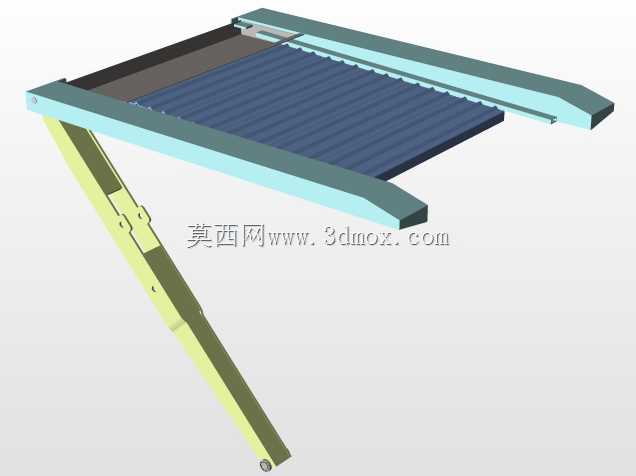

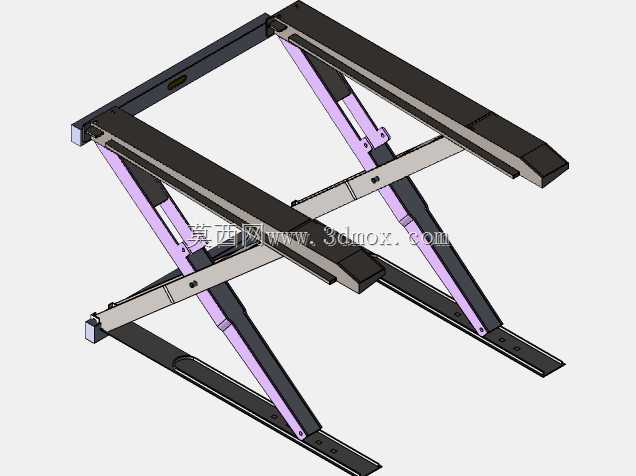

　　在各类需要垂直举升重载载荷的作业场景里，剪叉式支撑结构始终是兼顾稳定性与举升行程的优选方案，本次呈现的双组剪叉协同升降结构，针对窄长型安装空间的举升需求做了定向优化，区别于常规单组居中布置的剪叉平台，该结构采用两组平行剪叉臂沿平台长度方向对称排布的形式，能够在举升过程中为上方承载面提供更均匀的支撑力，避免长条形承载平台在偏载工况下出现局部形变或侧倾风险。从实际应用场景来看，这类结构既可以嵌入到专用车辆的车载设备舱内，作为车载作业平台的举升核心，为野外作业的设备提供高度可调的支撑基座，也可以集成到固定工位的生产线中，作为工件流转过程中的高度适配机构，匹配不同工位的作业高度差，还能用于仓储环节的重型货物低位转运与高位码放衔接，不需要额外搭建固定坡道，就能完成不同高度层面的载荷转移。

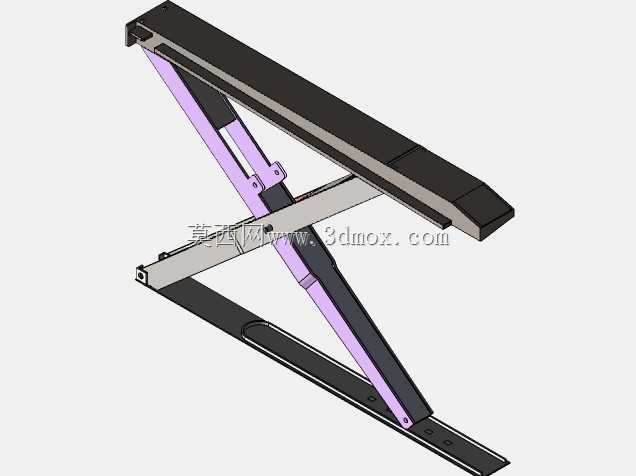

　　从功能特性上看，该剪叉结构依靠臂杆间的铰接转动实现高度变化，两组剪叉臂之间设置了横向同步连接杆，能够保证两侧剪叉臂的转动角度完全一致，避免举升过程中出现两侧升降不同步导致的卡滞问题。臂杆与上下安装基座之间均采用铰接连接，铰接位置配置了耐磨衬套的安装位，能够降低反复举升过程中的铰接副磨损，延长结构的维护周期。上下安装面都预留了标准的紧固件安装孔位，上方可以直接固定承载平台面板，下方可以与设备底盘或者地面基座做刚性连接，不需要额外做转接件的二次加工，降低现场安装的适配难度。结构处于最低位时整体高度极低，能够收纳到狭窄的设备夹层空间内，不会占用过多的垂直安装空间，完全举升后可以达到数倍于最低高度的举升行程，在小安装空间内实现大行程的垂直举升需求。

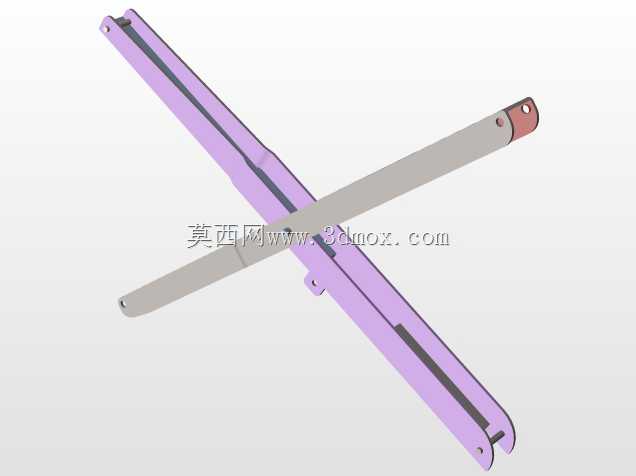

　　设计思路上，该结构没有采用常规单剪叉的居中受力布局，而是针对长条形承载面的受力特点，将两组剪叉单元沿长度方向分散布置，让载荷的受力点直接落在剪叉臂的支撑路径上，减少承载面板自身需要承担的弯曲力矩，因此承载面板可以采用更薄的板材制作，降低整体结构的自重。臂杆的截面选型经过受力校核，主受力臂采用矩形截面型材，在承受纵向压应力的同时，能够抵抗偏载带来的横向扭转力矩，辅助连接杆采用空心型材，在保证连接刚度的前提下尽可能降低结构自重。驱动端的安装位预留了适配直线驱动元件的接口，既可以安装液压油缸作为动力输入，也可以替换为电动推杆或者丝杠传动组件，适配不同动力源的设备集成需求，不需要对剪叉主体结构做改动就能完成动力形式的切换。

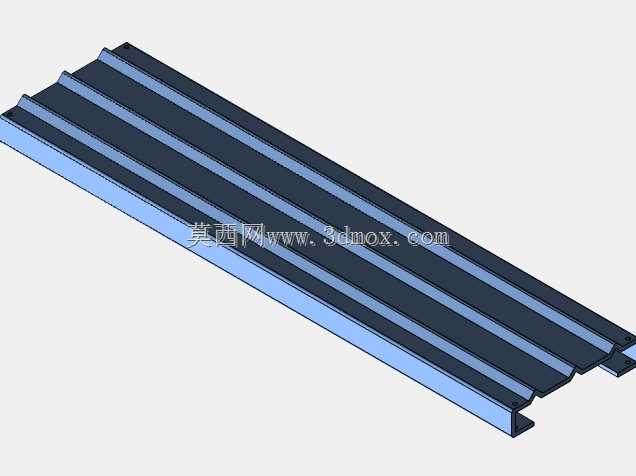

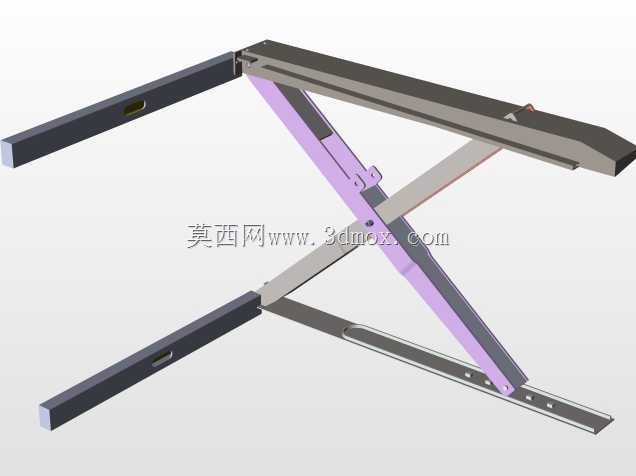

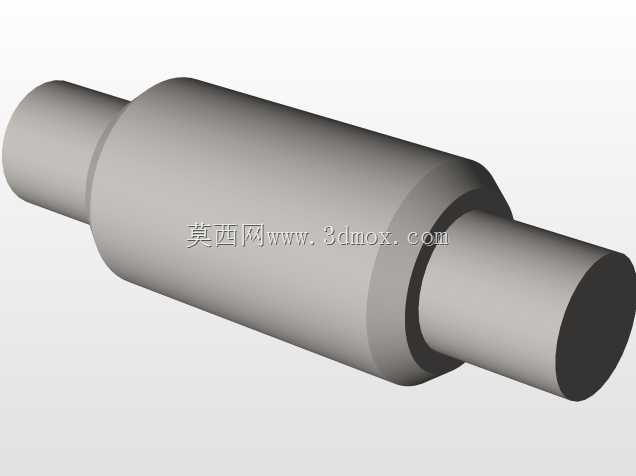

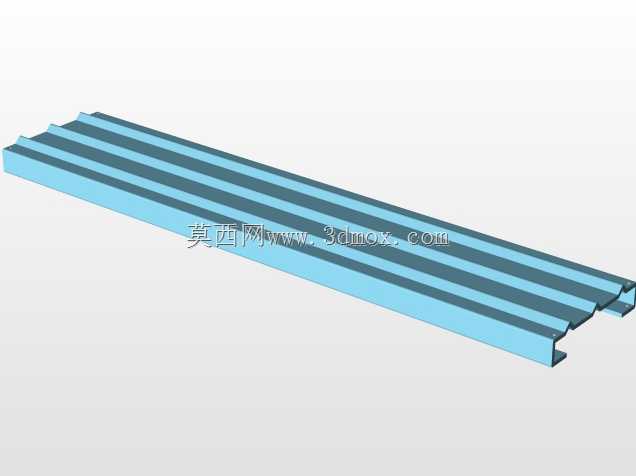

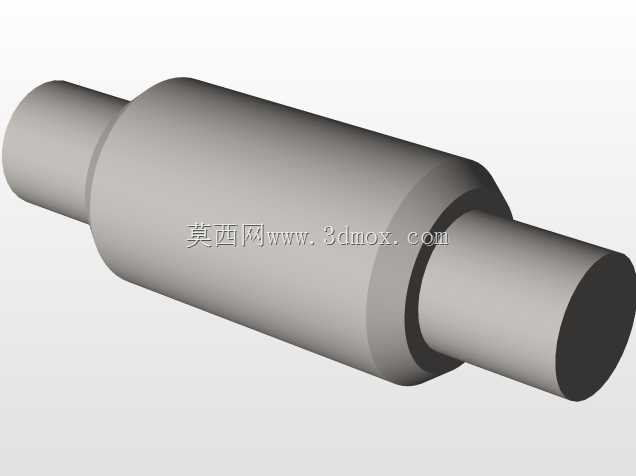

　　关于安装边界与尺寸适配，该结构的下方安装基座为两条平行的长条形导轨座，安装时需要保证两个基座的平行度误差控制在允许范围内，避免剪叉臂伸缩过程中出现别卡问题。上方的两个安装滑座与剪叉臂端部铰接，能够随剪叉的张合沿承载面板底部的导向槽滑动，因此承载面板底部需要预留对应长度的滑动行程空间，避免滑座运动到极限位置时与其他结构发生干涉。结构的整体宽度尺寸经过优化，能够适配多数窄型设备舱的内部宽度要求，不需要对原有设备的舱体结构做大规模改造就能完成嵌入安装。在极限低位时，所有臂杆都处于接近水平的收纳状态，整体外轮廓没有突出的零部件，不会与周边的管线、结构件发生碰撞；在最高举升位置时，剪叉臂的张角处于受力最优的区间，不会出现臂杆角度过陡导致的受力激增问题，保证重载工况下的结构稳定性。日常维护时，只需要定期对各个铰接点加注润滑脂，检查铰接销轴的防松结构是否可靠，就能保证结构长期稳定运行，不需要复杂的日常维保操作，适合在野外、工业车间等多种复杂环境下使用。
