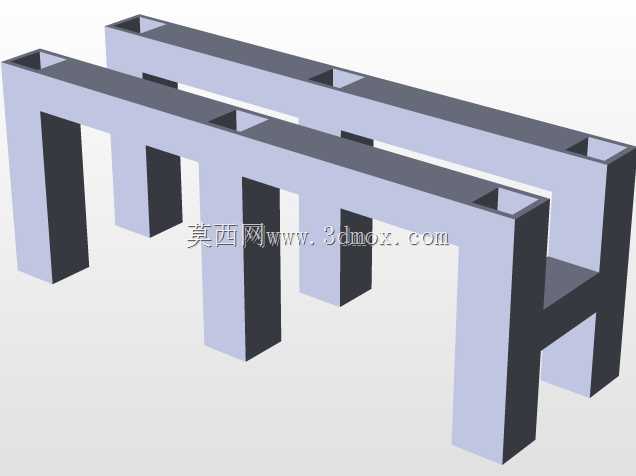

浇注机用摆臂式支撑连接构件

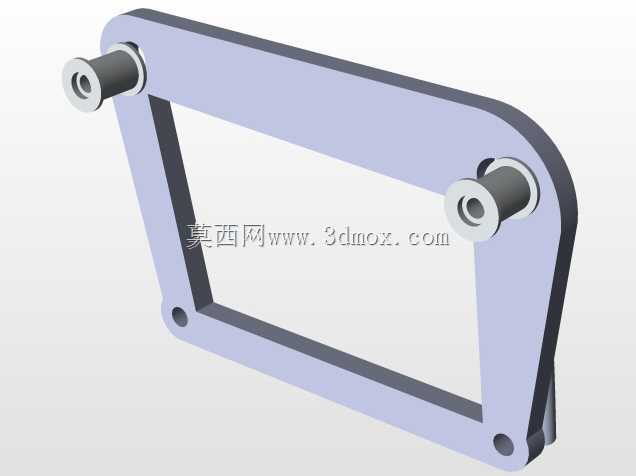

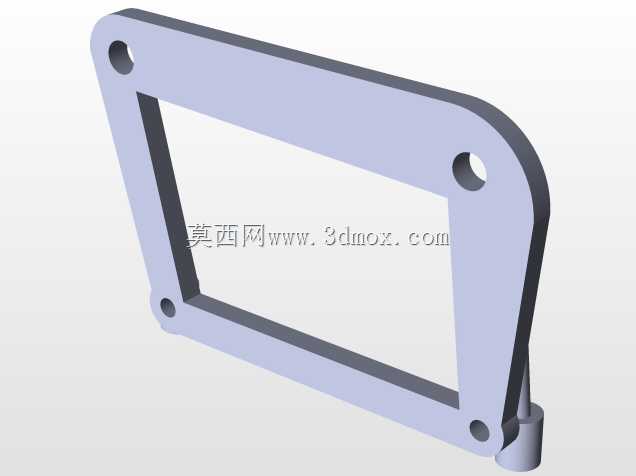

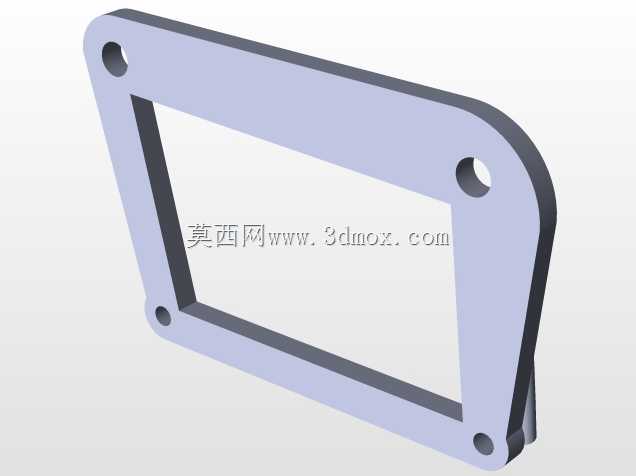

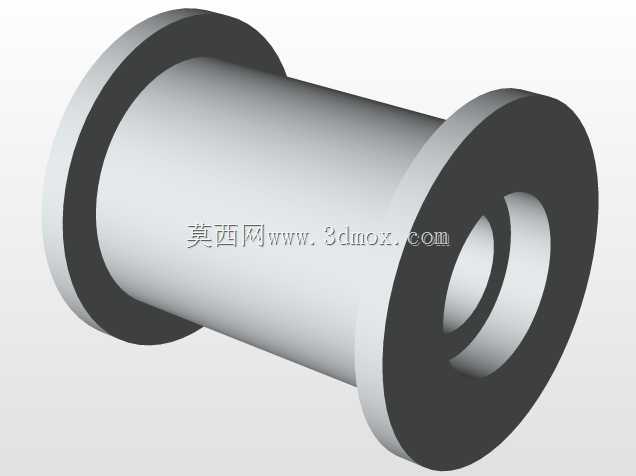

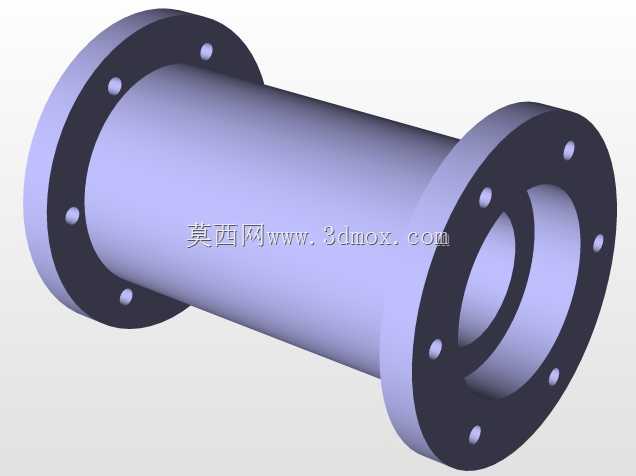

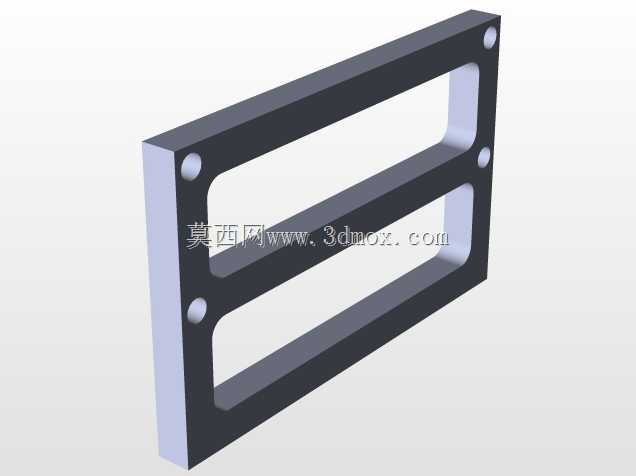

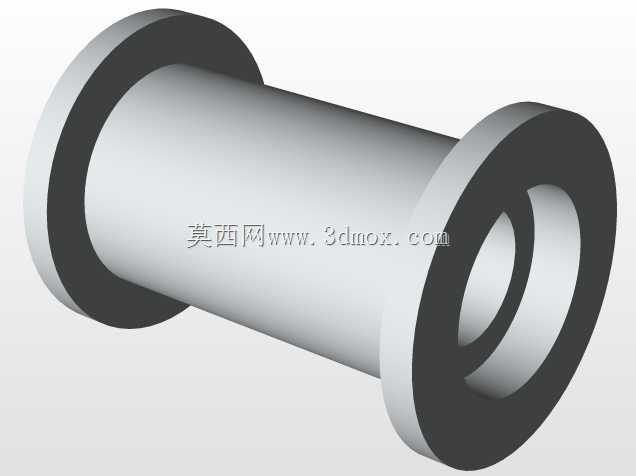

　　在铸造车间的浇注工位上，这类摆臂式支撑构件是承接浇注执行端与主机架的核心受力部件，日常作业中需要承载浇注溜槽或者浇包托架的交变载荷，同时要配合工位回转动作完成不同铸型工位的浇注对位，作业过程中会频繁承受启停惯性带来的冲击载荷，对结构的刚性和铰接位的同轴度有较高要求。从结构设计来看，该构件采用框型镂空的板式结构，主体轮廓为带圆弧过渡的闭合框体，相比实心臂架能够在保证整体抗弯截面模量的前提下有效降低自重，减少回转驱动端的负载冗余，臂体两端的同轴铰接套采用内嵌式轴套安装位，预留了标准衬套的压装空间，能够在长期铰接磨损后仅更换衬套即可完成维护，无需整体更换构件，大幅降低产线的运维成本。铰接套与臂身主体采用一体化的过渡衔接，

　　圆弧过渡位置做了等壁厚处理，避免应力集中带来的长期疲劳断裂风险，臂身下端预留的两个安装孔用于固定浇注执行端的托架，孔位的位置度公差控制在0.02mm以内，保证安装后浇注溜槽的水平度偏差不超过工艺允许的阈值，避免浇注过程中铁液飞溅或者流速不均的问题。从安装边界来看，该构件的两个铰接孔中心距是匹配对应型号浇注机的回转臂安装位设计的，安装时需要保证两端铰接轴的同轴度误差不超过0.03mm，否则会出现回转卡滞、铰接位偏磨的问题，臂身的整体外轮廓尺寸需要避让主机架的回转防护栏以及周边的铸型输送轨道，在0-90度的常规回转作业区间内不会与周边设备产生运动干涉。设计过程中针对浇注工位的高温作业环境，构件的材质选用适配中温工况的合金结构钢，

　　铰接位的衬套采用自润滑铜基材质，能够在400摄氏度以内的辐射热环境下保持稳定的润滑性能，无需频繁加注润滑脂，适配铸造车间多粉尘、高环境温度的作业条件。在实际产线应用中，这类支撑臂的更换周期通常在3年以上，相比早期采用的实心焊接臂结构，自重降低了37%，回转驱动的电机负载降低了22%，同时铰接位的维护周期从原来的3个月延长到12个月，有效减少了浇注工位的停机维护时间。结构设计阶段通过有限元仿真对臂身的受力工况做了多轮校核，分别模拟了满载浇包启停、最大角度偏载、急停冲击三种极端工况下的应力分布，对应力集中的圆弧过渡位置做了三次壁厚优化，最终将最大应力值控制在材料屈服强度的1/4以内，保证长期交变载荷下的结构可靠性。

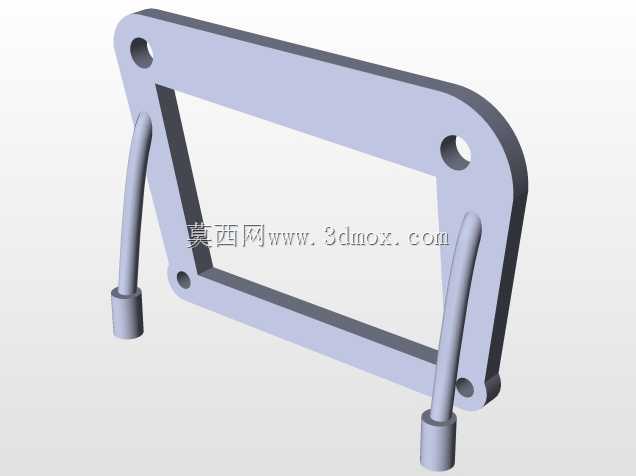

　　臂身表面预留的减重镂空区域同时可以作为布线通道，浇注执行端的温度传感器、驱动气缸的管线可以从框体内部穿过，避免外部走线被高温铁液飞溅烫损，也让臂架的整体外观更整洁，减少管线剐蹭周边设备的风险。安装时需要注意，下端的两个安装孔需要配装定位销后再锁紧固定螺栓，避免长期作业中螺栓受剪切力断裂，铰接轴装配时需要涂抹耐高温防卡膏，方便后期维护拆卸，避免高温下轴与套粘连无法拆解。
