车辆舒适型链式传动自动制动装置结构

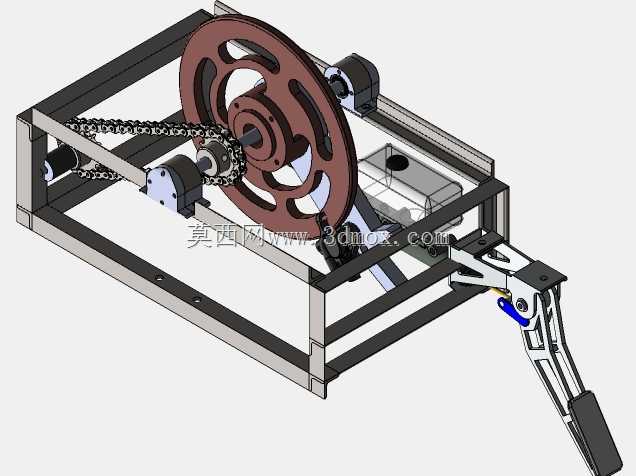

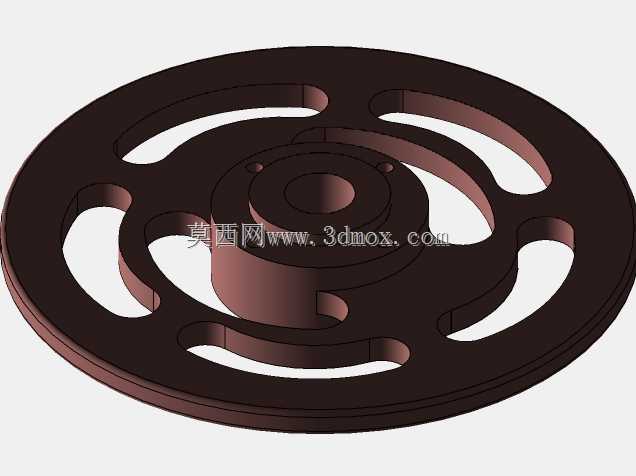

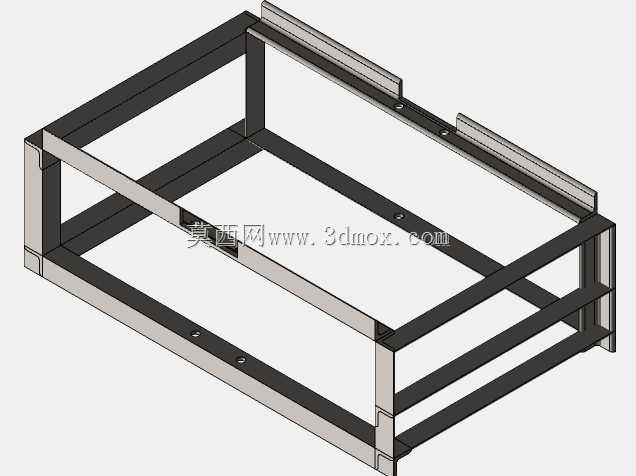

　　这套制动装置的核心设计出发点，是解决传统车辆制动过程中制动力度突变带来的驾乘顿挫问题，通过机械结构的力传导优化，让制动过程的力输出更线性，适配乘用车、小型拖挂类设备的制动需求。从结构布局来看，装置采用框架式安装基座，所有传动、执行部件都集成在矩形金属框架内，安装时可直接通过框架侧边的预留孔位与车辆底盘的安装点对接，不需要额外设计复杂的转接支架，框架的整体外廓尺寸适配常规小型车辆底盘的预留安装空间，不会与周边的悬挂、传动部件产生运动干涉。核心的制动轮盘采用辐板式镂空结构，在保证结构强度满足制动力矩需求的前提下，尽可能降低转动部件的自重，减少非簧载质量对行驶平顺性的影响，轮盘通过轴承组件固定在框架的横向支撑轴上，

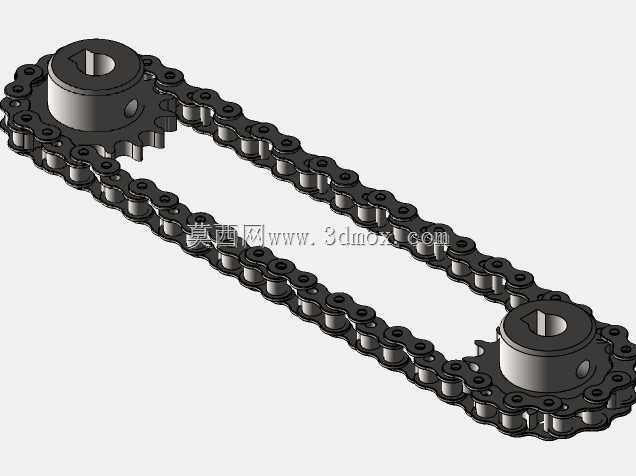

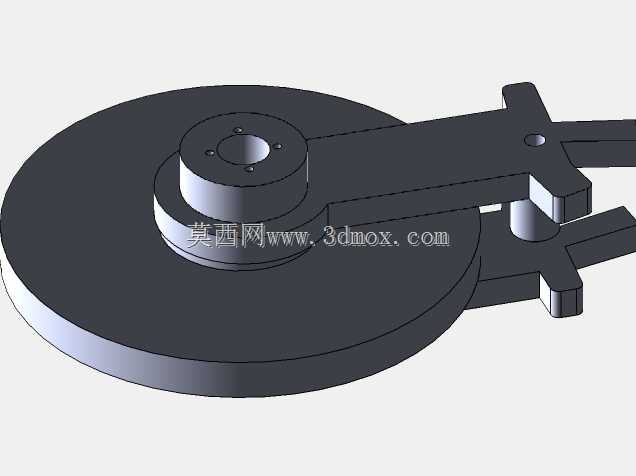

　　转动自由度的约束经过同轴度校核，避免长期运行出现偏磨。动力传导采用滚子链传动结构，相比齿轮传动，链式传动对安装位置的公差容忍度更高，在车辆行驶产生的持续振动工况下，不会因为安装座的微小形变出现传动卡滞，链条的张紧度可通过侧边的调整螺栓进行微调，日常维护不需要完全拆解结构。装置的执行端采用杠杆式刹车触发机构，牵引臂的铰接点位置经过力臂比优化，只需要较小的触发力就能输出足够的制动力矩，触发臂的运动行程预留了足够的冗余量，避免制动片磨损后出现制动行程不足的问题。整套结构的传感器安装位预留了标准的固定孔，可适配不同规格的位置、力度传感器，实现制动触发信号的实时采集，满足自动制动的控制需求。设计过程中对所有运动部件都做了运动包络校核，

　　链条传动的运动范围、制动臂的摆动范围、轮盘的转动范围都在框架边界以内，不会出现部件脱出的风险，所有紧固件都采用防松设计，适配车辆行驶的振动工况，避免长期运行出现紧固件松动失效。制动片与轮盘的接触位置做了对中调整结构，可通过垫片调整制动片的安装角度，保证制动时摩擦面完全贴合，避免偏磨导致的制动力不足、制动异响问题。
