穿越机4至5英寸机架3D打印结构组件

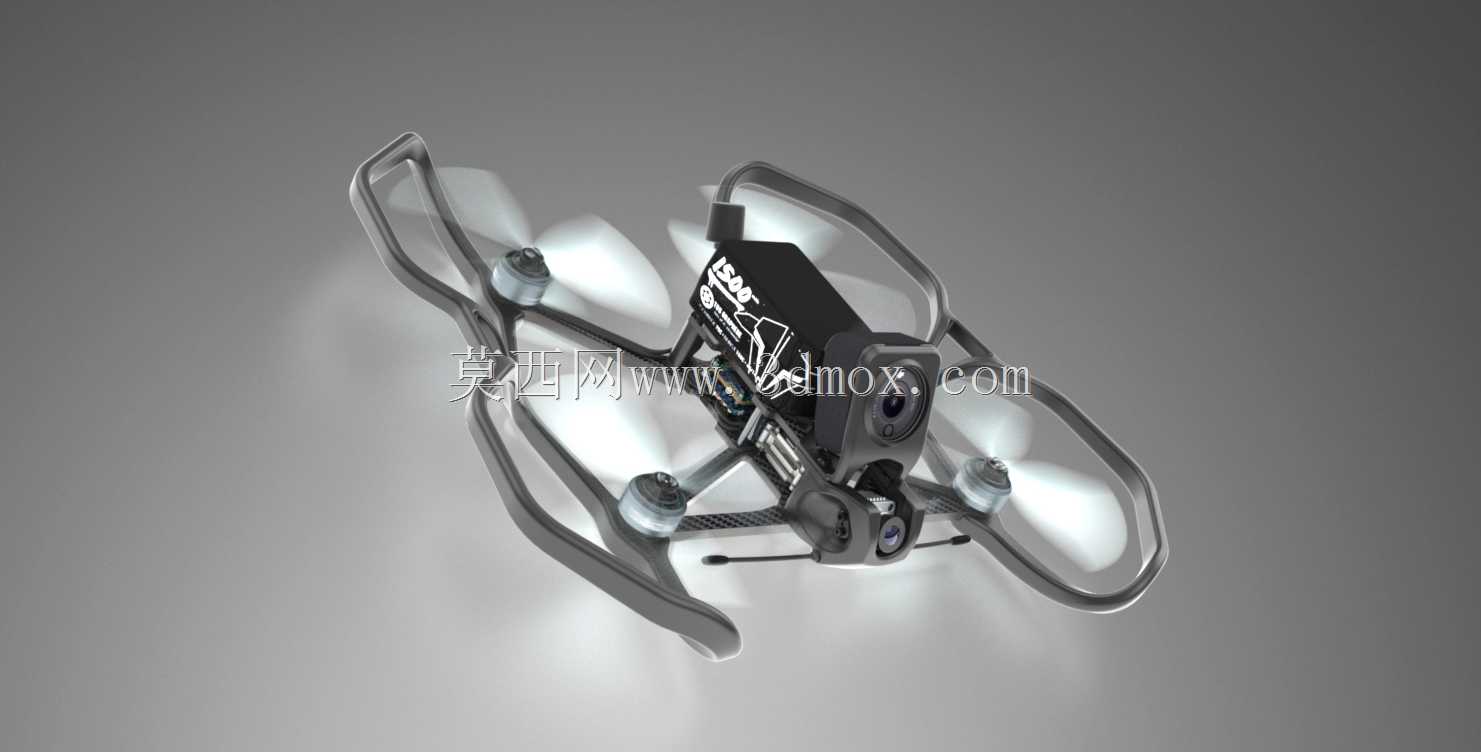

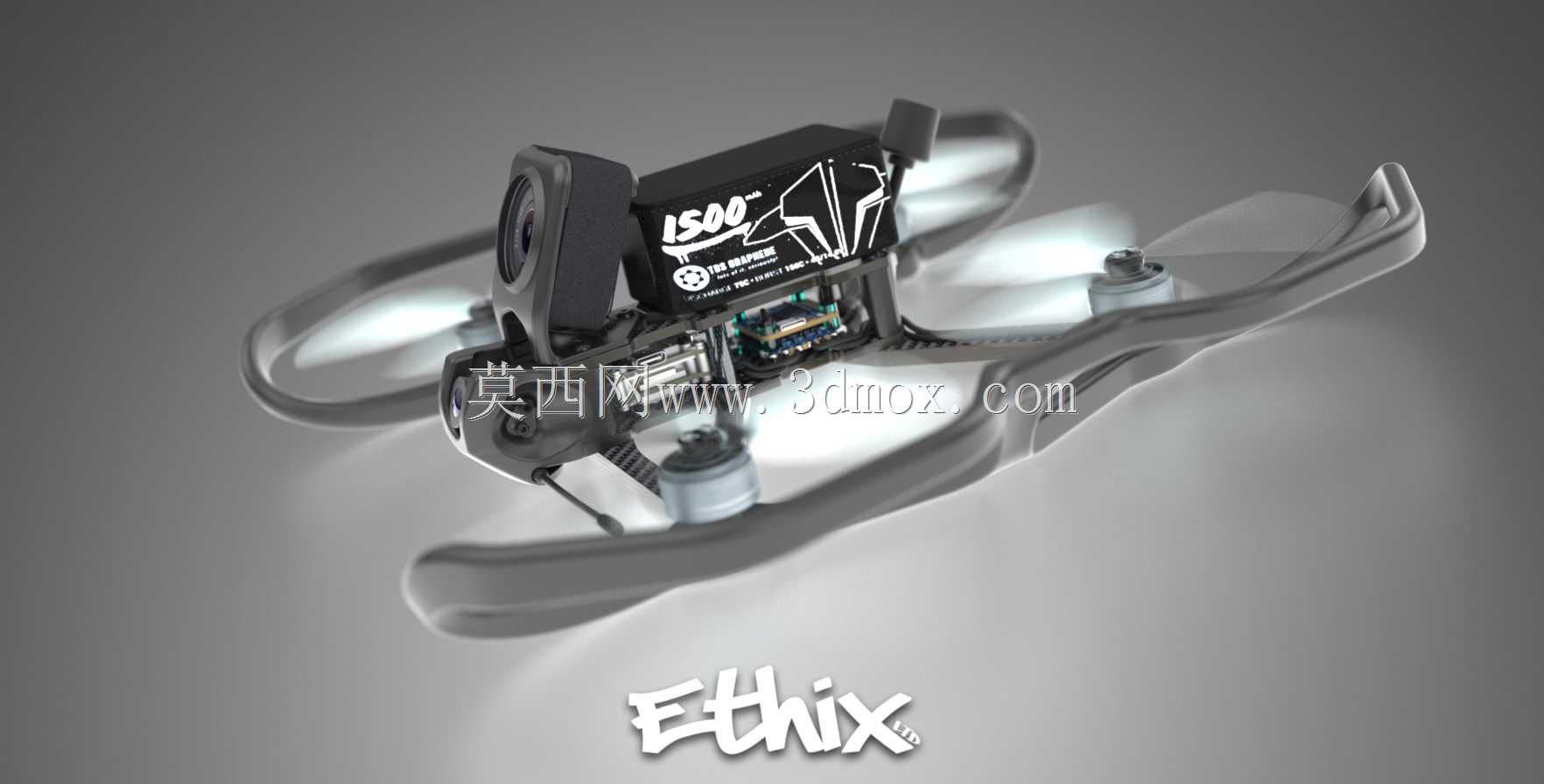

　　这套结构组件针对FPV穿越机的4-5英寸桨叶适配场景开发，核心服务于影视航拍、竞速飞行、狭小空间侦察等实际作业需求，区别于常规一体成型的碳纤维机架，所有部件均采用可3D打印的结构设计，方便飞手根据自身炸机损耗情况快速补打替换，无需等待原厂配件发货，能大幅降低户外作业的备件成本与等待周期。从实际使用场景来看，4-5英寸桨叶的穿越机本身兼顾了室内小空间穿行的灵活性与室外抗风飞行的动力冗余，对应的机架保护件、镜头固定座、天线安装位等结构，都需要匹配该尺寸机型的重心分布与振动特性，避免飞行过程中出现结构共振导致的画面果冻、飞控定位偏移等问题。设计过程中优先考虑了安装边界的适配性，所有部件的安装孔位均匹配市面上主流的4-5英寸穿越机碳板孔距，

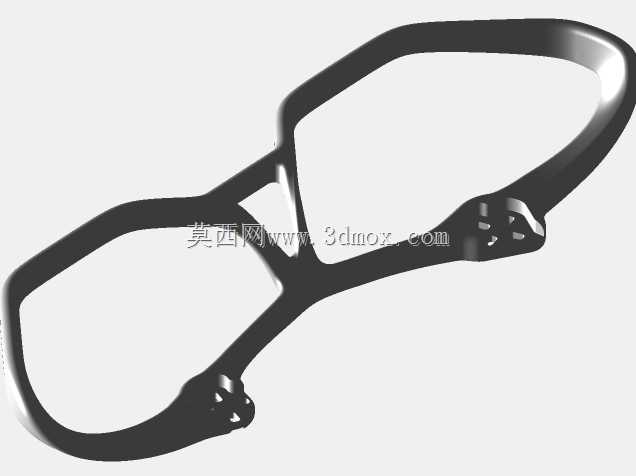

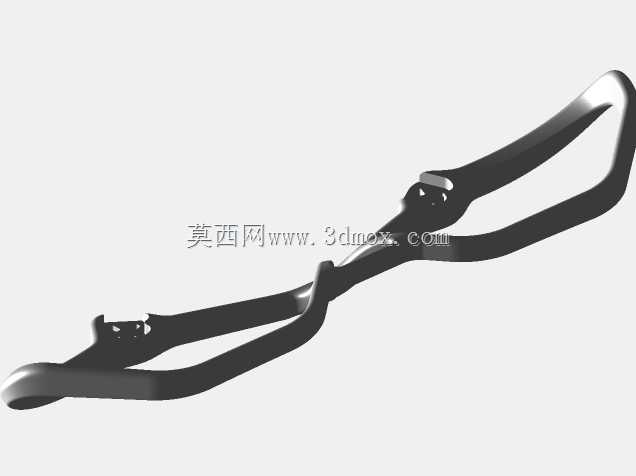

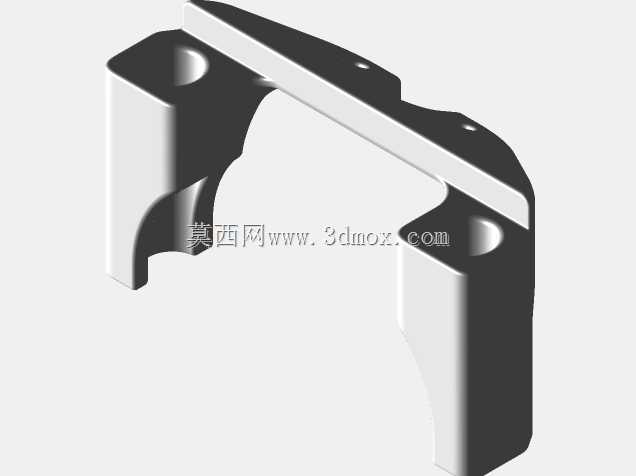

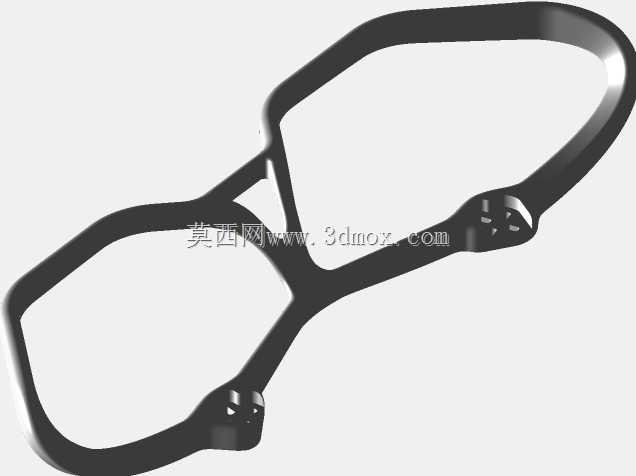

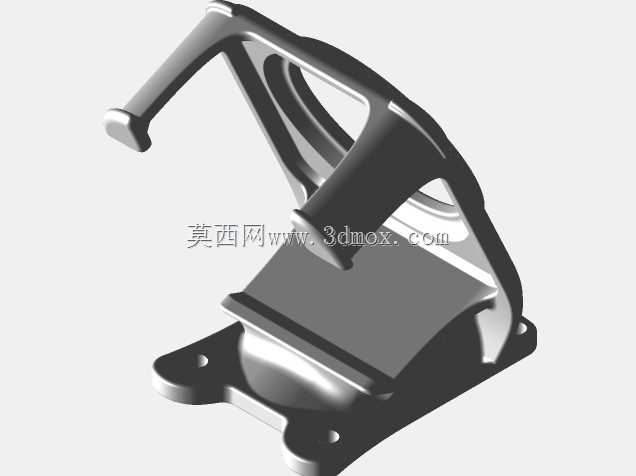

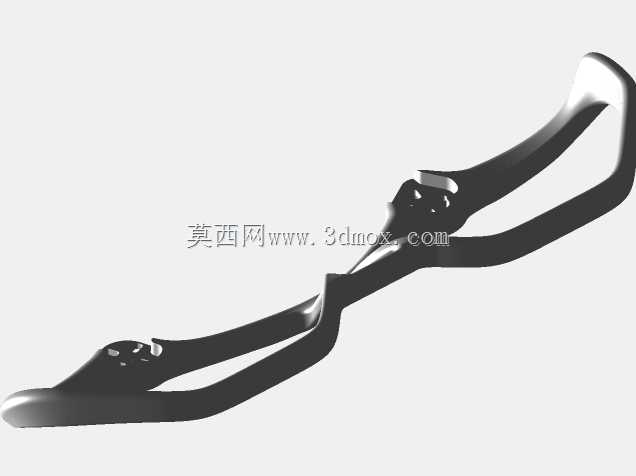

　　飞控、电调、图传、摄像头等标准件的安装位都预留了通用公差，不需要二次打磨修配就能直接组装，保护圈的外形轮廓完全贴合4-5英寸桨叶的旋转半径，既不会因为冗余尺寸增加额外风阻，也能在碰撞时第一时间吸收冲击力，避免桨叶直接撞击障碍物碎裂。结构设计上采用了梯度壁厚的思路，碰撞受力集中的保护圈外侧做了加厚处理，和碳板连接的安装座位置做了加强筋布局，而靠近电子设备的内侧则做了轻量化镂空，在保证抗冲击强度的前提下尽可能降低整机重量，避免多余负载影响飞行续航与机动性。部件的外形尺寸严格控制在桨叶旋转范围的安全边界内，摄像头安装座预留了20度到45度的倾角调节空间，适配不同飞行场景的视角需求，天线安装位避开了图传信号的遮挡区域，

　　同时预留了扎带固定的走线槽，方便飞手整理整机线材，避免飞行过程中线材晃动打到桨叶。实际装机测试时，这套组件的安装公差控制在0.2mm以内，和碳板贴合后没有虚位，炸机测试中1.5米高度自由落体撞击水泥地面时，保护圈能通过自身形变吸收大部分冲击力，不会直接将冲击力传导到碳板与核心电子元件上，损坏后仅需替换单个打印件即可快速修复。针对不同的3D打印耗材，设计时也预留了适配余量，使用PLA、PETG、TPU等常见耗材打印时，都能满足对应的强度需求，其中TPU材质打印的保护圈抗冲击性能最优，适合户外复杂场景飞行，PETG材质的部件兼顾刚性与韧性，适合日常练习飞行使用，PLA材质的部件成本最低，适合新手入门阶段的损耗替换。

　　整套组件没有多余的装饰性结构，所有造型都服务于功能需求，走线槽的位置刚好避开了飞控的磁力计区域，避免线材干扰飞控的航向定位，电池绑带的预留槽位匹配常用的穿越机电池宽度，不会出现绑带滑动导致的重心偏移问题，机架底部的预留空间也足够安装常用的GPS模块与蜂鸣器，满足长距离飞行的找机需求。
