穿越机专用简约款天线固定支架结构

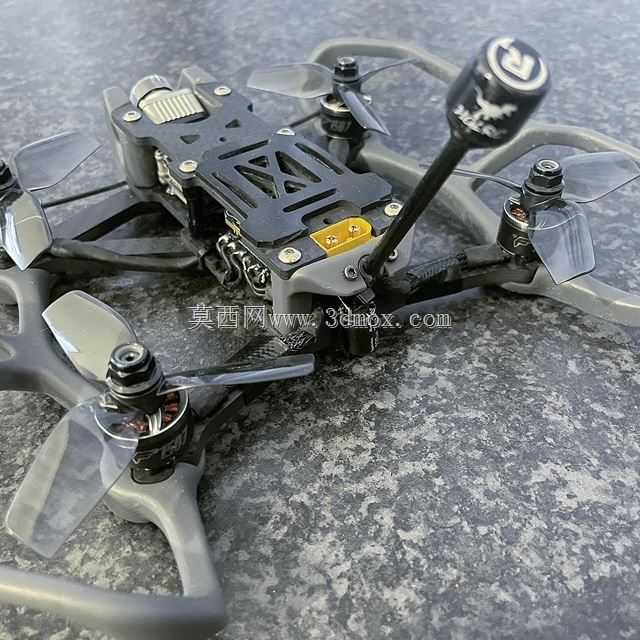

　　在FPV穿越机的实际飞行场景中，图传天线的固定可靠性直接决定了飞行过程中的信号稳定性，尤其是在做花飞动作、高速穿障或者竞速飞行时，机身会承受持续的高频振动与瞬时冲击，传统的扎带捆绑、热熔胶固定方式不仅拆装效率低，还容易在剧烈机动时出现天线移位、角度偏移，甚至天线根部馈线被扯断的问题，直接导致图传信号中断引发炸机。这款天线固定支架就是针对这类实际使用痛点设计的专用结构件，适配Ethix Cinerat系列机架的安装点位，从结构层面解决天线固定的可靠性问题。

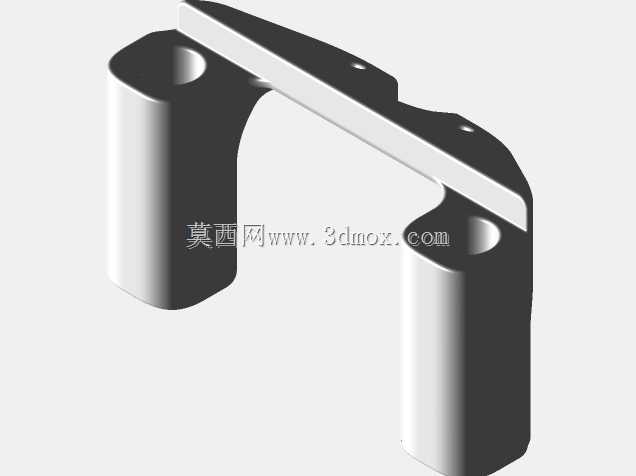

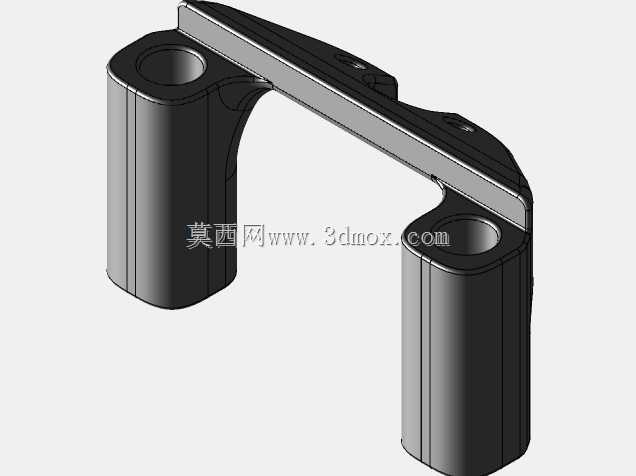

　　从设计思路来看，这款支架没有采用冗余的包覆式结构，走的是极简轻量化路线，毕竟穿越机对每一克重量都十分敏感，多余的结构重量不仅会降低飞行机动性，还会改变整机的重心分布，影响飞控的PID调校效果。支架整体采用悬臂式支撑结构，安装基座部分完全贴合机架顶板的安装平面，预留的两个安装孔位精准对应机架上现成的螺丝孔位，不需要对原有机架做任何打孔、切削改装，直接用M2规格的螺丝就能完成固定，安装边界完全匹配机架原有结构，不会和机架上的飞控、电调、图传发射模块、电容等元器件产生干涉，安装完成后支架的整体高度控制在合理范围内，不会突出到螺旋桨的旋转平面内，避免飞行过程中支架被高速旋转的桨叶打到。

　　支架的天线固定端采用适配棒状图传天线的夹持结构，夹持内径匹配主流5.8G棒状天线的根部外径，夹持位置做了轻微的内凹弧度，既能保证夹持力足够，避免天线在振动中出现转动，又不会夹伤天线外层的保护套与内部馈线。支架的支撑臂做了一定的角度倾斜设计，这个角度是经过实际飞行测试优化的：天线固定后呈向外倾斜的姿态，既可以避开机身碳纤维板对信号的遮挡，提升全向信号的覆盖范围，尤其是在机身倾斜做大幅度动作时，天线的极化方向不会和接收端出现过大的角度偏差，减少信号衰减；同时倾斜的角度也能在发生轻微炸机碰撞时，让支架先承接一部分冲击力，通过自身的轻微形变卸力，避免冲击力直接传递到天线根部的SMA接头或者图传板上，降低硬件损坏的概率。

　　从实际使用场景来看，这款支架不仅适配日常休闲花飞的使用需求，也能满足影视拍摄类穿越机的使用要求——拍摄类穿越机往往会搭载GoPro等运动相机，机身顶部的空间比较紧张，这款支架的低矮外形不会遮挡运动相机的拍摄视角，也不会和相机的安装底座产生位置冲突。支架的结构强度经过针对性优化，支撑臂的厚度在保证轻量化的前提下做了加强筋处理，既不会因为过薄在飞行中出现共振，影响图传信号的稳定性，也不会因为过厚增加不必要的重量。在日常维护时，只需要松开夹持位置的固定螺丝就能快速更换天线，不需要反复拆装支架基座，调试天线角度的时候也只需要微调夹持的松紧度就能完成，比传统的固定方式效率高很多。

　　针对穿越机经常在复杂环境飞行的特点，这款支架的安装基座和机架接触的面做了防滑纹理处理，即使螺丝没有拧到极限扭矩，也不会因为长期振动出现支架转动移位的问题。支架的边缘全部做了倒角处理，没有尖锐的棱角，一方面是避免安装时划伤手或者损坏线材，另一方面也能减少飞行过程中的风阻，虽然单个支架的风阻占比不高，但对于追求极致飞行性能的穿越机来说，每一处细节的风阻优化都能提升飞行的流畅度。在实际装机测试中，搭配这款支架的天线，在相同的飞行环境下，信号的有效覆盖距离比扎带固定的方式有明显提升，尤其是在建筑较多的复杂环境中，信号断连的概率大幅降低，连续做多个大过载花飞动作后，天线的角度也没有出现偏移，不需要每次飞行前都反复检查天线位置，大幅降低了日常飞行的准备工作量。
