穿越机CineRat摄像头固定安装支架

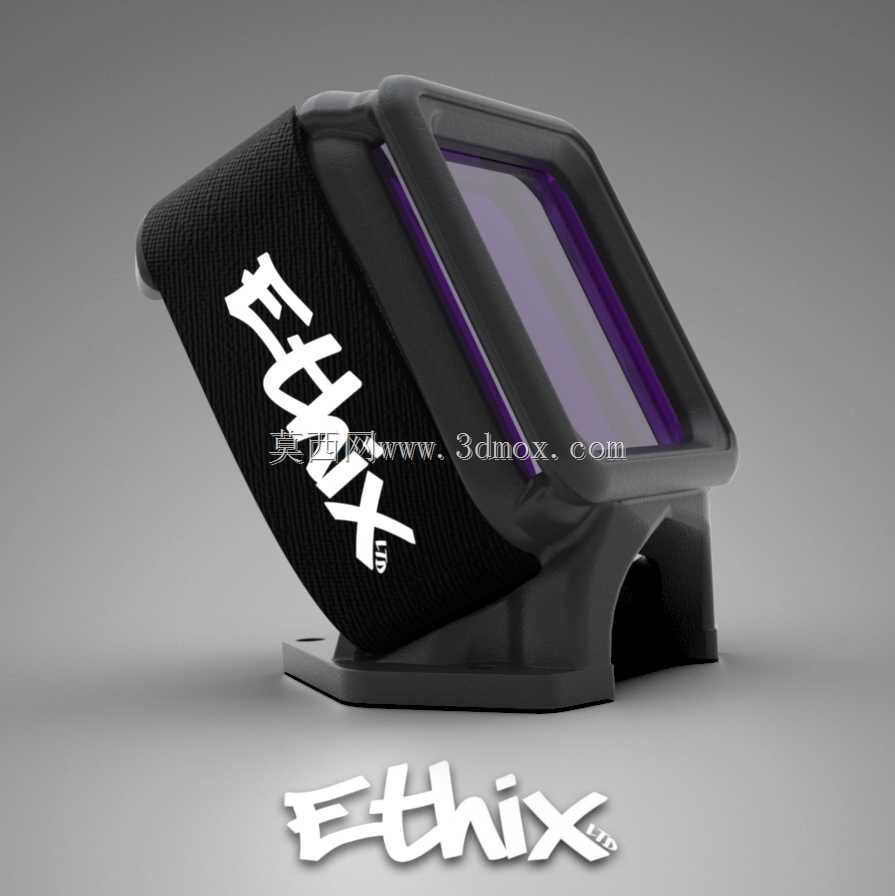

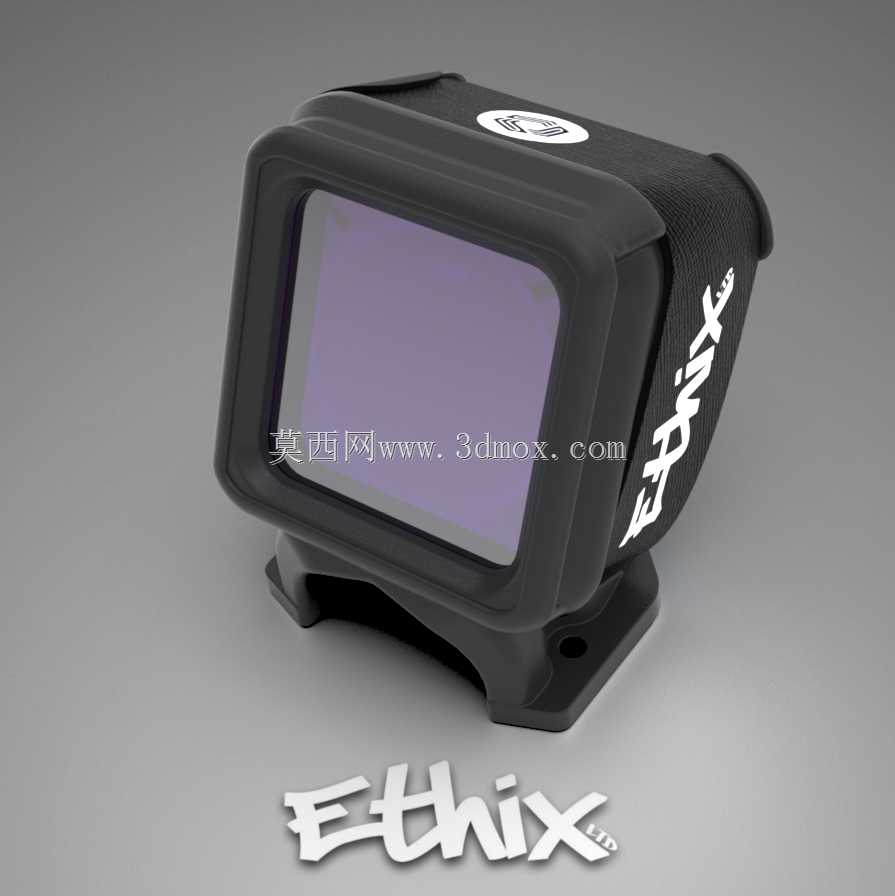

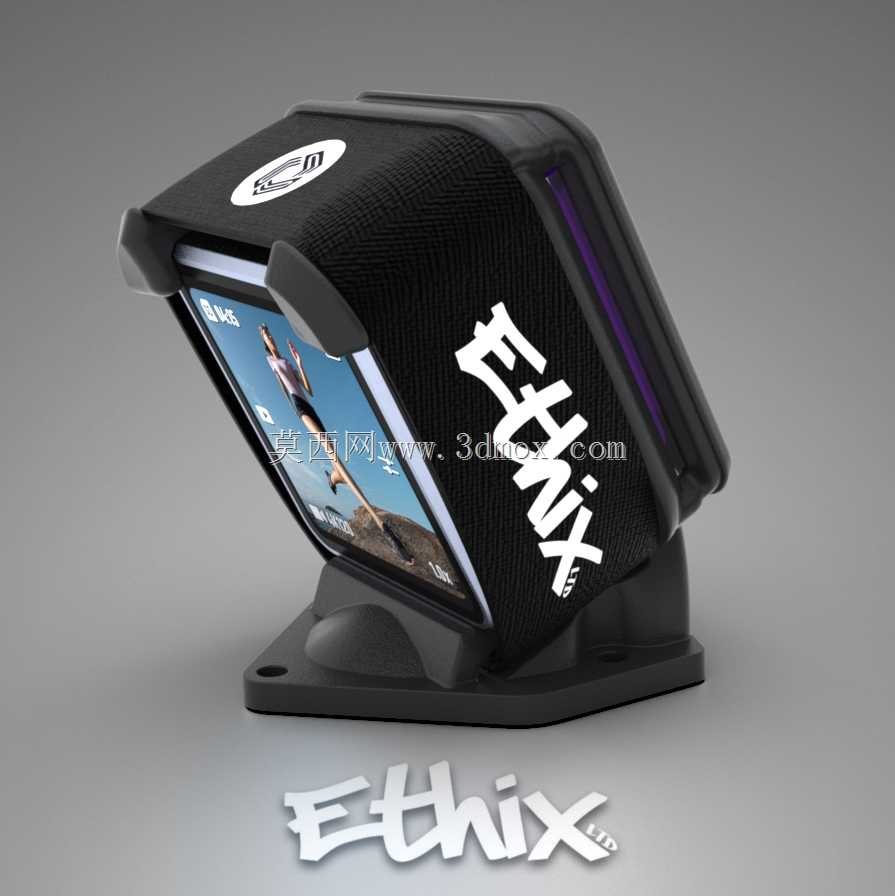

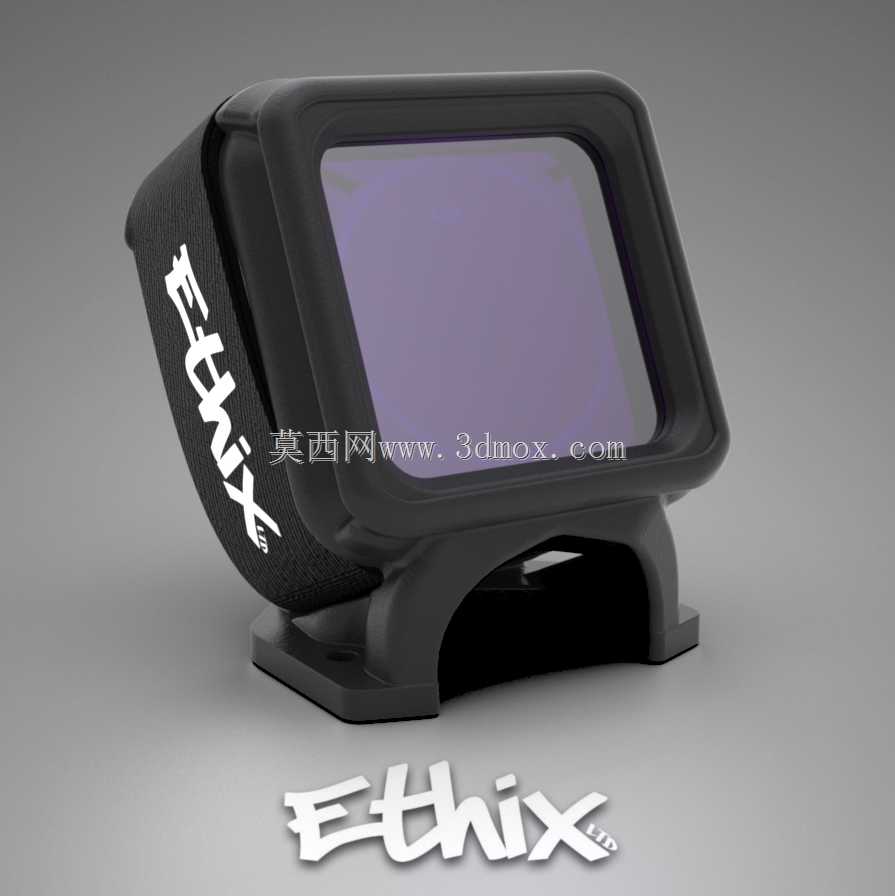

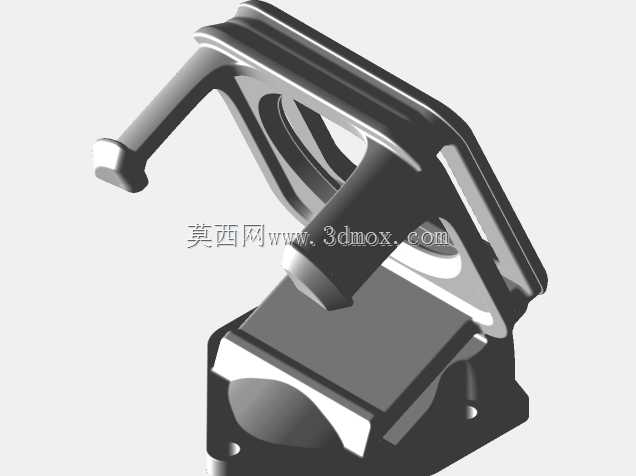

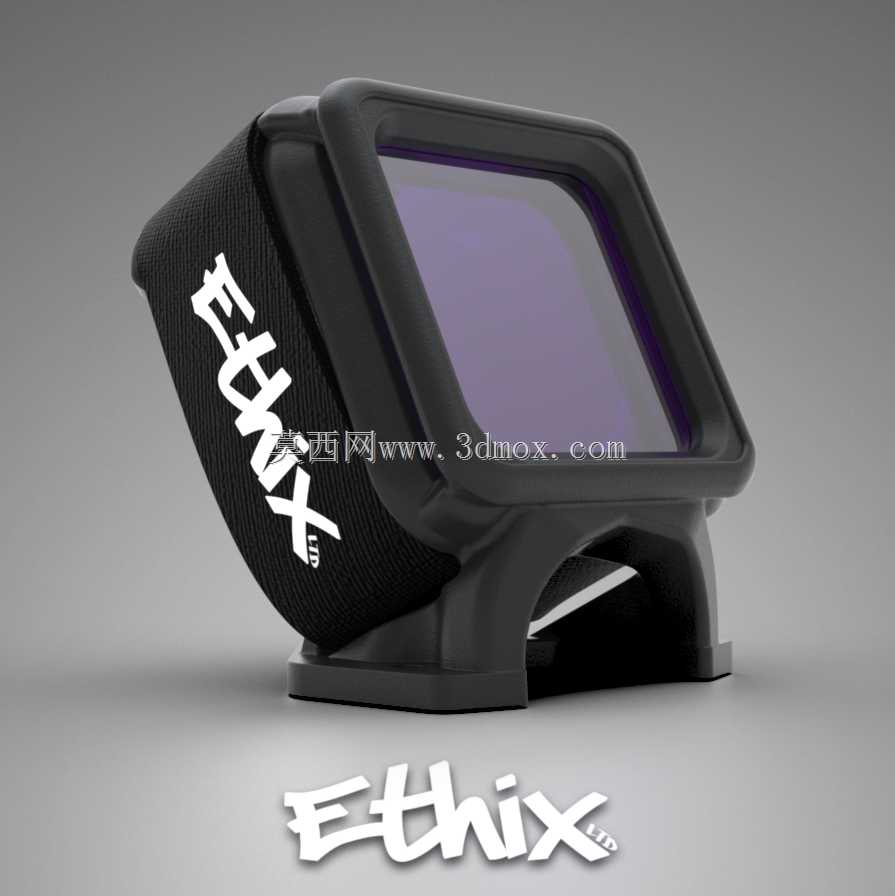

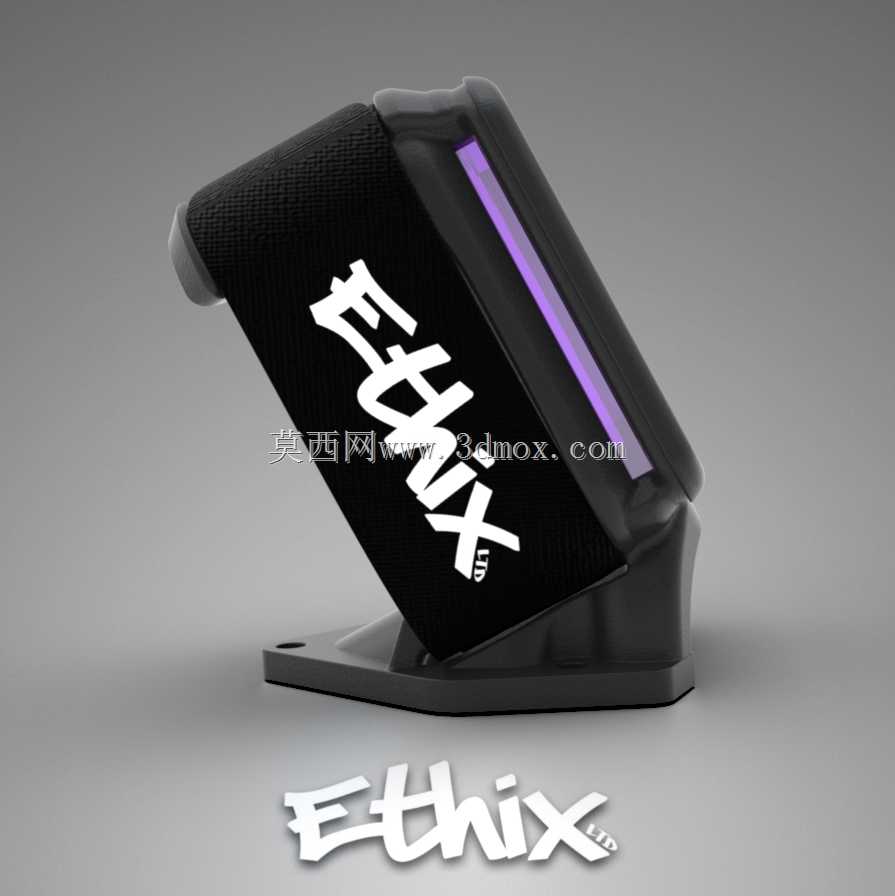

　　这款支架专为Ethix CineRat系列FPV穿越机设计，核心作用是为机载拍摄摄像头提供稳定的安装基准，同时集成2+ND滤镜的固定结构，解决小尺寸穿越机航拍时摄像头易松动、滤镜安装不便的实际问题。在穿越机高速飞行、做特技动作的场景下，支架的抗振性能直接影响航拍画面的稳定性，设计时首先考虑了安装位的刚性匹配，支架底部的安装孔位完全对应CineRat机架前端的预装螺孔，无需额外打孔改装，安装边界贴合机架前端的碳板轮廓，不会突出机架外廓，避免飞行中碰撞障碍物时直接冲击摄像头本体。支架的主体采用包裹式结构，摄像头嵌入支架内部的卡槽后，四周的限位筋可以完全约束摄像头的六个自由度，即使在大机动过载、炸机冲击的情况下，摄像头也不会出现偏移、

　　脱落的问题。集成的滤镜安装位位于摄像头镜头正前方，采用卡扣式固定结构，ND滤镜可以直接卡入支架前端的槽位，不需要额外粘贴或螺丝固定，更换不同档位滤镜时操作便捷，槽位的尺寸公差控制在0.1mm以内，既保证滤镜安装后不会出现晃动虚位，也不会因为过紧导致滤镜拆卸困难。从结构设计思路来看，支架整体做了轻量化处理，非受力区域做了壁厚减薄，在保证结构强度的前提下尽可能降低自身重量，避免增加穿越机机头的额外负载，影响飞行的重心配平。支架的外形轮廓做了圆弧过渡处理，没有尖锐的棱角，一方面可以降低飞行时的风阻，另一方面也能在炸机时分散冲击力，减少支架本身断裂的概率。安装时只需要将摄像头按正确方向嵌入支架卡槽，

　　再通过底部的两颗M2螺丝将支架固定在机架前端的对应安装位，最后卡入适配的ND滤镜即可完成装配，整个安装过程不需要额外的辅助治具，适配原厂CineRat机架的安装尺寸，不会与机架上的图传天线、接收机等其他部件产生干涉。在实际航拍应用中，这款支架可以保证摄像头光轴与机架水平面的角度固定，不会因为飞行振动出现角度偏移，配合ND滤镜可以在强光环境下获得更合适的快门速度，提升航拍画面的动态模糊效果，满足FPV航拍创作的画面需求。支架的镜头避让区域做了足够的开口尺寸，不会遮挡摄像头的拍摄视角，边缘的遮光结构还可以减少侧面杂光进入镜头，避免画面出现眩光、鬼影等问题，提升航拍成像质量。
