穿越机WishBone防撞保险杠套件结构

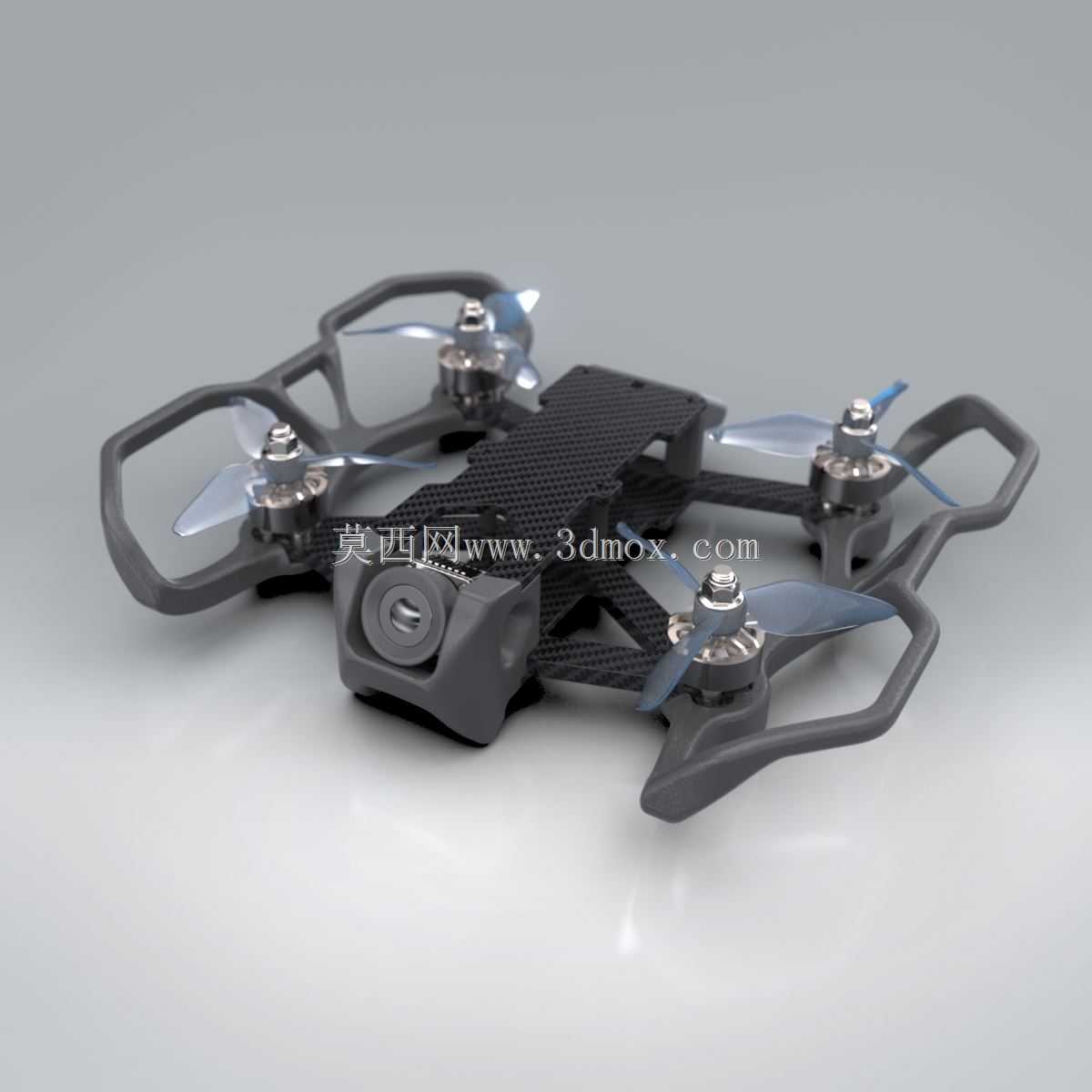

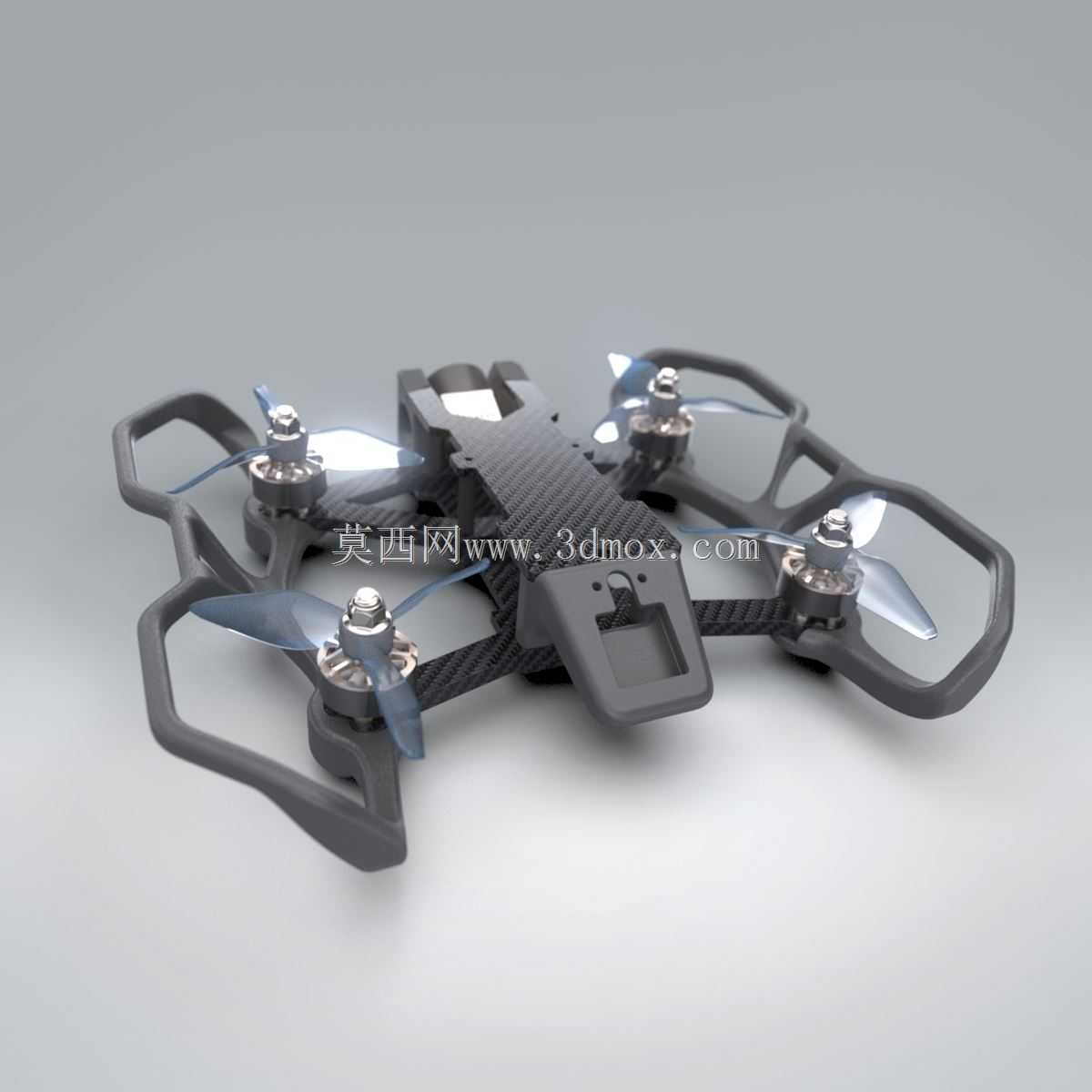

　　这套防撞保险杠套件是针对小型涵道式穿越机设计的外置防护结构，主要适配搭载caddx摄像头的三寸以下微型FPV机型，核心作用是在飞行过程中吸收碰撞冲击力，避免桨叶、电机、摄像头等核心部件直接撞击障碍物造成损坏。从结构设计来看，整个套件采用一体化框架式布局，四个防护臂分别对应四个电机的安装位置，外沿做了圆弧过渡处理，没有尖锐棱角，碰撞时可以通过自身形变分散冲击力，不会因为局部应力集中直接断裂。

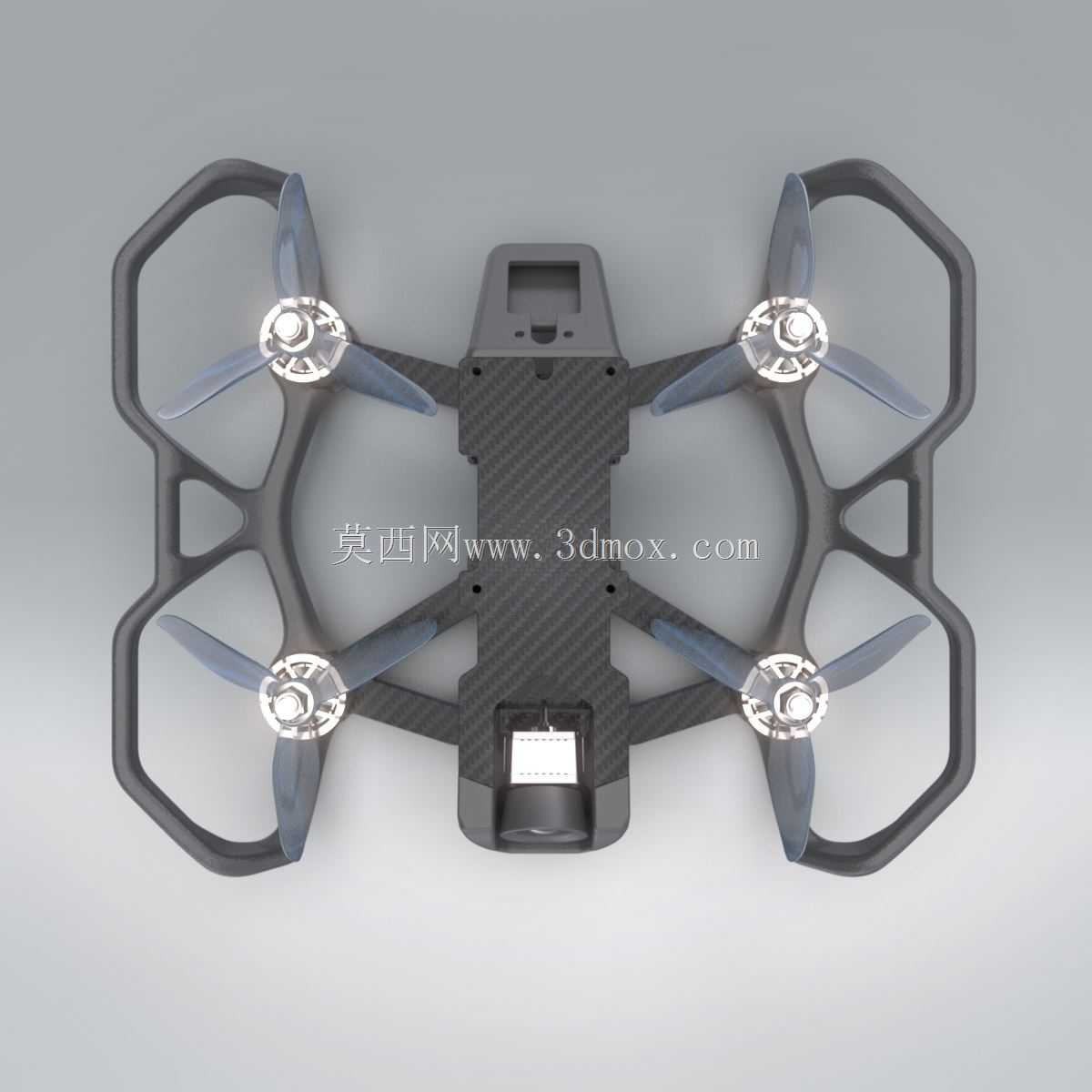

　　设计上特意将臂架安装位置设置在机架底部，和上层飞控、电调安装板之间留出了足够间隙，一方面避免防护架形变时挤压上层电子元件，另一方面也给底部电池安装预留了充足空间，不会出现电池安装干涉的问题。V2版本保留了初代产品的原始布局逻辑，没有改动原有安装孔位，老款机型用户可以直接替换安装，不需要重新打孔或者调整机架结构。防护臂的外轮廓刚好超出桨叶旋转半径3mm左右，这个尺寸是经过反复测试确定的：如果突出量太小，碰撞时障碍物还是会接触到桨叶，起不到防护作用；如果突出量过大，会额外增加整机重量，还会增大飞行风阻，影响穿越机的机动性和续航表现。

　　从实际应用场景来看，这类防护套件主要面向室内飞行、楼宇穿梭、丛林穿越这类障碍物密集的飞行场景，新手练习飞行时安装这套套件，能大幅降低炸机后的维修成本，即使撞到墙面、树枝或者管道，大部分冲击力都会被防护架吸收，只要不是高速正面撞击硬质物体，桨叶和电机基本不会损坏。安装时需要注意，防护架的固定孔位和机架底部的安装柱完全匹配，锁紧螺丝时不要过度用力，避免碳纤底板被压裂，安装完成后要手动转动每个桨叶，确认桨叶和防护架之间没有摩擦，否则会影响电机转速，甚至导致飞行过程中射桨。

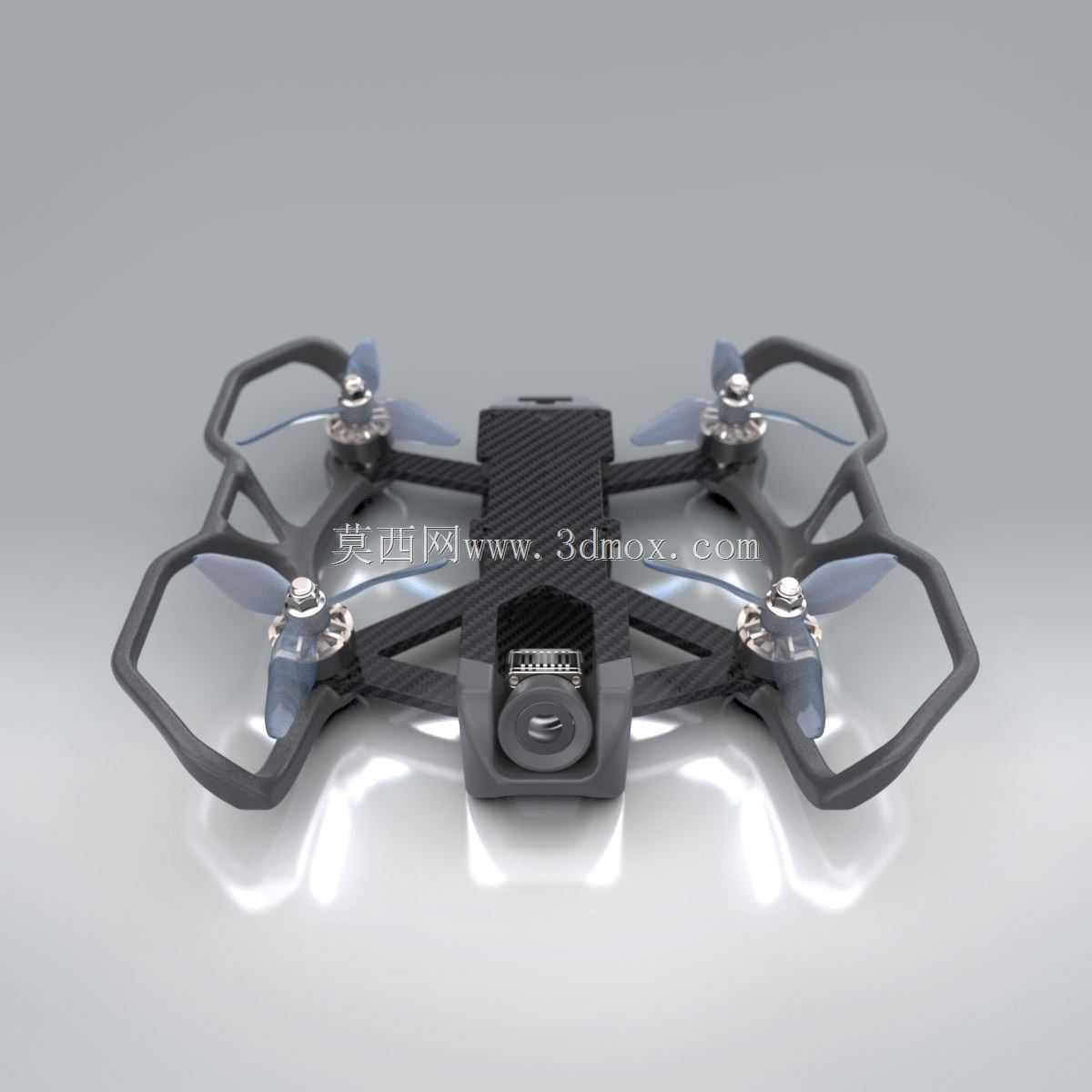

　　结构细节上，防护架对应摄像头的位置做了镂空避让设计，不会遮挡caddx摄像头的拍摄视角，不管是平飞还是大角度俯冲，画面都不会出现防护架的黑影。框架的横梁部分做了加强筋处理，在不增加过多重量的前提下提升了整体抗扭强度，即使发生侧翻落地，框架也能先接触地面，支撑起整个机身，避免摄像头镜头直接蹭到地面刮花镜片。整个套件的重量控制在12g以内，对于微型穿越机来说，这个重量增量对飞行手感的影响几乎可以忽略，不会出现因为加装防护导致整机重心偏移的问题。

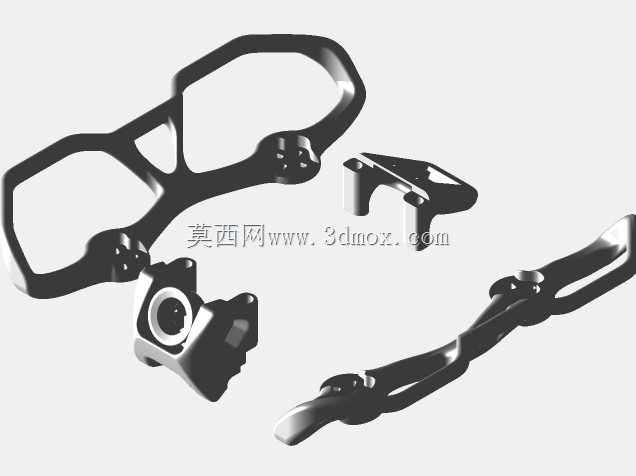

　　从建模逻辑来看，这套结构的曲面过渡全部采用G2连续处理，没有生硬的折角，3D打印时不需要添加额外支撑，打印完成后只需要简单去除毛边就可以直接安装，适配PLA、PETG、TPU等多种常用3D打印材料，其中TPU柔性材料打印的版本抗冲击性能最好，碰撞后可以快速回弹，不会出现永久性形变。安装边界方面，这套套件适配孔距为25.5mm*25.5mm的标准微型穿越机底板，电机安装孔位支持1103、1202等常用微型无刷电机，摄像头安装位兼容14mm宽度的标准nano规格caddx摄像头，不需要额外改装就可以直接装配。日常使用中如果出现防护臂断裂的情况，只需要单独更换损坏的防护架部分，不需要替换整个套件，后期维护成本很低。
