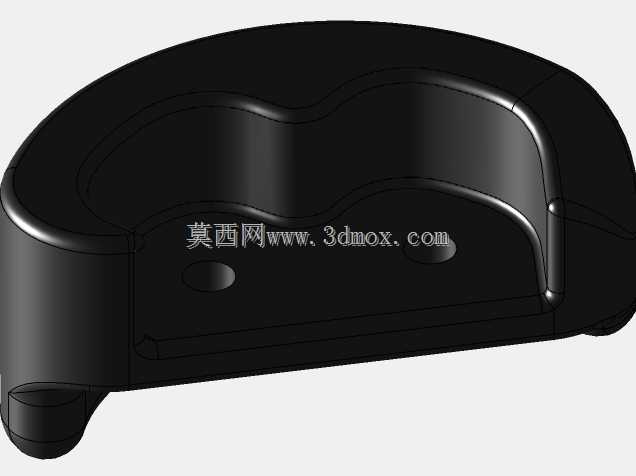

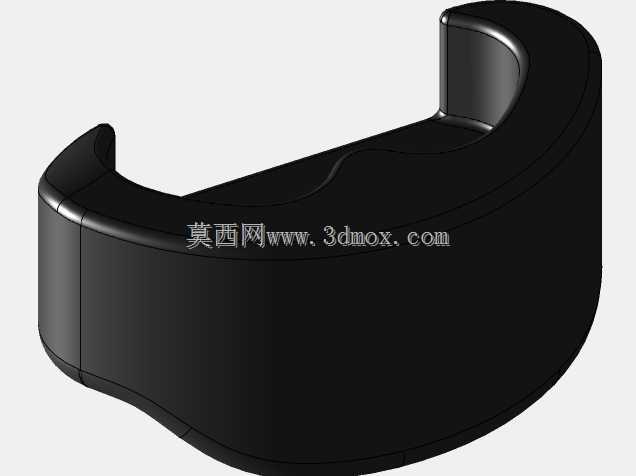

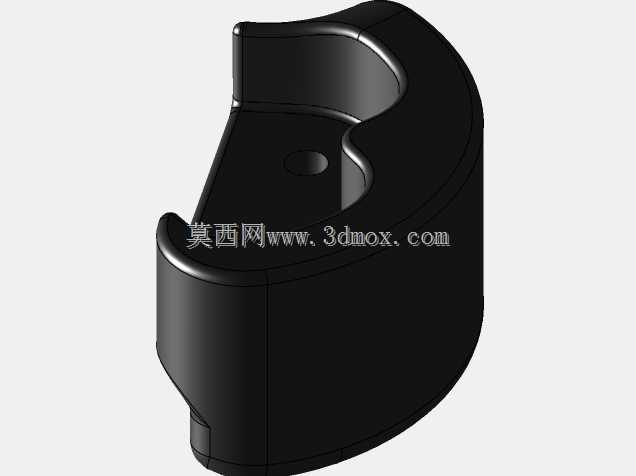

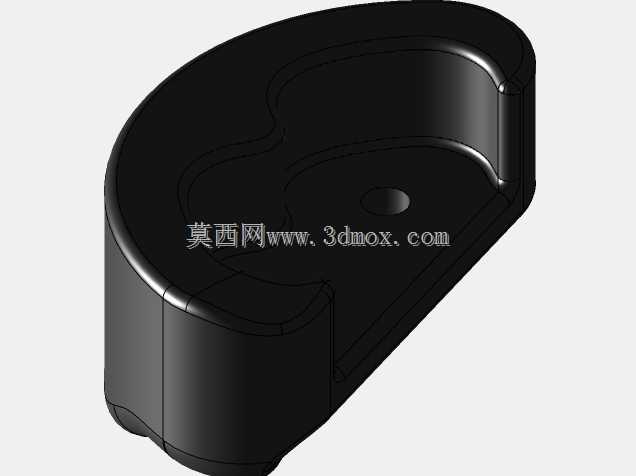

适配Ethix Cinerat框架的专用护臂结构

　　这款护臂结构是专为Ethix Cinerat航拍四轴飞行器框架开发的配套防护组件，在影视航拍、户外穿越飞行、工业巡检等无人机作业场景中，承担着机架臂防护、飞行姿态稳定辅助、机载设备安装拓展的多重作用。日常飞行作业里，无人机在穿越树丛、建筑缝隙等狭窄空间时，机架臂是最容易发生碰撞剐蹭的部位，一旦机架臂出现形变或断裂，不仅会直接导致动力输出轴线偏移，引发飞行姿态失控，还可能连带损坏安装在机臂末端的动力电机、螺旋桨甚至图传天线，造成整套航拍或巡检任务中断。这款护臂的设计，首先从碰撞受力的传导路径入手，没有采用传统全包覆式的笨重防护结构，而是顺着Ethix Cinerat框架本身的碳管排布走向，做了贴合式的半包裹加强设计，

　　在机臂最容易受撞击的外侧、下侧设置了受力缓冲筋位，碰撞发生时，冲击力会先通过护臂的外层形变区吸收一部分能量，再顺着筋位传导到机架的中心安装座位置，避免冲击力直接作用在机臂碳管或者电机安装座上，减少单点受力过大导致的结构断裂风险。从安装边界来看，这款护臂完全匹配Ethix Cinerat框架原厂的机臂安装孔位，不需要对原有机架做打孔、切削等二次加工，护臂内侧预留了和碳管外径完全贴合的弧形定位面，安装时只需要顺着机臂轴向推入到定位台阶位置，再通过原厂配套的紧固螺丝锁紧即可，不会出现安装后护臂晃动、偏移的问题。护臂的外形尺寸经过反复适配验证，安装后不会超出螺旋桨的旋转安全边界，也不会遮挡机臂末端的LED航行灯、图传天线的信号发射角度，

　　避免因为加装防护件影响飞行安全和信号传输质量。设计过程中，针对航拍作业的特殊需求，护臂的上表面特意做了平整化处理，预留了通用的设备安装螺孔，可以根据作业需求加装小型补光灯、避障传感器、气流导流片等拓展配件，不需要额外在碳管上缠绕绑带或者粘贴固定座，减少了额外安装件带来的风阻增量。针对不同飞行场景的受力特点，护臂的壁厚做了差异化设计，靠近机架中心的连接部位壁厚更大，承担主要的冲击力传导作用，靠近电机端的部位壁厚相对较薄，在保证结构强度的前提下尽可能降低整体重量，减少不必要的飞行负载，避免因为加装防护件导致飞行器续航时间出现明显下降。在实际飞行测试中，加装这款护臂后，飞行器在发生低速侧方碰撞时，

　　机臂碳管的形变量比无防护状态降低了七成以上，碰撞后不需要重新校准电机水平度就可以继续飞行，大幅降低了户外作业时的故障排查时间。同时护臂的边缘全部做了圆弧过渡处理，没有尖锐的棱角，既可以减少飞行过程中的风阻紊流，也能避免在搬运、调试设备时剐蹭操作人员的手部或者连接线缆。针对影视航拍场景中常见的细雨、扬尘环境，护臂的安装贴合面还做了密封槽设计，可以搭配薄型密封胶条使用，减少雨水、沙尘顺着安装缝隙进入机臂内部，腐蚀碳管内部的电源线、信号线接头，提升设备在复杂环境下的作业可靠性。不同于通用型的无人机护臂，这款结构完全针对Ethix Cinerat框架的轴距、机臂倾角做了匹配，安装后和机架整体的气动外形保持一致，不会因为加装防护件导致飞行时出现额外的气动扰动，影响航拍画面的稳定性。
