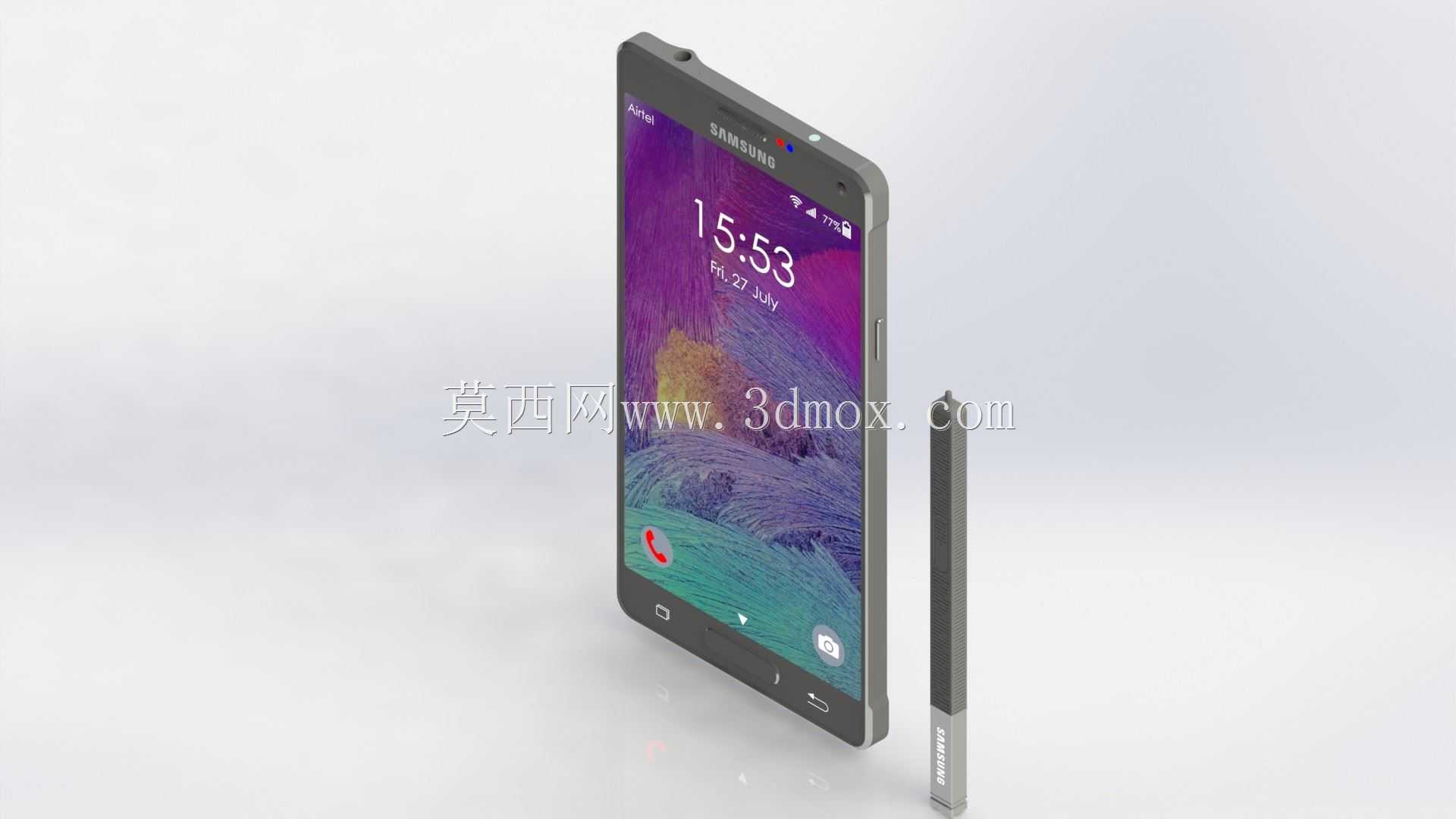

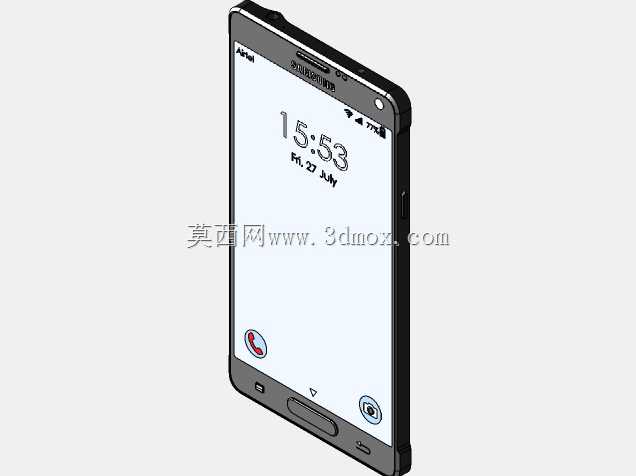

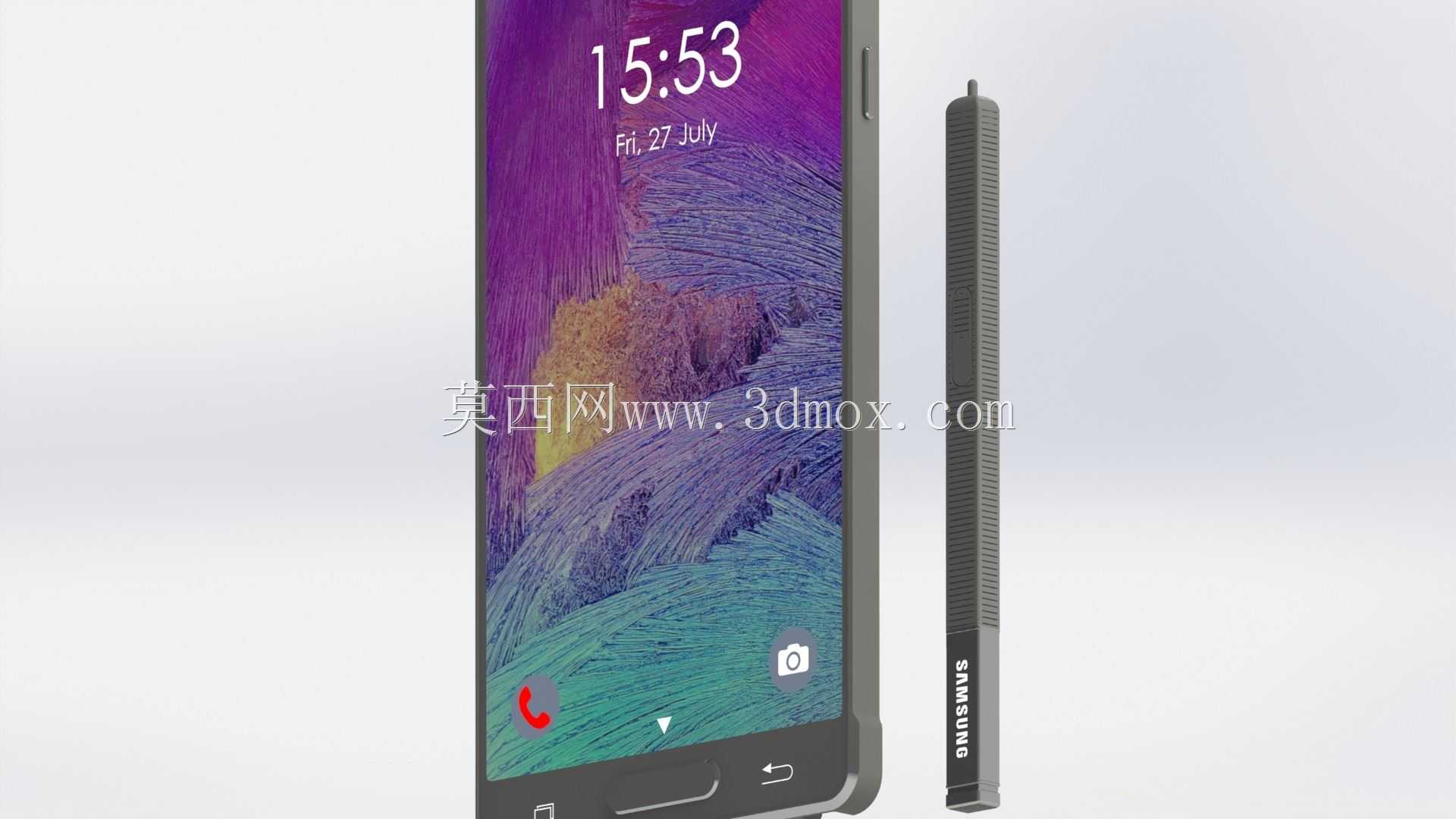

三星GalaxyNote4整机外观三维数模

　　做消费电子结构设计的同行大多有体会，早期旗舰机型的外观数模是做结构验证、配件开发最常用的参考基准，这次的三星Galaxy Note4整机外观数模，就是针对外观渲染、配套外设适配场景搭建的。数模将手机作为单一整体实体构建，没有拆分内部主板、电池、摄像头模组等内部结构，核心服务于外观展示类的渲染需求，以及手机壳、贴膜、桌面支架这类外接配件的匹配设计，不需要还原内部堆叠的场景下，这种整体式数模的调用效率远高于拆分了上百个零件的全结构数模，不会出现装配约束过多导致的软件卡顿、曲面破面修复耗时久的问题。

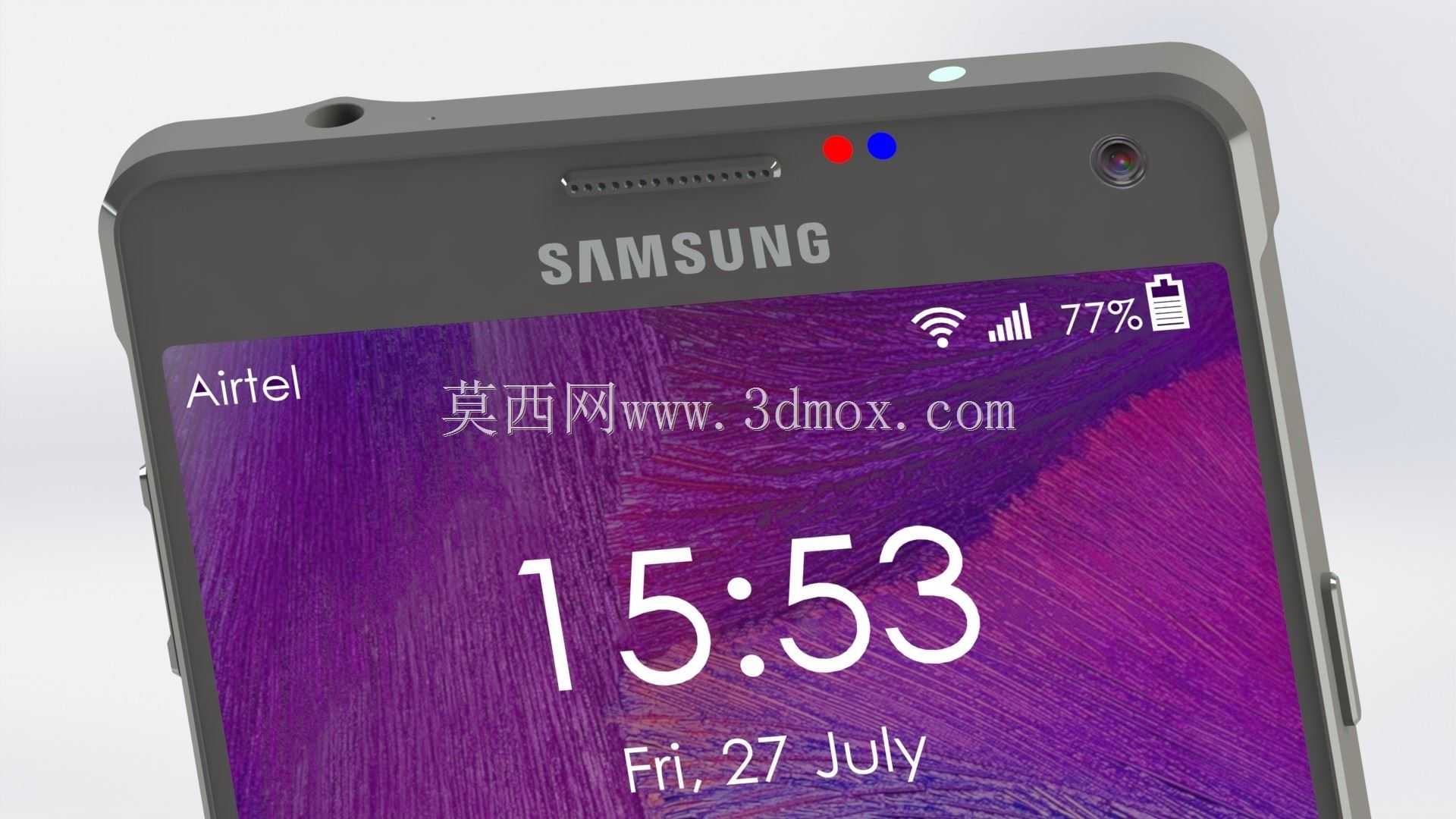

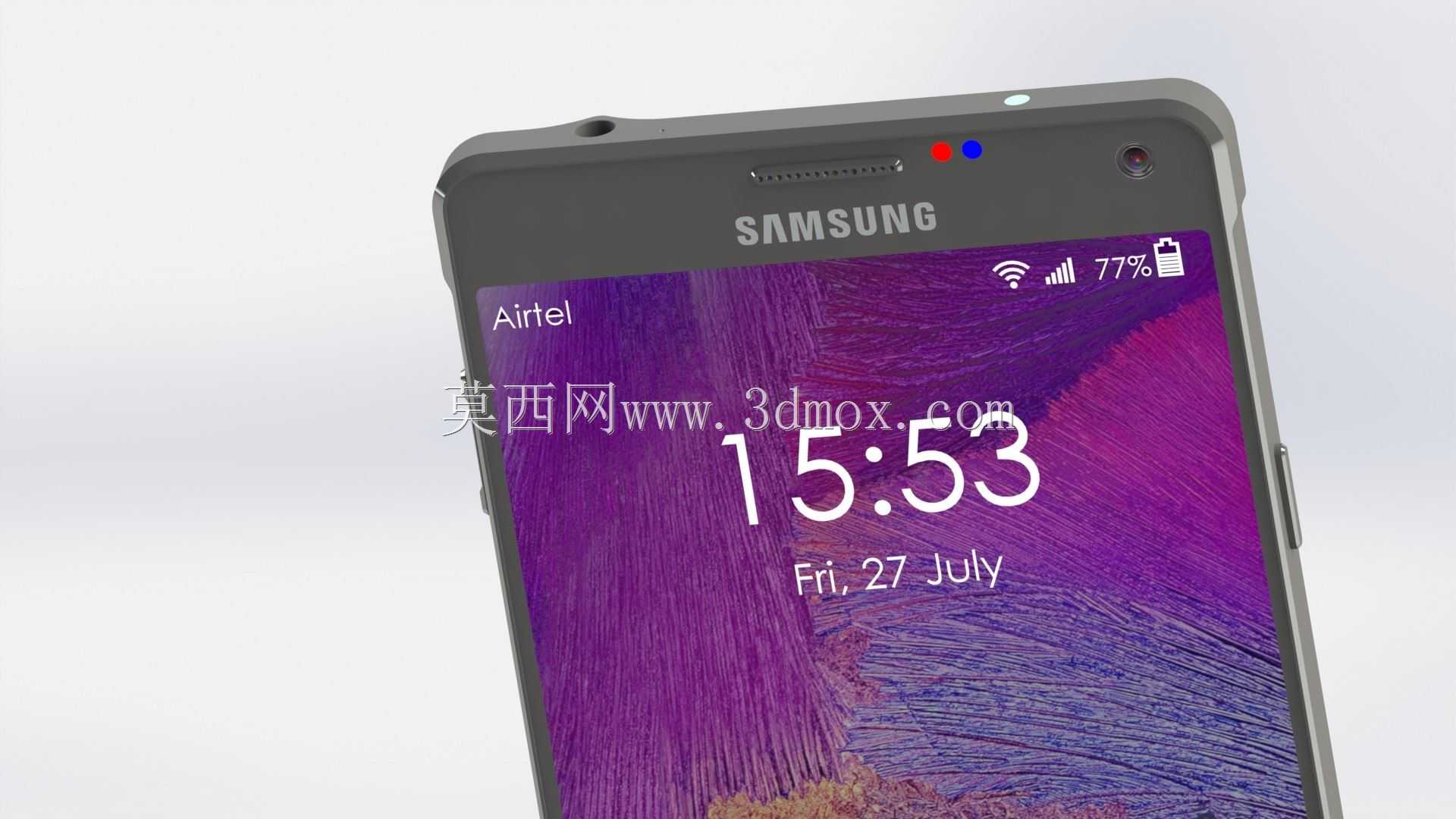

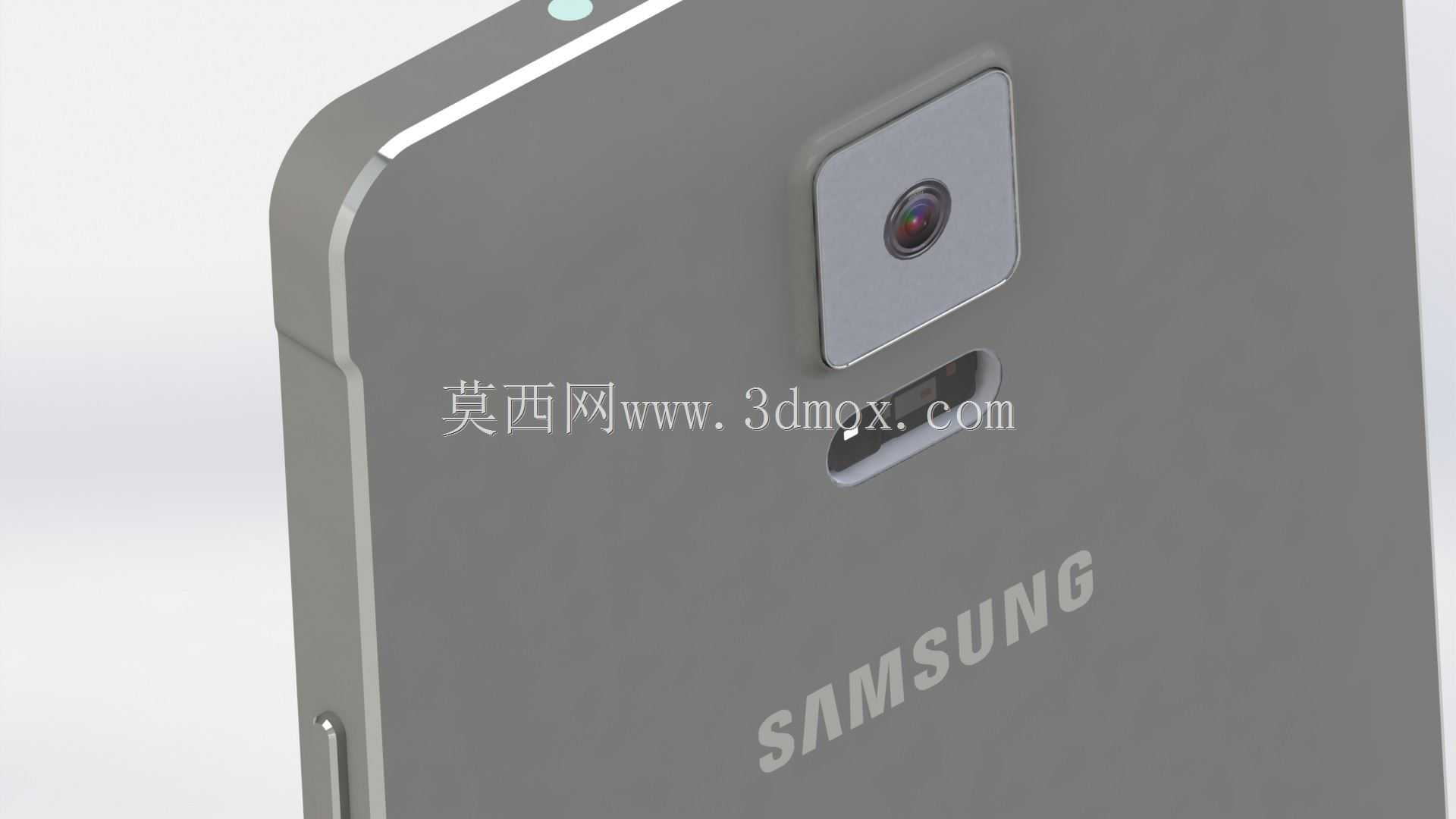

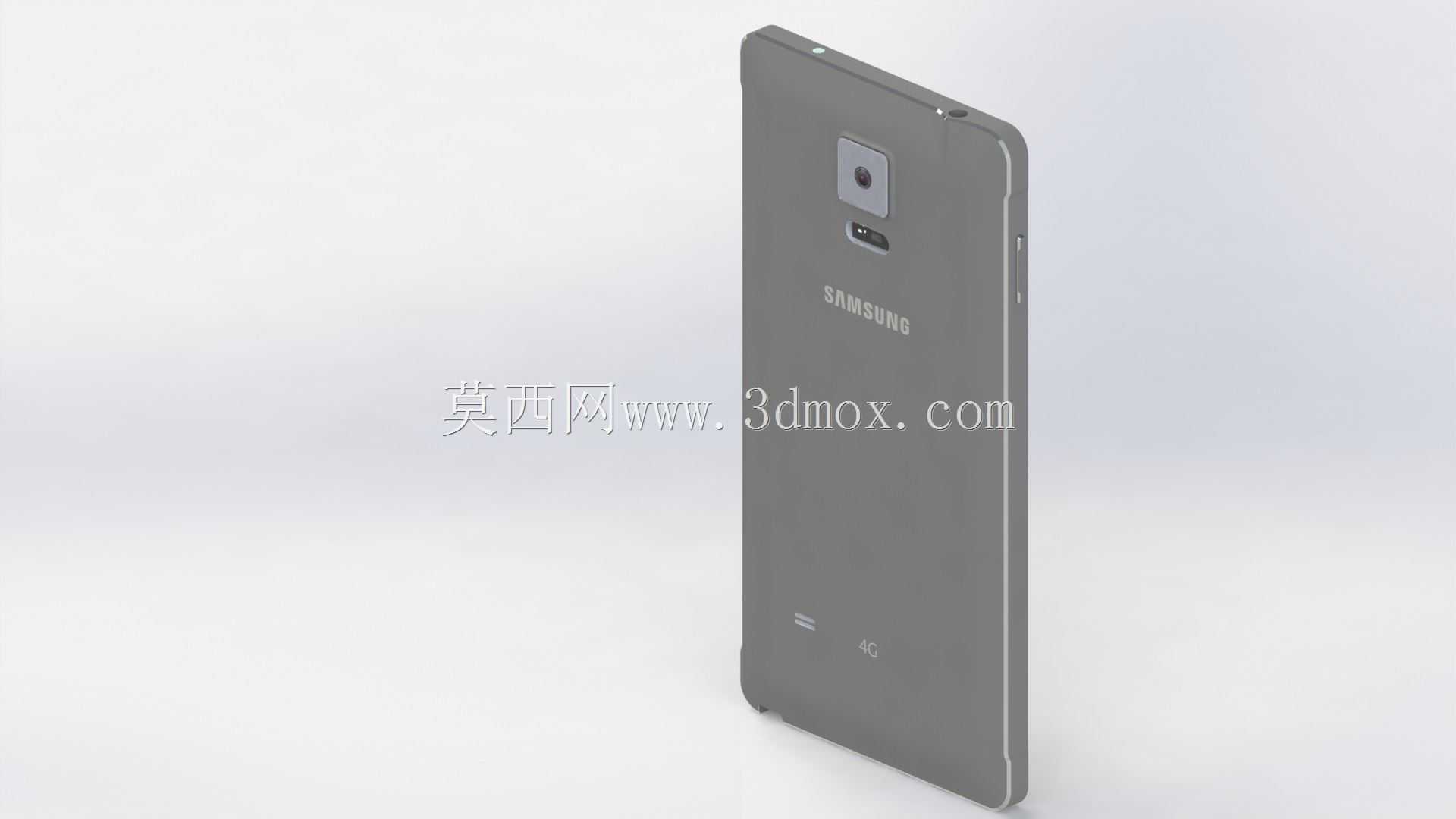

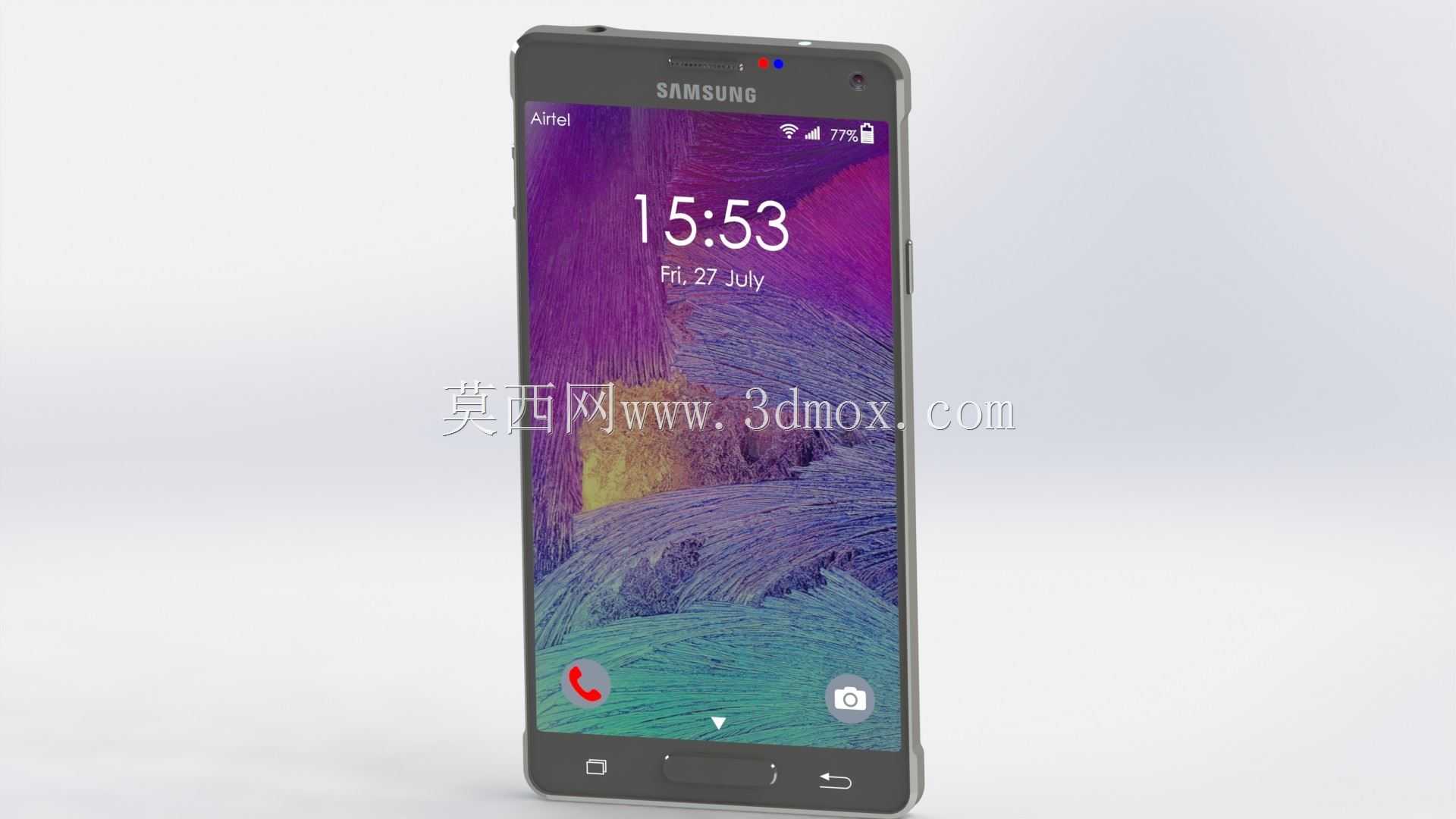

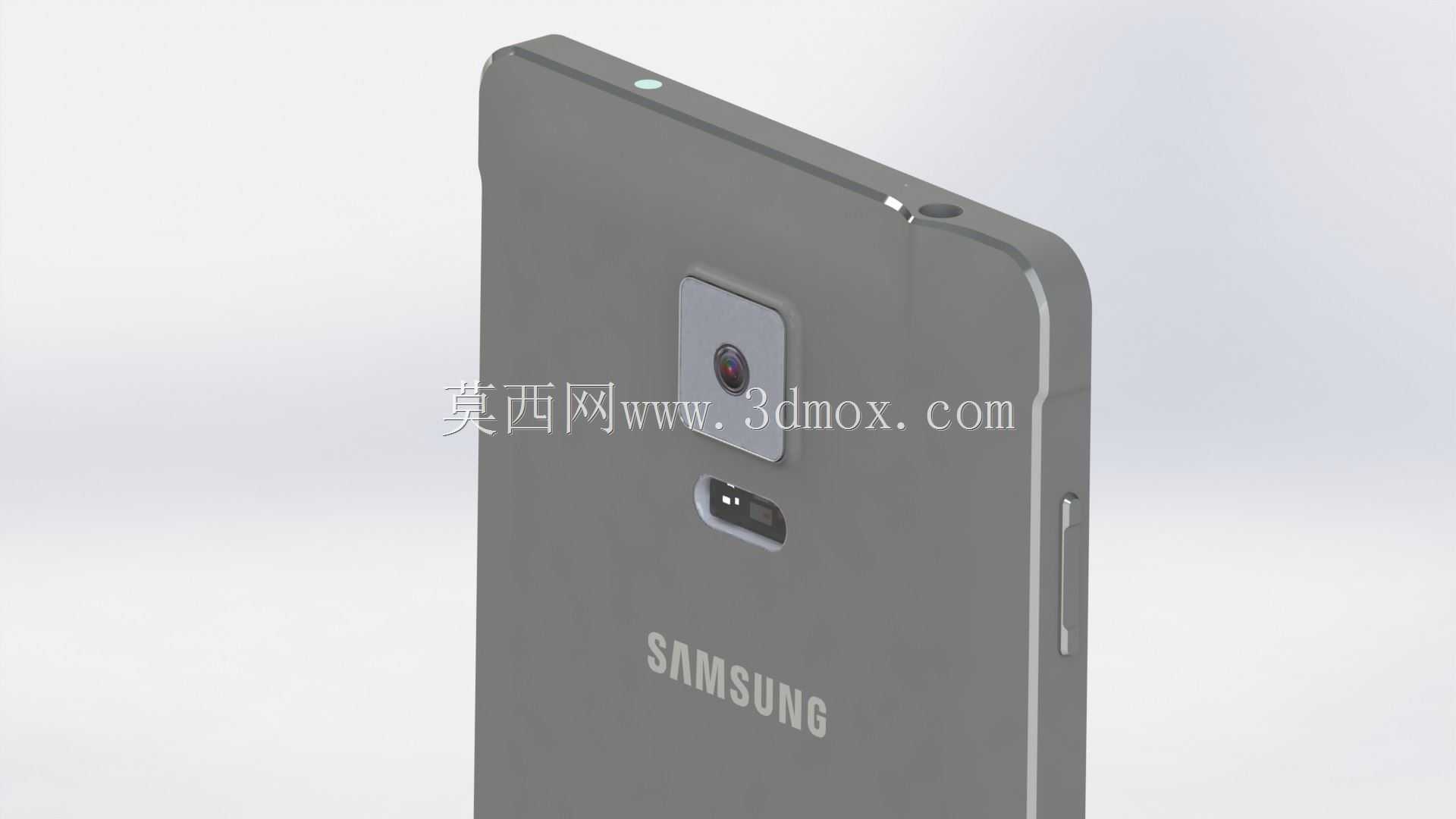

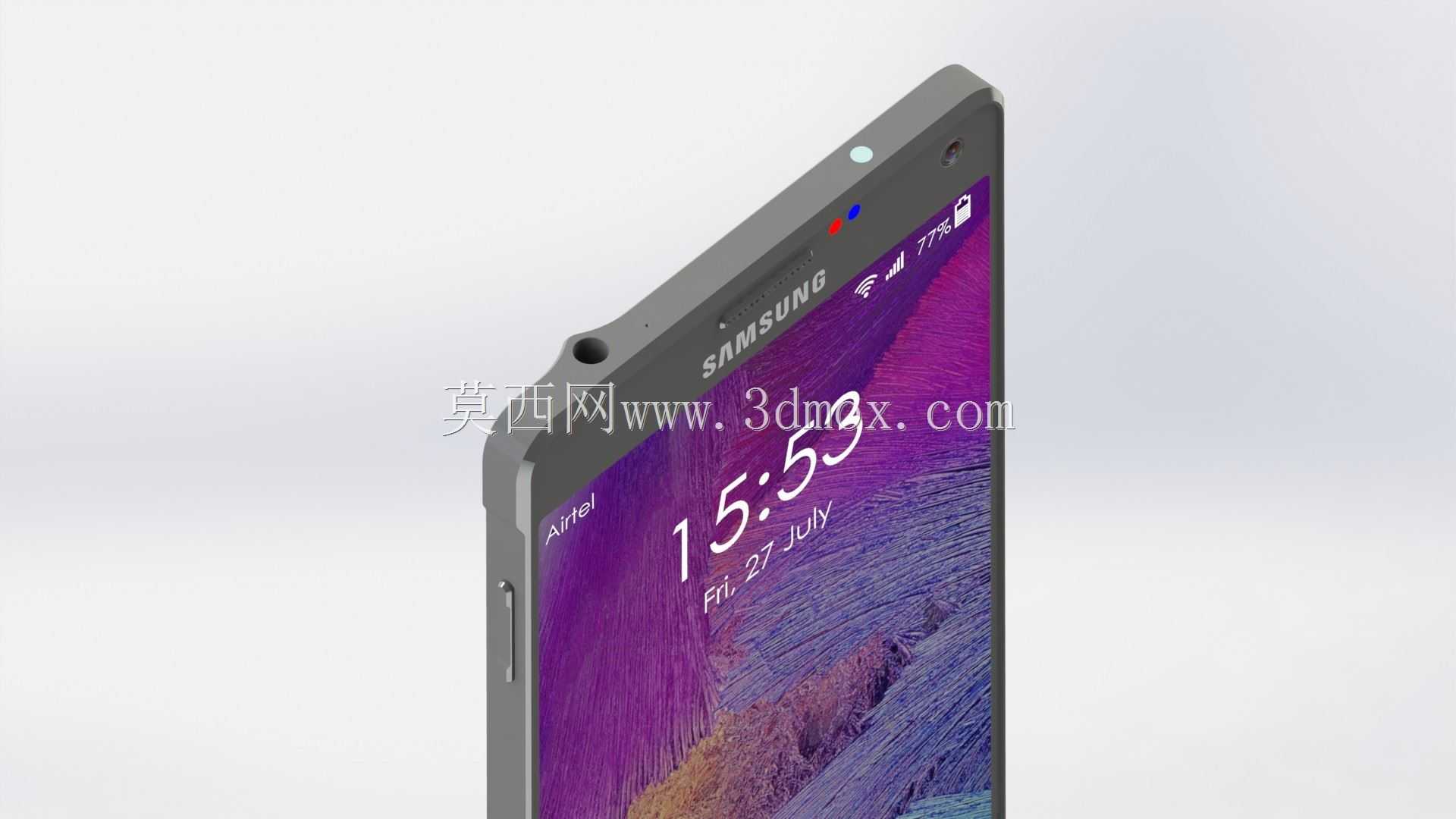

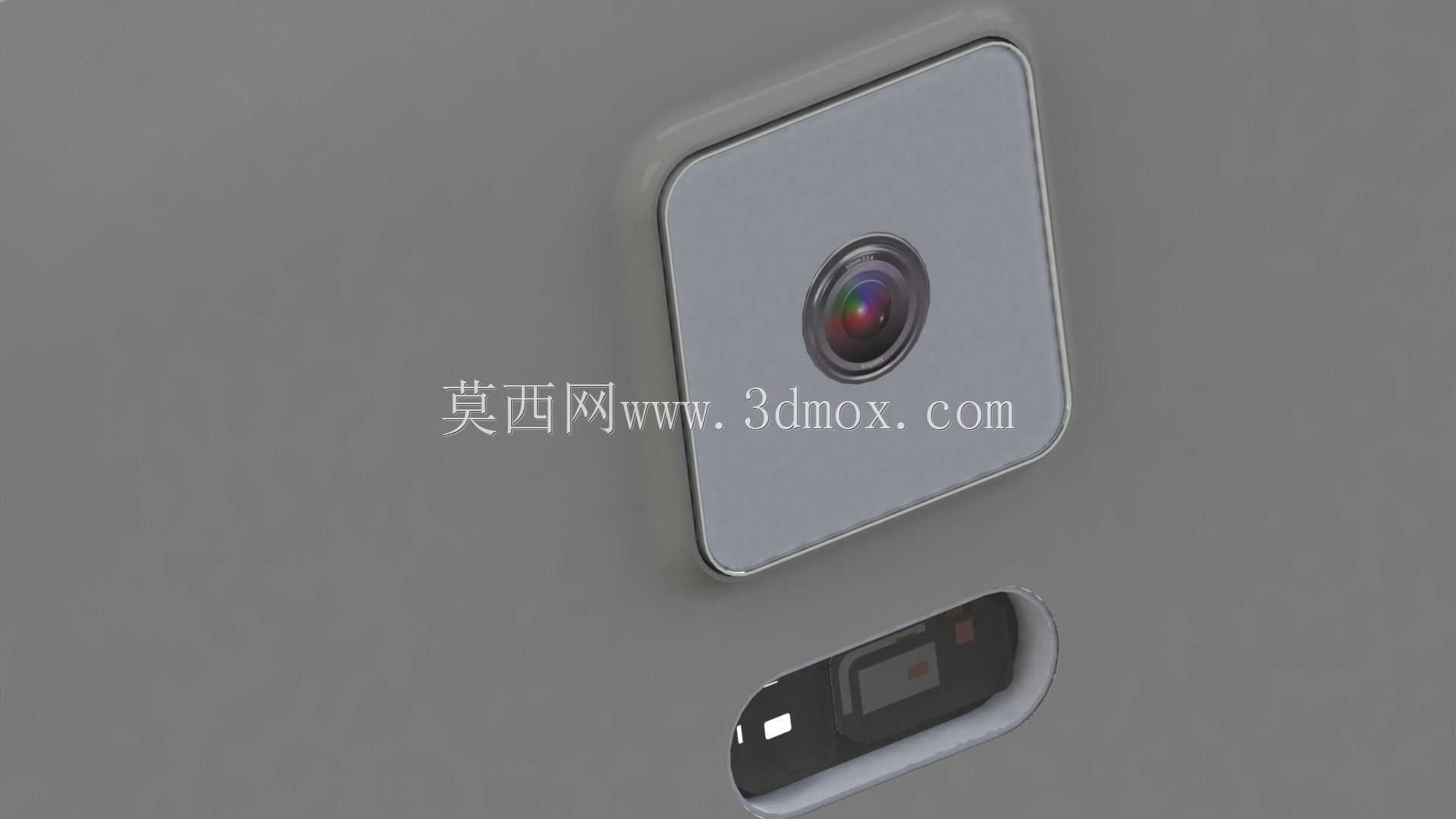

　　从实际设计落地的角度看，这款机型作为当年的安卓旗舰，正面采用2.5D弧面玻璃搭配金属中框的经典结构，数模完整还原了顶部的3.5mm耳机开孔、前置摄像头、光线距离传感器、听筒防尘网的位置排布，背部的后置摄像头、闪光灯、品牌标识的相对位置也完全对齐真机公差范围，侧边的电源键、音量键的凸起高度、倒角弧度都做了等比例还原，能直接用于皮套、保护壳的型腔匹配，不需要反复调整曲面偏移量。

　　做这类消费电子外观数模的时候，最容易出问题的是边角的R角过渡，很多新手建模的时候会把四个边角的圆弧做的过于生硬，或者中框和前后盖板的衔接处出现断差，这个数模在构建的时候采用了整体曲面放样的思路，先勾勒出整机的外轮廓控制线，再逐段调整中框的拔模角度，保证手持握持区域的曲面弧度符合人体工学的握持曲线，不会出现硌手的棱角，同时也保证了和真机尺寸的一致性，整机的长宽厚边界完全匹配公开的真机参数，做配套夹具、展示台开槽的时候可以直接提取外轮廓线做偏移，不需要二次校准尺寸。

　　很多做数码产品渲染的设计师经常遇到的问题是，拆分件的数模在赋予材质的时候，不同零件的衔接处容易出现缝隙漏光，或者曲面法线不一致导致的渲染噪点，这个整体式数模因为是单一实体构建，所有外表面都是连续的G2曲面，不管是赋予金属中框的磨砂材质，还是前面板的玻璃反光材质，抑或是后盖的类肤质涂层材质，都不会出现曲面衔接的瑕疵，渲染出图的效率能提升不少。另外在做车载支架、无线充电适配模组的结构验证时，也可以直接导入这个数模做干涉检查，确认夹持臂的位置不会挤压到侧边按键，充电线圈的对齐位置不会偏移，不需要额外找真机做反复的装夹测试，能缩短前期方案验证的周期。

　　需要注意的是，这个数模因为没有构建内部结构，不能用于手机内部的堆叠设计、主板散热模拟、结构强度仿真这类需要内部腔体数据的场景，仅适用于和外观相关的设计、渲染、外设适配工作，数模的外表面没有做拆分的分割线，如果需要做拆件设计的话，可以根据实际的零件分界位置在数模上做分割处理，外表面的曲面精度足够支撑拆件后的曲面偏移、壁厚生成等操作，不会出现曲面变形的问题。在做跌落测试的外观模拟时，也可以用这个数模导入仿真软件，赋予对应的外壳材料属性，模拟不同角度跌落时的外观形变范围，给保护壳的缓冲结构设计提供参考依据。
