经典红杆六角书写铅笔三维结构设计

　　这款红杆六角铅笔的三维建模，最初是在做工业设计手绘工具配套建模项目时启动的，当时需要给设计工位的工具摆放场景做1:1还原，方便后续做工位人机工程仿真时，能准确模拟设计师取笔、握笔、书写的动作路径。从实际使用场景来看，这类铅笔除了日常办公书写，更多是机械设计、建筑设计从业者手绘草图、标注图纸的核心工具，在车间现场临时记录加工参数、给工件做简易标记时也会频繁用到，甚至在没有专业划线工具的应急场景下，削尖的铅笔也能完成软质材料表面的临时划线作业。

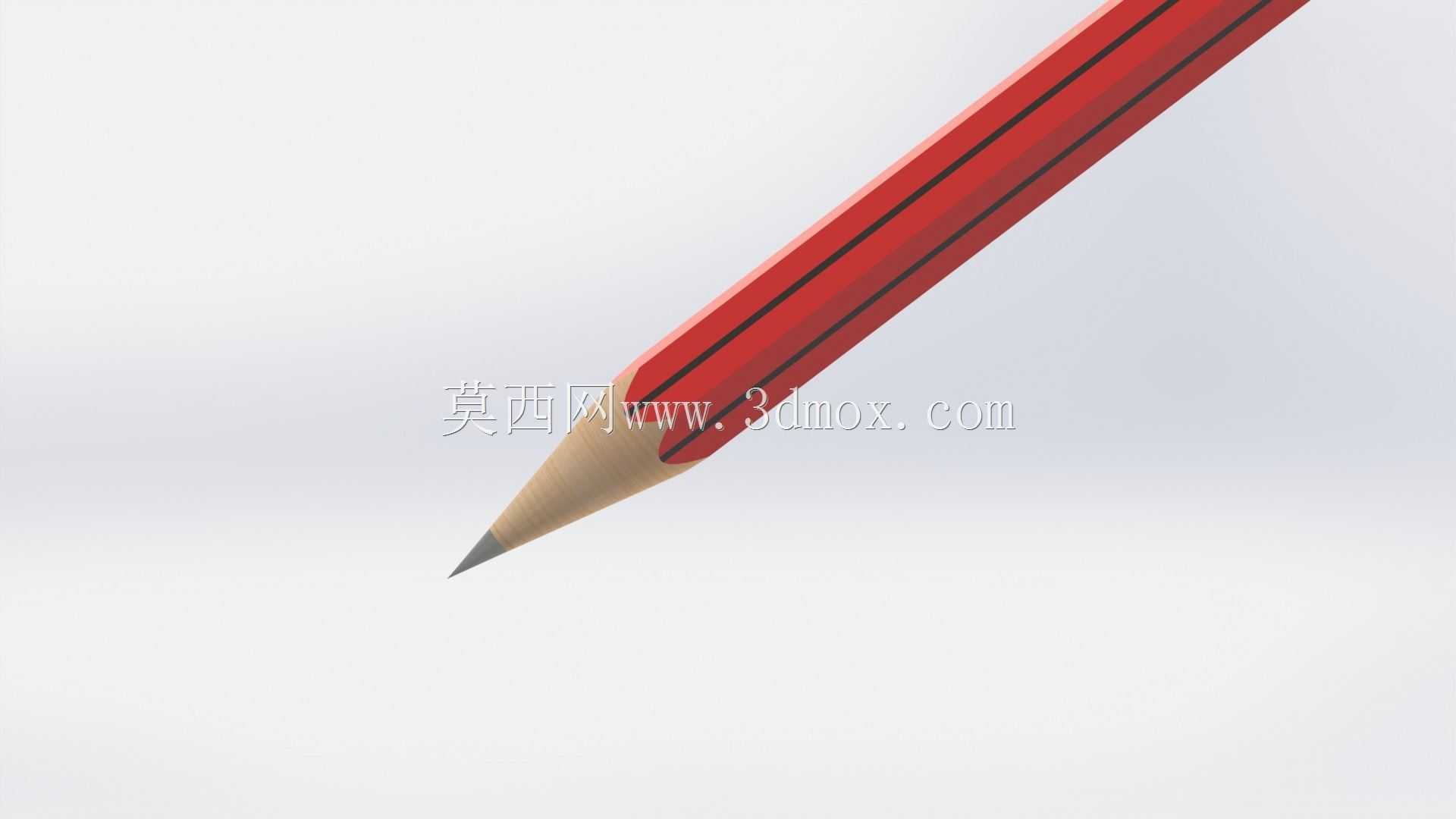

　　建模时最先确定的是笔杆的六角截面参数，常规量产款的六角对边尺寸控制在7.2mm左右，这个尺寸是经过多轮人机验证的，既不会因为太细导致长时间握笔硌手，也不会因为太粗增加握持负担，六角的棱边角度刚好贴合手指指腹的自然弧度，放在倾斜的绘图桌面上时，六角结构能避免铅笔随意滚动掉落，这也是为什么绘图场景下六角笔杆比圆杆更受从业者欢迎的核心原因。笔杆部分采用木质包覆铅芯的结构，建模时特意还原了木材切削后的锥度，常规削笔后的笔尖锥角控制在18度左右，这个角度下铅芯露出长度约3mm，既能保证书写时的线条清晰度，也能减少铅芯断裂的概率，铅芯直径选用的是最通用的2mm规格，对应HB硬度的使用场景，兼顾书写流畅度和耐磨度。

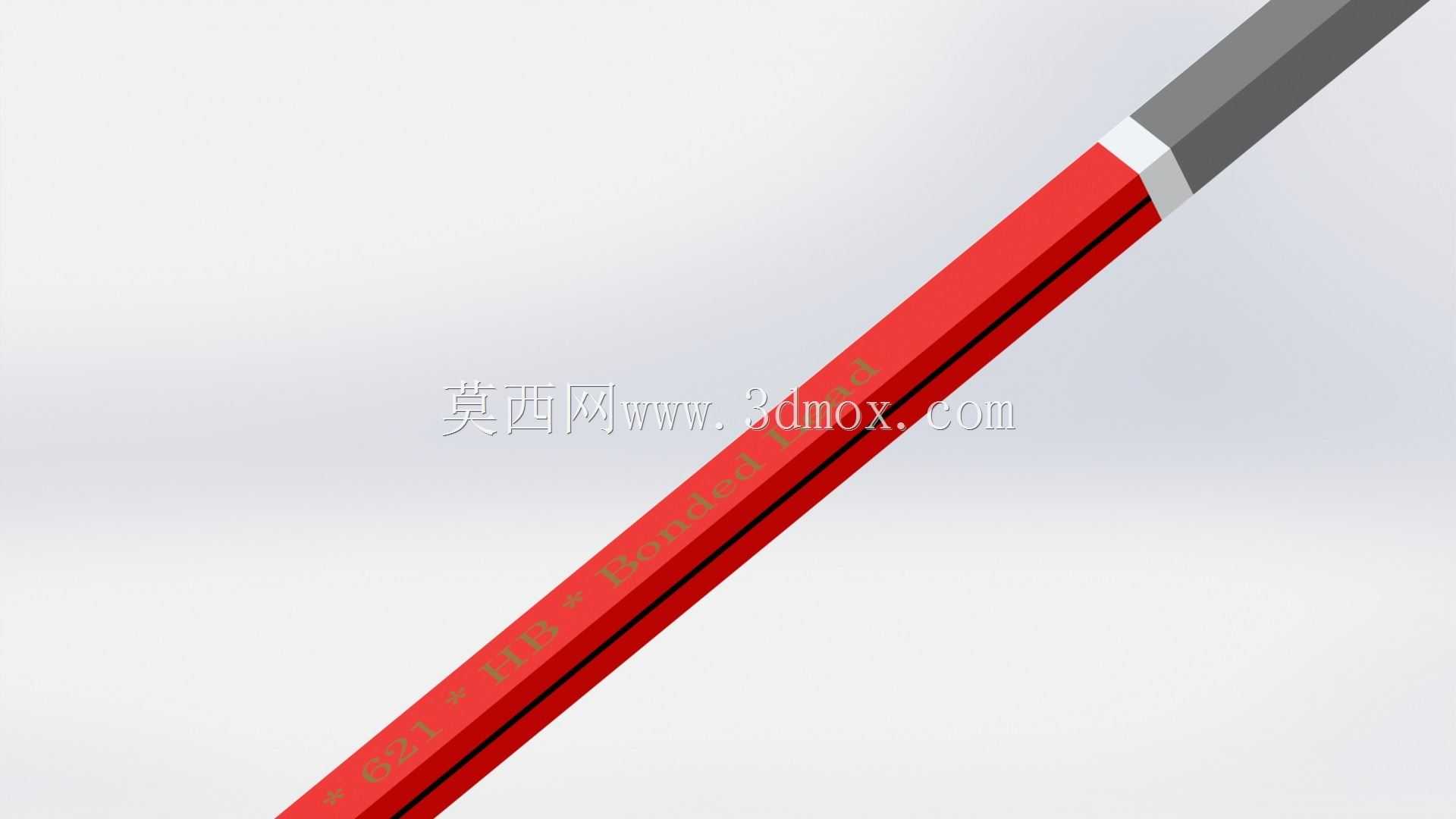

　　笔杆表面的红色漆层做了0.05mm的厚度还原，漆层表面的细微磨砂质感也在材质参数里做了对应，模拟真实铅笔漆面的防滑触感，笔杆上的黑色装饰线条距离笔尾端15mm，三条平行环向线条的宽度0.8mm，间距2mm，完全对齐量产产品的外观标识位置。笔尾端的平整端面做了轻微的倒角处理，避免木质边缘的毛刺划手，也能减少笔尾磕碰时的木材开裂概率。铅芯部分从笔杆中心贯穿，和木质笔杆的同轴度控制在0.1mm以内，还原真实产品的装配精度，避免削笔时出现铅芯偏心的问题。

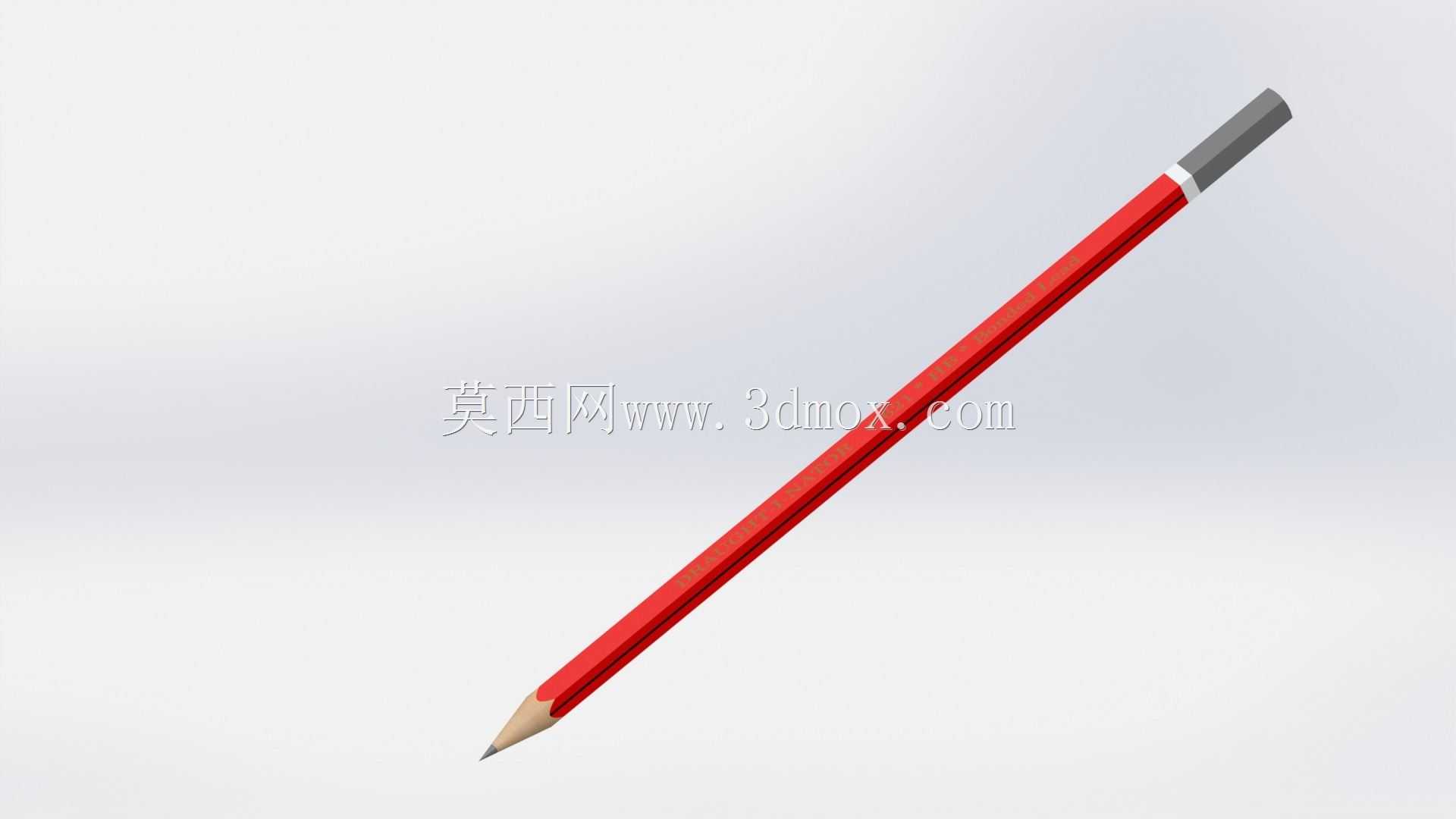

　　在做安装边界和场景适配的时候，特意核对了常规铅笔盒、笔筒的内部尺寸，这款铅笔总长度控制在178mm，刚好能放入标准规格的塑料铅笔盒，也适配直径80mm以内的常规笔筒摆放，笔身最大直径就是六角对边的7.2mm，能顺利插入常规笔插的开孔，不会出现卡滞或者过松晃动的问题。建模时还考虑了铅笔使用过程中的磨损状态预留，笔尖部分的模型做了可编辑的参数化设计，能通过调整锥角长度和铅芯露出长度，模拟不同使用阶段的铅笔形态，从全新未削的状态，到使用过半的短铅笔，都能通过参数调整快速生成，方便做不同场景的装配调用。

　　从功能特性来看，这款模型还原了铅笔的核心结构逻辑，木质笔杆的握持区域做了表面纹理的细节处理，模拟木材的细微肌理，在做渲染或者人机仿真时，能更真实地反馈握持时的摩擦力表现，铅芯部分的材质参数区分了木质笔杆和漆面的物理属性，在做碰撞仿真时，能准确模拟铅芯受外力断裂的受力阈值，方便后续做跌落测试类的仿真验证。整个模型的结构拆分也遵循真实产品的装配逻辑，笔杆、铅芯、漆面三个部分是独立的实体，方便后续做结构拆解演示，或者替换不同颜色的漆面、不同直径的铅芯，适配不同的使用场景需求，比如替换成3mm直径的粗铅芯，就能模拟素描用铅笔的结构，调整漆面颜色就能对应不同硬度标识的铅笔产品。
