带波点纹理便携U盘外壳结构设计

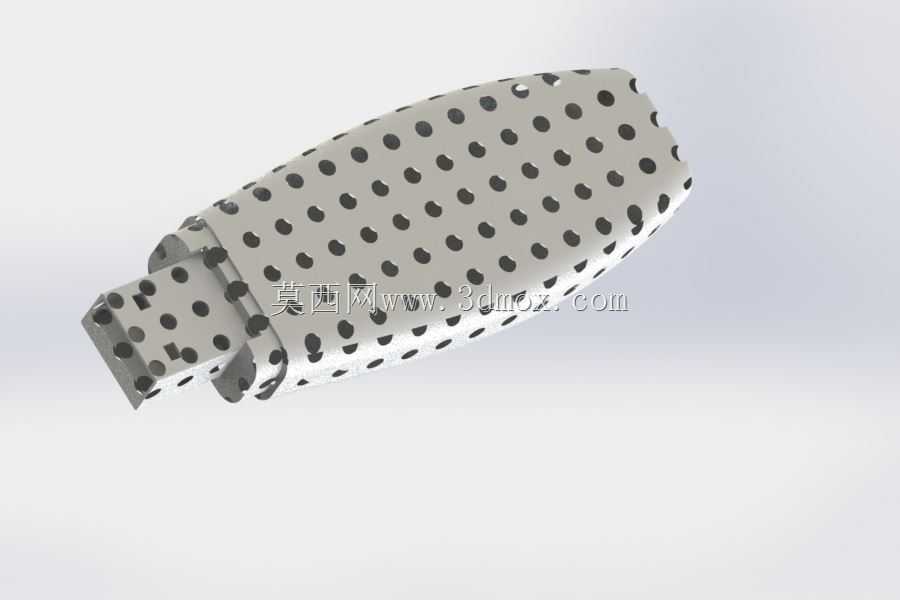

　　日常办公场景里，移动存储设备的使用频率始终居高不下，不管是跨工位传递工艺图纸、拷贝三维建模文件，还是外出对接项目携带演示资料，一款握持顺手、结构可靠的U盘都能减少不少使用中的麻烦。这次的外壳设计没有采用常规的光滑直面造型，而是在壳体表面做了均匀排布的圆形凹点纹理，这些凹点并非单纯的装饰元素，首先从人机交互层面解决了光滑塑料壳体容易手滑脱落的问题，当使用者手上沾有少量切削液、护手霜或者汗液时，凹点形成的微小摩擦面能大幅提升握持稳定性，避免设备从手中滑落造成接口损坏或者数据丢失。从结构拆分来看，这款U盘采用上下扣合的壳体设计，没有额外使用螺丝固定，扣位布置在壳体两侧的长边位置，扣合量控制在0.8mm，既保证日常使用中不会轻易开壳，

　　又能在需要维修更换存储芯片时，用薄撬片沿缝隙就能顺利拆开，不会在壳体表面留下明显撬痕。接口部分做了内凹的限位台阶，当USB公头伸出壳体时，台阶位置刚好和公头尾部的塑胶基座贴合，能避免公头受侧向力时出现歪斜，很多常规U盘在斜插在主机前置接口时，如果不小心碰到容易出现公头弯折、焊盘脱焊的问题，这个限位结构就能把侧向力传递到整个壳体上，分散接口位置的应力。壳体尾部预留了挂绳孔位，孔位做了圆角过渡处理，避免挂绳反复摩擦出现断裂，孔位的位置避开了内部PCB板的布置区域，不会因为穿挂绳挤压到内部的存储芯片和晶振元件。表面的波点纹理深度控制在0.3mm，不会因为纹理过深积攒灰尘，日常擦拭的时候用普通无尘布就能轻松清理缝隙里的污渍，

　　同时纹理的排布沿着壳体的曲面弧度均匀分布，从视觉上弱化了塑料壳体的廉价感，也不会因为纹理突兀影响握持的舒适度。壳体的整体弧度贴合手掌自然弯曲的形态，平时揣在裤兜或者工作服口袋里时，圆润的曲面不会勾扯衣物纤维，取放的时候比棱角分明的壳体更加顺畅。在安装边界的考量上，壳体内部的容腔尺寸刚好匹配常规的黑胶体U盘模块，容腔内部做了两条对称的定位筋，模块装入后不会在壳体内晃动，避免日常携带过程中模块反复移位造成焊盘虚接。接口处的内圈尺寸比标准USB公头单边大0.2mm，既能保证公头顺利伸出，又不会因为间隙过大进灰，日常在车间多尘环境使用时，这个间隙量也不会让粉尘大量进入壳体内部接触存储模块。很多人在使用U盘时会遇到插反接口的问题，

　　这款壳体在接口位置做了不对称的倒角处理，对应USB公头的防呆结构，使用者凭触感就能判断插接方向，不用反复对准接口尝试。从材料适配的角度，这个外壳结构既适配常规的ABS注塑工艺，也可以用软性TPE材料做包胶处理，波点纹理在两种材料上都能完整成型，不会出现脱模困难或者纹理缺损的问题。在实际的设备对接场景中，这个壳体的厚度控制在8mm以内，不会因为壳体过厚挡住相邻的USB接口，很多轻薄笔记本的接口间距比较小，过厚的U盘插上之后会占用旁边的接口位置，导致其他设备无法插接，这个厚度尺寸刚好能适配绝大多数笔记本、台式机、工业设备的USB接口排布，不会出现干涉问题。壳体的合模线布置在侧面的居中位置，后续做表面处理的时候很容易打磨处理，不会在外观面留下明显的合模痕迹。表面的波点采用等距排布，相邻凹点的中心距为4mm，这个间距既保证了摩擦系数足够，又不会因为点距过密让表面显得杂乱，视觉上更加整洁统一。
