标准麻花钻切削刀具三维结构设计

　　在机械加工的孔加工工序里，麻花钻是应用覆盖范围最广的切削刀具，不管是普通台式钻床的手动进给钻孔，立式加工中心的自动深孔钻削，还是钳工工位的手工修配钻孔，都能见到这类刀具的身影。这套三维模型完整还原了标准高速钢麻花钻的全部结构细节，从钻尖的切削刃几何参数，到钻身的螺旋排屑槽曲面，再到钻柄的装夹定位结构，都按照实际加工使用的刀具参数进行建模，没有做简化处理，能直接用于加工仿真、刀具装配干涉检查、工装夹具配套设计等场景。

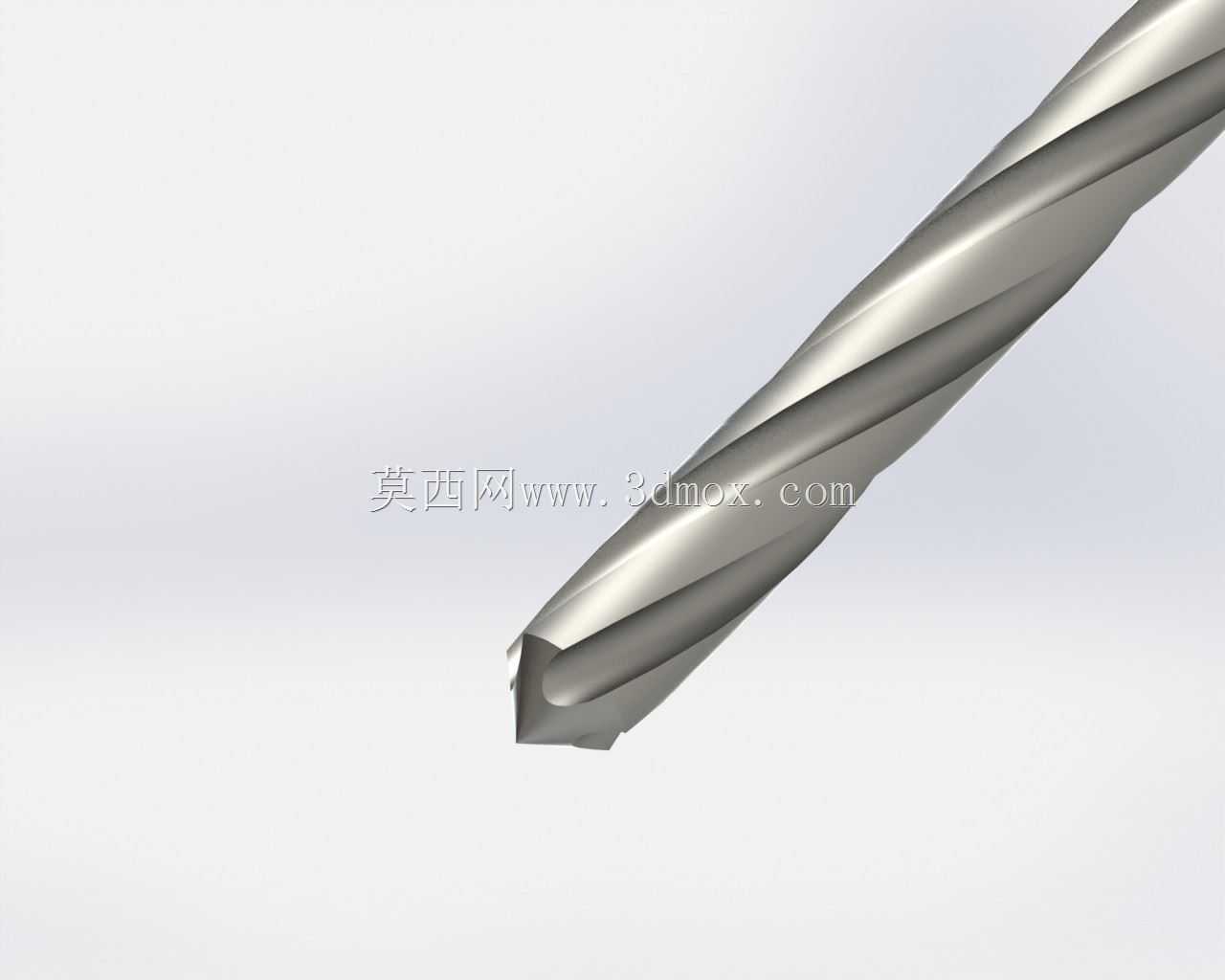

　　从实际加工的功能特性来看，这款钻头的钻尖部分采用标准118度顶角设计，横刃斜角控制在55度左右，能够在普通碳钢、铸铁、有色金属等常见工件材料上实现稳定的切入，不会出现钻尖滑移、定心不准的问题。两条对称分布的主切削刃经过刃带修磨结构还原，刃带宽度控制在合理范围，既可以在钻孔过程中起到导向作用，保证孔的直线度与圆柱度，又能减少刃带与孔壁的摩擦，降低钻削过程中的切削热累积。螺旋排屑槽的螺旋角设置为30度，属于通用加工的标准角度，能够在钻削过程中让切屑顺着螺旋槽顺利排出，避免切屑堵塞在孔内造成钻头折断、孔壁刮伤的问题。

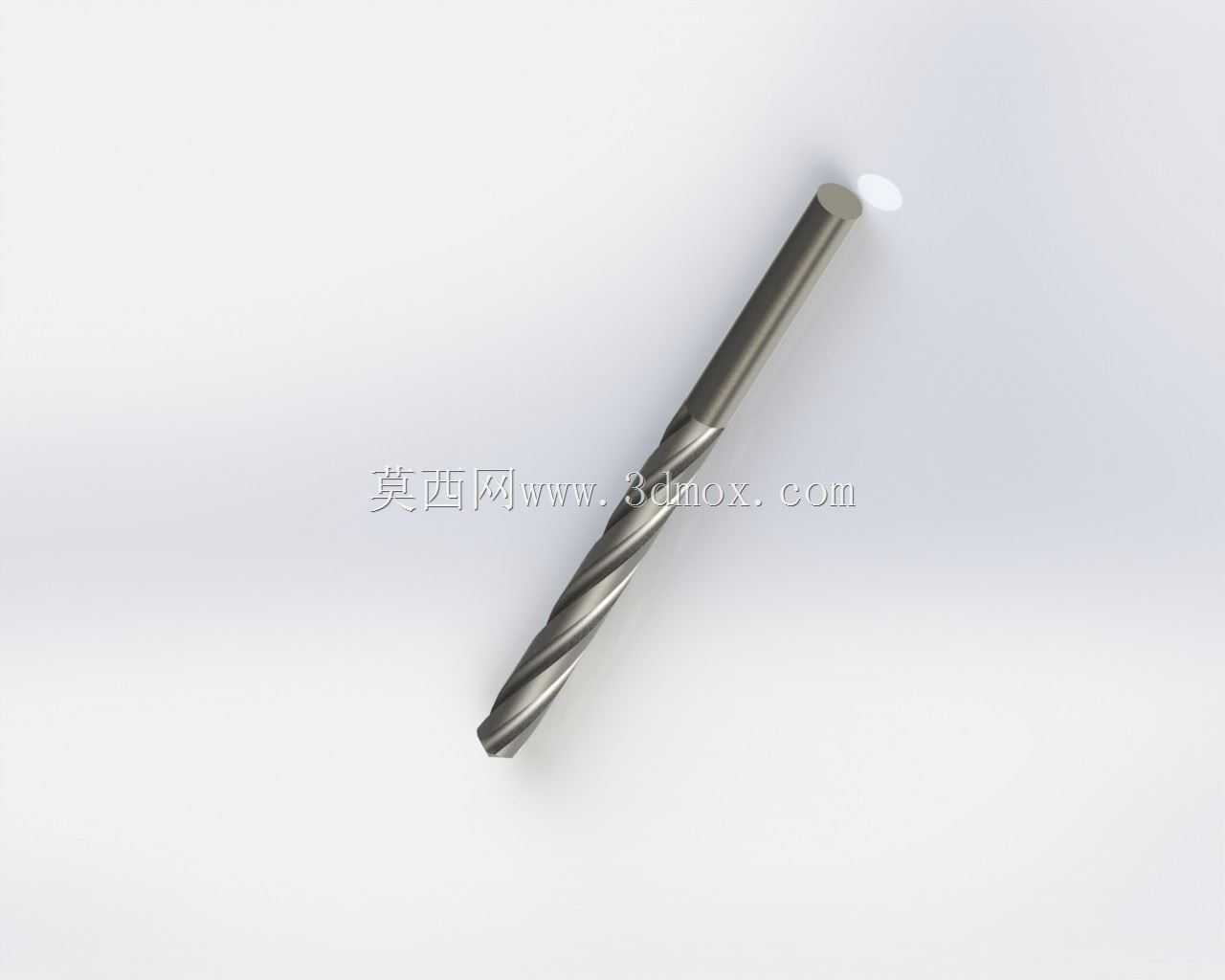

　　建模过程中，首先确定的是钻柄的安装边界尺寸，直柄结构的外径公差按照h6级精度建模，能够适配标准钻夹头的装夹范围，装夹段的长度符合通用刀具的装夹要求，不会出现装夹长度不足导致的钻头晃动，也不会因为装夹段过长影响排屑空间。钻身部分的工作长度与总长度按照标准长系列钻头参数设置，能够满足常规深度孔的加工需求，钻芯厚度从钻尖向钻柄方向逐渐递增，提升钻头整体的刚性，避免在大进给钻削时出现钻身弯曲、孔位偏斜的问题。排屑槽的曲面建模采用螺旋扫掠的方式完成，槽底圆弧半径经过优化，保证切屑卷曲排出的顺畅性，同时不会因为槽底应力集中导致钻头在高负荷钻削时出现断裂。

　　在不同的应用场景下，这套模型可以适配不同的设计需求：做机床加工仿真时，可以直接导入模型设置钻削运动参数，模拟不同进给量、转速下的钻削过程，检查刀具与工件、夹具的干涉情况；做刀具配套工装设计时，可以提取钻柄、钻身的外形尺寸，设计对应的快换钻套、导向套结构，保证工装与刀具的配合精度；做五金工具类产品展示时，模型的曲面细节足够支撑渲染需求，还原高速钢刀具的金属质感与结构细节。需要注意的是，模型还原的是通用加工用标准麻花钻结构，针对深孔加工、硬材料加工的专用钻头，会在横刃修磨、顶角角度、涂层结构上有差异，这套模型的参数基准可以作为各类专用钻头改型设计的基础，通过调整钻尖角度、螺旋角、钻芯厚度等参数，快速衍生出不同加工场景适用的钻头模型。

　　从结构设计的合理性来看，模型还原的钻头结构完全符合实际刀具的受力逻辑：钻尖部分是主要的切削受力区域，较薄的钻芯可以降低钻削时的轴向抗力，减少机床进给负荷；向钻柄方向逐渐增厚的钻芯，可以抵消钻削过程中的扭矩载荷，提升刀具整体抗扭强度；对称分布的两条刃带，在钻削时紧贴孔壁，起到圆周方向的定位作用，避免钻孔过程中钻头出现偏摆，保证加工出的孔位精度与尺寸精度。排屑槽的抛光面结构还原，也能体现实际刀具的表面处理要求，光滑的槽壁可以减少切屑排出时的摩擦阻力，降低切屑粘附在槽内的概率，提升连续钻削的稳定性。
