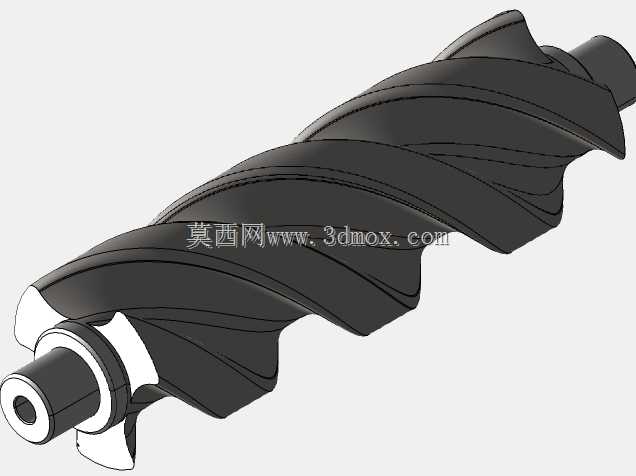

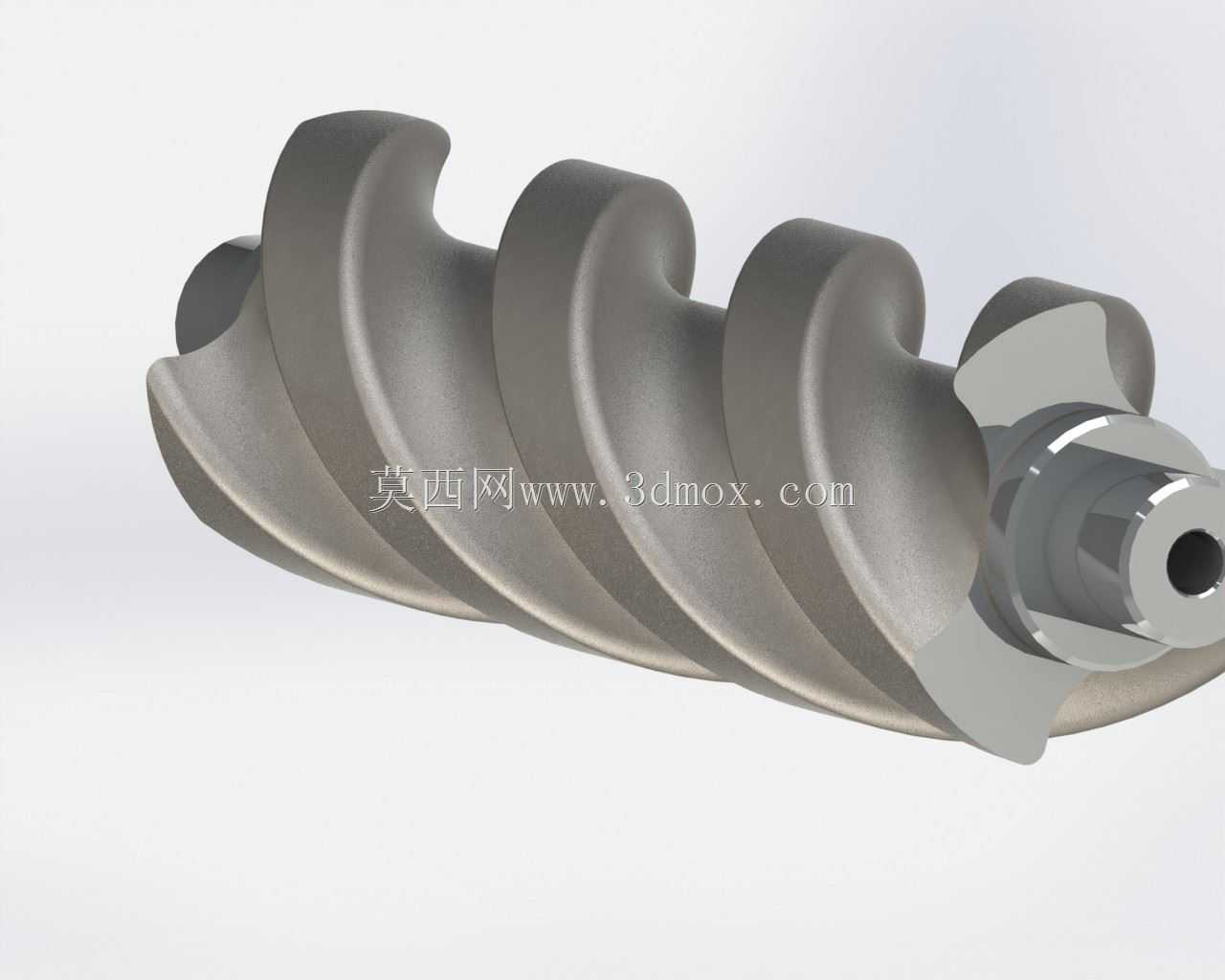

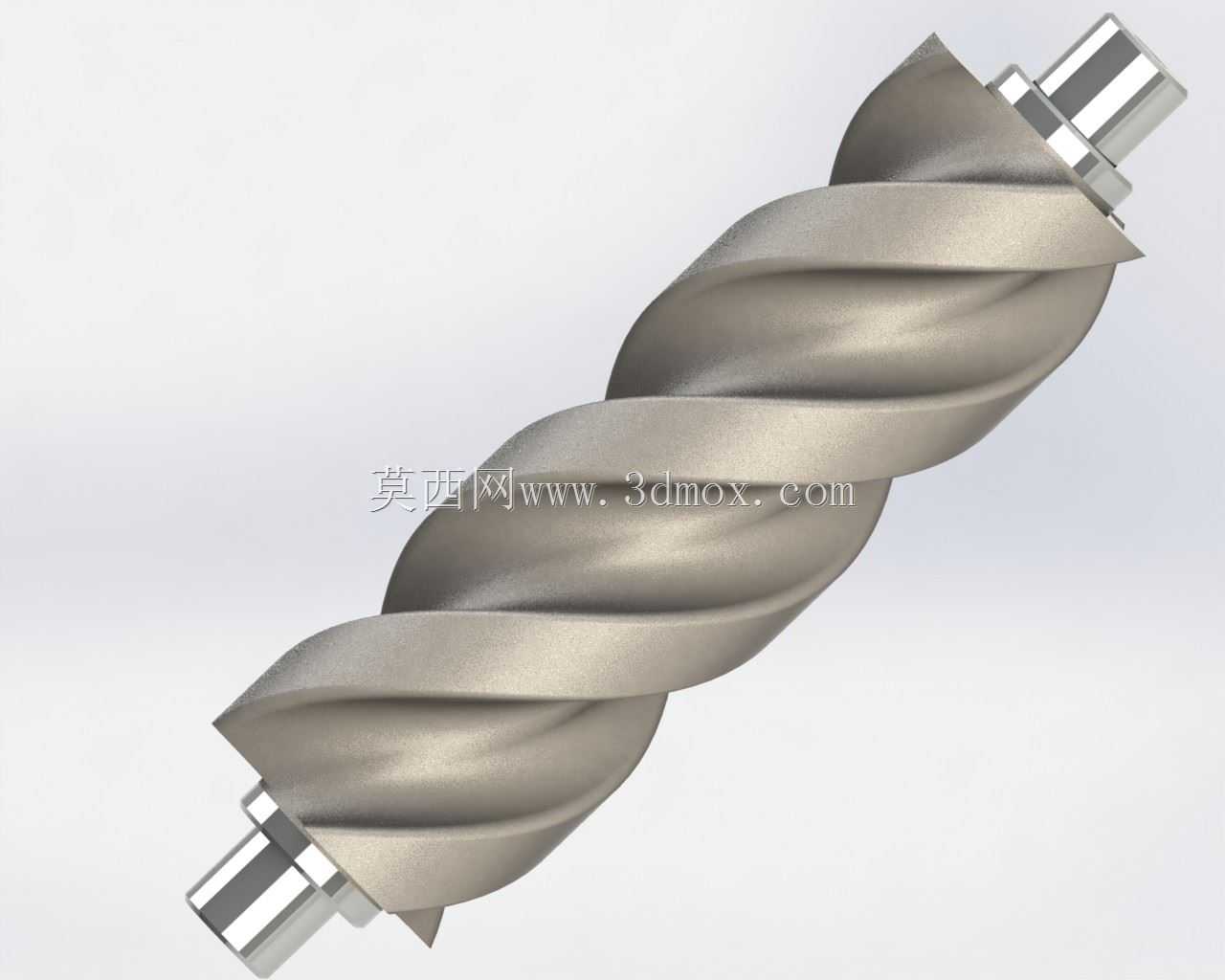

这类带一体式安装轴段的螺旋斜齿轮,常被用在容积式流体输送设备的动力传递端,比如螺杆式空压机的阳转子啮合副、食品加工行业的粘稠物料输送泵、橡塑挤出设备的进料输送机构里,和配对的阴转子或者配套齿轮啮合时,能依靠连续的螺旋齿面接触,把动力输入的扭矩平稳转化为连续的推送或者压缩作用力,相比直齿圆柱齿轮,啮合过程中不会出现整齿突然进入、脱离啮合的冲击,运行噪音更低,传动过程中的载荷波动更小,适合中高转速、需要连续平稳作业的工况场景。
从结构设计逻辑来看,这个零件把传动齿段和安装轴段做成了一体式结构,省去了额外的齿轮与轴的键连接、过盈装配工序,能避免装配间隙带来的传动回差,也减少了装配环节的累积误差,对需要严格控制啮合间隙的流体输送类设备来说,一体式结构能有效降低工作过程中的内泄漏量,提升设备的容积效率。齿段的螺旋升角是设计时的核心参数,需要和配对啮合件的螺旋角参数完全匹配,保证啮合过程中齿面的接触线是连续的斜线,避免出现困油、齿面局部载荷集中的问题,齿面的轮廓精度直接决定了啮合时的接触面积占比,要是齿形加工误差过大,会出现局部点接触,长时间运行后容易出现齿面点蚀、磨损过快的问题。

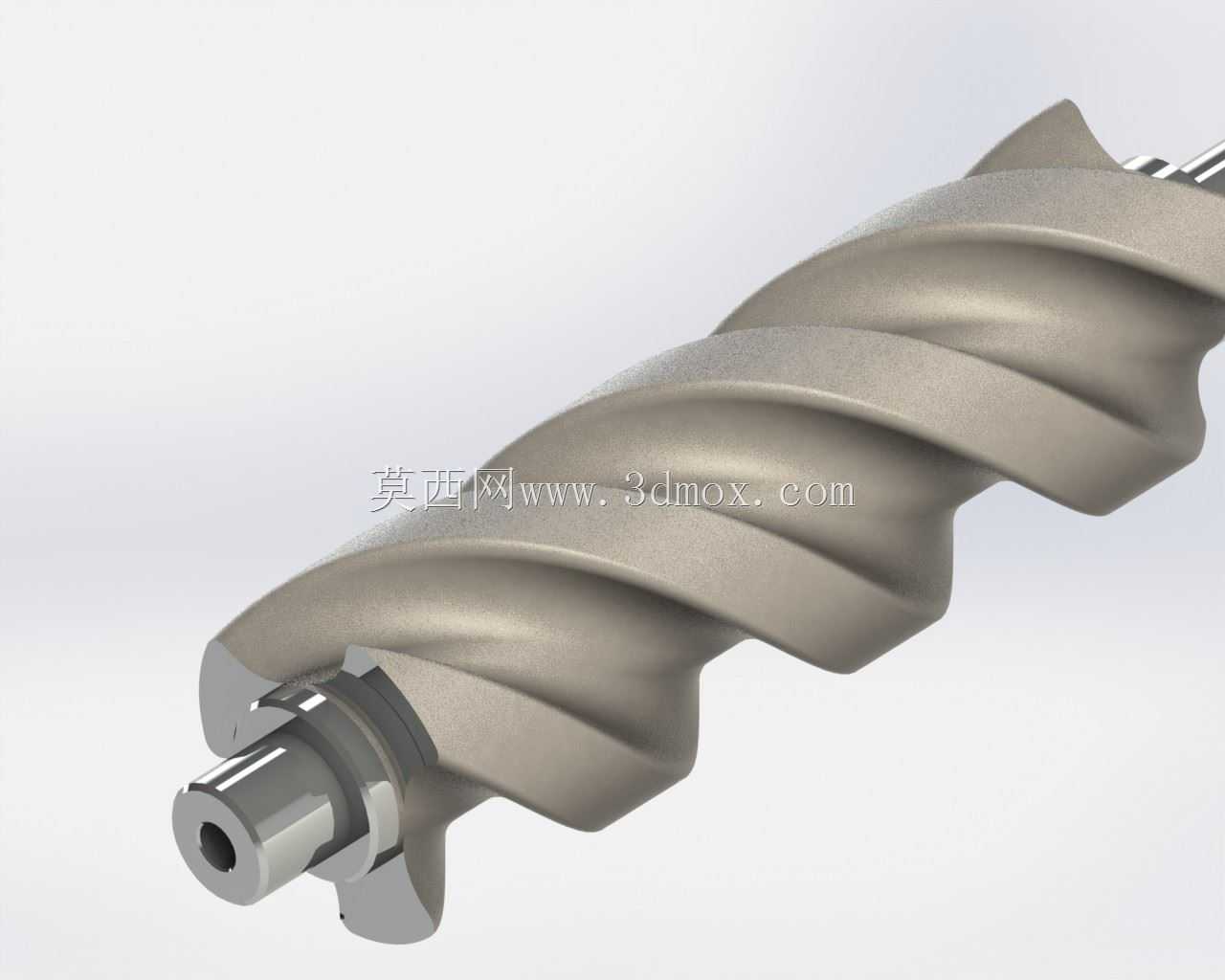

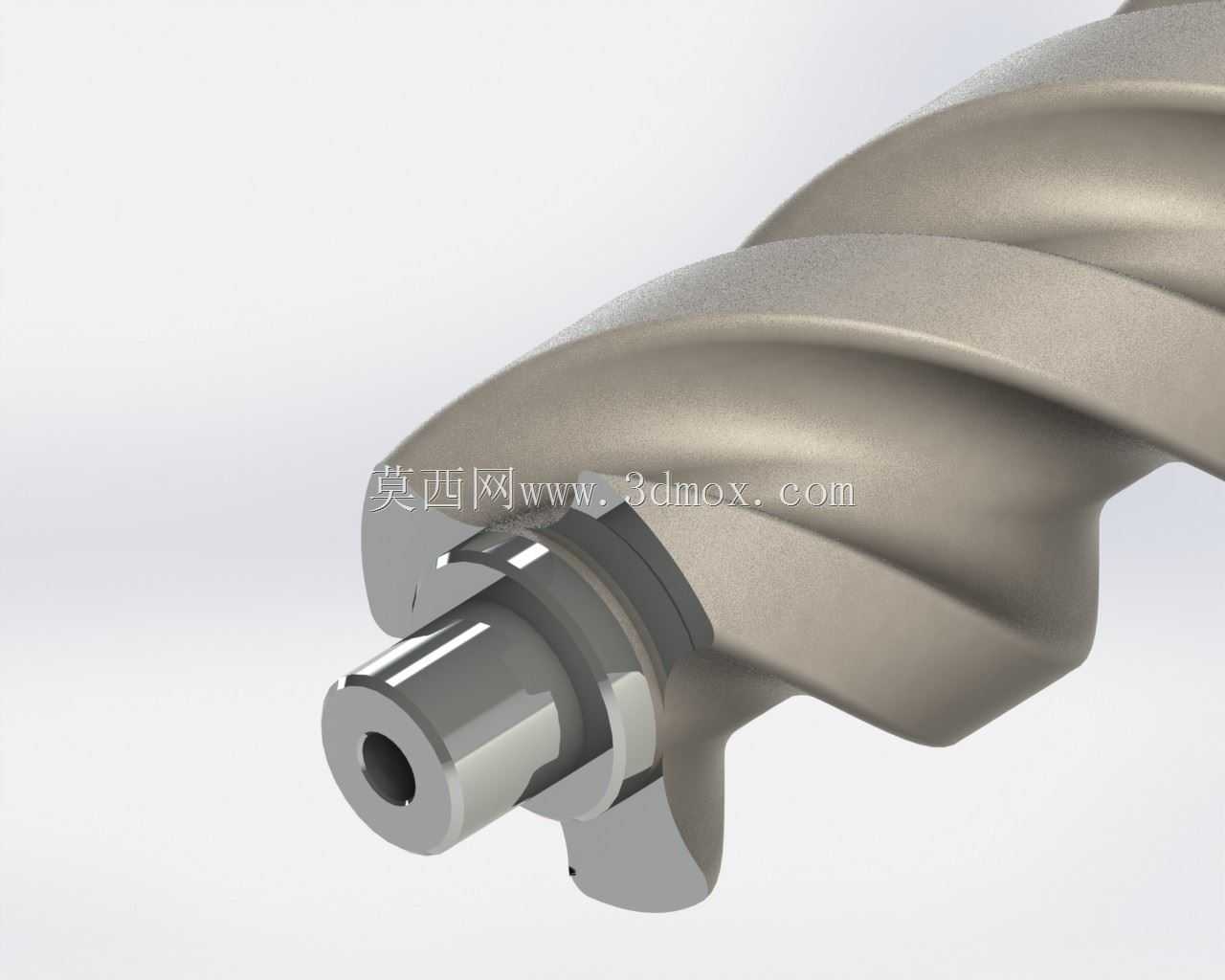

安装边界上,轴端的中心孔是加工时的工艺定位基准,也可以作为安装时的同轴度校验基准,轴段上的台阶结构是轴向定位面,安装时靠这个台阶面贴合设备腔体的轴承内圈端面,控制齿段在腔体内的轴向窜动量,窜动量一般需要控制在0.02mm到0.05mm之间,窜动量过大会导致齿面啮合位置偏移,出现偏磨,窜动量过小则容易在热胀冷缩时出现轴段卡滞。轴端的扁位或者键槽结构是扭矩输入的连接位,用来和联轴器或者驱动电机的输出端连接,传递额定工作扭矩,设计时需要根据传递的最大扭矩核算这个位置的剪切强度,避免启动瞬间或者过载时出现轴头断裂。
齿段的齿顶圆和设备腔体内壁的间隙是设计时需要严格控制的尺寸,这个间隙一般在0.1mm到0.3mm之间,间隙过大会导致设备的容积效率下降,输送或者压缩的介质从间隙处回流,间隙过小则会在运行过程中出现齿顶和腔体内壁的刮擦,导致零件发热、磨损加剧。齿根位置的过渡圆角做了圆弧处理,能降低应力集中系数,避免在交变载荷作用下出现齿根断裂的问题,螺旋齿的导程参数是根据设备需要的输送流量或者压缩比来确定的,导程越大,每转一圈输送的介质体积越大,对应的输出扭矩需求也越高,设计时需要匹配驱动端的功率参数,避免出现动力不足的情况。
在实际应用场景里,这类零件的工作环境往往伴随一定的温度变化,比如空压机运行时腔体内温度会升到上百摄氏度,设计时需要考虑材料的热膨胀系数,预留合适的热胀间隙,同时齿面需要做相应的硬化处理,提升耐磨性能,延长零件的使用寿命。和分体式的齿轮加轴的结构相比,一体式螺旋斜齿轮的整体刚性更好,在高负载工况下的形变更小,能保持更稳定的啮合状态,减少运行过程中的振动,适合用在对运行稳定性要求较高的精密流体设备里。建模过程中,螺旋齿的生成需要严格按照螺旋线的轨迹扫描,保证齿面的曲率连续,避免出现曲面褶皱或者曲率突变,否则后续加工时会出现刀具路径异常,加工出来的齿面精度达不到设计要求,轴段的各个台阶的同轴度需要控制在0.01mm以内,保证安装后转动时的径向跳动量在允许范围内,避免出现齿面啮合不均的问题。
